11SG814：建筑基坑支護結構構造
- 圖集編號
- 11SG814
- 圖集名稱
- 建筑基坑支護結構構造
- 定價
- 46.00 元
- 開本
- 16 開
- 主編單位
- 華東建筑設計研究院有限公司
內容簡介
11SG814《建筑基坑支護結構構造》圖集適用于一般地質條件下建筑基坑支護結構構造，市政、鐵路、港口、水利工程的陸上以及臨水基坑支護可參考使用。
本圖集包含的基坑支護結構型式有放坡開挖、土釘墻、水泥土重力式圍護墻、灌注樁排樁、地下連續墻、型鋼水泥土攪拌墻、鋼板樁、鋼筋混凝土板樁、混凝土支撐、鋼支撐、支撐立柱與立柱樁、錨桿、支護結構與主體結構相結合及逆作法等。圖集提供了基坑支護結構型式、設計和施工要求及節點構造，包括地下水控制與基坑開挖等方面的技術措施和要求。
本圖集編制過程中在全國范圍內進行了廣泛的調研，集合了工程中常用基坑支護結構型式的構造做法及技術要求，方便勘察設計施工人員根據實際情況進行選用。
目錄
| 目錄 | 1 |
|---|---|

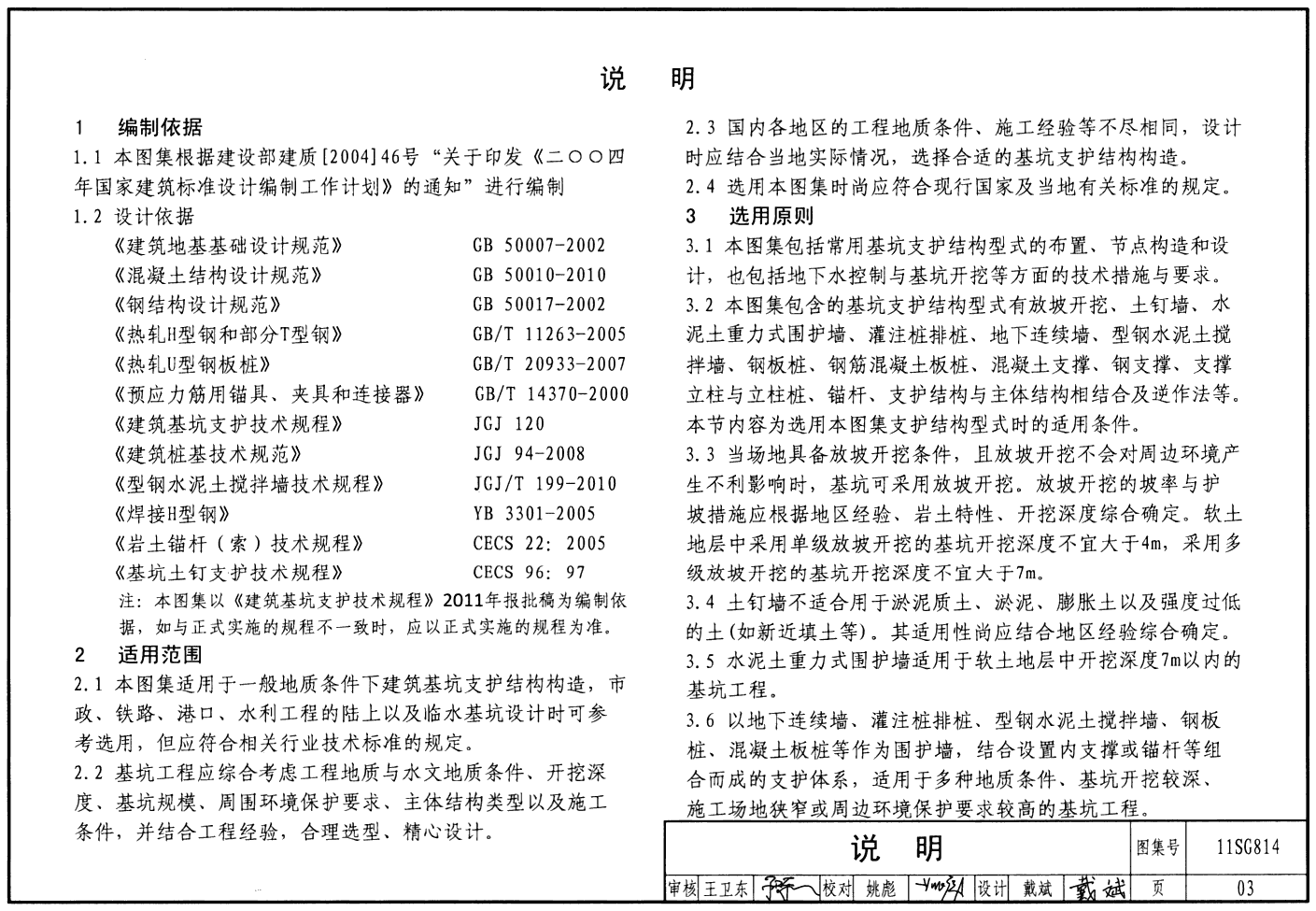

| 說明 | 3 |
| 放坡開挖 | |
| 放坡開挖的坡率 | 20 |
| 放坡開挖的布置 | 21 |
| 放坡開挖的護坡措施 | 22 |
| 土釘墻 | |
| 成孔注漿型鋼筋土釘構造 | 23 |
| 擊入式鋼管土釘構造 | 24 |
| 土釘墻噴射混凝土面層構造 | 25 |
| 土釘與面層連接構造 | 26 |
| 水泥土重力式圍護墻 | |
| 水泥土重力式圍護墻構造 | 27 |
| 水泥土重力式圍護墻平面布置 | 28 |
| 灌注樁排樁 | |
| 分離式灌注樁排樁平面布置 | 29 |
| 灌注樁排樁樁間土連續防護構造 | 30 |
| 灌注樁排樁樁間土間隔防護構造 | 31 |
| 雙排樁平面布置 | 32 |
| 雙排樁冠梁與連梁、連板的連接構造 | 33 |
| 灌注樁排樁配筋構造 | 34 |
| 地下連續墻 | |

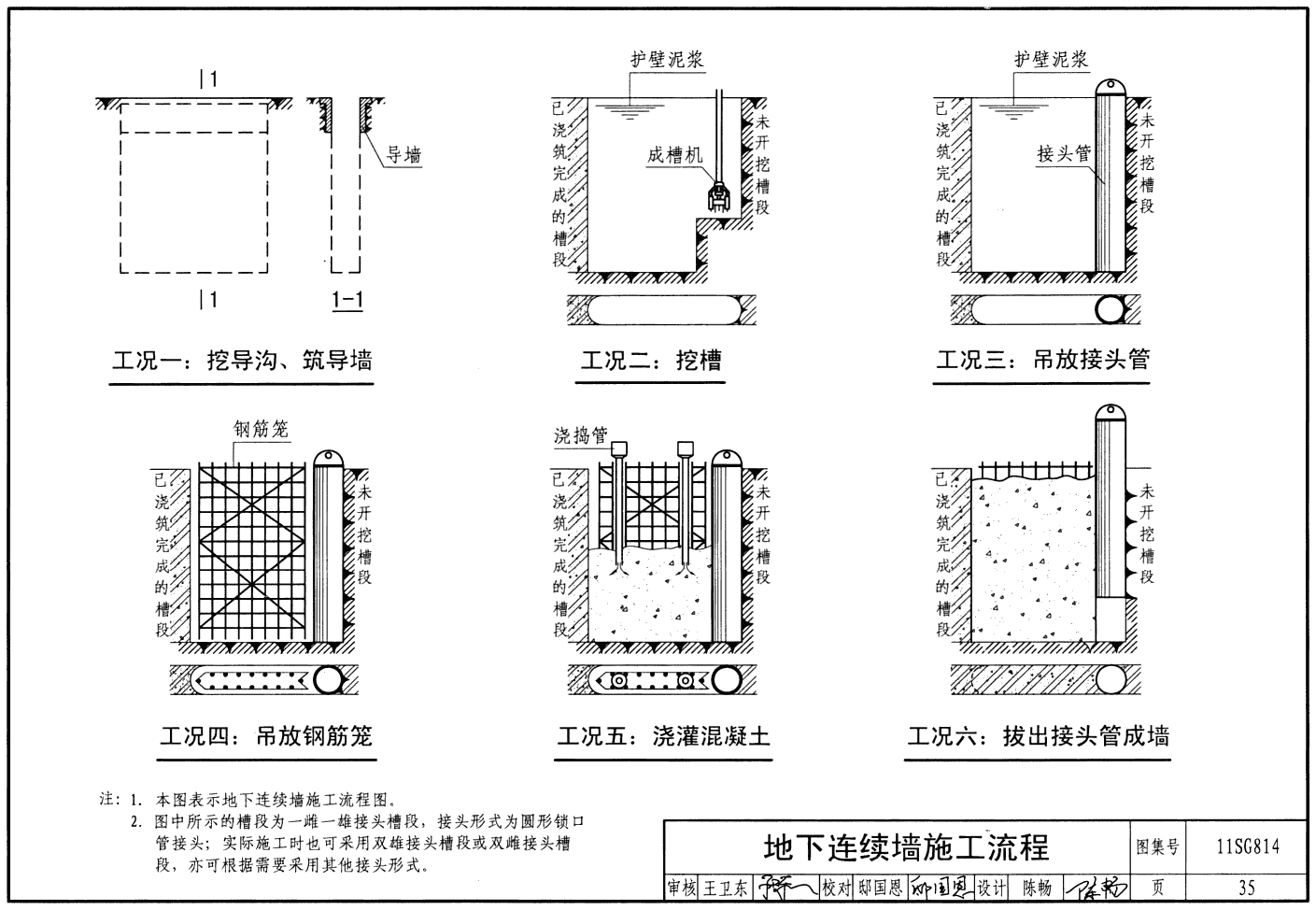

| 地下連續墻施工流程 | 35 |
| 地下連續墻導墻的形式與構造 | 36 |
| 地下連續墻槽段形式 | 37 |
| 地下連續墻配筋構造 | 38 |
| 地下連續墻施工接頭構造 | 40 |
| 型鋼水泥土攪拌墻 | |

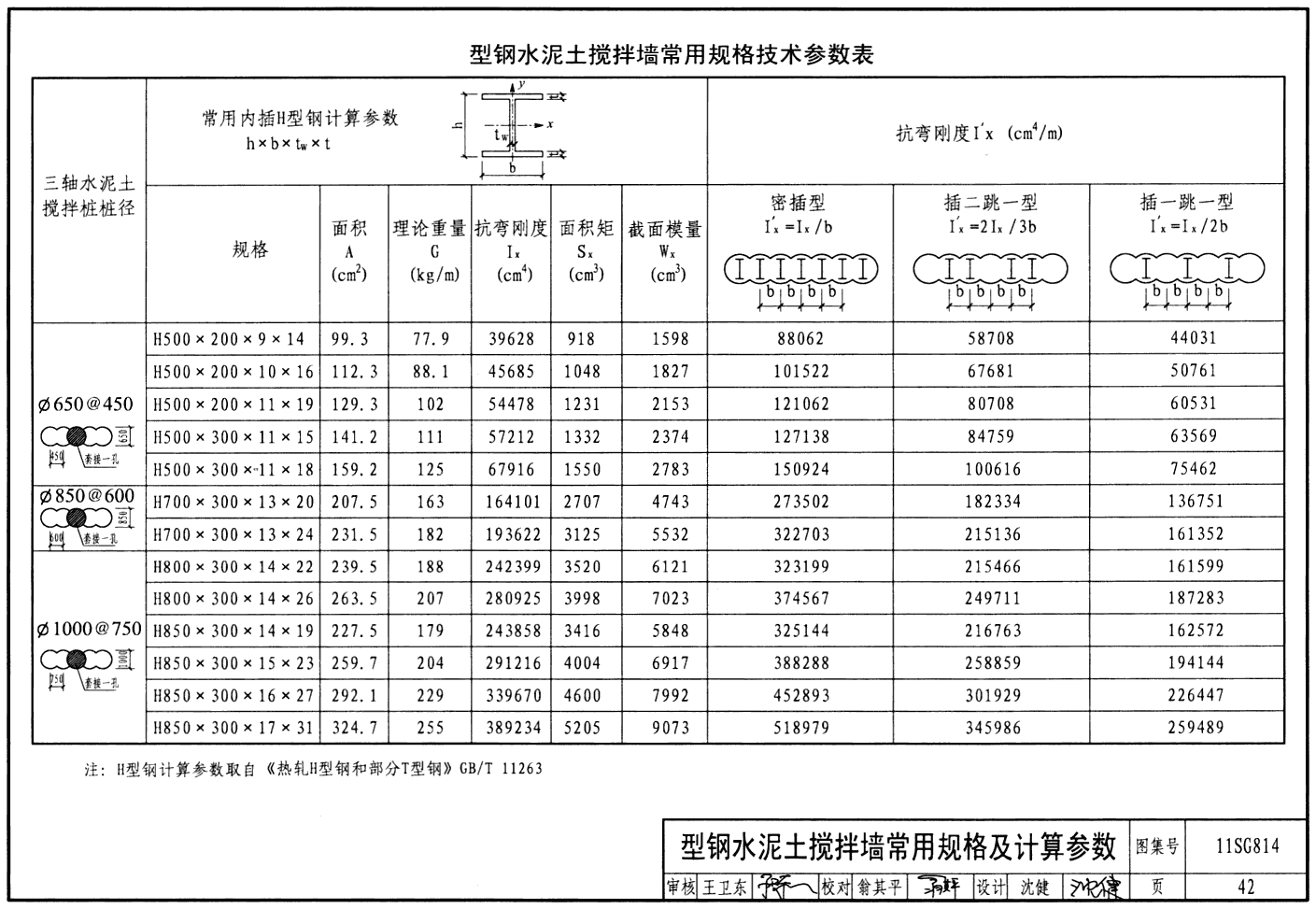

| 型鋼水泥土攪拌墻常用規格及計算參數 | 42 |
| 型鋼水泥土攪拌墻內插型鋼與冠梁連接構造 | 43 |
| 型鋼水泥土攪拌墻轉角構造 | 44 |
| 鋼板樁 | |
| 熱軋U型鋼板樁計算參數表 | 45 |

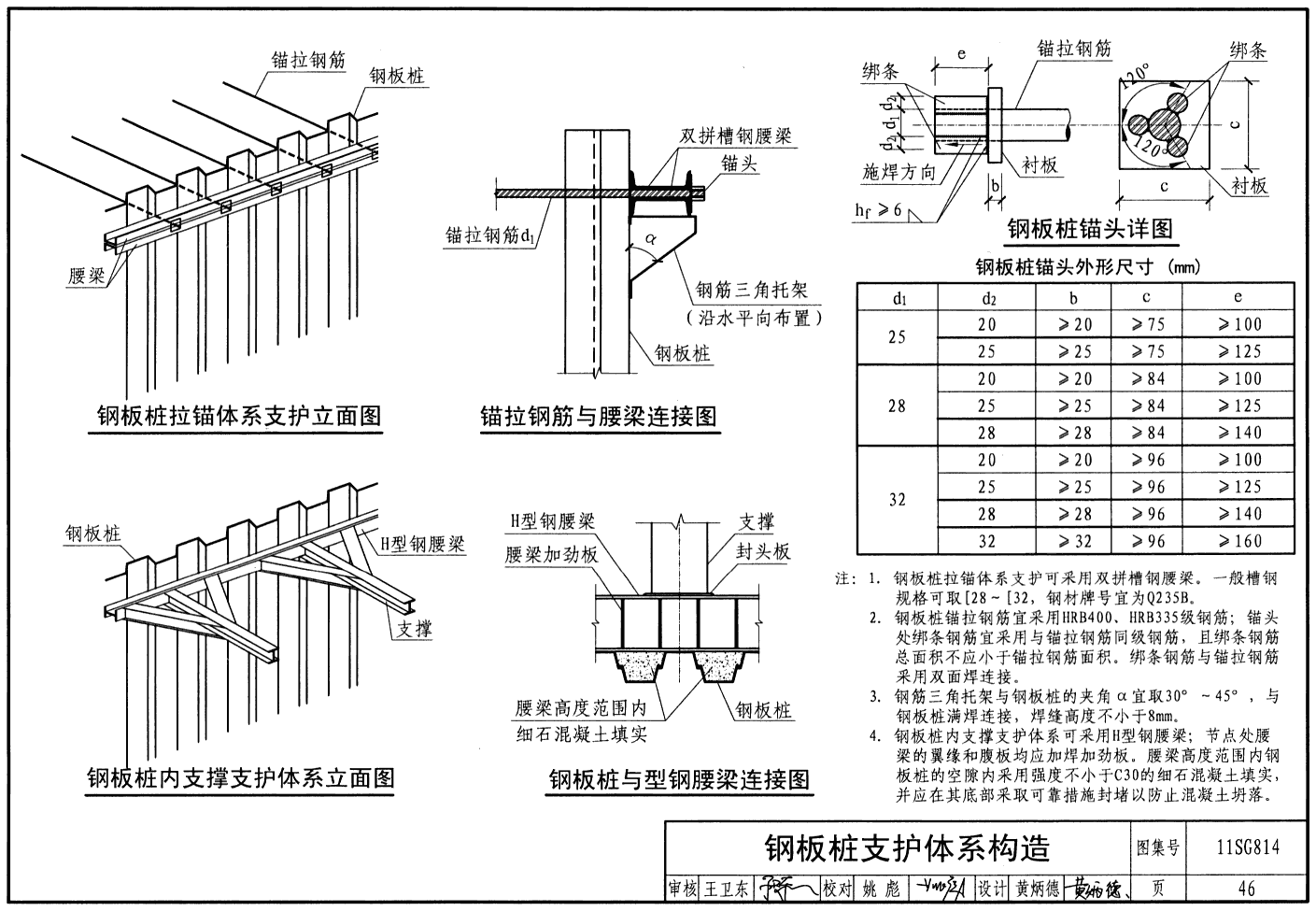

| 鋼板樁支護體系構造 | 46 |
| 預制鋼筋混凝土板樁 | |
| 預制鋼筋混凝土板樁構造 | 47 |
| 混凝土支撐 | |
| 混凝土冠梁、腰梁與圍護墻連接構造 | 48 |
| 混凝土冠梁、腰梁配筋構造 | 49 |
| 混凝土支撐配筋構造 | 50 |
| 混凝土支撐加腋節點構造 | 51 |
| 鋼支撐 | |
| 鋼支撐技術參數表 | 54 |
| 單根H型鋼支撐拼接節點構造 | 55 |
| 正交H型鋼支撐連接節點構造 | 56 |
| 雙拼型鋼、鋼管支撐節點構造 | 57 |
| 鋼管支撐接長及正交節點構造 | 58 |
| 鋼腰梁加勁板構造 | 59 |
| 鋼支撐與混凝土腰梁斜交節點構造 | 60 |

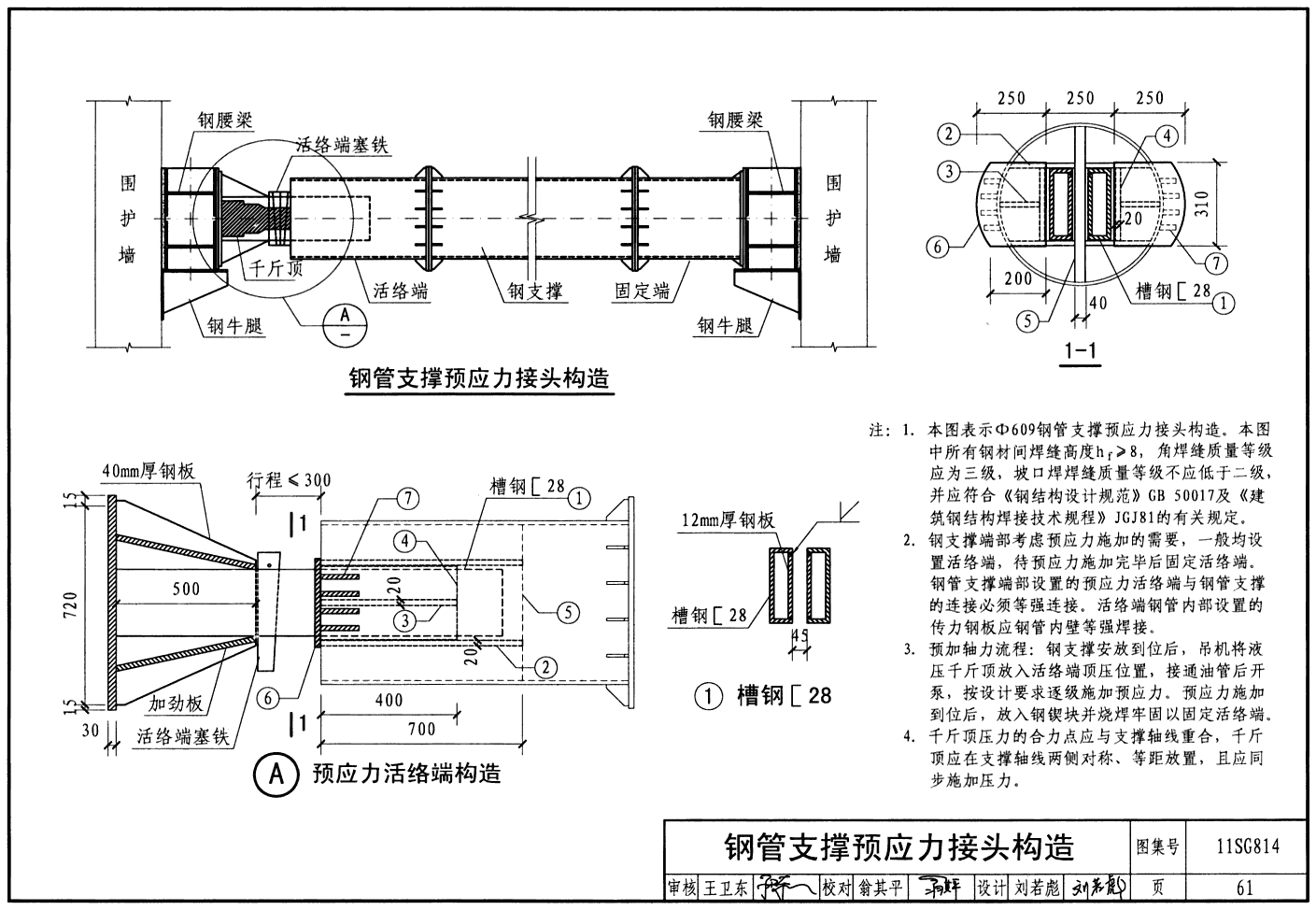

| 鋼管支撐預應力接頭構造 | 61 |
| 支撐立柱與立柱樁 | |
| 鋼格構立柱及立柱樁構造 | 62 |
| 鋼格構立柱規格及承載力選用表 | 63 |
| 鋼格構立柱拼接構造 | 64 |
| 鋼格構立柱與鋼管支撐連接節點構造 | 65 |
| 鋼格構立柱與型鋼支撐連接節點構造 | 66 |
| 錨桿 | |
| 錨桿極限黏結強度參數表 | 67 |
| 錨桿桿體材料力學性能表 | 68 |
| 錨桿桿體構造 | 69 |
| 梯形截面混凝土冠梁及腰梁構造 | 70 |
| 錨桿鋼腰梁構造 | 71 |
| 錨桿臺座構造 | 72 |
| 支護結構與主體結構相結合及逆作法 | |
| 兩墻合一地下連續墻的類型 | 73 |
| 兩墻合一地下連續墻連接構造 | 74 |
| 結構水平構件與支撐相結合構造 | 75 |
| 豎向支承結構相結合構造 | 77 |
| 地下水控制 | |

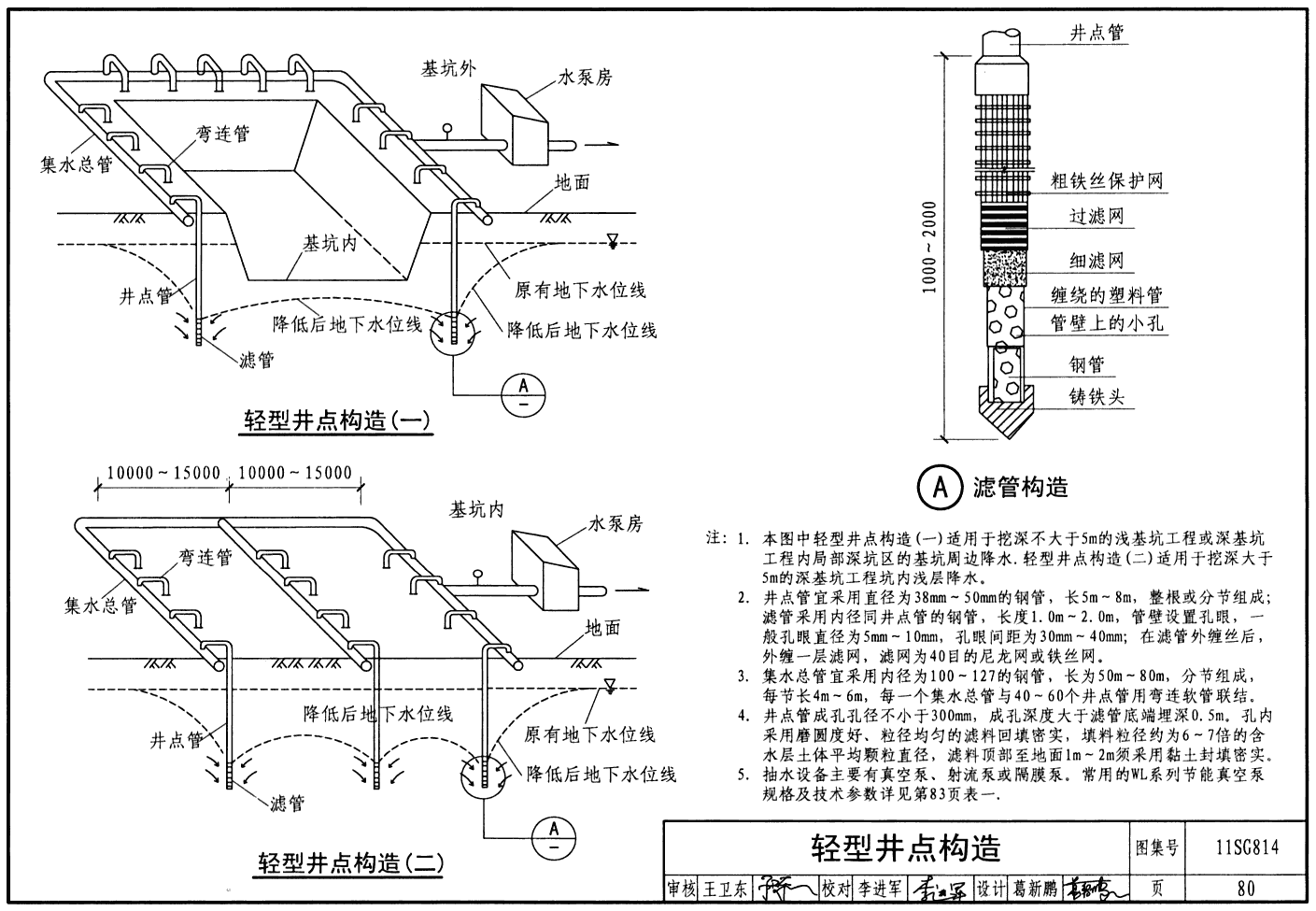

| 輕型井點構造 | 80 |
| 疏干降水管井和真空降水管井構造 | 81 |
| 承壓水降水管井和回灌管井構造 | 82 |
| 真空泵和潛水泵常用規格表 | 83 |
