10J301：地下建筑防水構造
- 圖集編號
- 10J301
- 圖集名稱
- 地下建筑防水構造
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑業協會建筑防水分會
- 中國建筑標準設計研究院
- 總參謀部工程兵科研三所
內容簡介
本圖集適用于新建、改建、擴建的民用與工業建筑。本圖集是根據《地下工程防水設計規范》GB50108-2008，對原有02J301圖集進行修編。根據新規范中的防水等級分級標準給出相對應等級的不同防水材料組合方案與構造節點，增補調整了一些適宜的新材料、新做法。主要包括：防水混凝土、卷材防水、涂料防水、膨潤土防水毯等防水材料在地下室底板、外墻、頂板、種植頂板、施工縫、變形縫、后澆帶、窗井、穿墻管、樁頭、坑池等處的構造詳圖等內容，供設計人員直接選用。
備注
替代02J301
目錄
| 目 錄 | 1 |
|---|---|
| 目錄 說明 | 2 |

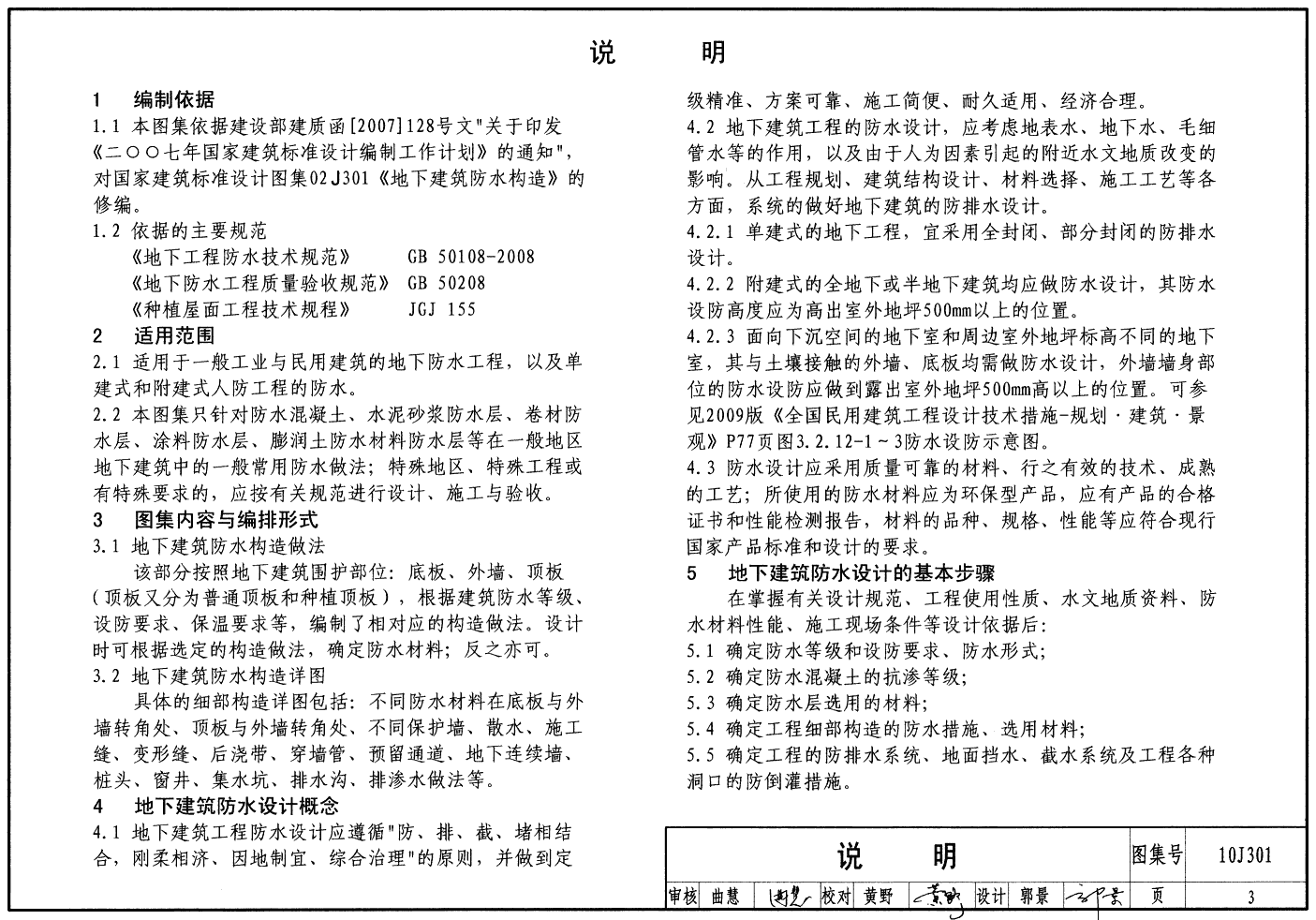

| 說明 | 3 |

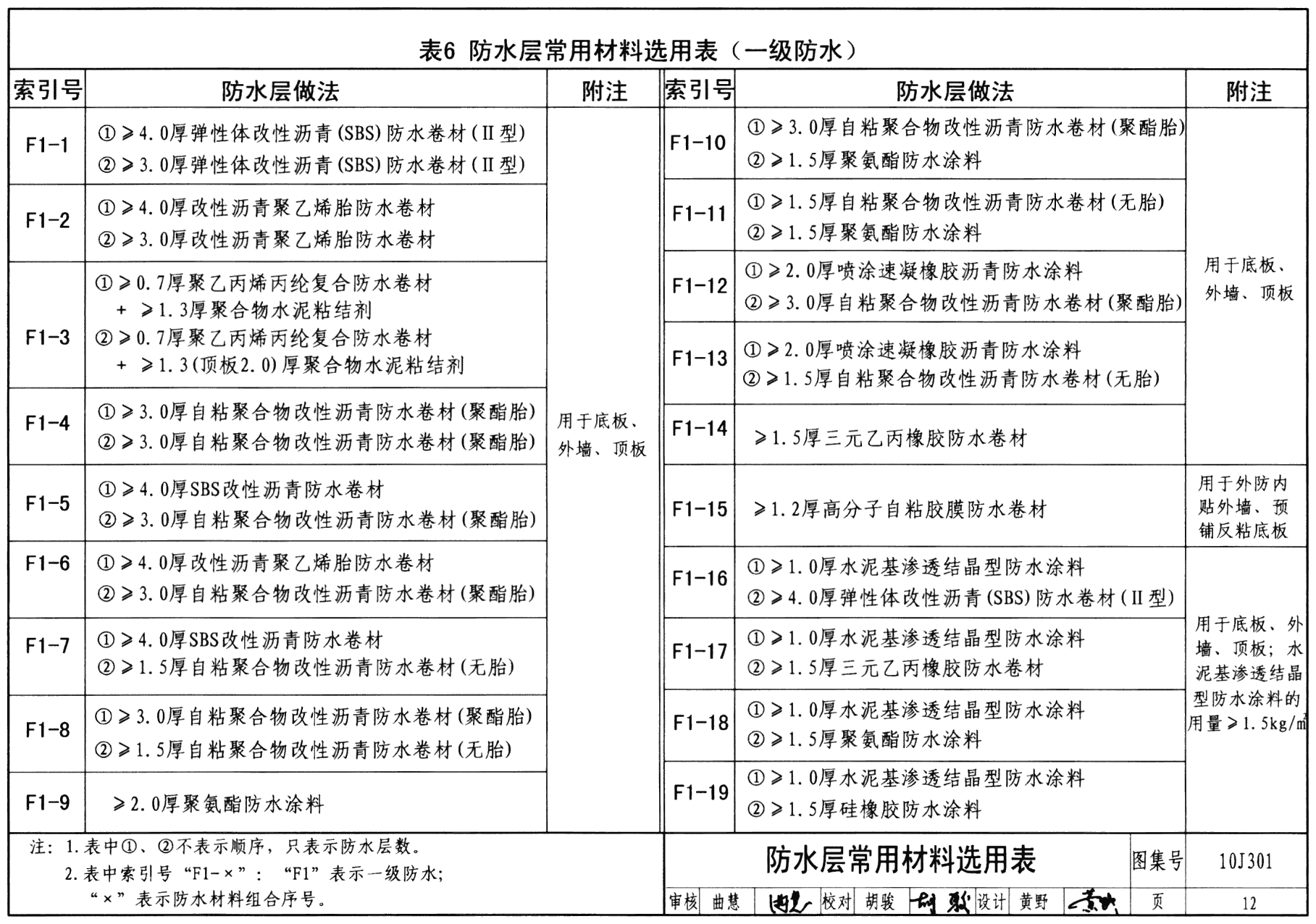

| 防水層常用材料選用表 | 12 |

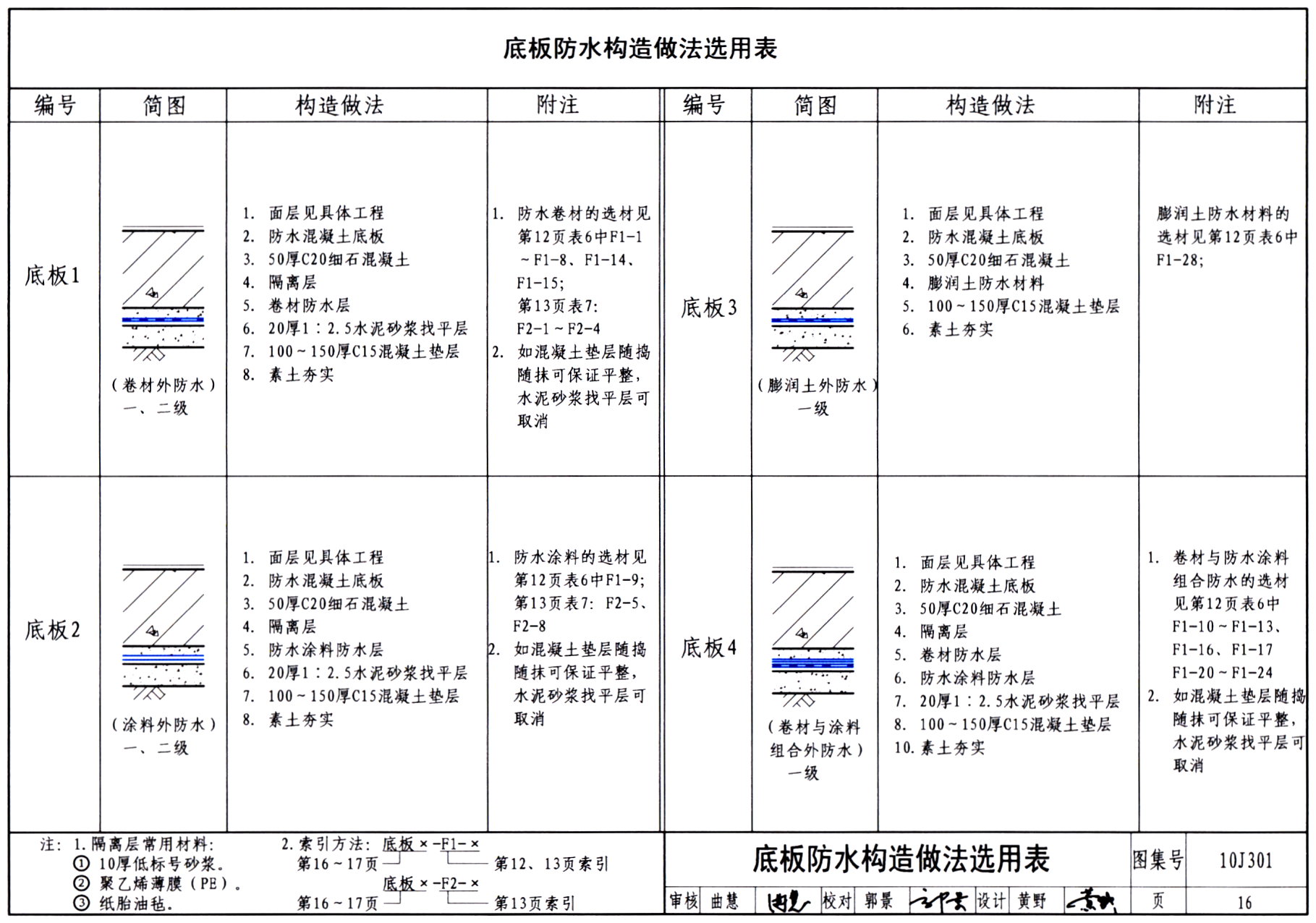

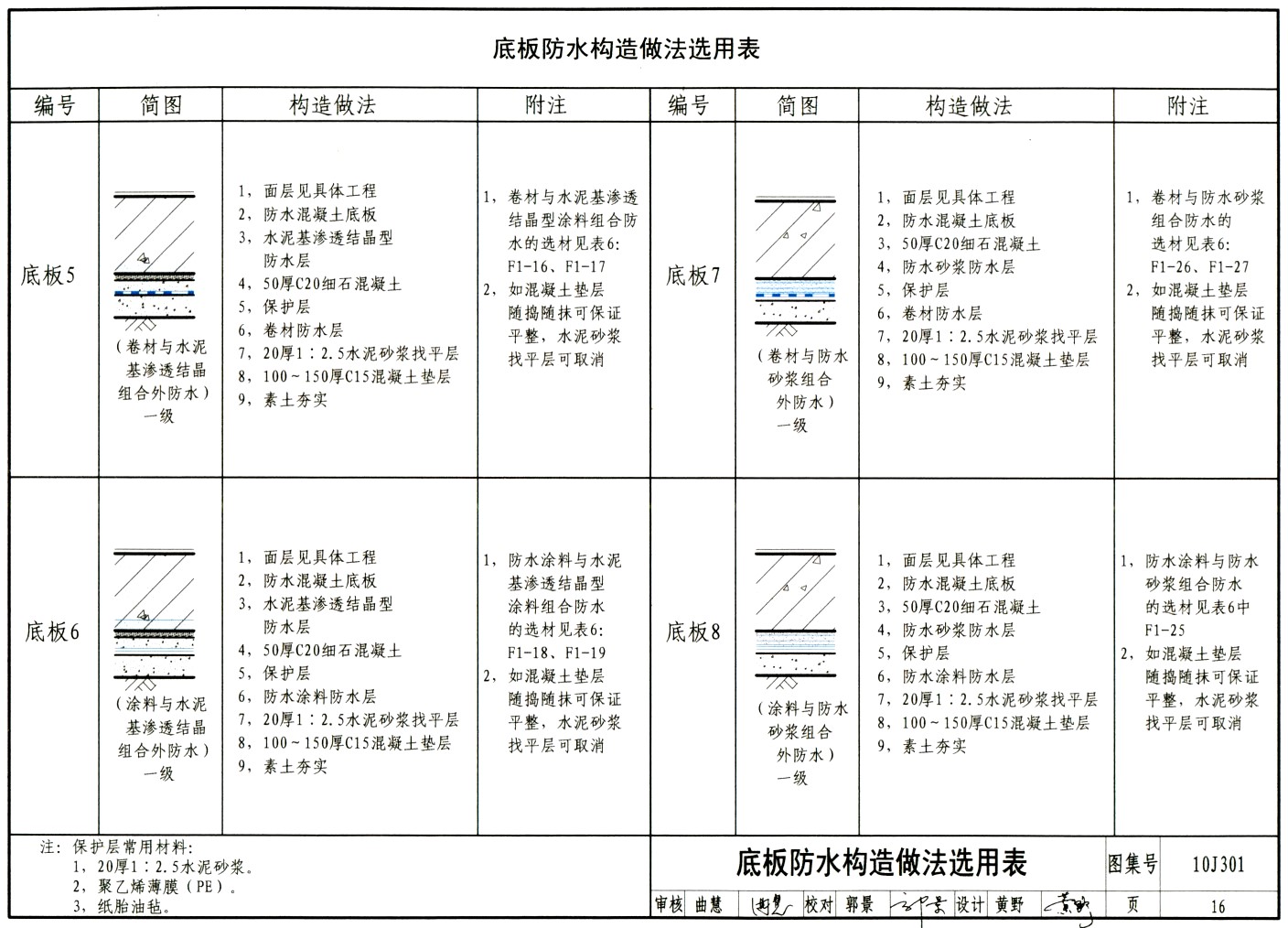

| 底板防水構造做法選用表 | 16 |

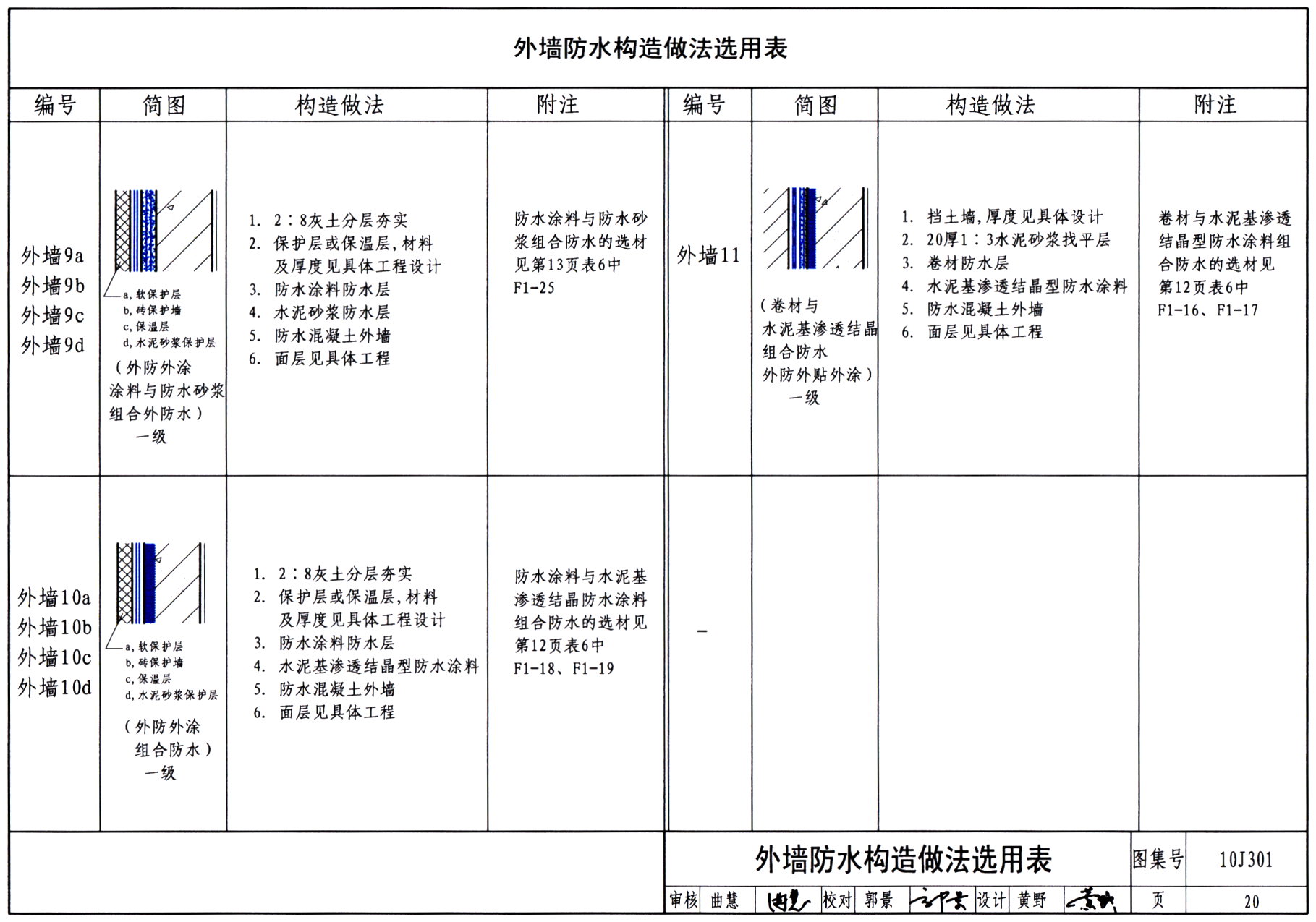

| 外墻防水構造做法選用表 | 18 |

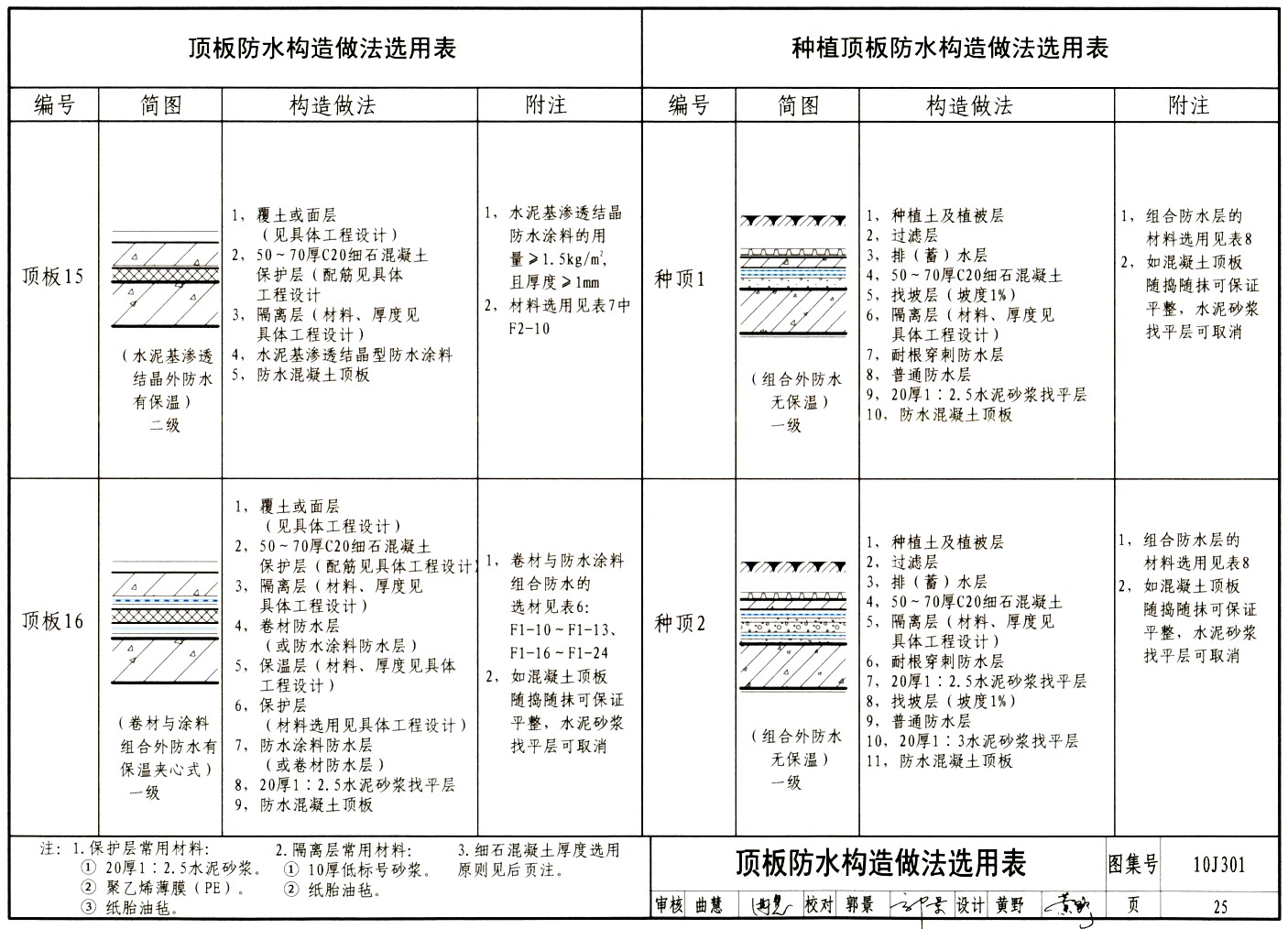

| 頂板防水構造做法選用表 | 21 |

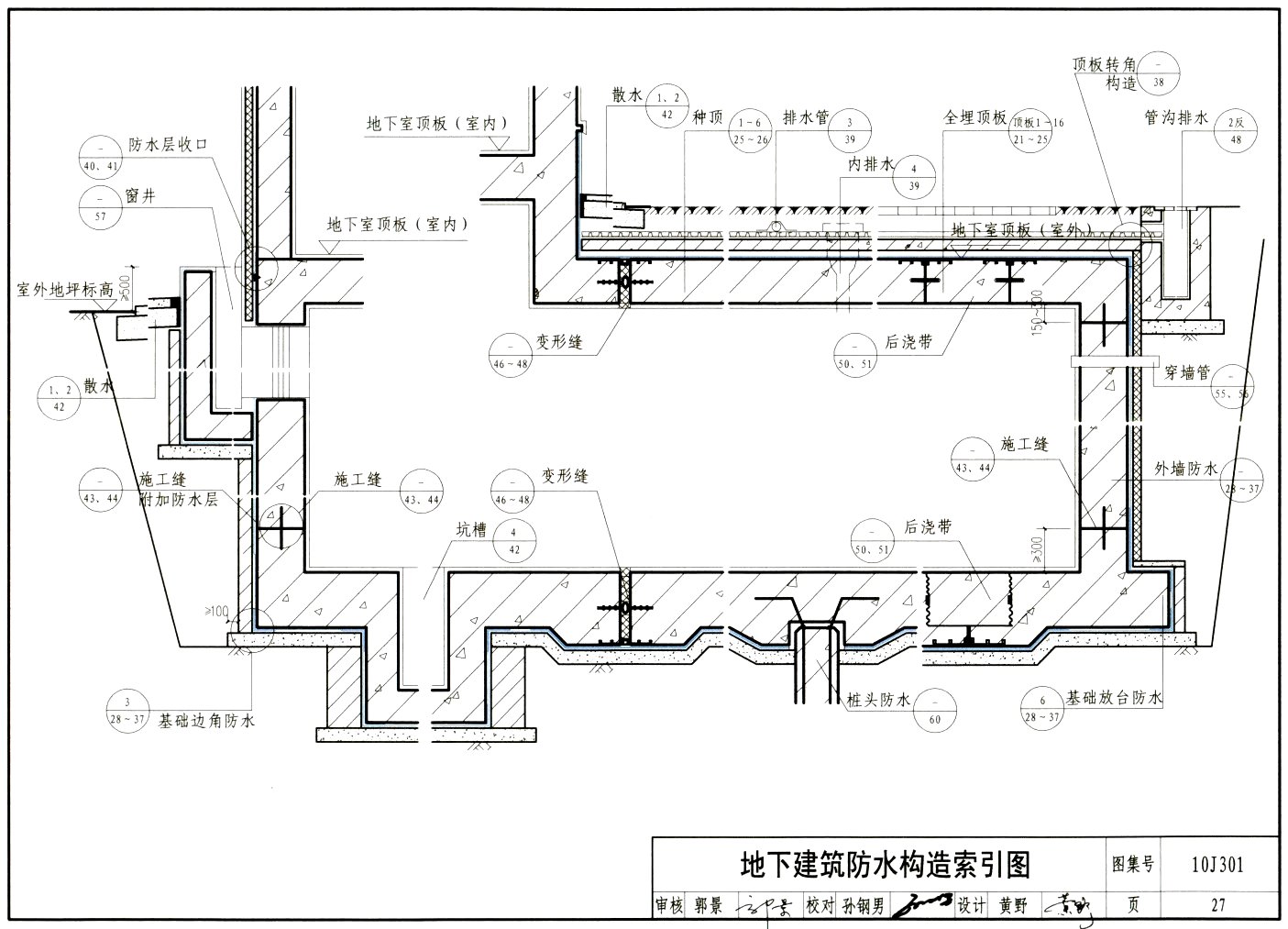

| 地下建筑防水構造索引示意圖 | 26 |
| 卷材防水構造－磚墻保護 | 27 |

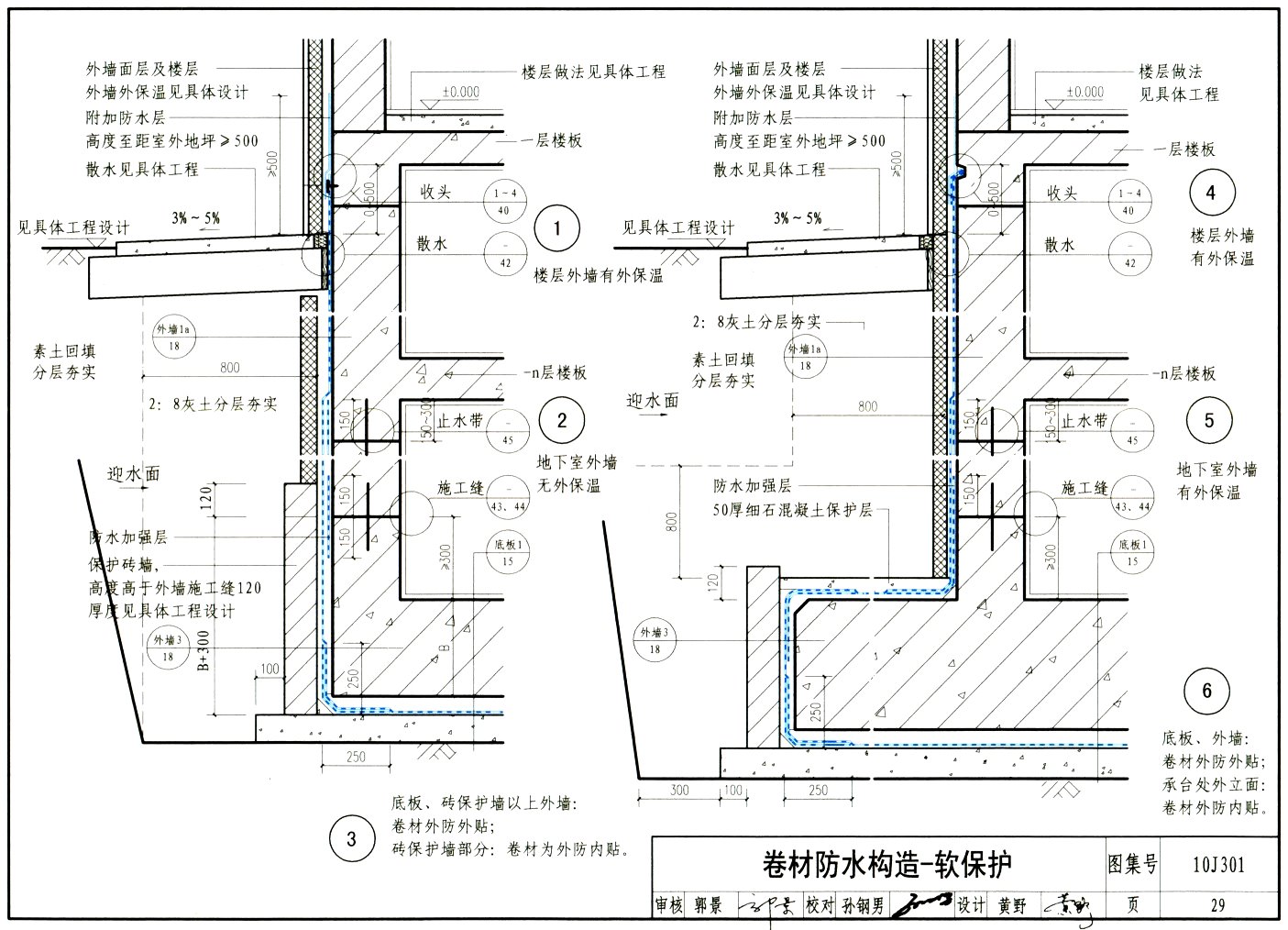

| 卷材防水構造－軟保護 | 28 |
| 外防內貼（涂）防水構造（擋土墻） | 30 |
| 防水砂漿防水構造 | 31 |
| 涂料防水構造－磚墻保護 | 32 |
| 涂料防水構造－軟保護 | 33 |

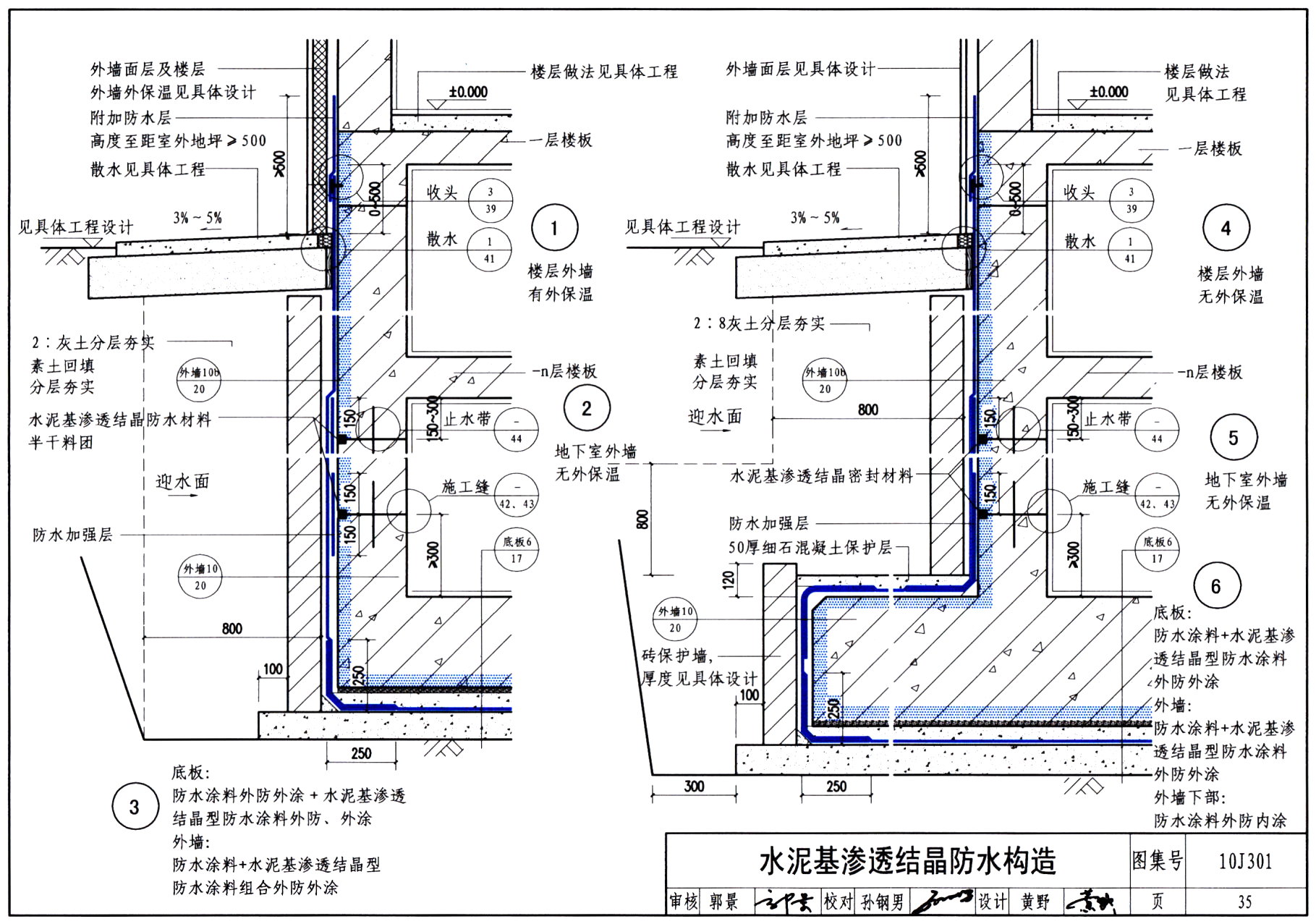

| 水泥基滲透結晶防水構造 | 34 |
| 膨潤土防水構造－磚墻保護 | 36 |

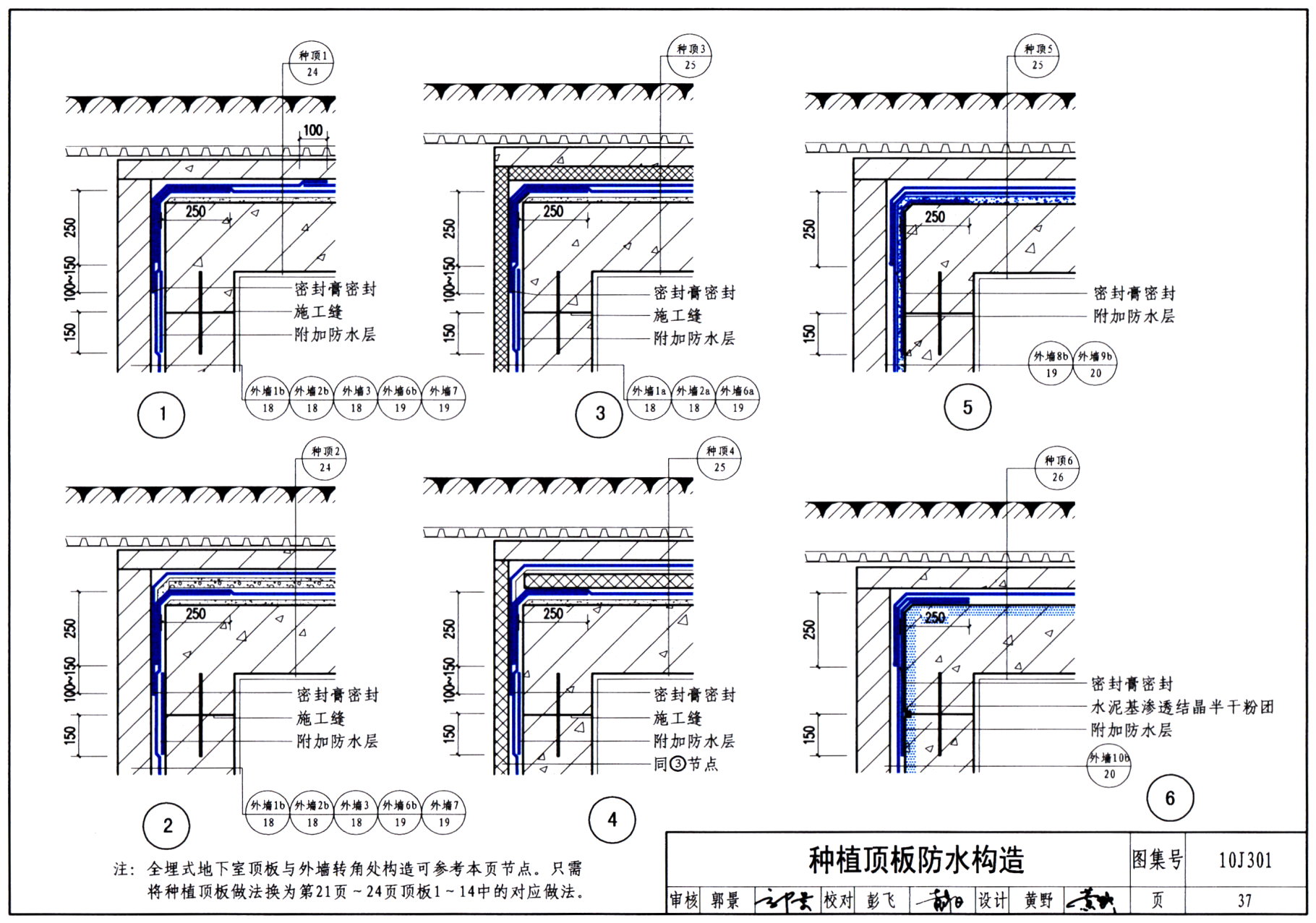

| 種植頂板防水構造 | 37 |
| 外墻防水材料收頭構造 | 39 |
| 外墻防水材料收頭構造、坑槽防水構造 | 41 |
| 施工縫防水構造 | 42 |
| 橡膠止水帶選型 | 44 |

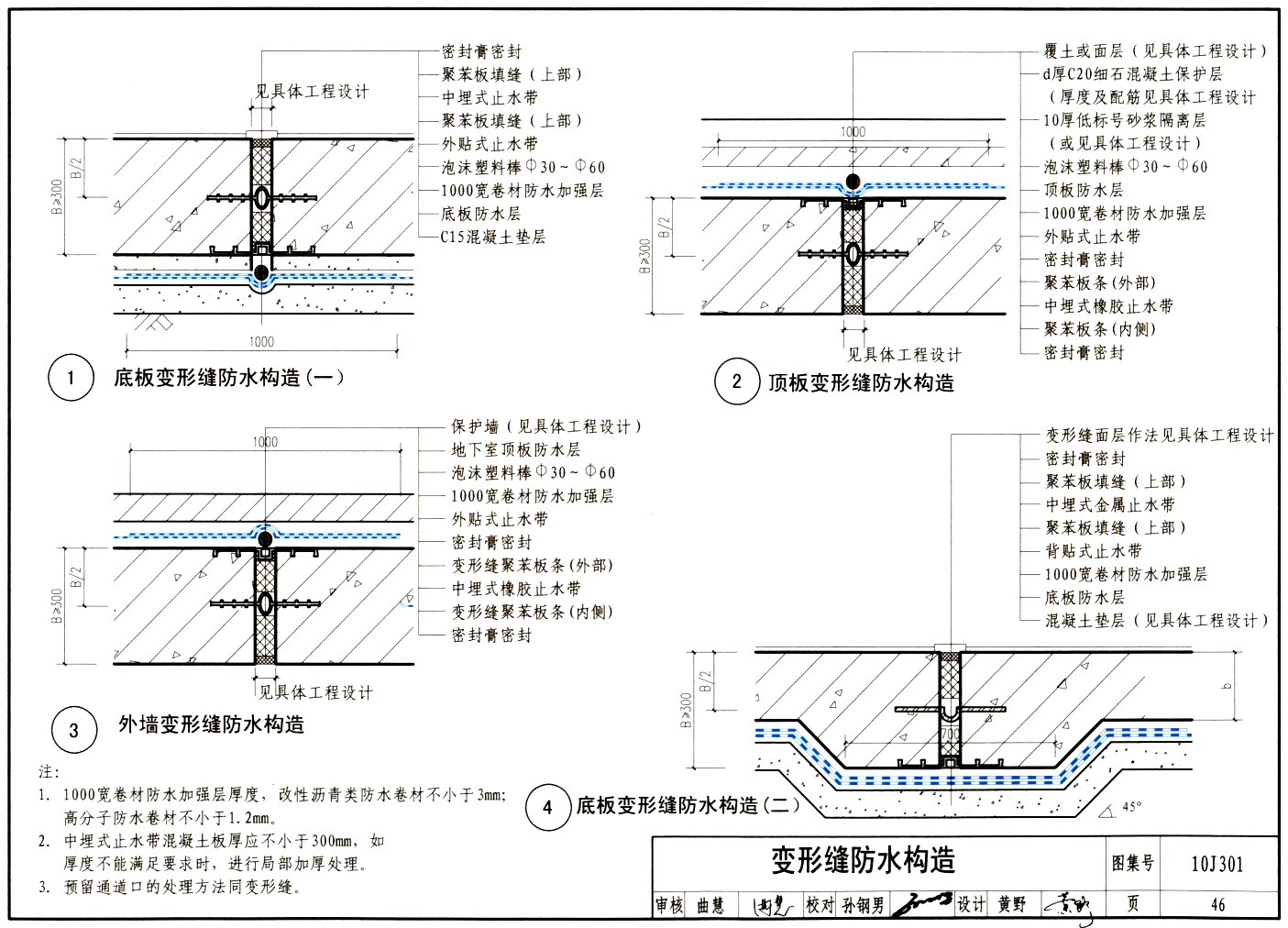

| 變形縫防水構造 | 46 |
| 變形縫及水池防水構造 | 47 |
| 可卸式止水帶安裝圖 | 48 |
| 后澆帶防水構造 | 49 |
| 坑槽、預埋件構造 | 51 |
| 穿墻螺栓 | 52 |
| 單管穿墻、穿頂板防水構造 | 54 |
| 群管穿墻防水構造 | 55 |
| 窗井防水構造 | 56 |
| 肥槽及散水 | 57 |
| 雙墻底板防水構造 | 58 |
| 樁頭防水構造 | 59 |
| 獨立（條形）基礎與防水板防水構造 | 60 |
| 逆筑法 | 61 |
| 盲溝排水構造 | 63 |
| 室內明溝及架空地板排水構造 | 64 |
| 架空地板及滲排水構造 | 65 |
| 相關技術資料 | 66 |
樣張

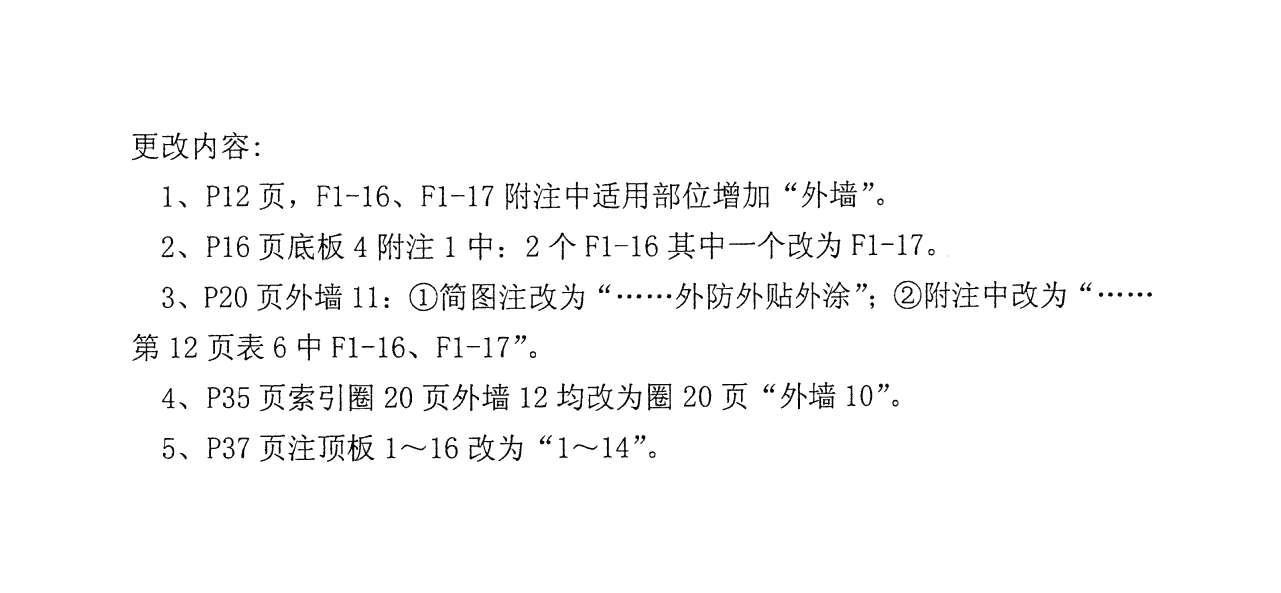

更正信息
網友推薦
-
網友【okokooo】點評：10J301地下建筑防水構造，防水的工程中一大難題。如果防水措施做得不好的話，造成漏水，這不但會造成工程師們的損失，更大的損失是業主們~~~為了讓建筑能使用更大的年限，也為了業主們有一個好的舒適環境~~我們必須做好地下防水措施！此圖籍給了我們防水做法，給了我們一個安心的錦囊，推薦值得！
-
網友【chengzhuo7704262】點評：10J301地下建筑防水構造 地下建筑防水構造很重要,我們都知道如果地下防水措施未做好,那么地下水會滲透都室內來,把地面弄得很濕.冬天會讓室內的東西起霉,我們大家都不希望住個一個潮濕的環境中.更重要的是如果地下水滲透進來,會破壞地下基礎,會造成建筑的承載力減弱,這樣對建筑的使用年限很不利..我們必須要做好地下防水措施. 因此我推薦此本圖籍~
-
網友【yyl2004】點評：02j301的替代版，圖集根據新規范中的防水等級分級標準給出相對應等級的不同防水材料組合方案與構造節點，增補調整了一些適宜新材料、新做法。主要包括：防水混凝土、卷材防水、涂料防水、塑料防水板、金屬防水、膨潤土防水毯等防水材料在地下室底板、外墻、頂板、種植頂板、施工縫、變形縫、后澆帶、窗井、穿墻管、樁頭、坑池等處的構造詳圖，供設計人員直接選用
-
網友【cobra2010】點評：本圖集同時可以作為其它相關專業的參考書目，便于各專業之間(如給排水專業)實現無縫對接?？傊且槐竞芎玫膱D集，減少了到處找資料的麻煩，提高了工作效率。推薦大家購買！
-
網友【311liubin】點評：這是一本對地下室防水構造介紹最詳細的圖集，隨著建筑業的發展及用地的緊缺，大部分的建筑都設計地下室，通過地下室的空間來停車，這樣一來可以更好的利用用地，再就是不讓停車來影響地面的綠化景觀。 這本圖集對于地下構造的節點也表示的特別清楚，極力推薦設計人員人手一本！ 說明：記得買了圖集以后再到網站上把本圖集的變更說明對照的看一下??！
-
網友【wspwwc】點評：推薦本圖集，根據《地下工程防水設計規范》GB50108-2008，對原有02J301圖集進行修編。圖集根據新規范中的防水等級分級標準，給出相對應等級的不同防水材料組合方案與構造節點，增補調整了一些適宜的新材料、新做法。 其內容主要包括：防水混凝土、卷材防水、涂料防水、塑料防水板、金屬防水、膨潤土防水毯等防水材料在地下室底板、外墻、頂板、種植頂板、施工縫、變形縫、后澆帶、窗井、穿墻管、樁頭、坑池等處的構造詳圖，供設計人員直接選用。
