10J0124《環境景觀-濱水工程》國家建筑標準設計圖集,適用于居住區、庭院、廣場及各類綠地,供建筑和景觀規劃、設計、施工、監理等單位使用。
圖集內容分為九部分,包括親水平臺、濱水棧道、觀景平臺、釣魚臺、游船碼頭、駁岸工程、水景工程、景觀橋梁、通用構造等。每部分內容包括不同材料(包括木結構、鋼筋混凝土結構、鋼結構等)及不同式樣的多種做法,并給出每種式樣的平面、立面、剖面圖、相關構造節點詳圖以及適用范圍,方便選用。
目錄 | 1 |
---|---|

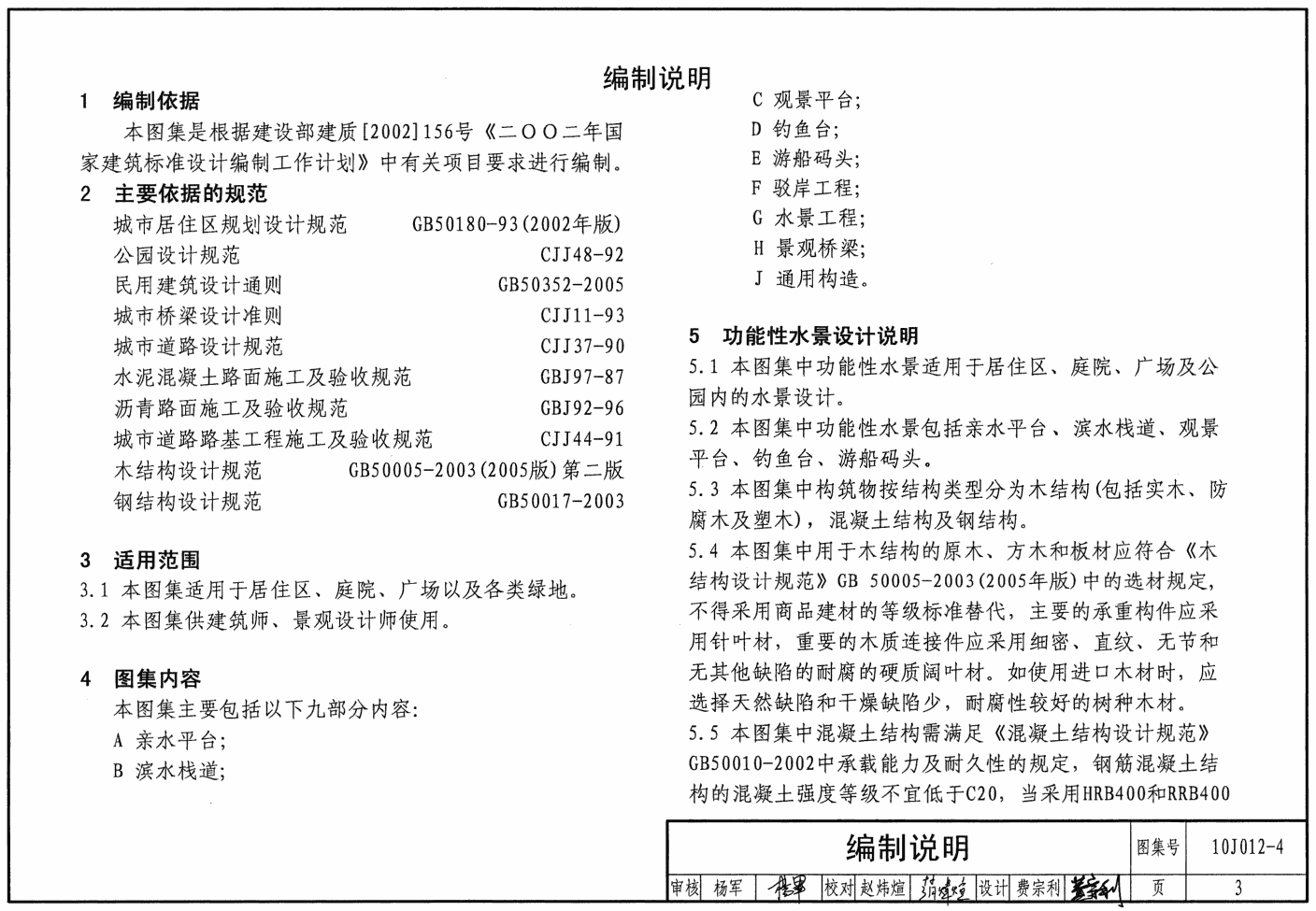

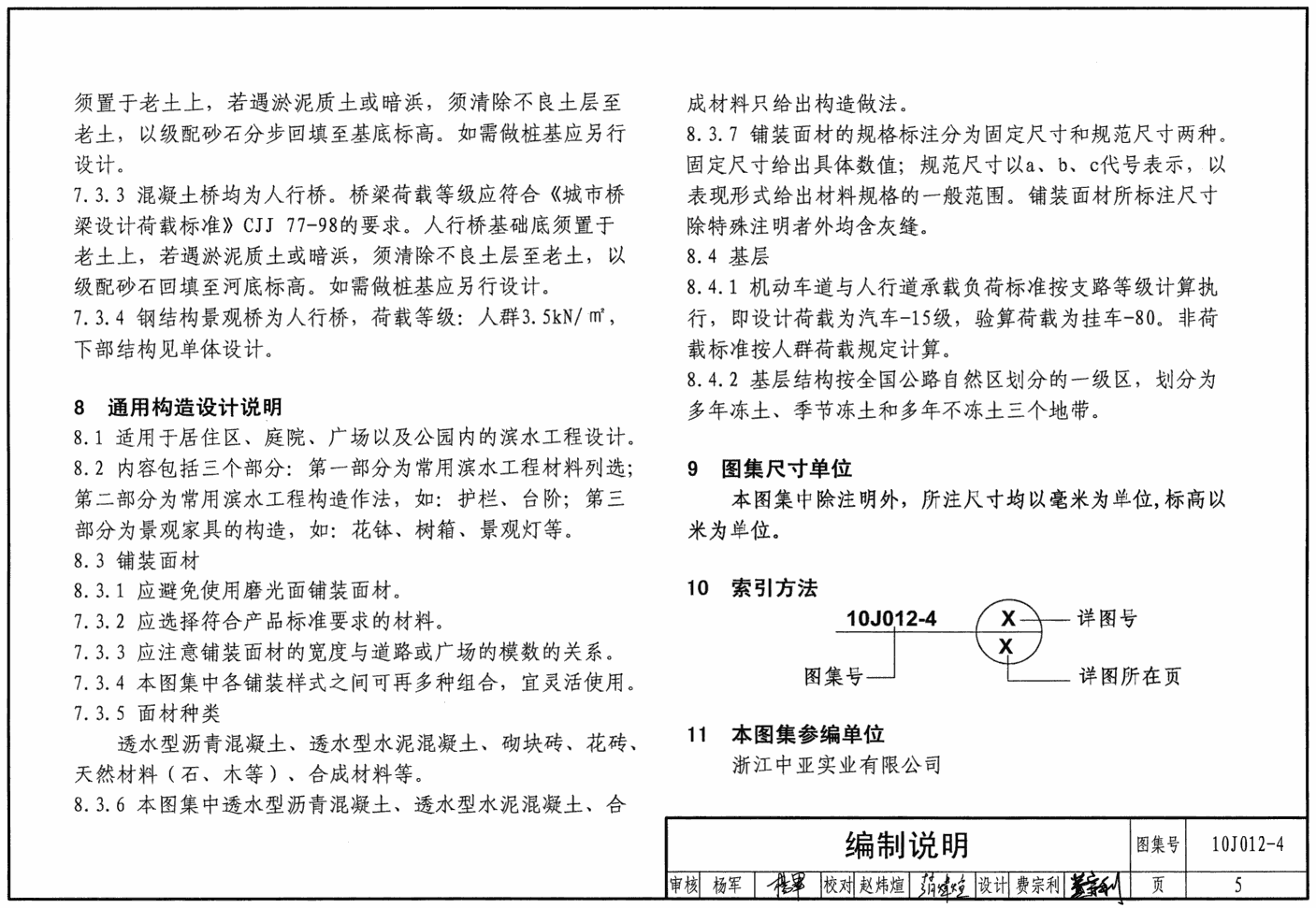

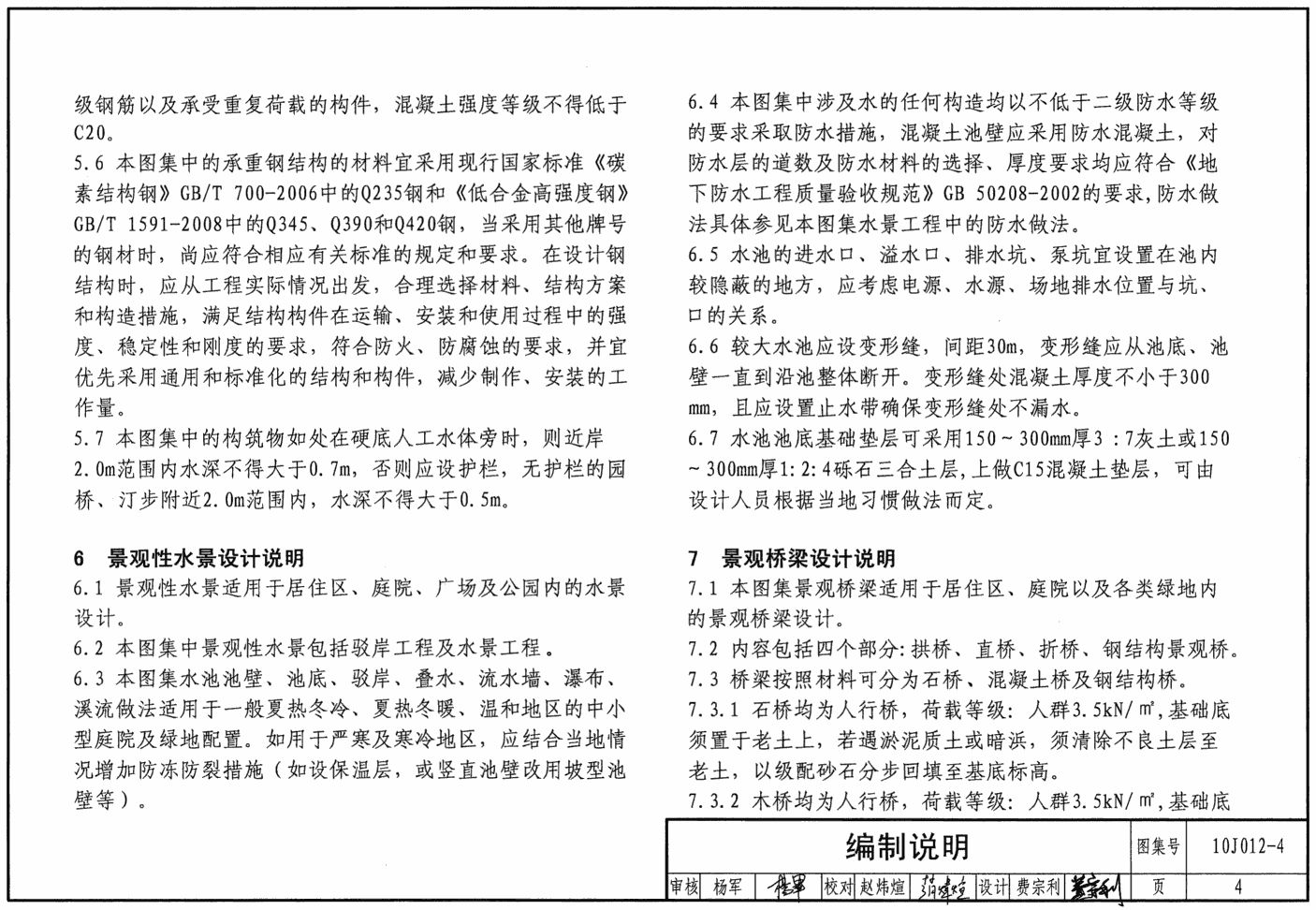

編制說明 | 3 |
A 親水平臺\b> | |
親水平臺(一) | A1 |
親水平臺(二) | A5 |
親水平臺(三) | A6 |
B 濱水棧道 | |
濱水棧道(一) | B1 |
濱水棧道(二) | B2 |
濱水棧道(三) | B3 |
濱水棧道(四) | B5 |
C 觀景平臺 | |
觀景平臺(一) | C1 |

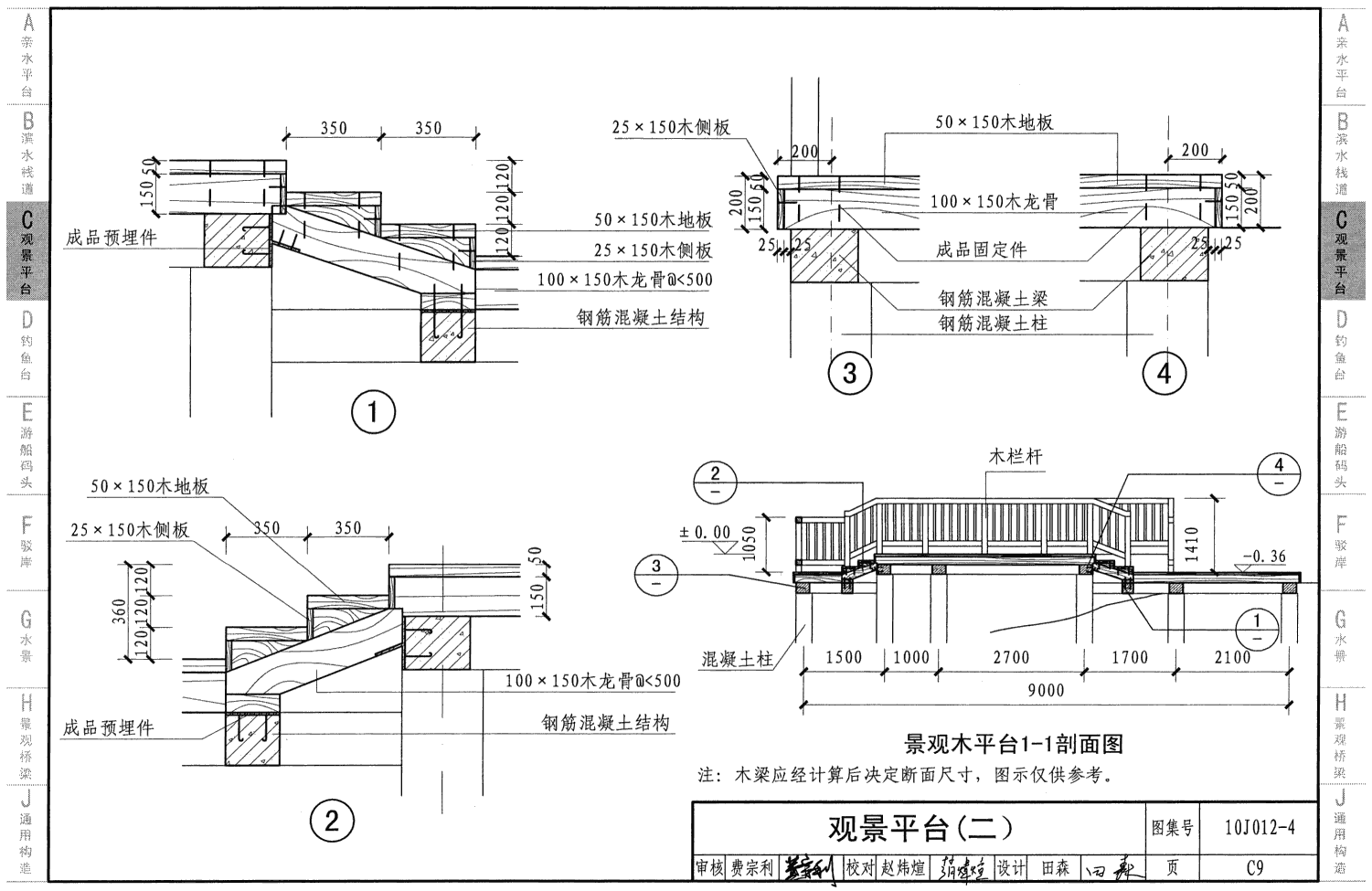

觀景平臺(二) | C7 |
觀景平臺(三) | C11 |
D 釣魚臺 | |
釣魚臺(一) | D1 |
釣魚臺(二) | D4 |
E 游船碼頭 | |
游船碼頭(一) | E1 |
游船碼頭(二) | E2 |
游船碼頭(三) | E4 |
游船碼頭(四) | E5 |
F 駁岸工程 | |

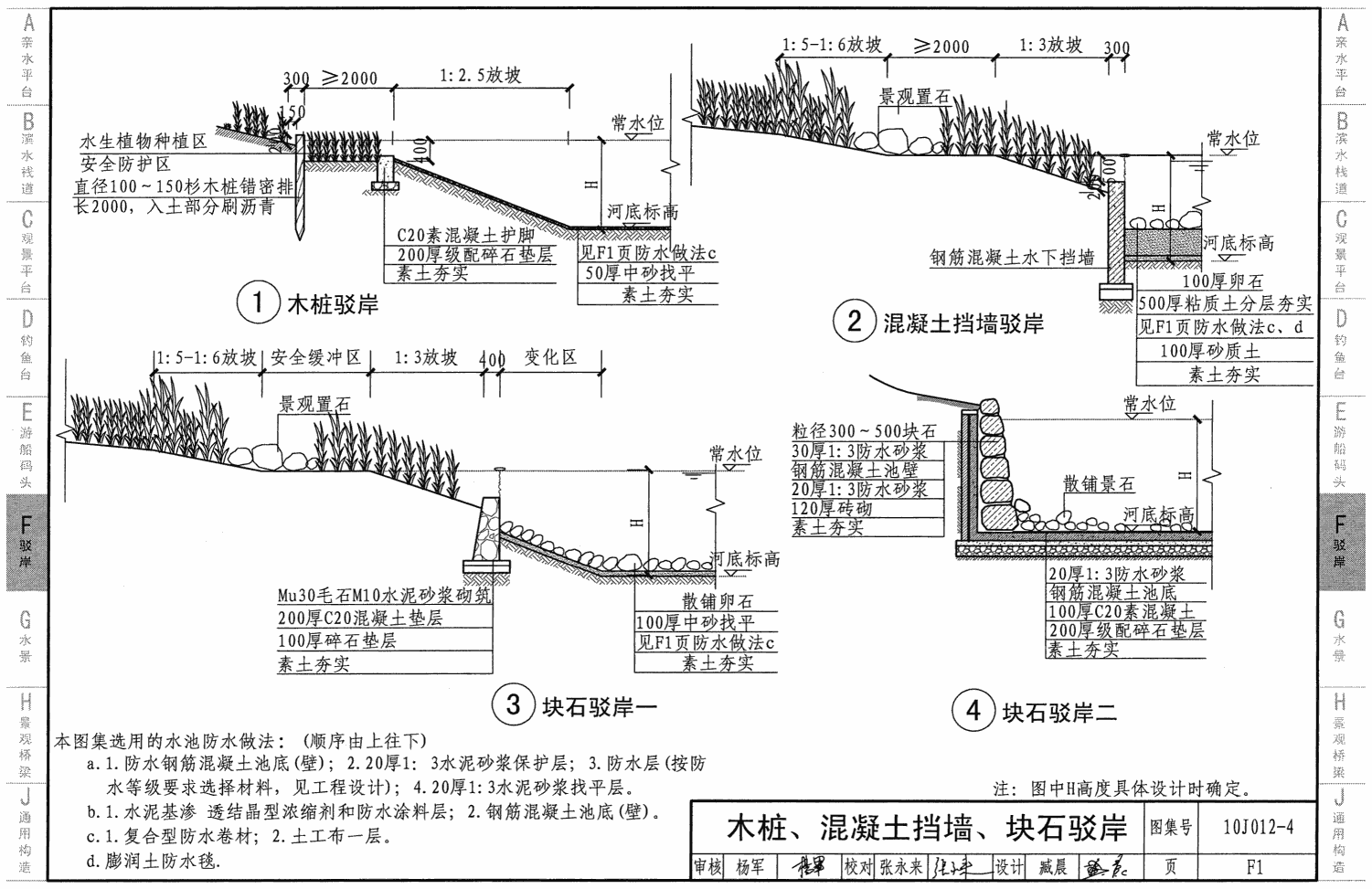

木樁、混凝土擋墻、塊石駁岸 | F1 |
塊石駁岸 | F2 |
石籠駁岸 | F3 |
植草磚、片石護坡駁岸 | F4 |
混凝土、塊石、膨潤土池底 | F5 |
G 水景工程 | |
自然系水池平面索引圖 | G1 |
水池底部做法 | G2 |
水池剖面圖(一) | G3 |
水池剖面圖(二) | G4 |

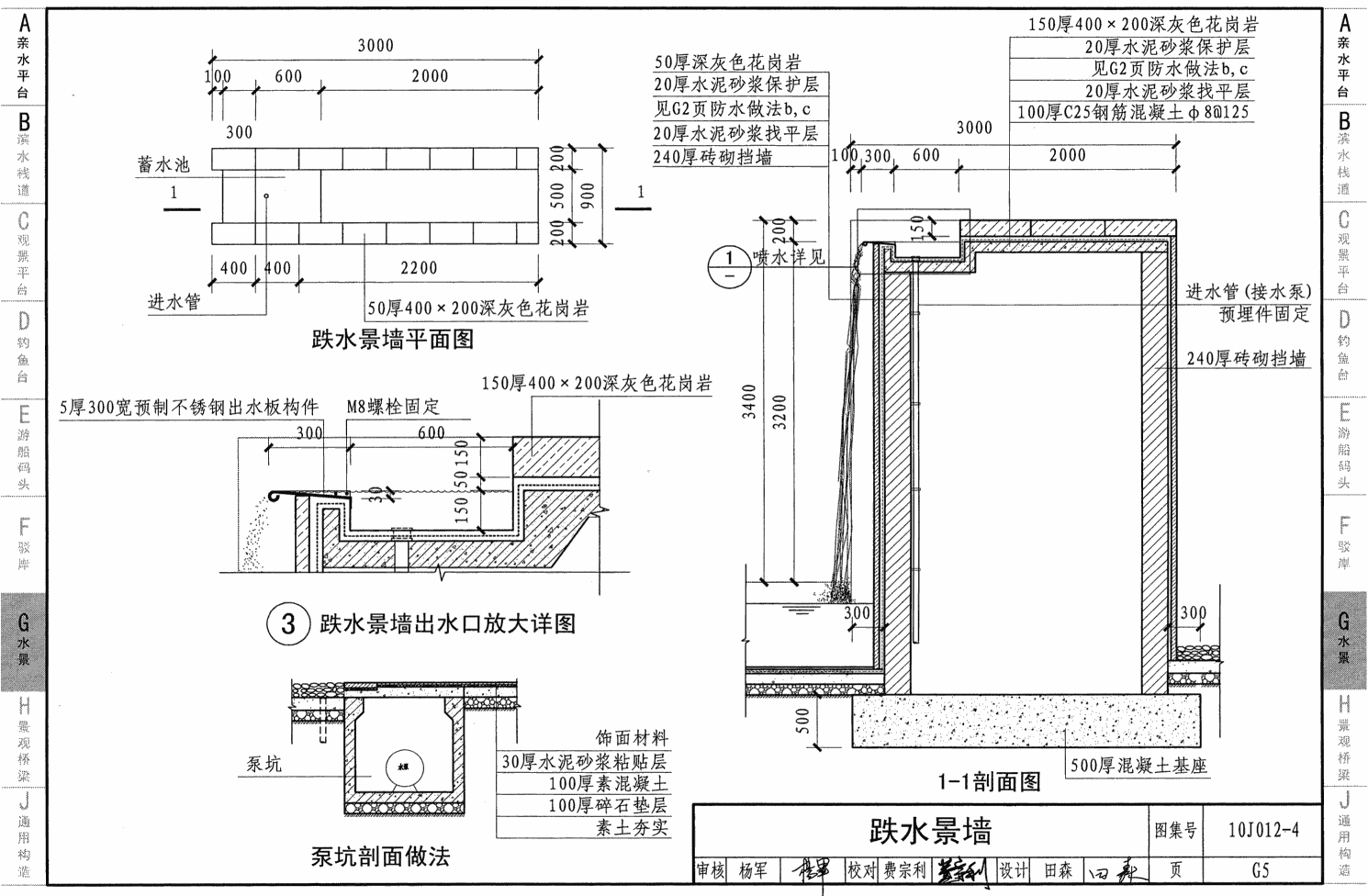

跌水景墻 | G5 |
旱地噴泉 | G6 |
跌水池(一) | G7 |
跌水池(二) | G9 |
特色噴頭 | G10 |
H 景觀橋梁 | |

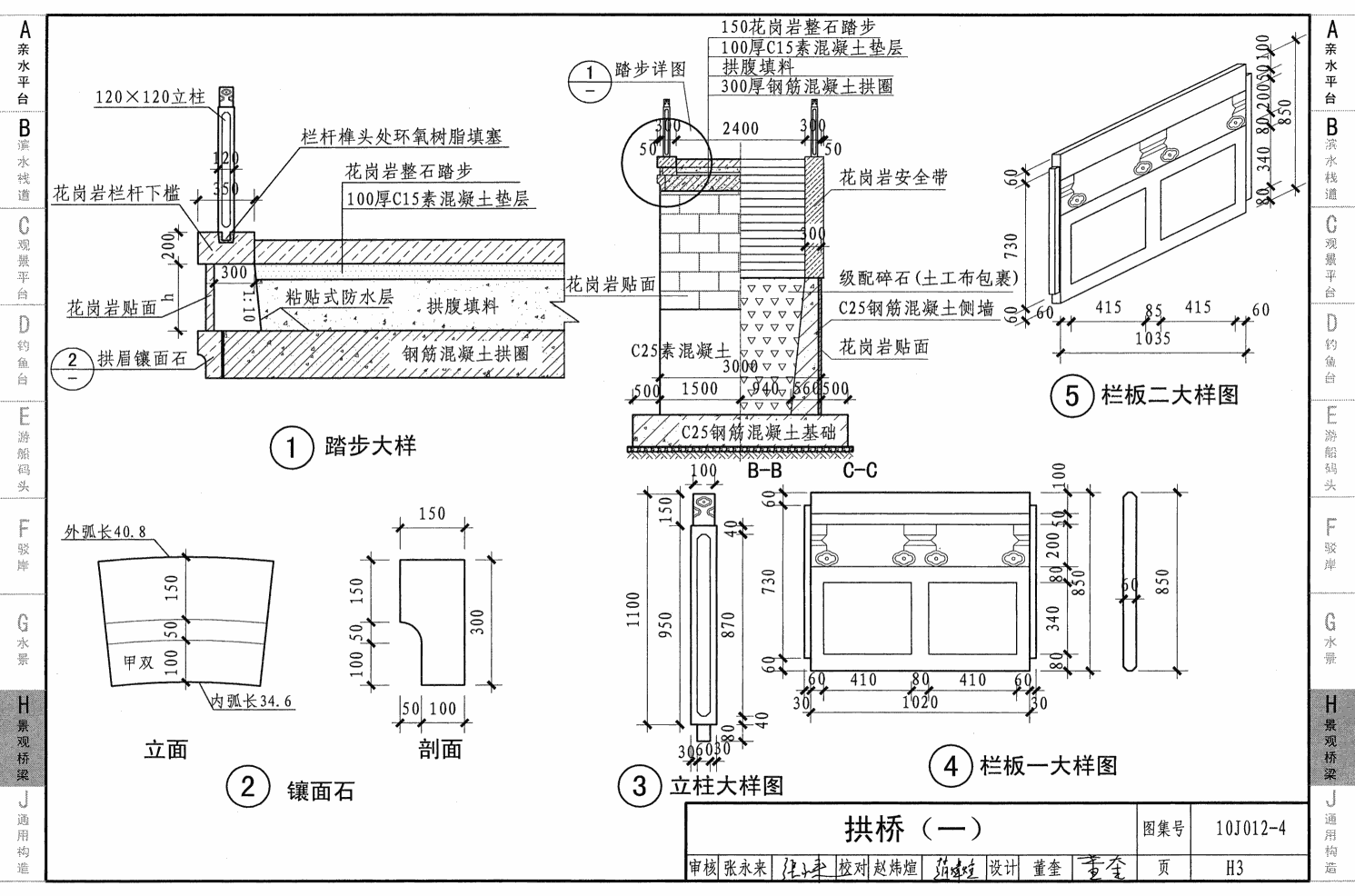

拱橋(一) | H1 |
拱橋(二) | H4 |
拱橋(三) | H7 |
拱橋(四) | H13 |
拱橋(五) | H15 |
拱橋(六) | H18 |
直橋(一) | H20 |
直橋(二) | H22 |
直橋(三) | H24 |
直橋(四) | H25 |
折橋(一) | H27 |
折橋(二) | H28 |
鋼結構景觀橋(一) | H30 |
鋼結構景觀橋(二) | H33 |
J 通用構造 | |
常用線材分類表1 | J1 |
常用線材分類表2 | J2 |
常用線材分類表3 表4 | J3 |
濱水景觀設施透水場地說明 | J4 |
濱水景觀設施透水場地做法選用表 | J5 |
通用構造做法索引圖 | J6 |
不銹鋼欄桿 | J7 |
混凝土鐵藝欄桿 | J8 |
塑木欄桿 | J9 |
混凝土欄桿 | J10 |
玻璃欄板 | J11 |
木質及金屬欄桿 | J13 |
防腐木欄桿 | J14 |
坡道 | J15 |
臺階 | J16 |
坐凳 | J17 |
燈柱 | J20 |
燈柱和花缽 | J22 |
花缽 | J23 |
樹箱 | J24 |
相關技術資料 | 116 |
