10SG614-2：砌體填充墻構造詳圖（二）（與主體結構柔性連接）
- 圖集編號
- 10SG614-2
- 圖集名稱
- 砌體填充墻構造詳圖（二）（與主體結構柔性連接）
- 定價
- 28.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑東北設計研究院有限公司
- 中國建筑標準設計研究院
內容簡介
本圖集適用于抗震設防≤8度地區的框架結構、框架剪力墻結構和剪力墻結構，砌體填充墻與主體結構柔性連接的構造。主要編制內容；對填充墻材料提出熱工及物理力學性能等控制工程質量要求的指標，根據填充墻抗震性能設計要求，提出了填充墻與主體結構柔性連接的系列構造措施、不同厚度填充墻允許計算高度［HO］表、外墻組合柱鋼筋選用表等，及小型空心砌塊和加氣砌塊組合砌體柱配套塊型，以滿足設計、施工及生產廠家的使用需求。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| A方案Ⅰ型柱外墻砌塊排列 | 8 |
| B方案Ⅰ型柱外墻砌塊排列 | 10 |
| A方案Ⅱ型柱外墻砌塊排列 | 12 |
| B方案Ⅱ型柱外墻砌塊排列 | 14 |
| 全包框架外墻Ⅰ型柱砌塊排列 | 16 |
| 全包框架外墻Ⅱ型柱砌塊排列 | 17 |
| A方案Ⅰ型柱夾心保溫外墻排列 | 18 |
| A方案Ⅱ型柱夾心保溫外墻排列 | 19 |
| B方案Ⅰ型柱夾心保溫外墻排列 | 20 |
| B方案Ⅱ型柱夾心保溫外墻排列 | 21 |
| 填充外墻門窗洞口構造 | 22 |
| 夾心保溫外墻門窗洞口構造 | 23 |
| 外墻系梁及門窗洞口構造 | 24 |
| 墻柱（梁）間縫隙構造 | 25 |
| Ⅰ型柱構造 | 26 |
| Ⅱ型柱構造 | 27 |

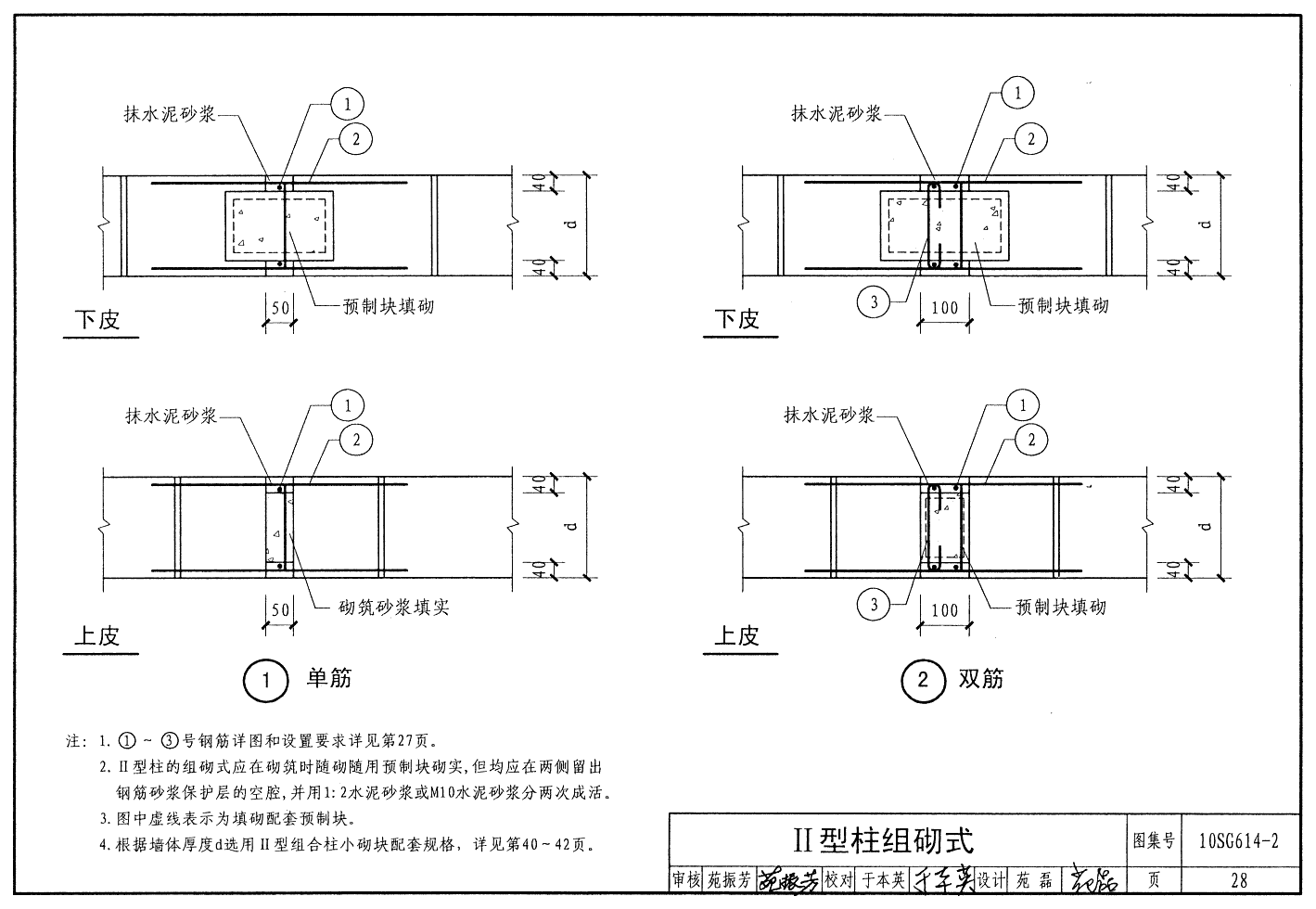

| Ⅱ型柱組砌式 | 28 |
| 組合柱端部連接構造 | 29 |
| B方案填充外墻連接 | 30 |
| 夾心保溫外墻連接 | 31 |
| 夾心保溫墻構造 | 32 |
| 配筋帶構造 | 33 |
| 填充墻拉結網片 | 34 |
| 填充墻允許計算高度Ho表 | 35 |
| 填充外墻組合柱鋼筋選用表 | 36 |

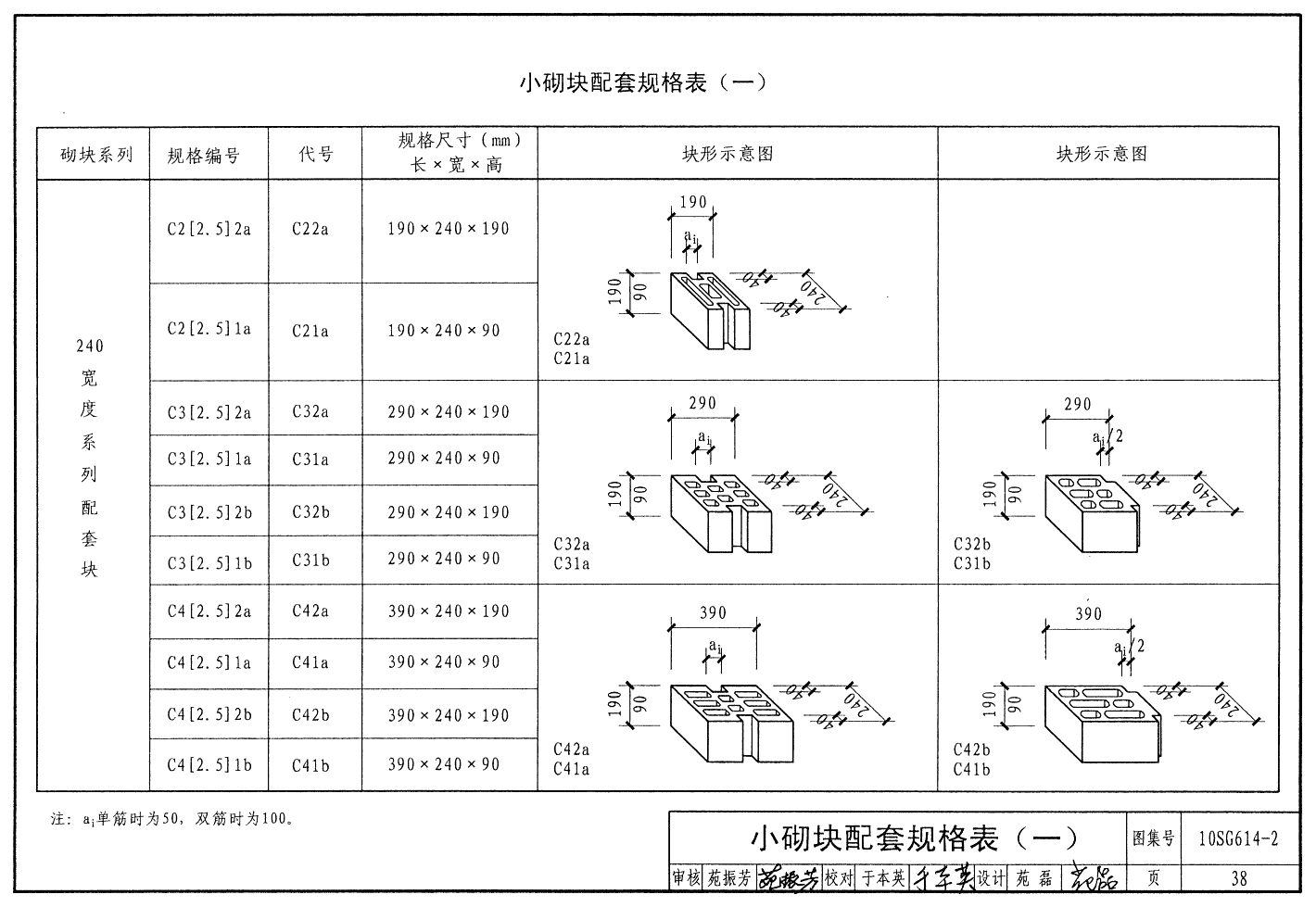

| 小砌塊配套規格表（一）～（二） | 37 |

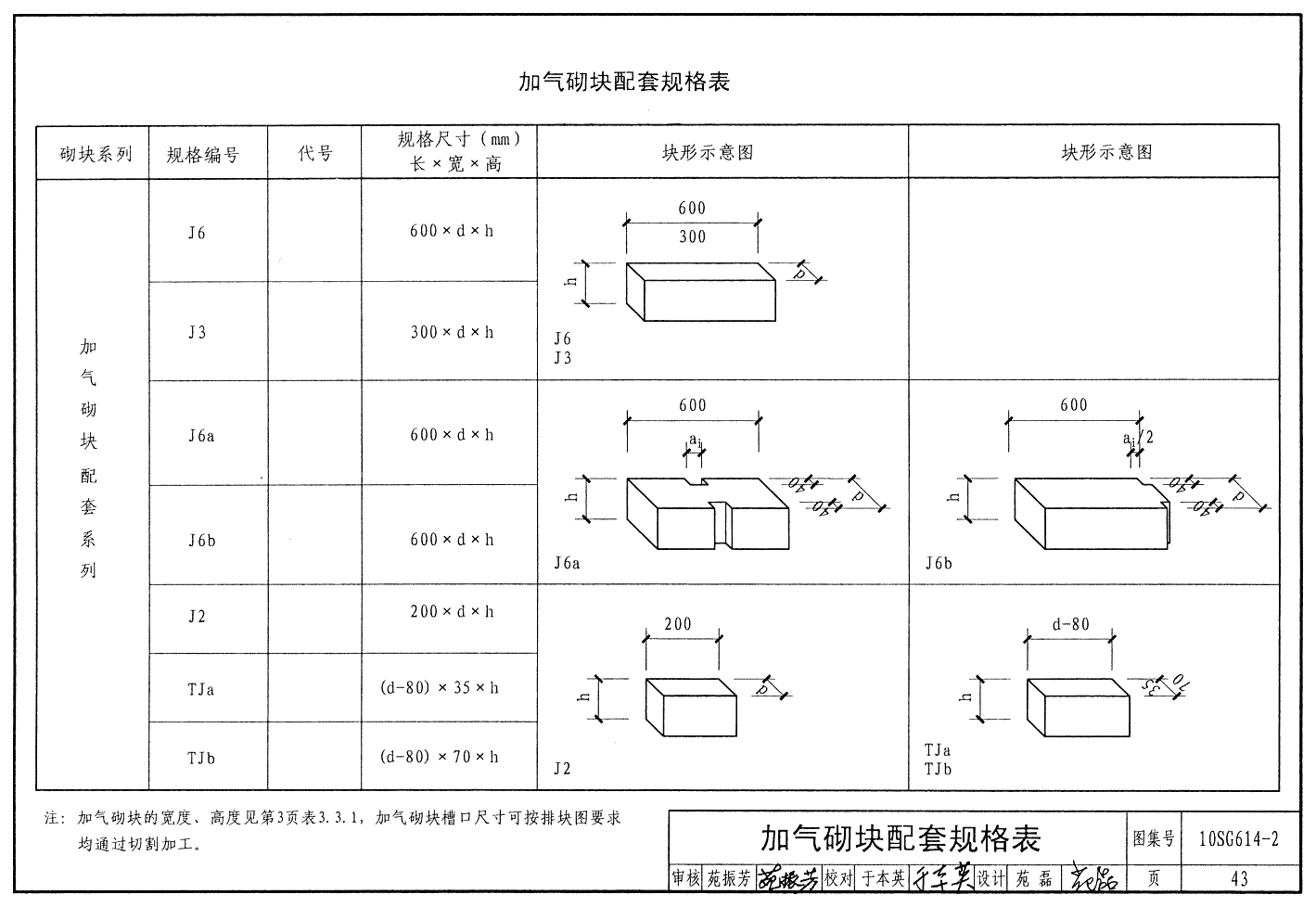

| 加氣砌塊配套規格表 | 43 |
| 相關技術資料 |
樣張
網友推薦
-
網友【yyl2004】點評：本圖集提供了砌體填充墻與主體結構柔性連接的構造做法，適用于抗震設防≤8度地區的框架結構、框架剪力墻結構和剪力墻結構。 主要內容包括： 1.對常用砌體填充墻材料選用，提出了熱工及物理力學性能等工程質量控制指標。 2.按現行、新編規范、標準規定，充分考慮砌體填充墻的抗震性能，提出了砌體填充墻與主體結構柔性連接的一系列構造措施。 3.為提高設計效率，提供了不同墻體厚度的填充墻允許計算高度[HO]表及填充外墻組合柱鋼筋選用表。 4.包含了填充墻常用砌體材料—輕集料混凝土小型空心砌塊和加氣混凝土砌塊組合砌體柱所用的配套塊型，以滿足設計、施工及生產廠家需求。
-
網友【技術科】點評：該圖集針對目前建筑工程框架結構大量使用砌塊填充墻的現狀，對細部節點進行了詳細的設計
