10SMS202-2：埋地矩形雨水管道及其附屬構筑物（磚、石砌體）
- 圖集編號
- 10SMS202-2
- 圖集名稱
- 埋地矩形雨水管道及其附屬構筑物（磚、石砌體）
- 定價
- 52.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程華北設計研究總院
內容簡介
10SMS202-2 《埋地矩形雨水管道及其附屬構筑物（磚、石砌體）》國家建筑標準設計圖集適用于抗震設防烈度為8度（0.20g、0.30g）及8度以下地區(qū)市政工程中的重力流雨水矩形管道及使用工況類似的其他排水矩形管道設施。矩形管道為單孔矩形管道，管道寬度W自1000mm至3000mm，管道高度H自1000mm至2420mm。矩形管道蓋板以上設計覆土深度在0.8～3.0m之間。管道的適用最大設計流速宜為5.0m/s，最小滿流設計流速應為0.75m/s，管道的粗糙系數(shù)n值建議采用0.014。主要內容包括矩形管道及其附屬構筑物兩部分的施工詳圖。矩形管道為單孔矩形管道，由預制鋼筋混凝土蓋板、磚石砌體墻及現(xiàn)澆鋼筋混凝土底板三部分組成。附屬構筑物部分包括：直線檢查井、轉彎檢查井、三通檢查井、四通檢查井、跌水井。檢查井均為混合式結構，由井筒、預制鋼筋混凝士蓋板、磚石孔砌體墻及現(xiàn)澆鋼筋混凝土底板四部分組成。為了解決市政雨水排水矩形管道技術復雜的難題，首次編制了該圖集。用于指導埋地矩形雨水管道及其附屬構筑物（磚、石砌體）的選用和施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 典型漸變段蓋板布置示意圖 | 9 |
| 磚砌體矩形管道 | |

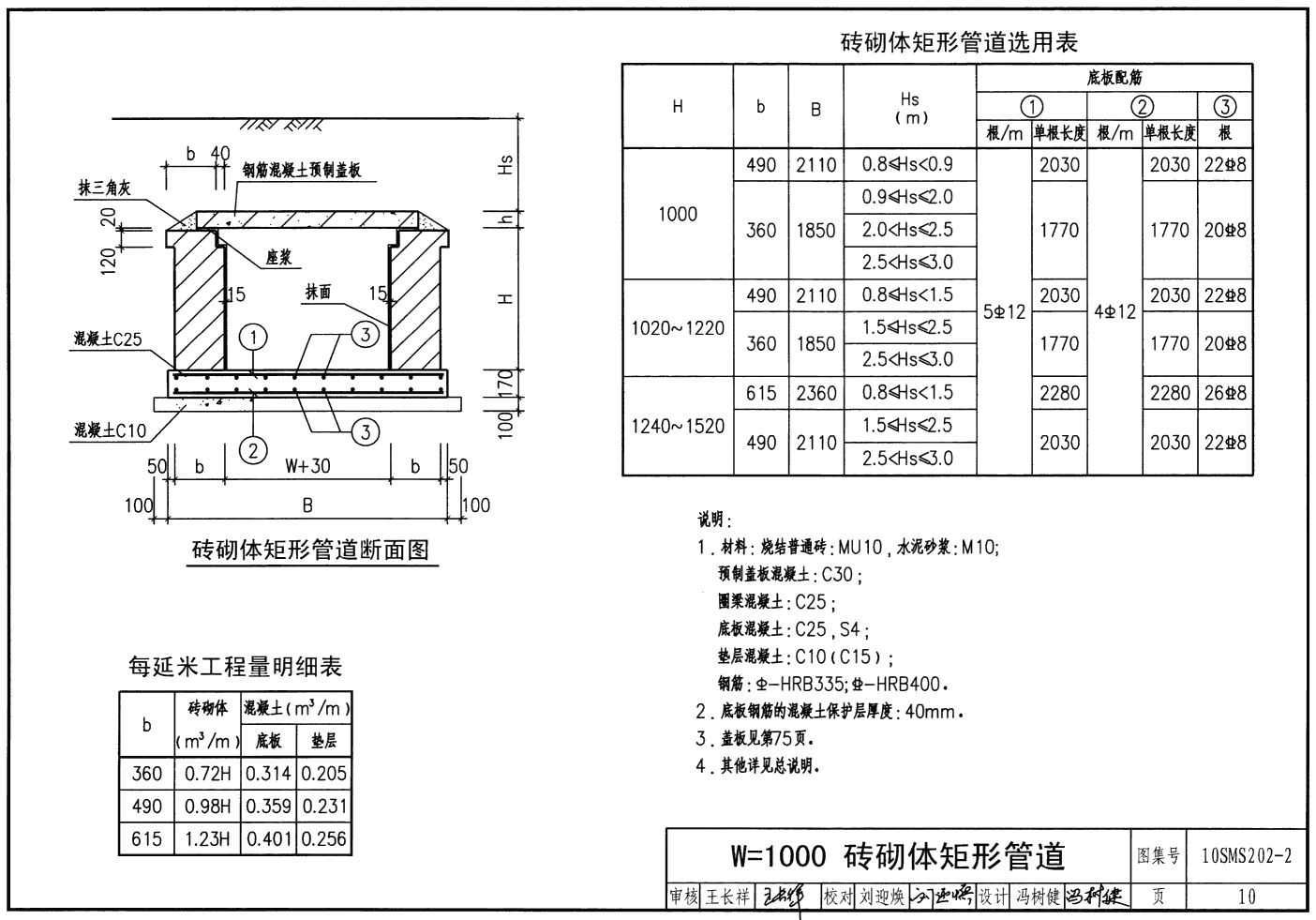

| W=1000磚砌體矩形管道 | 10 |
| W=1200磚砌體矩形管道 | 11 |
| W=1400磚砌體矩形管道 | 12 |
| W=1600磚砌體矩形管道 | 13 |
| W=1800磚砌體矩形管道 | 14 |
| W=2000磚砌體矩形管道 | 15 |
| W=2200磚砌體矩形管道 | 16 |
| W=2400磚砌體矩形管道 | 17 |
| W=2600磚砌體矩形管道 | 18 |
| W=2800磚砌體矩形管道 | 19 |
| W=3000磚砌體矩形管道 | 20 |
| 毛石砌體矩形管道 | |

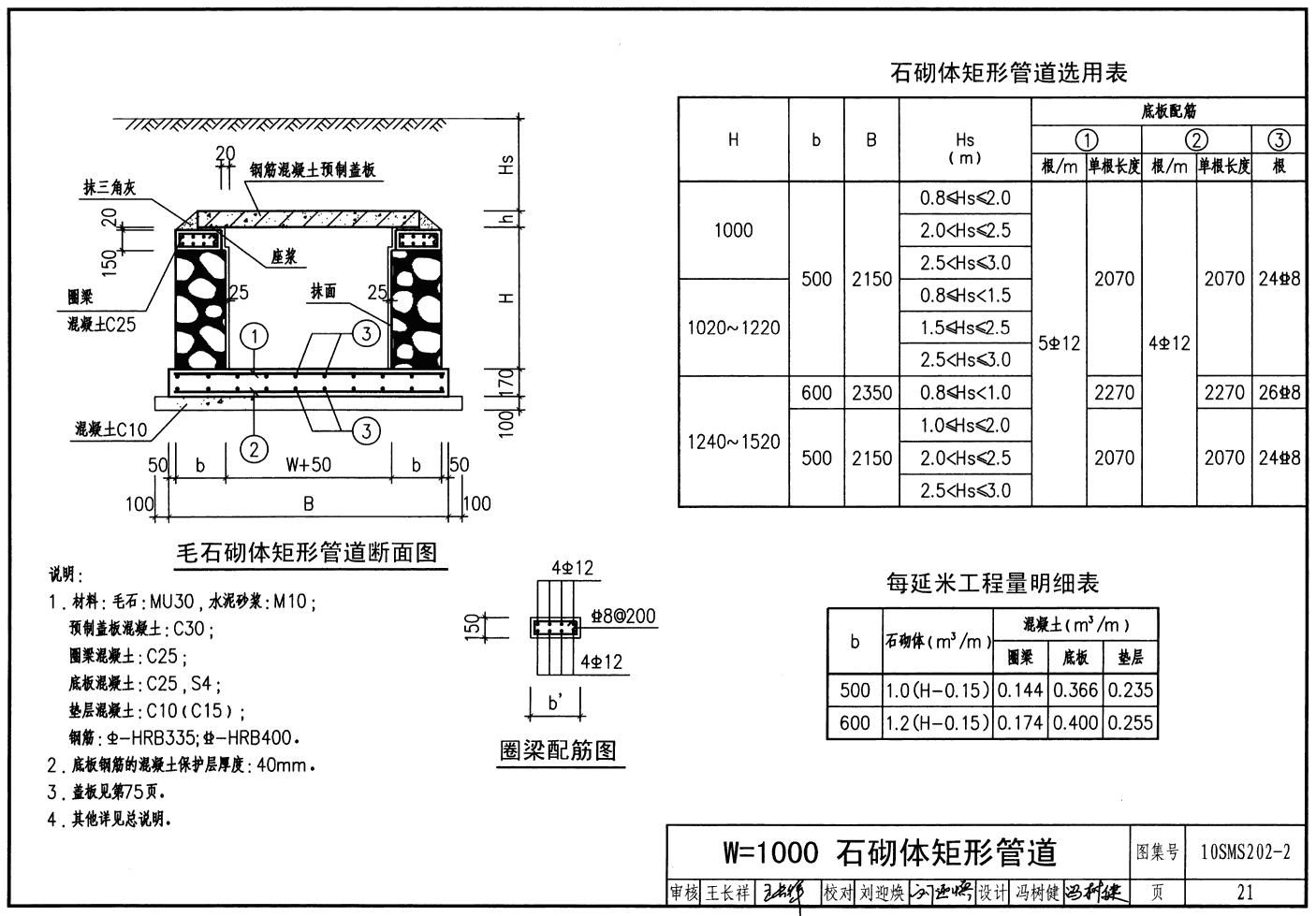

| W=1000石砌體矩形管道 | 21 |
| W=1200石砌體矩形管道 | 22 |
| W=1400石砌體矩形管道 | 23 |
| W=1600石砌體矩形管道 | 24 |
| W=1800石砌老矩形管道 | 25 |
| W=2000石砌體矩形管道 | 26 |
| W=2200石砌體矩形管道 | 27 |
| W=2400石砌體矩形管道 | 28 |
| W=2600石砌體矩形管道 | 29 |
| 矩形管道變形縫做法大樣圖 | 30 |
| 附屬構筑物 | |
| 直線檢查井 | |

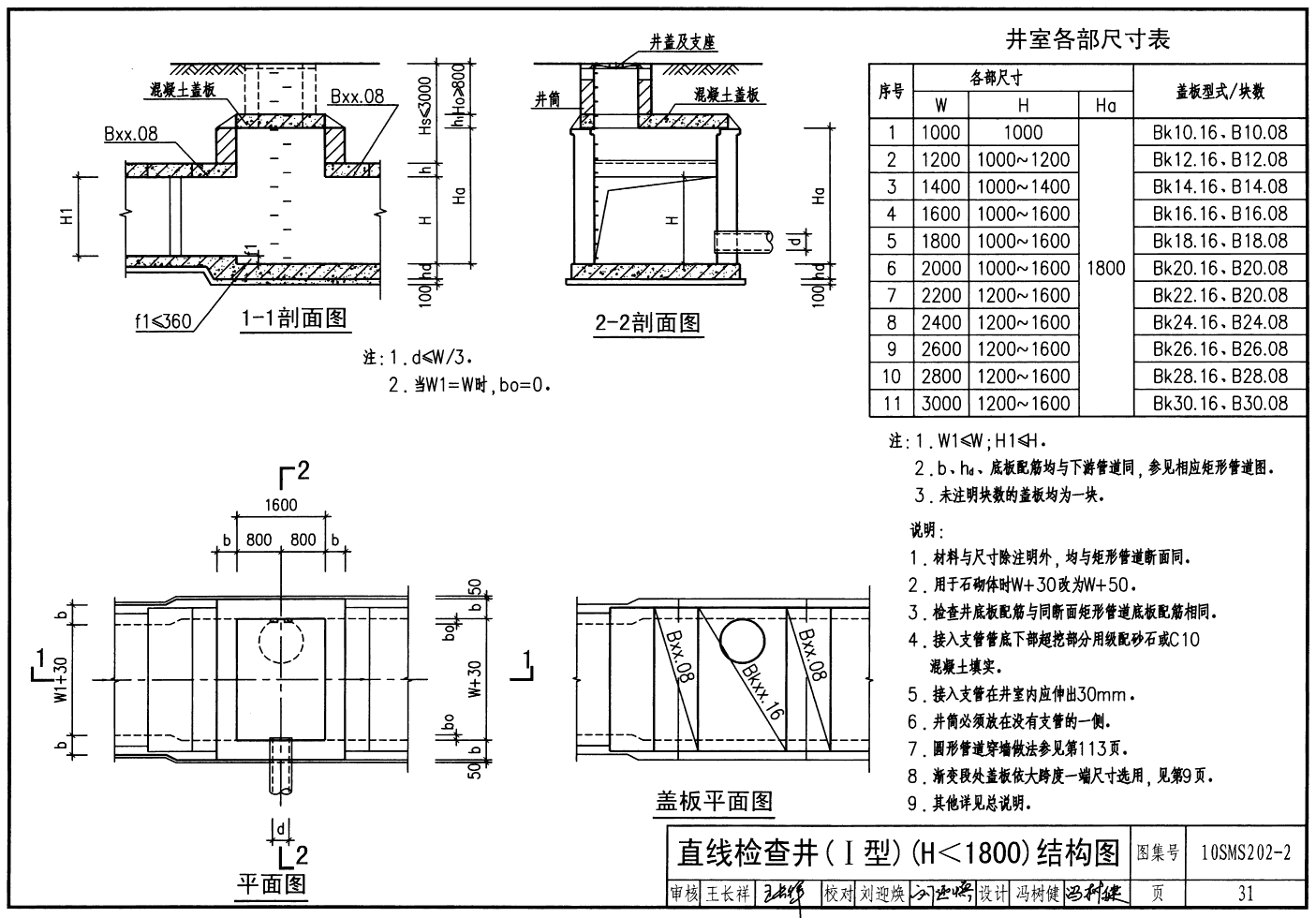

| 直線檢查井（Ⅰ型）（H＜1800）結構圖 | 31 |
| 直線檢查井（Ⅰ型）（H≥1800）結構圖 | 32 |
| 直線檢查井（Ⅱ型）結構圖 | 33 |
| 直線檢查井（Ⅱ型）各部尺寸表 | 34 |
| 轉彎檢查井 | |
| 轉彎檢查井（H＜1800）結構圖 | 35 |
| 轉彎檢查井（H≥1800）結構圖 | 36 |
| 轉彎檢查井各部尺寸表 | 37 |
| 三通檢查井 | |
| 90°三通檢查井（Ⅰ型）（H＜1400）結構圖 | 38 |
| 90°三通檢查井（Ⅰ型）（H＜1400）各部尺寸表 | 39 |
| 90°三通檢查井（Ⅰ型）（H≥1400）結構圖 | 41 |
| 90°三通檢查井（Ⅰ型）（H≥1400）各部尺寸表 | 42 |
| 90°三通檢查井（Ⅱ型）（H＜1400）結構圖 | 44 |
| 90°三通檢查井（Ⅱ型）（H＜1400）各部尺寸表 | 45 |
| 90°三通檢查井（Ⅱ型）（H≥1400）結構圖 | 46 |
| 90°三通檢查井（Ⅱ型）（H≥1400）各部尺寸表 | 47 |
| 90°三通檢查井（Ⅲ型）結構圖 | 49 |
| 90°三通檢查井（Ⅲ型）各部尺寸表 | 50 |
| 四通檢查井 | |
| 90°四通檢查井（Ⅰ型）（H＜1400）結構圖 | 52 |
| 90°四通檢查井（Ⅰ型）（H＜1400）各部尺寸表 | 53 |
| 90°四通檢查井（Ⅰ型）（H≥1400）結構圖 | 55 |
| 90°四通檢查并（Ⅰ型）（H≥1400）各部尺寸表 | 56 |
| 90°四通檢查井（Ⅱ型）（H＜1400）結構圖 | 58 |
| 90°四通檢查井（Ⅱ型）（H＜1400）各部尺寸表 | 59 |
| 90°四通檢查井（Ⅱ型）（H≥1400）結構圖 | 60 |
| 90°四通檢查井（Ⅱ型）（H≥1400）各部尺寸表 | 61 |
| 90°四通檢查井（Ⅲ型）（H＜1400）結構圖 | 62 |
| 90°四通檢查井（Ⅲ型）（H＜1400）各部尺寸表 | 63 |
| 90°四通檢查井（Ⅲ型）（H≥1400）結構圖 | 64 |
| 90°四通檢查井（Ⅲ型）（H≥1400）各部尺寸表 | 65 |
| 90°四通檢查井（Ⅳ型）結構圖 | 67 |
| 90°四通檢查井（Ⅳ型）各部尺寸表 | 68 |
| 跌水井 | |
| 跌水檢查井結構圖 | 70 |

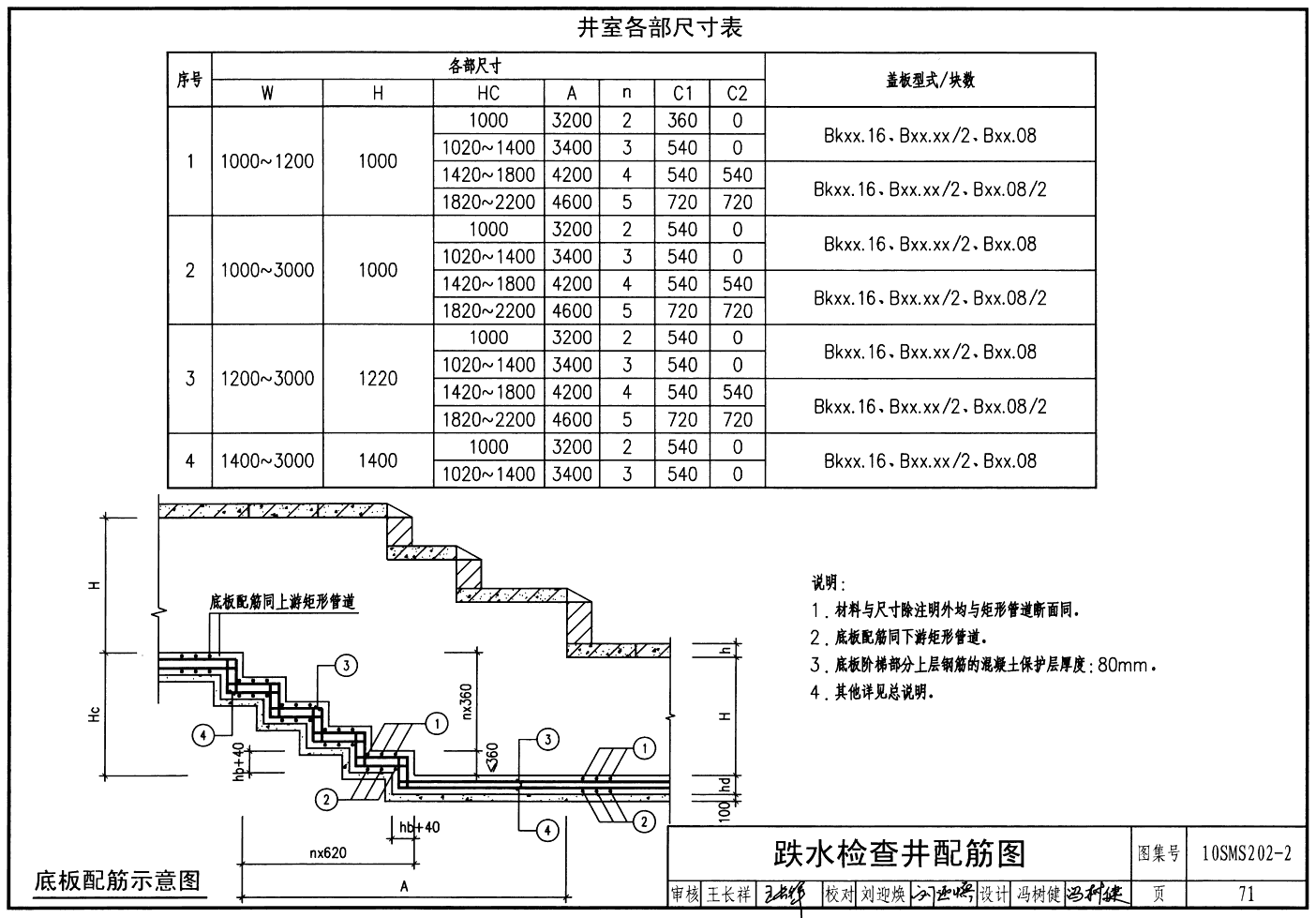

| 跌水檢查井配筋圖 | 71 |
