10K121：風口選用與安裝
- 圖集編號
- 10K121
- 圖集名稱
- 風口選用與安裝
- 定價
- 42.00 元
- 開本
- 16 開
- 主編單位
- 中國航天建筑設計研究院（集團）
內容簡介
10K121《風口選用與安裝》國家建筑標準設計圖集適用于新建、改建和擴建的民用和一般工業建筑通風空調系統中風口的選用和安裝。
本圖集編制內容包括第一部分七類常用風口，即百葉風口、散流器、噴口、旋流風口、條縫形風口、格柵風口和專用風口的選用說明、構造簡圖、規格尺寸表和性能表。第二部分包括風口的施工安裝說明和安裝節點圖。
本圖集收納了國內、外先進的風口新產品和新技術，產品品種多樣、相關數據齊全，選用方便。安裝節點通用性強，可直接指導安裝。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |

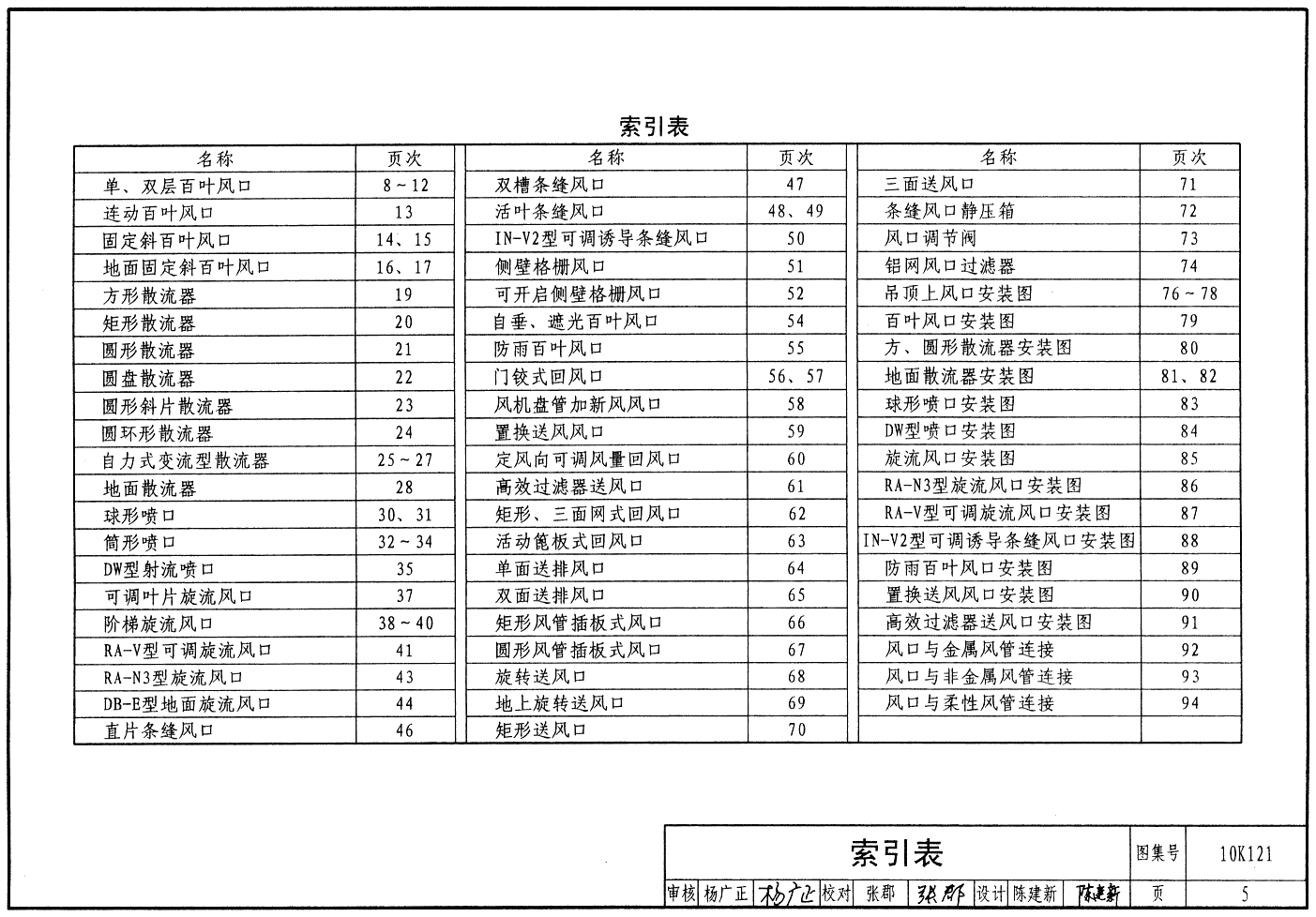

| 索引表 | 5 |
| 風口選用 | |
| 風口選用總說明 | 6 |
| 百葉風口選用說明 | 7 |
| 單、雙層百葉風口 | 8 |
| 連動百葉風口 | 13 |
| 固定斜百葉風口 | 14 |
| 地面固定斜百葉風口 | 16 |
| 散流器選用說明 | 18 |
| 方形散流器 | 19 |
| 矩形散流器 | 20 |
| 圓形散流器 | 21 |
| 圓盤形散流器 | 22 |
| 圓形斜片散流器 | 23 |
| 圓環形散流器 | 24 |
| 自力式溫控變流型散流器 | 25 |
| 地面散流器 | 30 |
| 噴口選用說明 | 31 |
| 球形噴口 | 32 |
| 筒形噴口 | 34 |
| DW型噴口 | 37 |
| 旋流風口選用說明 | 38 |
| 可調葉片旋流風口 | 39 |
| 階梯旋流風口 | 40 |
| RA-V型可調旋流風口 | 43 |
| RA-N3型旋流風口 | 45 |
| DB-E型地面旋流風口 | 46 |
| 條縫風口選用說明 | 47 |
| 直片條縫風口 | 48 |
| 雙槽條縫風口 | 49 |
| 活葉條縫風口 | 50 |
| IN-V2型可調誘導條縫風口 | 52 |
| 側壁格柵式風口 | 53 |
| 可開啟側壁格柵式風口 | 54 |
| 專用風口選用說明 | 55 |
| 自垂、遮光百葉風口 | 56 |
| 防雨百葉風口 | 57 |
| 門鉸式回風口 | 58 |
| 風機盤管加新風風口 | 60 |
| 置換送風風口 | 61 |
| 定風向可調風量回風口 | 62 |
| 高效過濾器送風口 | 63 |
| 網式回風口 | 64 |
| 活動箅板式回風口 | 65 |
| 單面送排風口 | 66 |
| 雙面送排風口 | 67 |
| 矩形風管插板式風口 | 68 |
| 圓形風管插板式風口 | 69 |
| 旋轉送風口 | 70 |
| 地上旋轉送風口 | 71 |
| 矩形送風口 | 72 |
| 三面送風口 | 73 |
| 條縫風口靜壓箱 | 74 |
| 風口調節閥 | 75 |
| 鋁網風口過濾器 | 76 |
| 風口安裝 | |
| 風口安裝總說明 | 77 |

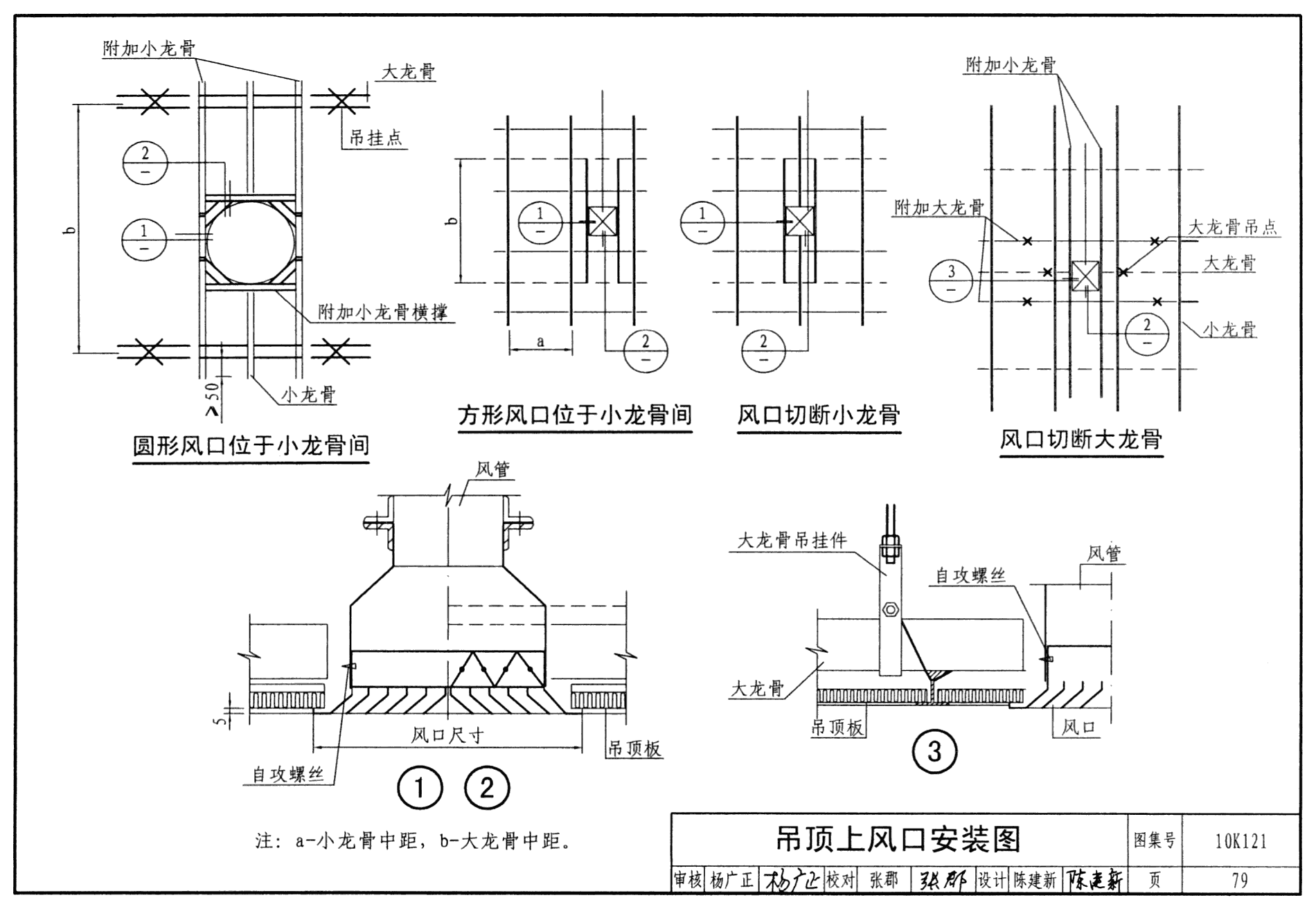

| 吊頂上風口安裝圖 | 78 |
| 百葉風口安裝圖 | 81 |
| 方、圓形散流器安裝圖 | 82 |
| 地面散流器安裝圖 | 83 |
| 球形噴口安裝圖 | 85 |
| DW型噴口安裝圖 | 86 |
| 旋流風口安裝圖 | 87 |
| RA-N3型旋流風口安裝圖 | 88 |
| RA-V型可調旋流風口安裝圖 | 89 |
| IN-V2型可調誘導條縫風口安裝圖 | 90 |
| 防雨百葉風口安裝圖 | 91 |
| 置換進風風口安裝圖 | 92 |
| 高效過濾器送風口安裝圖 | 93 |
| 風口與金屬風管連接 | 94 |
| 風口與非金屬風管連接 | 95 |
| 風口與柔性風管連接 | 96 |
樣張
更正信息
-

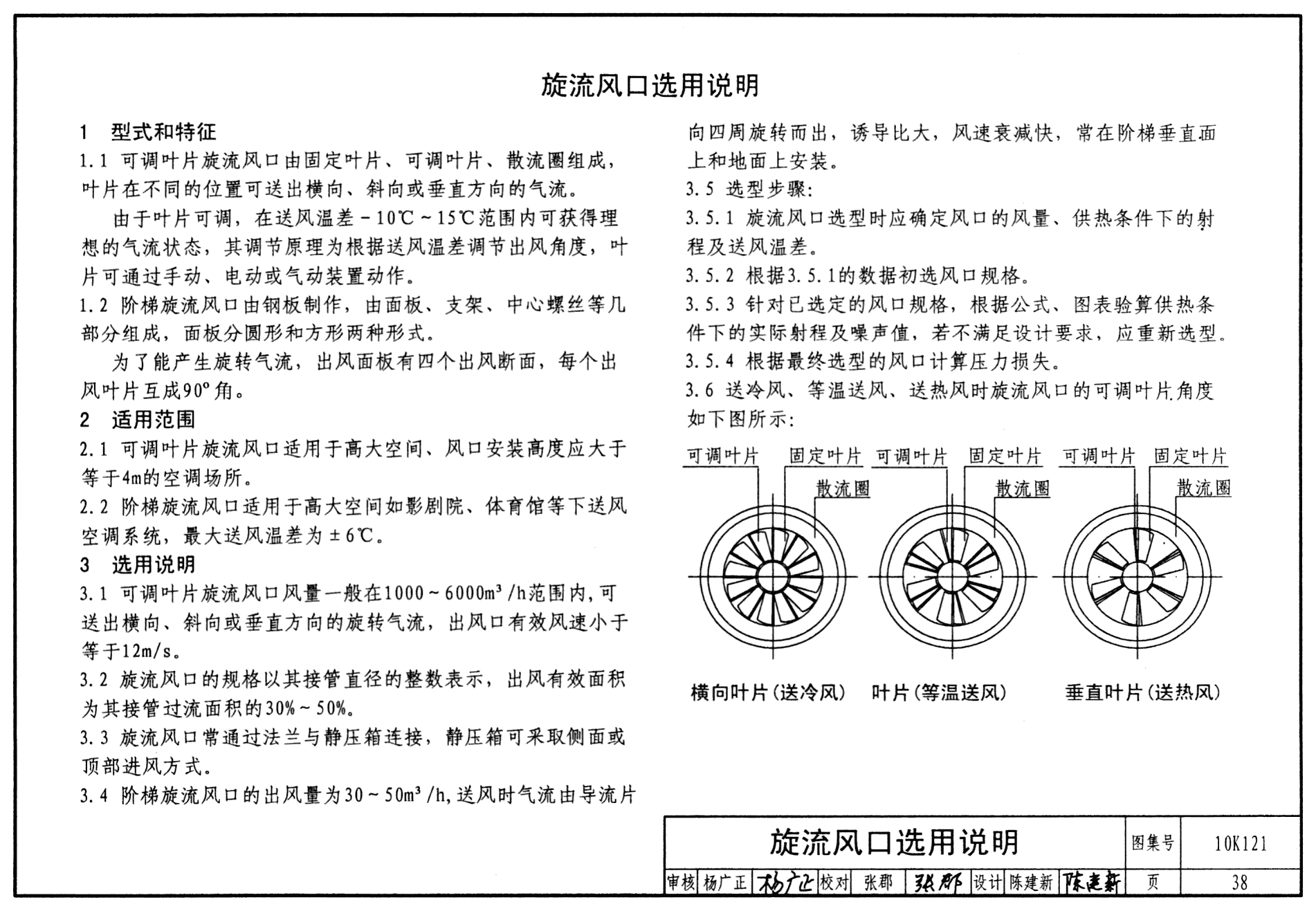

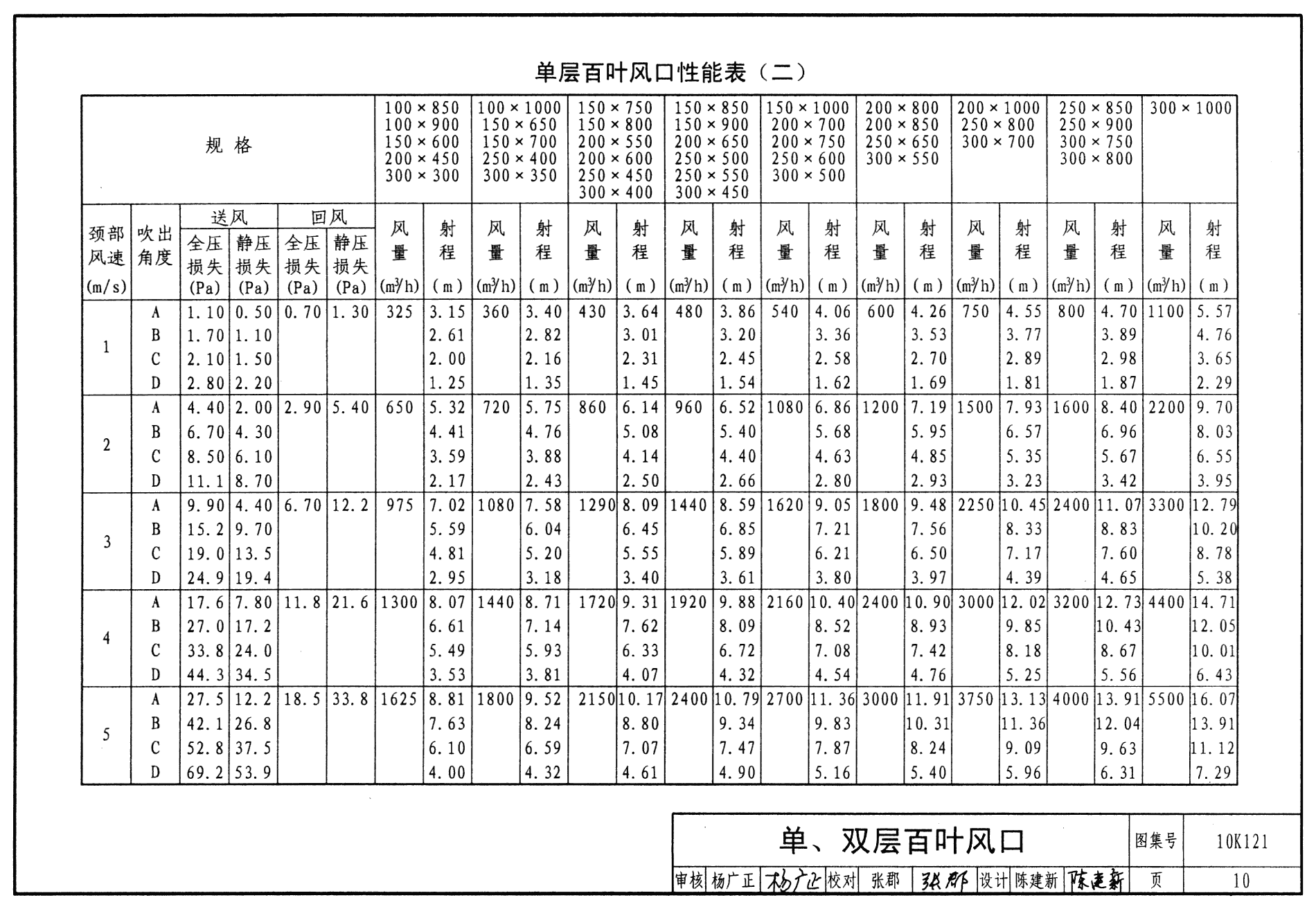

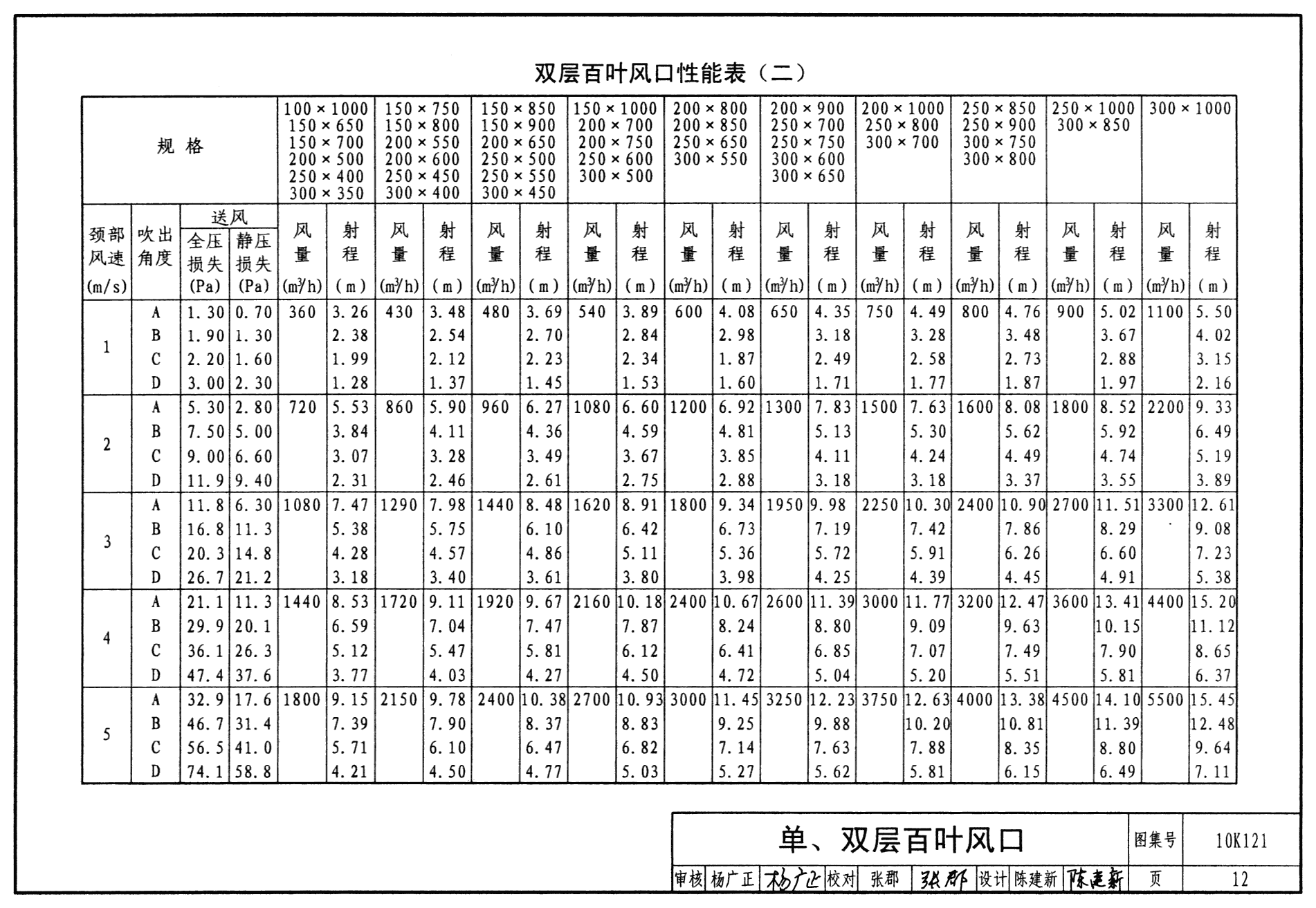

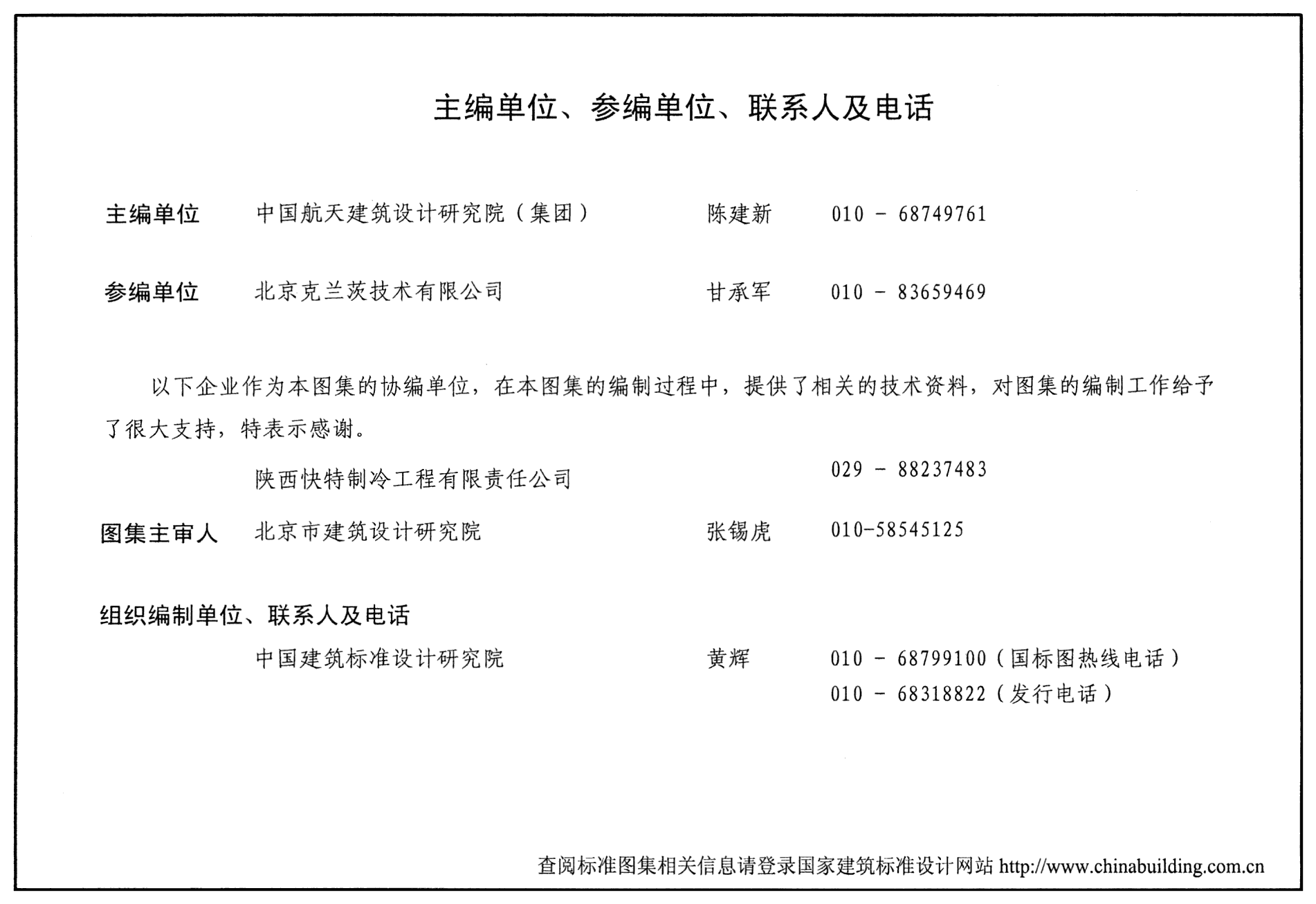

更正內容：更改頁次：第9、10、12、38、79、尾頁，共6頁。（點擊查看大圖）
-
-
-
-
-
網友推薦
-
網友【chengzhuo7704262】點評：10K121風口選用與安裝，此本圖籍給了我們關于風口的安裝與選用~在建筑中，風口的選用很重要，因為風口可以保持空氣的流通~~~特別是那種受空氣環境污染很重的室內，更需要很好很正確的通風口~因此在通風口的選用中，很重要~而安裝也是通風口必要的措施~一個好的安裝方法也特別重要，如果不知道怎么去安裝，如果把通風口安裝錯了，是很頭痛的一件事，很難得整改，此本圖籍告訴了我們安裝與選用的方法，因此很重要！我特別推薦此本圖籍~
-
網友【雨露】點評：加壓送風口選用主要控制參數為規格等。 2. 選用加壓送風口時應注意其功能，如自動開啟關閉、手動開啟關閉、手動復位、訊號輸出、遠距離控制等要求。 二、施工、安裝要點 1. 安裝風口前必須檢查操作機構是否完好，動作是否靈活有效。
