10S505：柔性接口給水管道支墩
- 圖集編號
- 10S505
- 圖集名稱
- 柔性接口給水管道支墩
- 定價
- 68.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程?hào)|北設計研究總院
內容簡介
10S505《柔性接口給水管道支墩》是對原03SS505《柔性接口給水管道支墩》的修編圖集。適用于市政及一般民用與工業建筑工程中無地下水（即地下水位低于支墩底面）及有地下水條件下（地下水位低于設計地面以下0.5m）的室外柔性接口埋地給水管道常用支墩，特殊支墩需另行設計；適用于管道內徑為100～2000mm的鑄鐵管（包括球墨鑄鐵管、未經退火處理的球態鑄鐵管等）、混凝土管（包括鋼筋混凝土管、預應力混凝土管、預應力鋼筒混凝土管）、化學管材管[包括硬聚氯乙烯圓管（UPVC）、聚乙烯圓管（PE）、玻璃纖維增強塑料管（GRP、FRP）等]；圖集適用的管道設計內水壓力為Fwd,k=0.8～1.1MPa，管頂覆土深度：當管內徑D=100～500m時，管頂覆土為Hs≥0.7m；當管內徑D=600～2000mm時，管頂覆土為Hs≥1.0m；適用于給水管道采用橡膠圈作為止水件的承插式接口和套管式柔性接口；適用于土壤等效內摩擦角Φd=20°～35°的一般性土壤地區，對于設置在淤泥、濕陷性黃土、多年凍土、膨脹土地區的支墩需另行設計，軟土地區支墩的沉降問題應特殊考慮。支墩下持力層的地基承載力特征值fak不應小于80kPa，否則應另行設計；適用于非抗震設防區和抗震設防烈度小于或等于9度的地區。圖集內容包括水平彎管、水平三通、水平管堵、垂直向上（下）彎管支墩等室外埋地管道常用支墩的選用及施工詳圖，設計人員可直接選用，施工人員可直接按圖施工。
備注
替代03SS505
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 5 |
| 水平彎管支墩簡圖 | 12 |
| 水平三通支墩簡圖 | 13 |
| 水平管堵支墩簡圖 | 14 |
| 垂直向上彎管支墩簡圖 | 15 |
| 垂直向下彎管支墩簡圖 | 16 |
| 第一部分：無地下水，F(xiàn)wd,k=0.8MPa,Φd=20° | |
| 90°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 17 |
| 45°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 18 |
| 22.5°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 19 |
| 11.25°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 20 |
| 水平三通支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 21 |
| 水平管堵支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 22 |
| 45°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 23 |
| 22.5°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 24 |
| 11.25°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 25 |
| 45°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 26 |
| 22.5°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 27 |
| 11.25°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 28 |
| 第二部分：無地下水，F(xiàn)wd,k=0.8MPa,Φd=28° | |
| 90°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 29 |
| 45°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 30 |
| 22.5°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 31 |
| 11.25°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 32 |
| 水平三通支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 33 |
| 水平管堵支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 34 |
| 45°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 35 |
| 22.5°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 36 |
| 11.25°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 37 |
| 45°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 38 |
| 22.5°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 39 |
| 11.25°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 40 |
| 第三部分：無地下水，F(xiàn)wd,k=0.8MPa,Φd=35° | |
| 90°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 41 |
| 45°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 42 |
| 22.5°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 43 |
| 11.25°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 44 |
| 水平三通支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 45 |
| 水平管堵支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 46 |
| 45°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 47 |
| 22.5°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 48 |
| 11.25°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 49 |
| 45°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 50 |
| 22.5°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 51 |
| 11.25°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 52 |
| 第四部分：無地下水，F(xiàn)wd,k=1.1MPa,Φd=20° | |
| 90°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 53 |
| 45°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 54 |
| 22.5°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 55 |
| 11.25°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 56 |
| 水平三通支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 57 |
| 水平管堵支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 58 |
| 45°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 59 |
| 22.5°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 60 |
| 11.25°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 61 |
| 45°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 62 |
| 22.5°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 63 |
| 11.25°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 64 |
| 第五部分：無地下水，F(xiàn)wd,k=1.1MPa,Φd=28° | |
| 90°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 65 |
| 45°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 66 |
| 22.5°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 67 |
| 11.25°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 68 |
| 水平三通支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 69 |
| 水平管堵支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 70 |
| 45°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 71 |
| 22.5°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 72 |
| 11.25°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 73 |
| 45°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 74 |
| 22.5°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 75 |
| 11.25°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 76 |
| 第六部分：無地下水，F(xiàn)wd,k=1.1MPa,Φd=35° | |
| 90°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 77 |
| 45°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 78 |
| 22.5°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 79 |
| 11.25°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 80 |
| 水平三通支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 81 |
| 水平管堵支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 82 |
| 45°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 83 |
| 22.5°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 84 |
| 11.25°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 85 |
| 45°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 86 |
| 22.5°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 87 |
| 11.25°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 88 |
| 第七部分：有地下水，F(xiàn)wd,k=0.8MPa,Φd=20° | |
| 90°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 89 |
| 45°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 90 |
| 22.5°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 91 |
| 11.25°水平彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 92 |
| 水平三通支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 93 |
| 水平管堵支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 94 |
| 45°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 95 |
| 22.5°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 96 |
| 11.25°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 97 |
| 45°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 98 |
| 22.5°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 99 |
| 11.25°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=20° DN=100～2000） | 100 |
| 第八部分：有地下水，F(xiàn)wd,k=0.8MPa,Φd=28° | |
| 90°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 101 |
| 45°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 102 |
| 22.5°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 103 |
| 11.25°水平彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 104 |
| 水平三通支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 105 |
| 水平管堵支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 106 |
| 45°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 107 |
| 22.5°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 108 |
| 11.25°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 109 |
| 45°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 110 |
| 22.5°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 111 |
| 11.25°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=28° DN=100～2000） | 112 |
| 第九部分：有地下水，F(xiàn)wd,k=0.8MPa,Φd=35° | |
| 90°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 113 |
| 45°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 114 |
| 22.5°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 115 |
| 11.25°水平彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 116 |
| 水平三通支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 117 |
| 水平管堵支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 118 |
| 45°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 119 |
| 22.5°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 120 |
| 11.25°垂直向上彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 121 |
| 45°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 122 |
| 22.5°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 123 |
| 11.25°垂直向下彎管支墩（Fwd,k=0.8MPa,Φd=35° DN=100～2000） | 124 |
| 第十部分：有地下水，F(xiàn)wd,k=1.1MPa,Φd=20° | |
| 90°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 125 |
| 45°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 126 |
| 22.5°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 127 |
| 11.25°水平彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 128 |
| 水平三通支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 129 |
| 水平管堵支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 130 |
| 45°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 131 |
| 22.5°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 132 |
| 11.25°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 133 |
| 45°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 134 |
| 22.5°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 135 |
| 11.25°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=20° DN=100～2000） | 136 |
| 第十一部分：有地下水，F(xiàn)wd,k=1.1MPa,Φd=28° | |
| 90°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 137 |
| 45°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 138 |
| 22.5°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 139 |
| 11.25°水平彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 140 |
| 水平三通支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 141 |
| 水平管堵支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 142 |
| 45°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 143 |
| 22.5°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 144 |
| 11.25°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 145 |
| 45°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 146 |
| 22.5°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 147 |
| 11.25°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=28° DN=100～2000） | 148 |
| 第十二部分：有地下水,Fwd,k=1.1MPa,Φd=35° | |
| 90°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 149 |
| 45°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 150 |
| 22.5°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 151 |
| 11.25°水平彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 152 |
| 水平三通支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 153 |
| 水平管堵支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 154 |
| 45°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 155 |
| 22.5°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 156 |
| 11.25°垂直向上彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 157 |
| 45°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 158 |
| 22.5°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 159 |
| 11.25°垂直向下彎管支墩（Fwd,k=1.1MPa,Φd=35° DN=100～2000） | 160 |

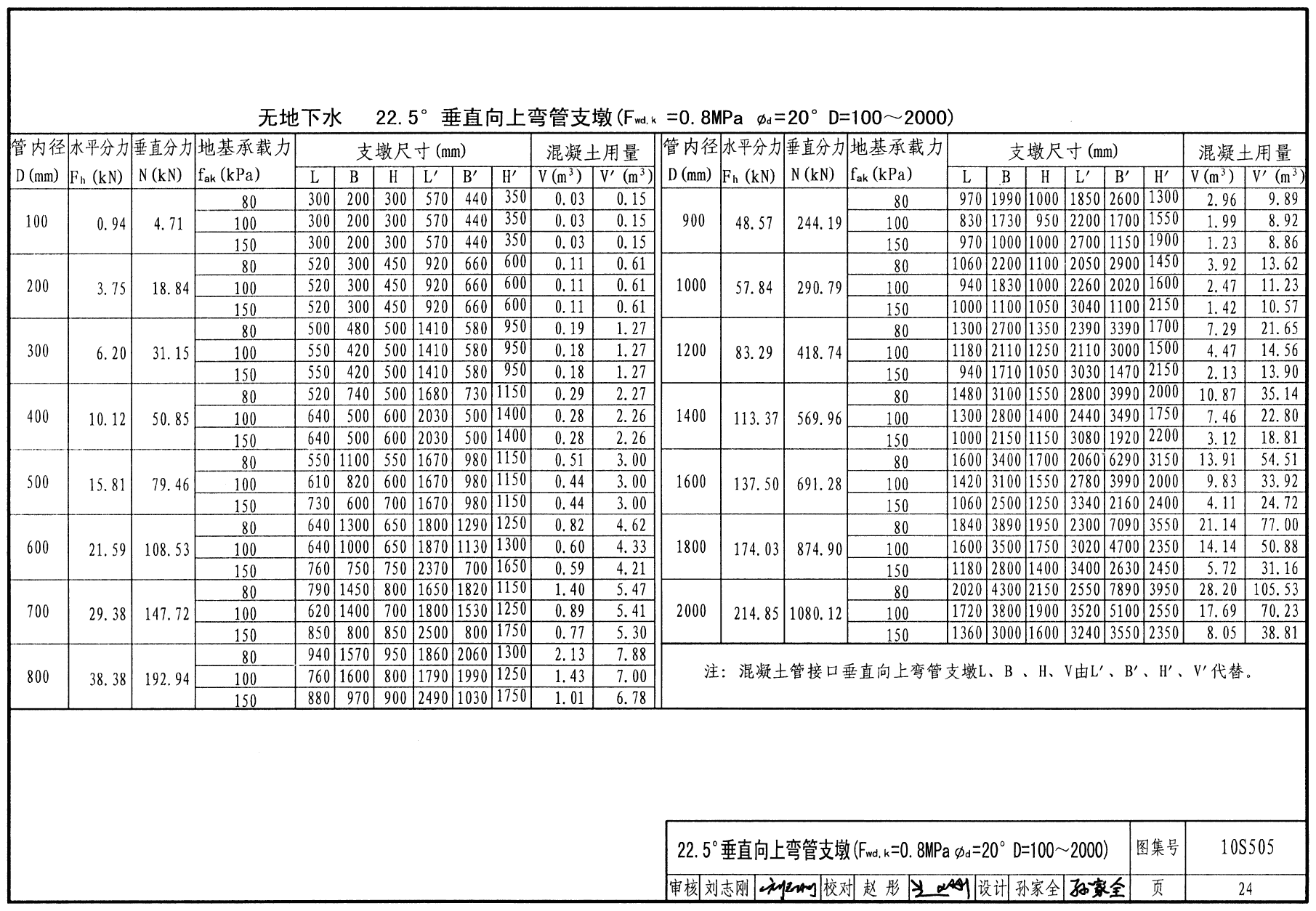

樣張
更正信息
網友推薦
-
網友【kedawgk】點評：本圖集前身03SS505《柔性接口給水管道支墩》?？梢詰?yīng)用于市政及一般民用與工業建筑工程中無地下水（即地下水位低于支墩底面）及有地下水條件下（地下水位低于設計地面以下0.5m）的室外柔性接口埋地給水管道常用支墩，特殊支墩需另行設計；適用于管道內徑為100～2000mm的鑄鐵管（包括球墨鑄鐵管、未經退火處理的球態鑄鐵管等）、混凝土管（包括鋼筋混凝土管、預應力混凝土管、預應力鋼筒混凝土管）、化學管材管[包括硬聚氯乙烯圓管（UPVC）、聚乙烯圓管（PE）、玻璃纖維增強塑料管（GRP、FRP）等]；圖集適用的管道設計內水壓力為Fwd,k=0.8～1.1MPa，管頂覆土深度：當管內徑D=100～500m時，管頂覆土為Hs≥0.7m；當管內徑D=600～2000mm時，管頂覆土為Hs≥1.0m；適用于給水管道采用橡膠圈作為止水件的承插式接口和套管式柔性接口；適用于土壤等效內摩擦角Φd=20°～35°的一般性土壤地區，對于設置在淤泥、濕陷性黃土、多年凍土、膨脹土地區的支墩需另行設計，軟土地區支墩的沉降問題應特殊考慮。支墩下持力層的地基承載力特征值fak不應小于80kPa，否則應另行設計；適用于非抗震設防區和抗震設防烈度小于或等于9度的地區。圖集內容包括水平彎管、水平三通、水平管堵、垂直向上（下）彎管支墩等室外埋地管道常用支墩的選用及施工詳圖，設計人員可直接選用，施工人員可直接按圖施工。
-
網友【kwok】點評：內容包括水平彎管、水平三通、水平管堵、垂直向上（下）彎管支墩等室外埋地管道常用支墩的選用及施工詳圖，設計人員可直接選用，施工人員可直接按圖施工
-
網友【happywb2008】點評：新版圖集，取代無標準的麻煩
-
網友【xuyi921】點評：內容詳盡，設計必備，值得購買！
-
網友【yyl2004】點評：這本圖集是對原03SS505《柔性接口給水管道支墩》圖集的修編。與原圖集相比，本次修編根據現行規范對支墩進行了重新設計，增大了圖集的適用范圍，同時適用于市政給水管道和小區給水管道施工；改變了編排方式，增加了目錄索引，作為施工類圖集，方便了設計選用，和施工人員照?qǐng)D施工。
-
網友【whl0104】點評：適用于市政及一般民用與工業建筑工程中無地下水（即地下水位低于支墩底面）及有地下水條件下（地下水位低于設計地面以下0.5m）的室外柔性接口埋地給水管道常用支墩，特殊支墩需要另行設計；適用于管道內徑為100～2000mm的鑄鐵管(包括球墨鑄鐵管、未經退火處理的球態鑄鐵管等)、混凝土管(包括鋼筋混凝土管、預應力混凝土管、預應力鋼筒混凝土管)、化學管材管(包括硬聚氯乙烯圓管(UPVC)、聚乙烯圓管(PE)、玻璃纖維增強塑料管(GRP、FRP)等)；其主要內容包括：水平彎管、水平三通、水平管堵、垂直向上（下）彎管支墩等室外埋地管道常用支墩的選用及施工詳圖。與原圖集相比，本次修編根據現行規范對支墩進行了重新設計，增大了圖集的適用范圍，同時適用于市政給水管道和小區給水管道施工；改變了編排方式，增加了目錄索引，作為施工類圖集，方便了設計選用，和施工人員照?qǐng)D施工。
