10J121：外墻外保溫建筑構造
- 圖集編號
- 10J121
- 圖集名稱
- 外墻外保溫建筑構造
- 定價
- 58.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
10J121《外墻外保溫建筑構造》國家建筑標準設計圖集是根據國家建筑節能設計相關規范、標準編制的。
本圖集替代02J121-1《外墻外保溫建筑構造（一）》、99J121-2與99（03）J121-2《外墻外保溫建筑構造（二）》（含2003年局部修改版）和06J121-3《外墻外保溫建筑構造（三）》。上述圖集自實行以來，對我國外墻外保溫的發展起了很大的促進作用。隨著外保溫材料和技術的發展和國家對外保溫的防火要求，并借鑒先進國家的成熟經驗，對外墻外保溫有了新的要求，加之相關的標準也在修訂之中，為滿足工程技術的需要，有必要對上述圖集進行修訂，并將分散在各個圖集中的外保溫系統和建筑構造整合在一本圖集中。整合后的圖集更容易查找，使用更方便。
本圖集增加了外墻外保溫系統構造和技術要求、外墻外保溫系統和材料防火性能要求等。
本圖集適用于我國嚴寒、寒冷和夏熱冬冷地區民用建筑和工業建筑，以及既有建筑節能改造的外墻外保溫工程；抗震設防烈度不小于8度的地區、基層為混凝土和砌體結構的墻體外墻外保溫工程。本圖集供設計及施工人員使用。
圖集中編入了粘貼保溫板系統、膠粉EPS顆粒系統、EPS現澆混凝土系統、EPS鋼絲網架現澆混凝土系統、膠粉EPS顆粒貼砌保溫板系統、現場噴涂硬泡聚氨酯系統、保溫裝飾板系統七種外墻外保溫系統和作為附錄的巖棉系統外墻外保溫系統。
圖集包括各種外墻外保溫系統的基本構造、組成材料的性能指標，墻體、門窗洞口、勒腳、陽臺、變形縫、空調擱板等建筑部位的構造詳圖，不同氣候分區、不同基層墻體、不同傳熱系數的各種系統保溫層厚度，特別是結合公安部、住房和城鄉建設部《民用建筑外保溫及外墻裝飾防火暫行規定》（公通字[2009]46號文）的要求編制了防火隔離帶的構造。
備注
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 術語 | 9 |
| A型－粘貼保溫板外保溫系統 | |
| 說明 | A-1 |

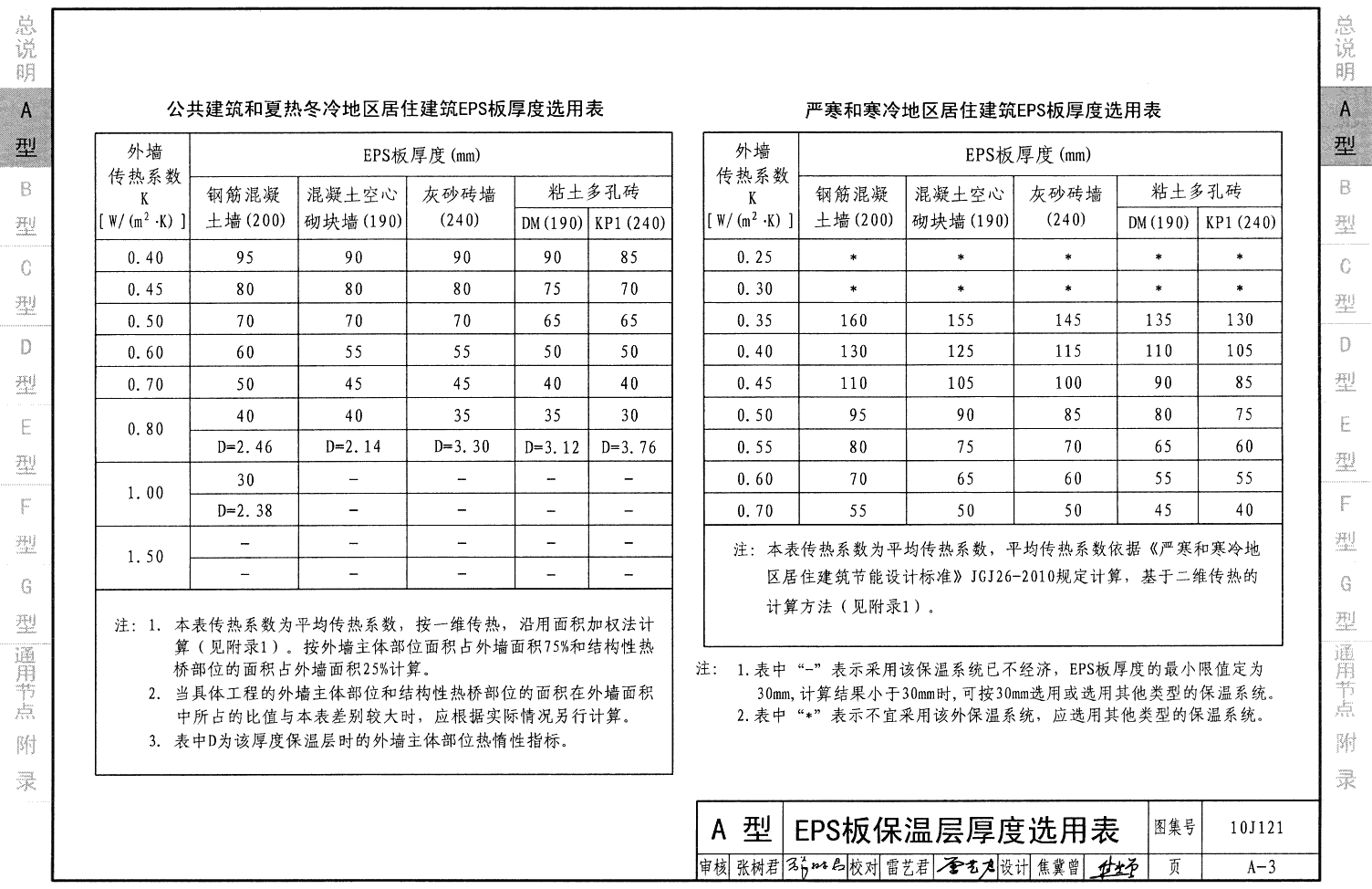

| EPS板保溫層厚度選用表 | A-3 |
| XPS板保溫層厚度選用表 | A-4 |
| PUR板保溫層厚度選用表 | A-5 |
| A1型窗口節點構造（涂料） | A-6 |

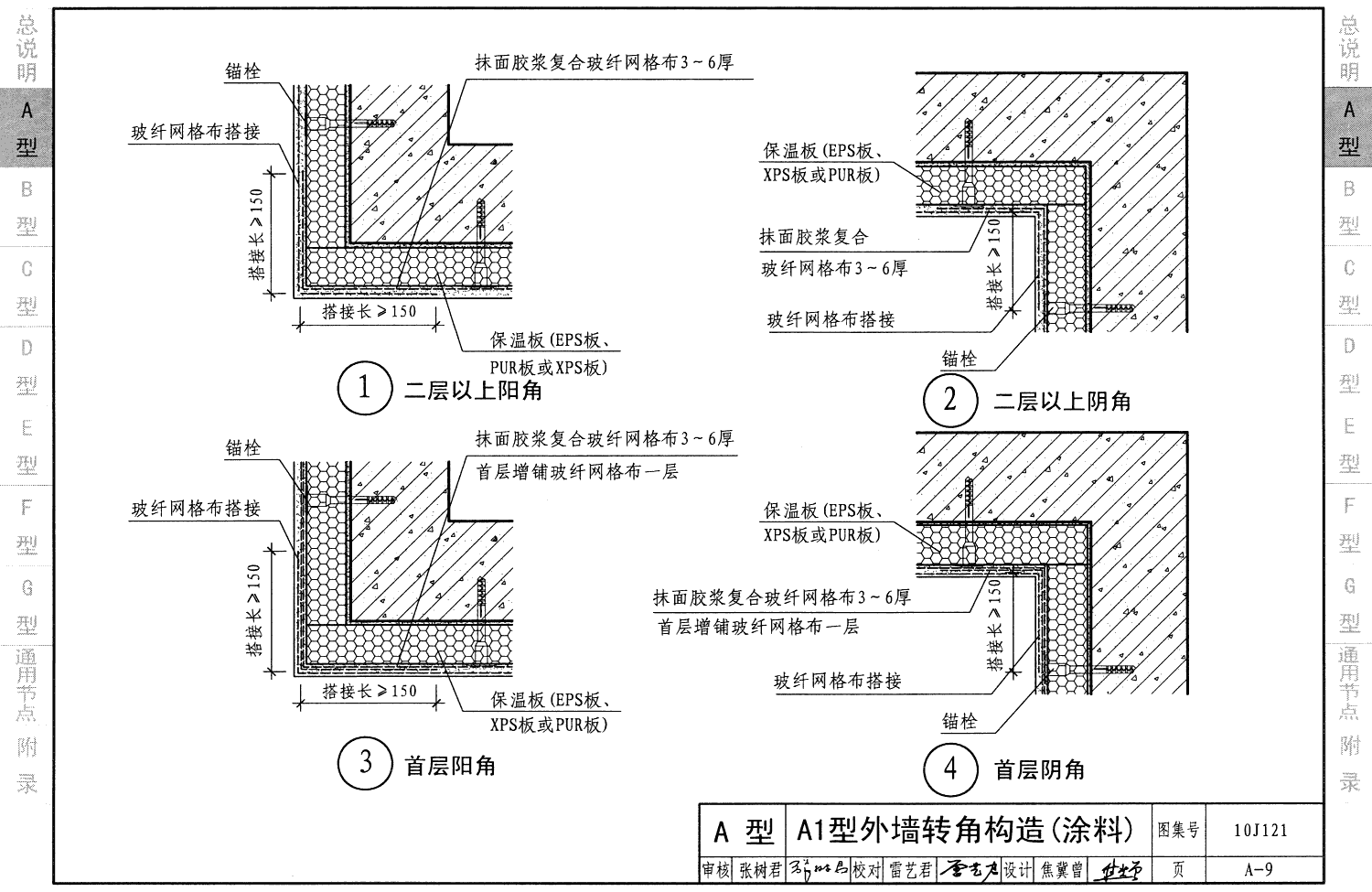

| A1型外墻轉角構造（涂料） | A-9 |

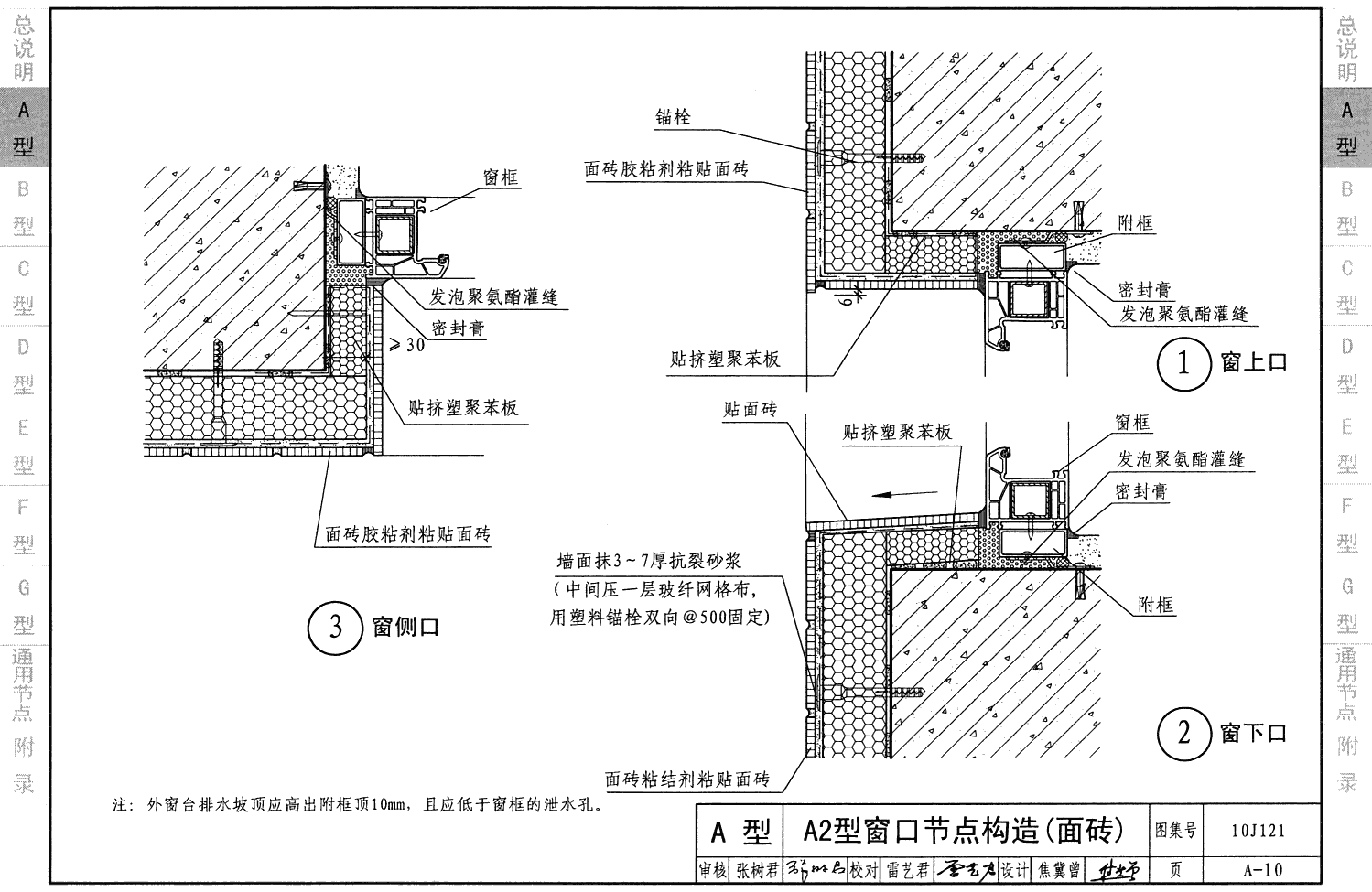

| A2型窗口節點構造（面磚） | A-10 |
| A2型窗套、外墻轉角（面磚） | A-12 |
| B型－膠粉EPS顆粒保溫漿料外保溫系統 | |
| 說明 | B-1 |
| 膠粉EPS顆粒保溫漿料外保溫系統保溫層厚度選用表 | B-3 |
| B1型窗口節點構造（涂料） | B-4 |
| B2型窗口節點構造（面磚） | B-7 |
| 外墻轉角構造 | B-10 |
| C型－EPS板現澆混凝土外保溫系統 | |
| 說明 | C-1 |
| EPS板現澆混凝土外保溫系統保溫層厚度選用表 | C-3 |
| C1型窗口節點構造（涂料） | C-4 |
| C1型窗套、外墻轉角（涂料） | C-6 |
| C2型窗口節點構造（涂料） | C-7 |
| C2型窗套、外墻轉角（涂料） | C-9 |
| C2型窗口節點構造（面磚） | C-10 |
| C2型窗套、外墻轉角（面磚） | C-12 |
| D型－EPS鋼絲網架板現澆混凝土外保溫系統 | |
| 說明 | D-1 |
| EPS鋼絲網架板現澆混凝土外保溫系統保溫層厚度選用表 | D-3 |
| D1型窗口節點構造 | D-4 |
| D2型窗口節點構造（涂料） | D-6 |
| D2型窗口節點構造（面磚） | D-8 |
| 帶窗套窗口（面磚） | D-10 |
| 外墻轉角構造（面磚） | D-11 |
| E型－膠粉EPS顆粒漿料貼砌EPS板外保溫系統 | |
| 說明 | E-1 |
| 膠粉EPS顆粒漿料貼砌EPS板外保溫系統保溫層厚度選用表 | E-2 |
| 窗口節點構造 | E-3 |
| 帶窗套窗口 | E-5 |
| 外墻轉角構造 | E-6 |
| F型－現場噴涂硬泡PUR外保溫系統 | |
| 說明 | F-1 |
| 現場噴涂硬泡PUR外保溫系統保溫厚度選用表 | F-2 |
| 窗口節點構造 | F-3 |
| G型－保溫裝飾板外保溫系統 | |
| 說明 | G-1 |
| 保溫裝飾板（PUR保溫層）外保溫系統保溫層厚度選用表 | G-3 |
| 保溫裝飾板外保溫構造 | G-4 |
| 保溫裝飾板外保溫固定件布置圖 | G-5 |
| 窗口節點構造 | G-6 |
| 凸窗窗口 | G-8 |
| 外墻轉角構造 | G-9 |
| 保溫裝飾板外保溫排水、透氣孔 | G-10 |
| 通用節點 | |

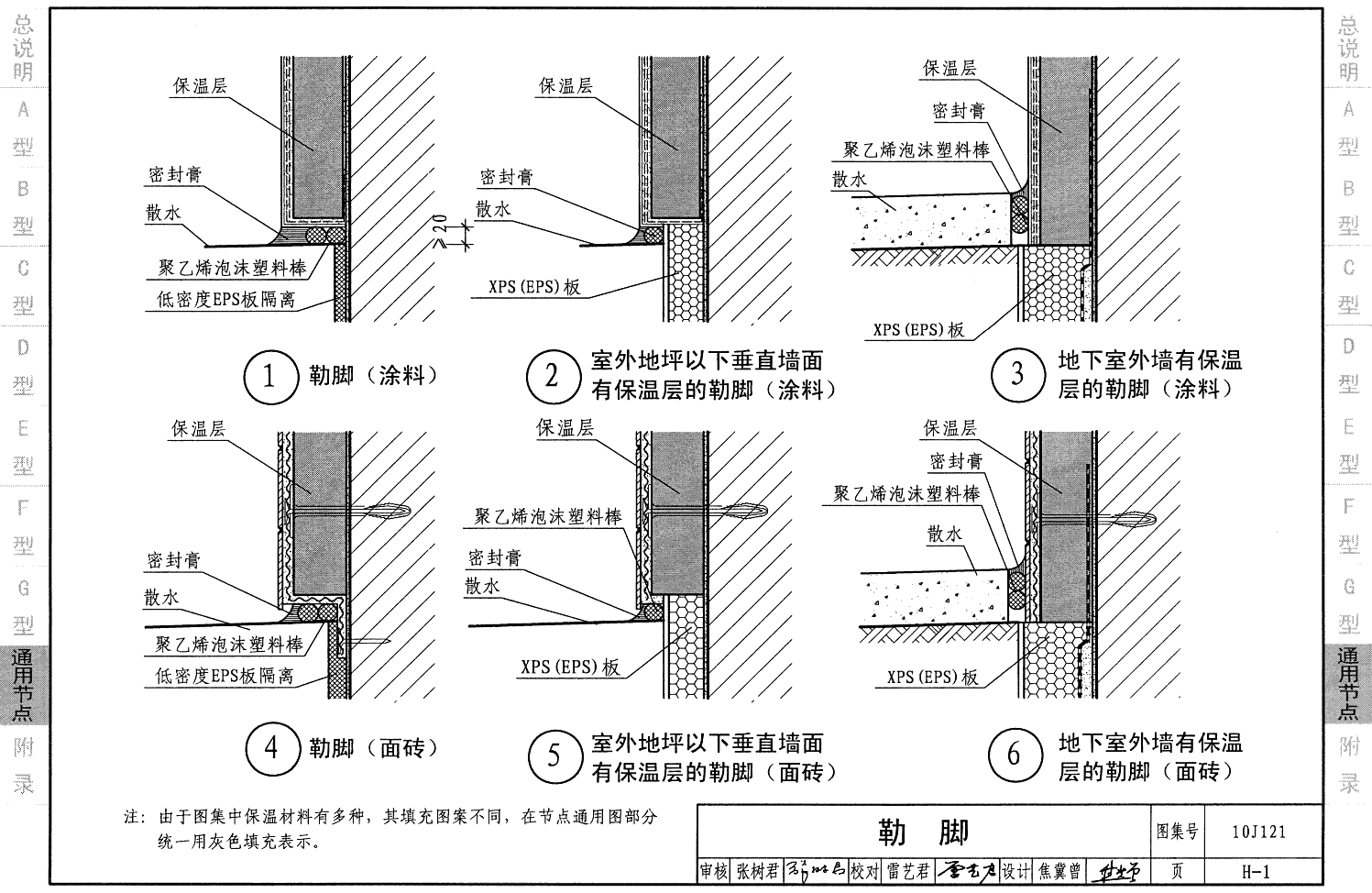

| 勒腳 | H-1 |

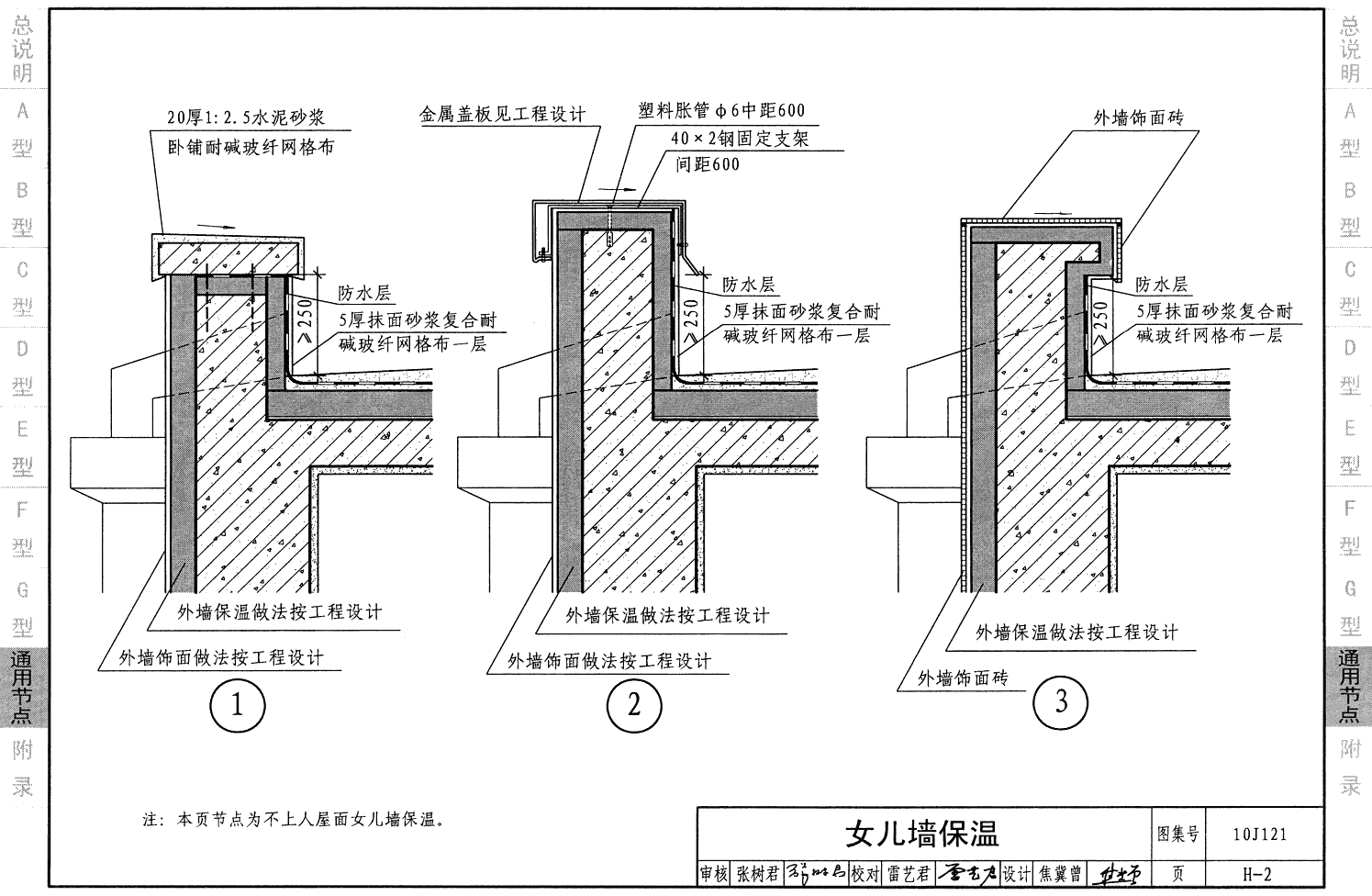

| 女兒墻保溫 | H-2 |
| 凸窗窗口 | H-4 |
| 金屬窗臺板 | H-5 |
| 陽臺保溫構造 | H-6 |
| 變形縫 | H-9 |
| 系統變形縫 | H-11 |
| 塑料滴水線、分格縫、轉角件 | H-12 |
| 空調機擱板、雨水管 | H-13 |
| 巖棉防火隔離帶構造 | H-14 |
| 泡沫混凝土防火隔離帶構造 | H-15 |
| 擋火梁構造 | H-16 |
| 涂料飾面做法 | H-17 |
| 附錄 | |
| 外墻平均傳熱系數計算 | 附錄1 |

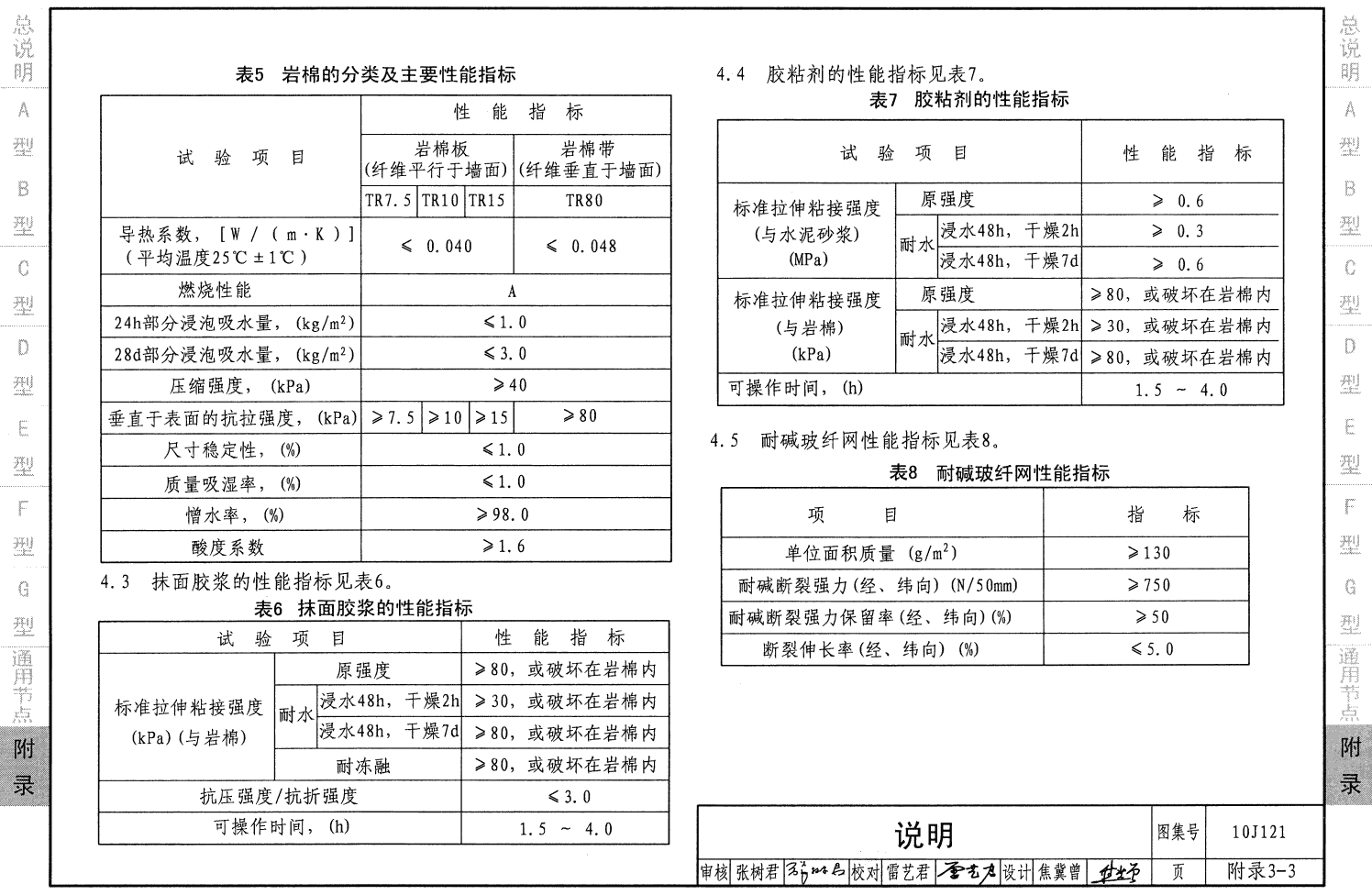

| 外墻外保溫主要材料性能指標 | 附錄2 |

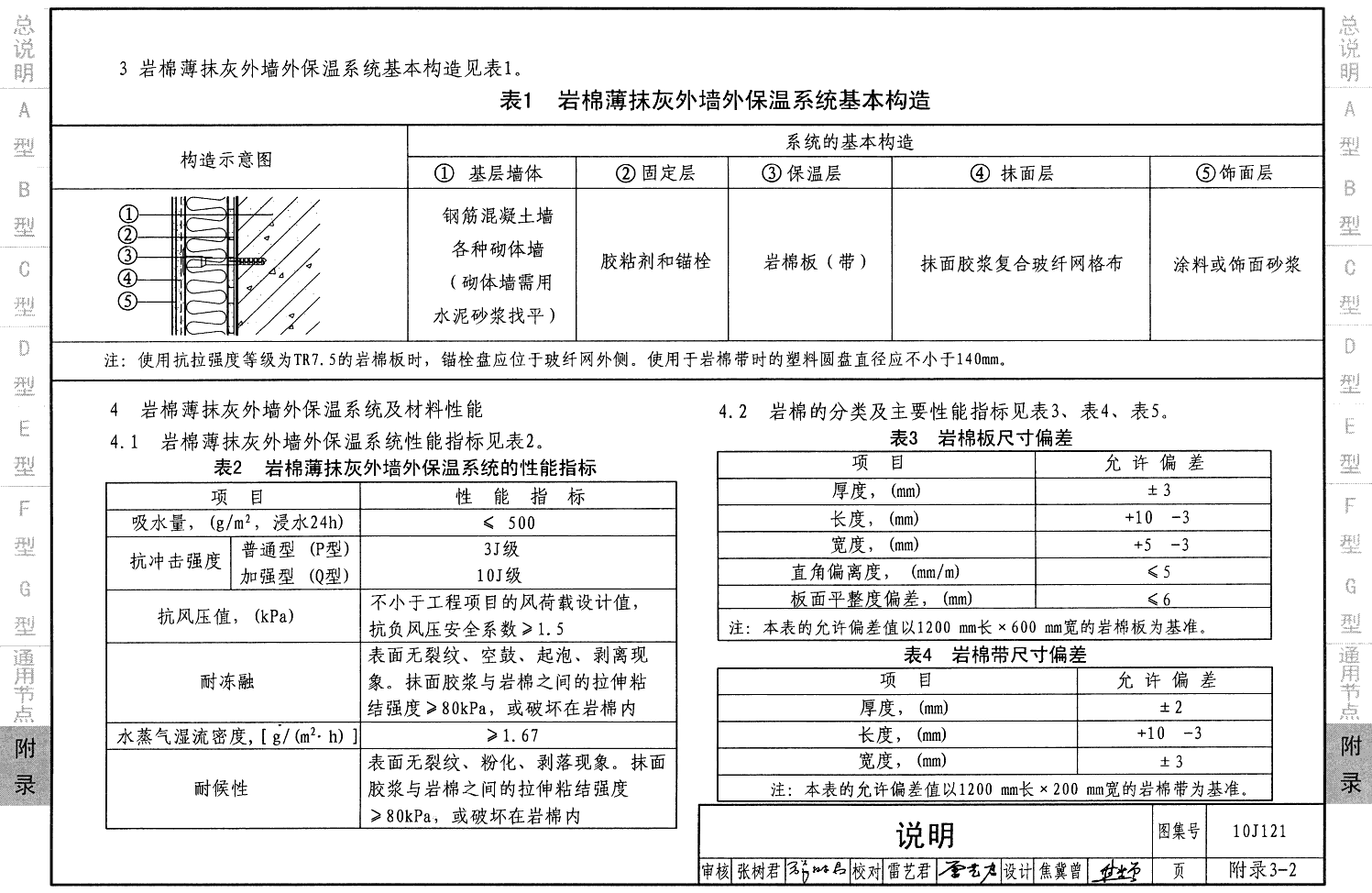

| 巖棉薄抹灰外墻外保溫系統 | 附錄3 |
| 相關技術資料 | 106 |
樣張
網友推薦
-
網友【snyygy_0314】點評：本圖集增加了外墻外保溫系統構造和技術要求、外墻外保溫系統和材料防火性能要求等
-
網友【yyl2004】點評：這段時間，正在做節能的工程，有了這個圖集的指導，對于外墻保溫工程的施工、預算等資料的查詢更加方便。圖集中編入了粘貼保溫板系統、膠粉EPS顆粒系統、保溫裝飾板系統七種外墻外保溫系統。
-
網友【lovey】點評：本圖集是替代02J121-1、99J121-2、99(03)J121-2、06J121-3的。本圖集適用于我國嚴寒、寒冷和夏熱冬冷地區民用建筑和工業建筑，以及既有建筑節能改造的外墻外保溫工程；抗震設防烈度不小于8度的地區、基層為混凝土和砌體結構的墻體外墻外保溫工程。本圖集供設計及施工人員使用。 圖集中編入了粘貼保溫板系統、膠粉EPS顆粒系統、EPS現澆混凝土系統、EPS鋼絲網架現澆混凝土系統、膠粉EPS顆粒貼砌保溫板系統、現場噴涂硬泡聚氨酯系統、保溫裝飾板系統七種外墻外保溫系統和作為附錄的巖棉系統外墻外保溫系統。 圖集包括各種外墻外保溫系統的基本構造、組成材料的性能指標，墻體、門窗洞口、勒腳、陽臺、變形縫、空調擱板等建筑部位的構造詳圖，不同氣候分區、不同基層墻體、不同傳熱系數的各種系統保溫層厚度，特別是結合公安部、住房和城鄉建設部《民用建筑外保溫及外墻裝飾防火暫行規定》（公通字[2009]46號文）的要求編制了防火隔離帶的構造。
-
網友【xxxujin】點評：該圖集對目前市場上成熟外保溫體系做了系統的總結和梳理，尤其是對之前各外保溫圖集做了必要的替換，統一了做法。較之以前更利于建筑專業設計、施工選用和參考。
-
網友【okokooo】點評：10J121外墻外保溫建筑構造,很好的詮釋了外墻外保溫的做法?，F(xiàn)在工程中都大部分的要體現出節能的措施，國家也希望能讓建筑更好的節能，這樣才能好的節約資源，更好的進行可持續發展的戰略. 此圖籍解決了我們在做外保溫時的難題，因此對我們工程師來說很有作用?。√貏e是南方，外保溫還沒有北方那么的發達，因此可能對我們來說，圖籍的引導是更重要的！因此我特意來推薦此圖籍~~~值得~
-
網友【chengzhuo7704262】點評：0J121外墻外保溫建筑構造,因為墻面作為建筑物的外表層，需經受一切外界氣候的影響，如熱、冷、冰凍、雪、雹、雨和風等。水、溫度變化、環境污染交替地、持續不斷地作用于外墻面，使外墻面產生裂縫，產生霉菌。建筑物受到損壞，居住者的身體受到影響，取暖成本也大幅提高。相對于昂貴的建筑物維修費用，外墻外保溫體系的價值遠遠高于其自身成本。它把建筑物外表“包裹“保護起來，在滿足了建筑物的保溫性能的同時，大大延長了建筑物的壽命。外墻外保溫體系是新建筑最好的外墻防護體系，也是老建筑物最好的維修體系。 除此以外，外墻外保溫體系飾面層豐富的色彩和紋理、外裝飾構件為建筑物立面創造不同有個性的美學效果，對老房建筑尤其具有特殊的意義。因為外保溫對建筑的壽命與美觀都起著重要的意義，所以現在的外保溫還是很流行，因此我推薦在做外保溫時，使用此本圖籍作為參考資料
-
網友【yyl2004】點評：節能減排環保是當今建筑發展的一個趨勢，所以原來的圖集的一些做法不能滿足實際的需要，這次改版后的圖集增加了外墻外保溫系統構造和技術要求、外墻外保溫系統和材料防火性能要求等。 本圖集適用于我國嚴寒、寒冷和夏熱冬冷地區民用建筑和工業建筑，以及既有建筑節能改造的外墻外保溫工程；抗震設防烈度不小于8度的地區、基層為混凝土和砌體結構的墻體外墻外保溫工程。本圖集供設計及施工人員使用。 圖集中編入了粘貼保溫板系統、膠粉EPS顆粒系統、EPS現澆混凝土系統、EPS鋼絲網架現澆混凝土系統、膠粉EPS顆粒貼砌保溫板系統、現場噴涂硬泡聚氨酯系統、保溫裝飾板系統七種外墻外保溫系統和作為附錄的巖棉系統外墻外保溫系統。
-
網友【wangrongshun】點評：公安部消防局2011年65號文要求從嚴執行外墻外保溫采用不燃材料，當?shù)叵啦块T也要求采用不燃材料的外保溫系統?！?0J121外墻外保溫建筑構造》附錄3詳細介紹了巖棉板薄抹灰外墻外保溫系統做法，解了燃眉之急，謝謝!!
