10R504 10K509：暖通動力施工安裝圖集（一）（水系統）
- 圖集編號
- 10R504 10K509
- 圖集名稱
- 暖通動力施工安裝圖集（一）（水系統）
- 定價
- 51.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
10K509、10R504《暖通動力施工安裝圖集（一）（水系統）》國家建筑標準設計圖集適用于以下范圍：新建、改建和擴建的民用及工業建筑采暖空調專業水系統的常用設備、儀表與附件的安裝及系統常見做法；適用介質為蒸汽、熱水；工作壓力小于等于2.5MPa，溫度小于等于200℃。
本圖集編制內容包括暖通空調專業水系統的常用設備、儀表與附件的安裝及系統常見做法，具體內容有：散熱器安裝，戶用熱量表安裝，管道穿墻做法，集氣罐安裝，分（集）水器、分汽缸安裝，設備進出口柔性接頭、水箱、熱力入口、除污器、壓力表及壓力傳感器安裝，溫度計及溫度傳感器安裝，補償器前后固定支架設置位置示意等。
本圖集的特點：整合已有相關國標圖集，查漏補缺，補充完善；以指導安裝為目標，注重圖集的實用性，供廣大設計、施工人員參考、使用。
目錄
| 目 錄 | 1 |
|---|---|

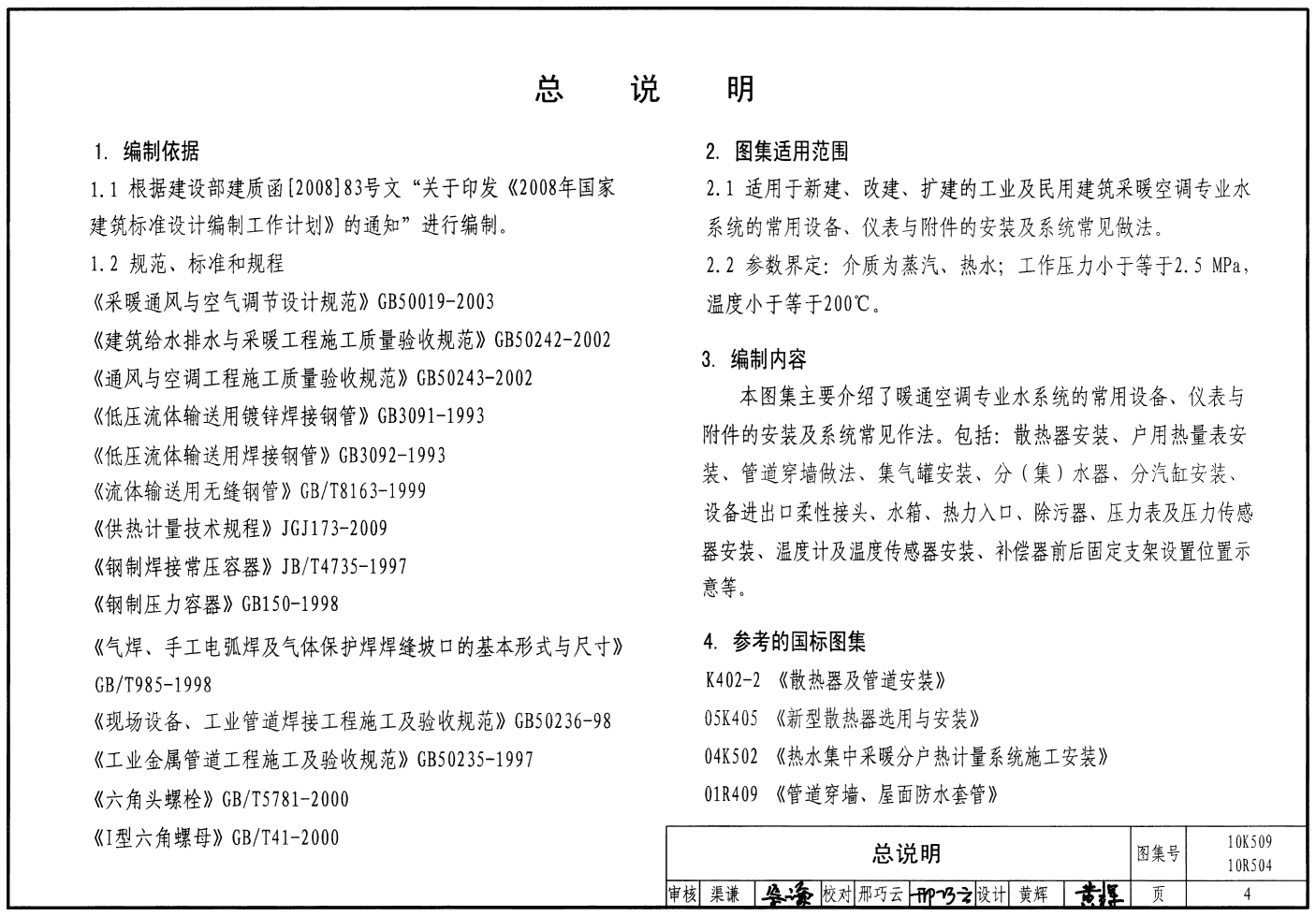

| 總說明 | 4 |
| 散熱器安裝 | |
| 散熱器施工安裝說明 | 6 |

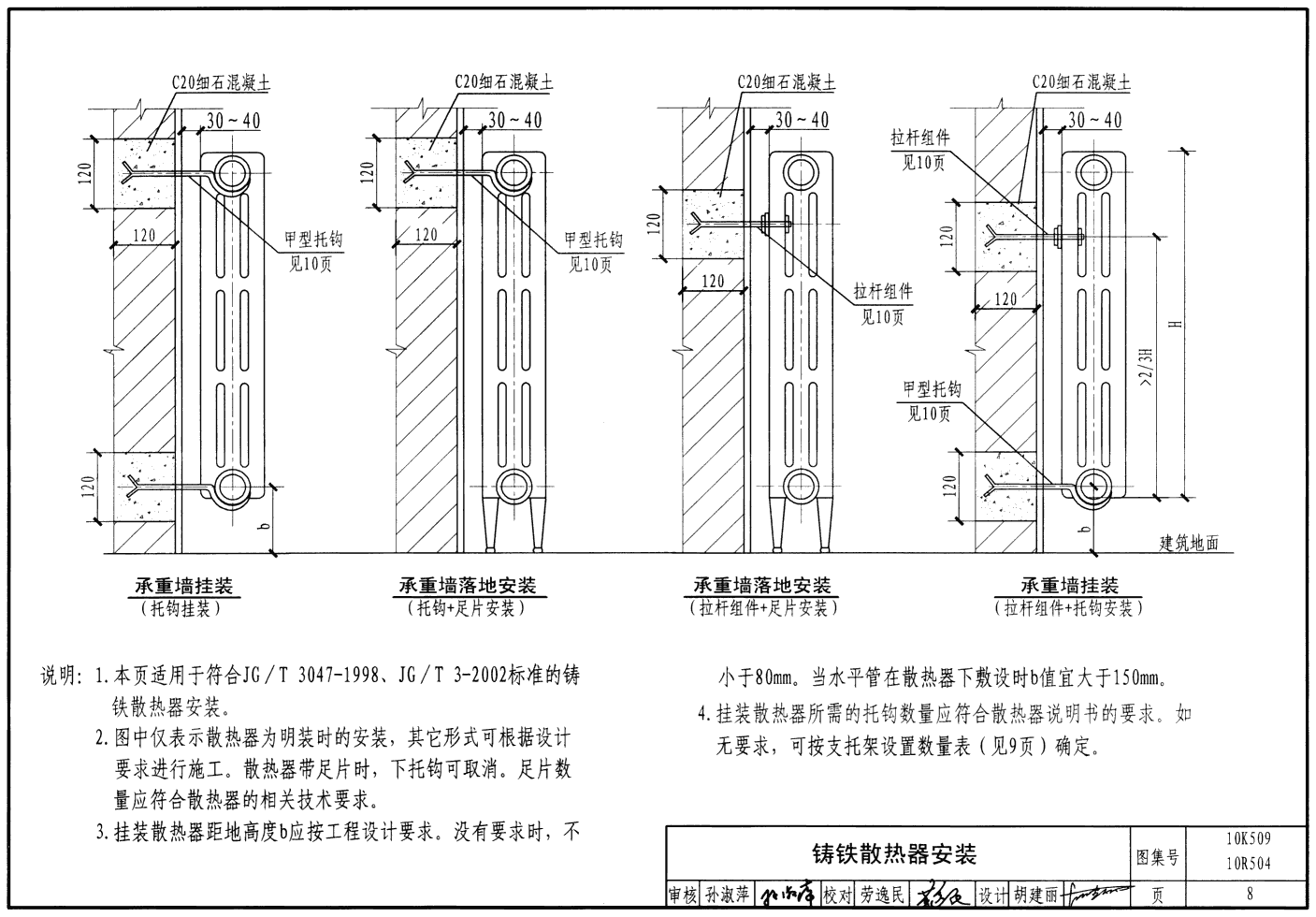

| 鑄鐵散熱器安裝 | 8 |
| 鑄鐵散熱器支托架 | 10 |
| 支（托）架在輕質墻體上的安裝 | 11 |
| 鑄鐵散熱器與埋地管道連接 | 12 |
| 排管散熱器安裝 | 13 |
| 鋼制柱型散熱器安裝 | 14 |
| 鋼制柱型散熱器支座詳圖 | 16 |
| 排管及鋼制柱型散熱器托鉤詳圖 | 17 |
| 鋼制扁管散熱器安裝 | 18 |
| 鋼制扁管散熱器托架詳圖 | 19 |
| 鋼制板型散熱器安裝 | 20 |
| 鋼制板型散熱器配套支架 | 22 |
| 鋼制板型散熱器與埋地管道連接 | 23 |
| 鋼制衛浴系列散熱器安裝 | 24 |
| 鋼制翅片管對流散熱器安裝 | 26 |
| 鋼制翅片管對流散熱器與埋地管道連接 | 27 |
| 鋼制橢圓管與圓管焊接散熱器安裝 | 28 |
| 鋼制D型管與圓管焊接散熱器安裝 | 30 |
| 不銹鋼水道對流式散熱器安裝 | 31 |
| 鋁制柱翼型散熱器安裝 | 32 |
| 銅鋁復合柱翼型散熱器安裝 | 34 |
| 鋁制、銅鋁復合柱翼型散熱器支架 | 36 |
| 鋁制、銅鋁復合柱翼型散熱器與埋地管道連接 | 37 |
| 全銅水道對流散熱器安裝 | 38 |
| 全銅水道對流散熱器固定支架 | 39 |
| 銅管鋁翅片(CB)散熱器及安裝 | 40 |
| 銅管鋁翅片基板式(BB)散熱器及安裝 | 41 |
| 銅管鋁翅片(RVCES)散熱器及安裝 | 42 |
| 銅管鋁翅片(RVT)散熱器及安裝 | 43 |
| 銅管鋁翅片散熱器水平連續安裝 | 44 |
| 銅管鋁翅片單體散熱器及安裝 | 47 |
| 散熱器水平單管串聯連接 | 48 |

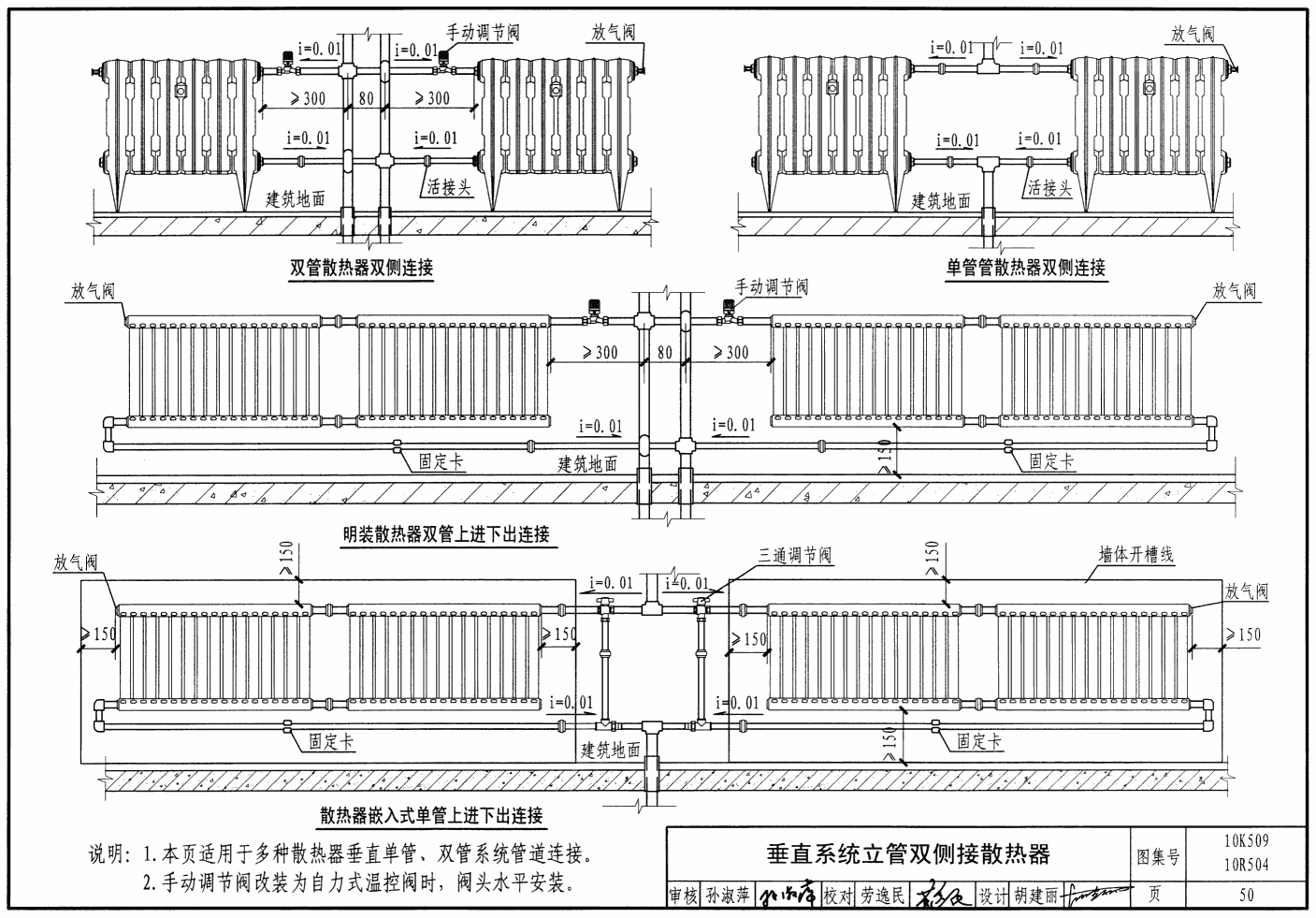

| 垂直系統立管雙側接散熱器 | 50 |
| 散熱器與管道連接 | 52 |
| 戶用熱量表安裝 | |
| 戶用熱量表安裝說明 | 55 |
| 戶用熱量表管井內安裝（單戶） | 56 |

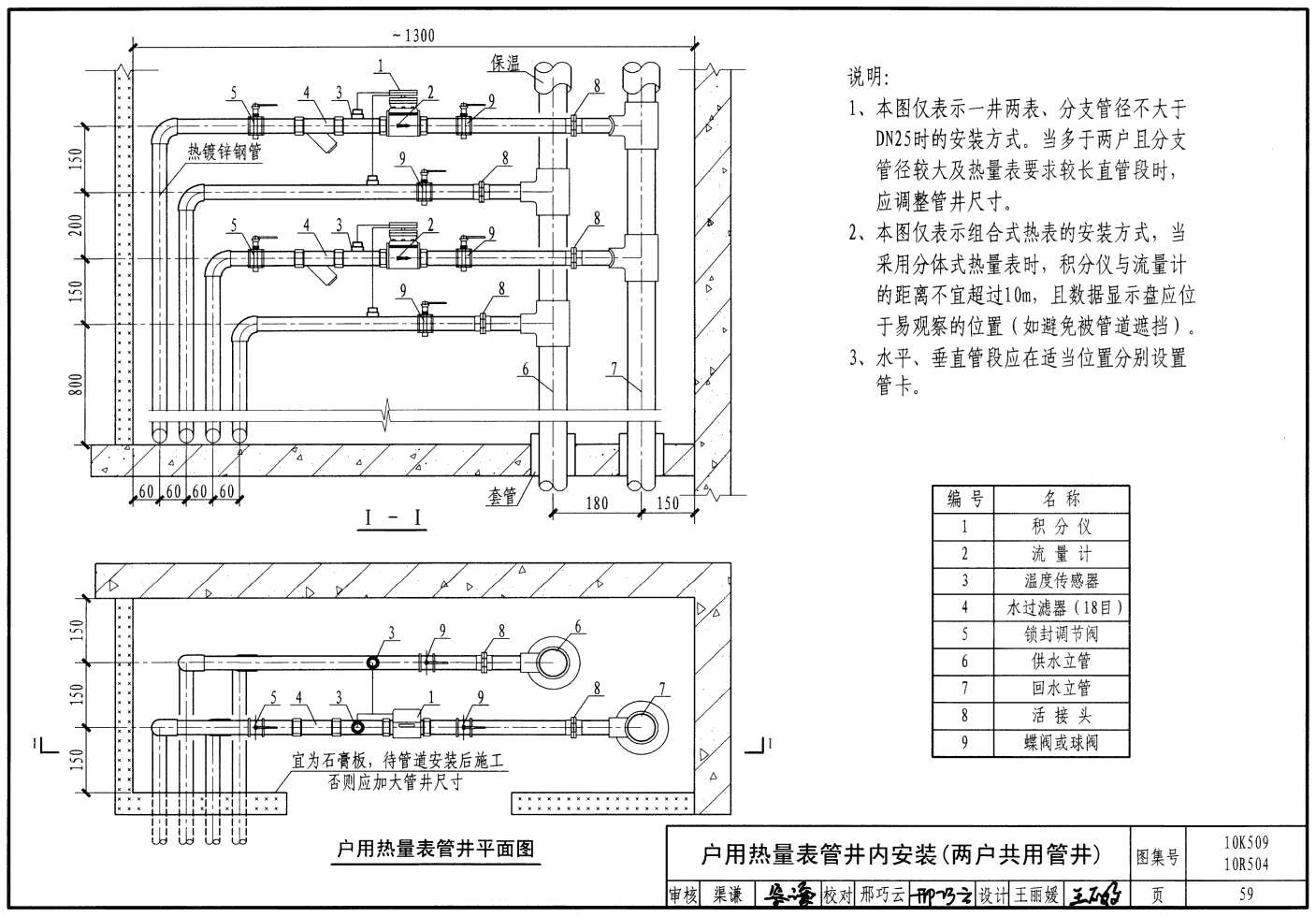

| 戶用熱量表管井內安裝（兩戶共用管井） | 58 |
| 戶用鎖封調節閥箱內安裝（單戶） | 60 |
| 戶用鎖封調節閥箱內安裝（兩戶共用） | 62 |
| 不帶鎖封調節閥戶用熱量表箱內安裝 | 64 |
| 管道穿墻做法 | |
| 管道穿墻做法說明 | 66 |
| 管道穿樓板做法 | 67 |
| 管道穿防水墻（基礎）做法 | 68 |
| 管道穿（隔）墻做法 | 69 |

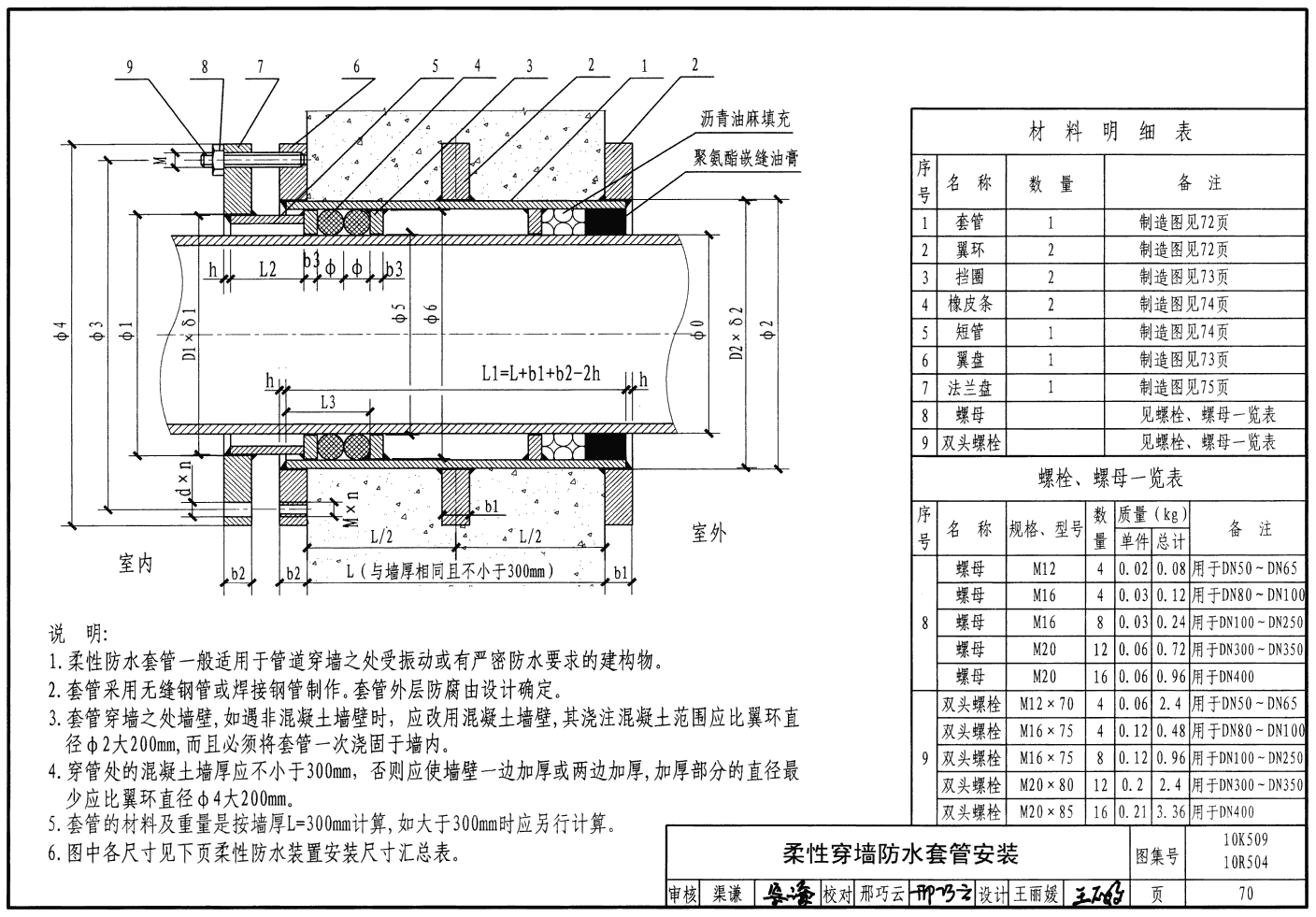

| 柔性穿墻防水套管安裝 | 70 |
| 柔性防水裝置安裝尺寸匯總表 | 71 |
| 柔性穿墻防水裝置零件圖 | 72 |
| 集氣罐 | |

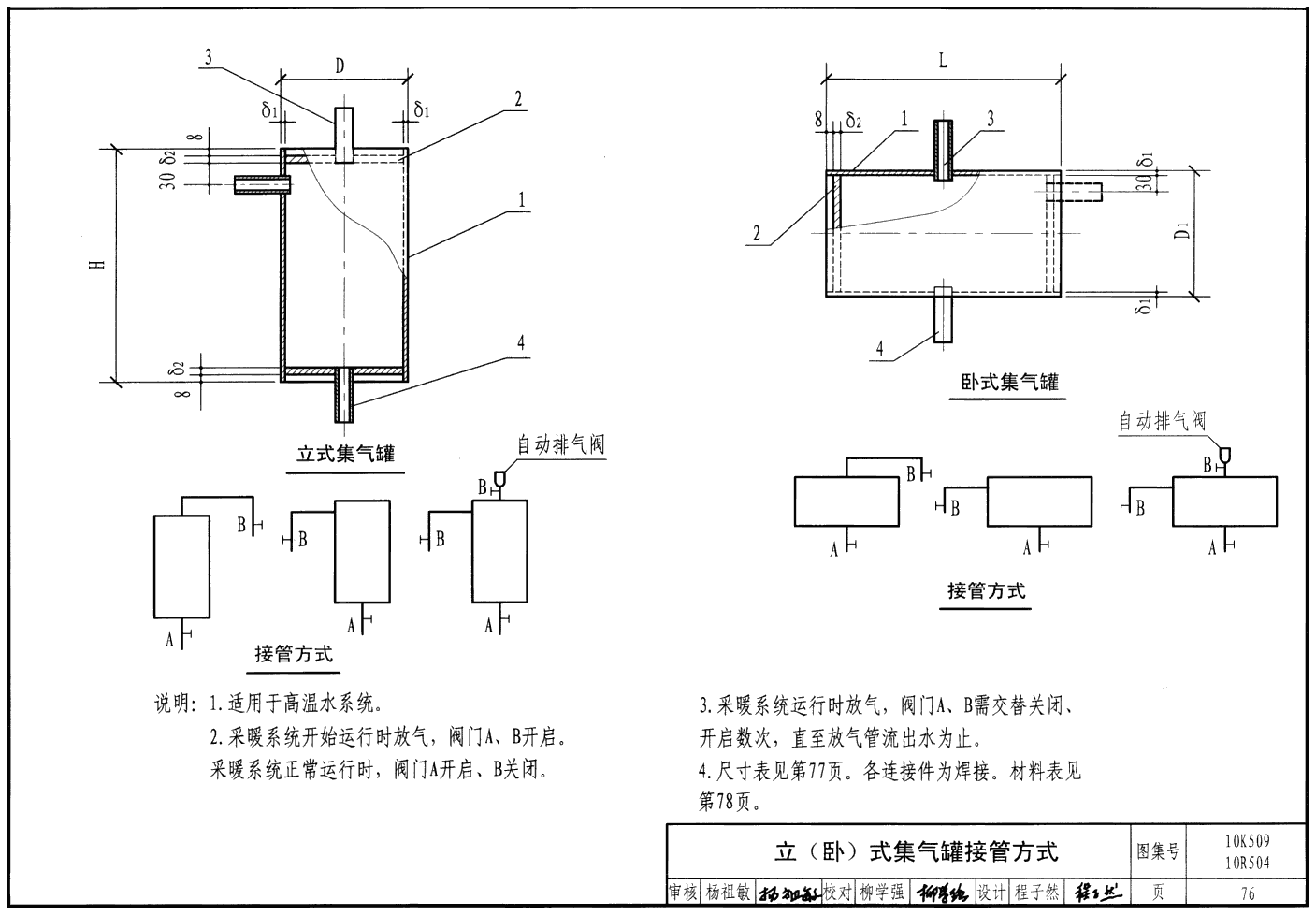

| 立（臥）式集氣罐接管方式 | 76 |
| 集氣罐節點圖及材料明細表 | 78 |
| 集氣罐安裝 | 79 |
| 分（集）水器與分汽缸 | |
| 分（集）水器安裝 | 80 |
| 分汽缸安裝 | 81 |
| 分（集）水器支架形式及選型 | 82 |
| 分（集）水器、分汽缸基礎 | 83 |
| 地板輻射供暖分（集）水器安裝示意 | 84 |
| 設備進出口柔性接頭 | |
| 可曲撓橡膠接頭詳圖 | 85 |
| 可曲撓橡膠接頭安裝 | 86 |
| 水箱 | |
| 圓形鋼制開式水箱基礎 | 87 |
| 方形鋼制開式水箱基礎 | 88 |
| 隔板鋼制方形開式水箱基礎 | 89 |
| 電鍋爐用常壓鋼制蓄熱水箱基礎 | 90 |
| 熱力入口 | |
| 熱水采暖熱力入口（地下室）安裝 | 91 |
| 熱水采暖熱力入口（地下室）安裝尺寸表 | 92 |

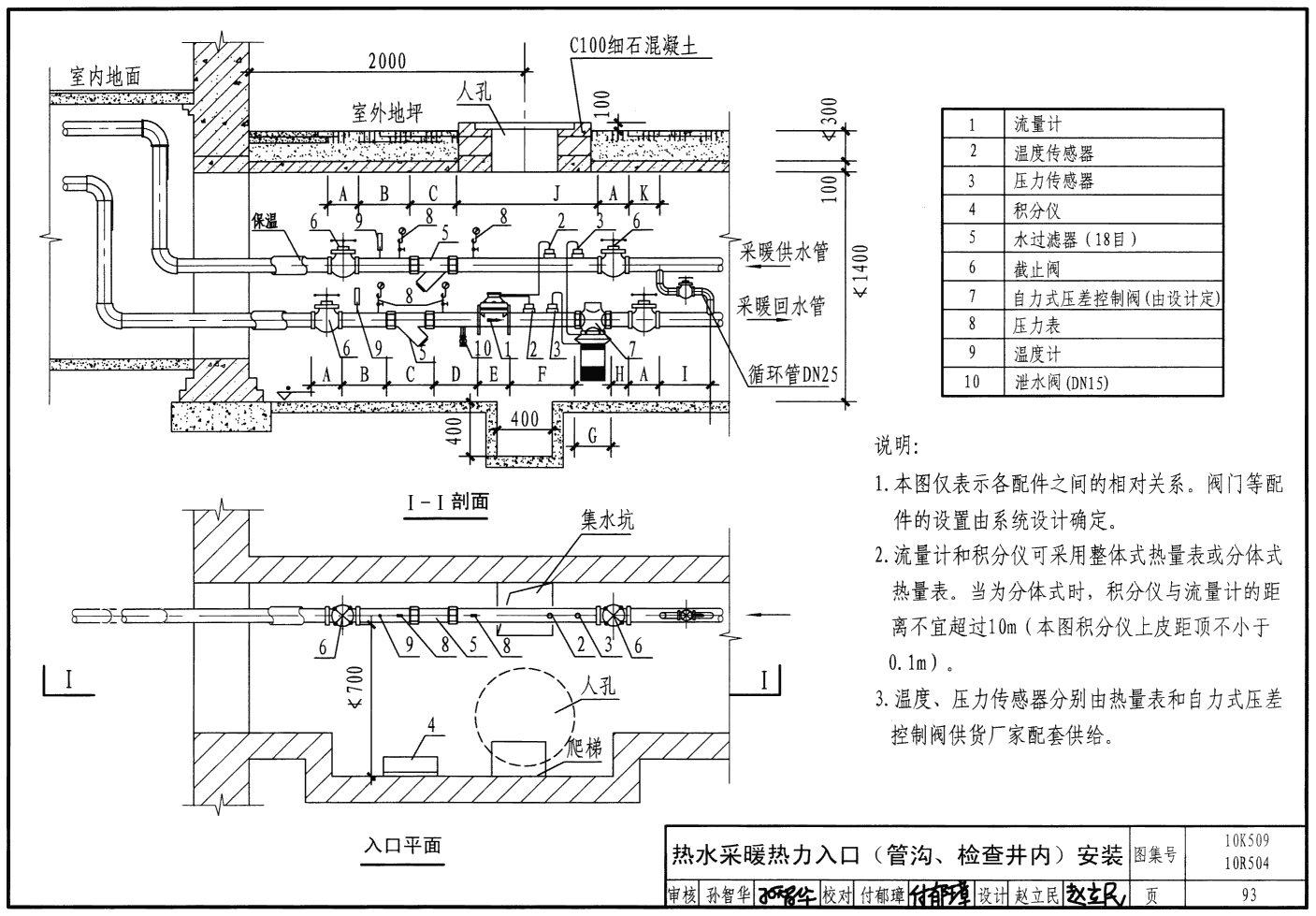

| 熱水采暖熱力入口（管溝、檢查井內）安裝 | 93 |
| 熱水采暖熱力入口（管溝、檢查井內）安裝尺寸表 | 94 |
| 熱水采暖熱力入口（帶箱）安裝 | 95 |
| 熱水采暖熱力入口（帶箱）安裝尺寸 | 96 |
| 低壓蒸汽采暖熱力入口安裝 | 97 |
| 高壓蒸汽采暖熱力入口安裝 | 98 |
| 除污器 | |
| 臥式直通除污器PN1.0(0.6) | 99 |
| 立式直通除污器PN1.0(0.6) | 100 |
| 臥式角通除污器PN1.0(0.6) | 101 |
| 臥式直通（角通）除污器基礎圖 | 102 |
| 壓力表及壓力傳感器 | |
| 壓力表安裝PN1.6MPa，t≤60℃ | 103 |
| 壓力表安裝PN1.6MPa，t≤200℃ | 104 |
| 壓力傳感器安裝 | 105 |
| 溫度計及溫度傳感器 | |
| 溫度計在水平管道或容器上安裝 | 108 |
| 溫度計在垂直管道或容器上安裝 | 109 |
| 壓力式溫度計在管道或設備上安裝 | 110 |
| 溫度傳感器安裝 | 111 |
| 補償器 | |
| 補償器前后支架設置示意 | 114 |
樣張
網友推薦
-
網友【kedawgk1】點評：圖集適用于以下范圍：新建、改建和擴建的民用及工業建筑采暖空調專業水系統的常用設備、儀表與附件的安裝及系統常見做法；適用介質為蒸汽、熱水；工作壓力小于等于2.5MPa，溫度小于等于200℃。 本圖集編制內容包括暖通空調專業水系統的常用設備、儀表與附件的安裝及系統常見做法，具體內容有：散熱器安裝，戶用熱量表安裝，管道穿墻做法，集氣罐安裝，分（集）水器、分汽缸安裝，設備進出口柔性接頭、水箱、熱力入口、除污器、壓力表及壓力傳感器安裝，溫度計及溫度傳感器安裝，補償器前后固定支架設置位置示意等。 本圖集的特點：整合已有相關國標圖集，查漏補缺，補充完善；以指導安裝為目標，注重圖集的實用性，供廣大設計、施工人員參考、使用。 建議暖通及動力設計人員仔細閱讀本圖集，結合實際工程，進行優化設計！
-
網友【kwok】點評：整合已有相關國標圖集，查漏補缺，補充完善；以指導安裝為目標，注重圖集的實用性，供廣大設計、施工人員參考、使用
-
網友【350027090】點評：暖通空調專業水系統的常用設備、儀表與附件的安裝及系統常見作法，具體內容有：散熱器安裝、戶用熱量表安裝、管道穿墻做法、集氣罐安裝、分（集）水器、分汽缸安裝、設備進出口柔性接頭、水箱、熱力入口、除污器、壓力表及壓力傳感器安裝、溫度計及溫度傳感器安裝、補償器前后固定支架設置位置示意等。 適用于：新建、改建、擴建的民用及工業建筑采暖空調專業水系統的常用設備、儀表與附件的安裝及系統常見做法；適用介質為蒸汽、熱水；工作壓力小于等于2.5 MPa，溫度小于等于200℃。
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
-
網友【fangqian】點評：圖集中的節點畫的很詳細，各個部位的做法交代的也很清楚，工作中遇到的好多不太清楚的技術問題，在這里都能找到答案，多我的工作很有幫助，是我們專業人員必不可少的工作手冊，避免了好多的失誤，強烈推薦
