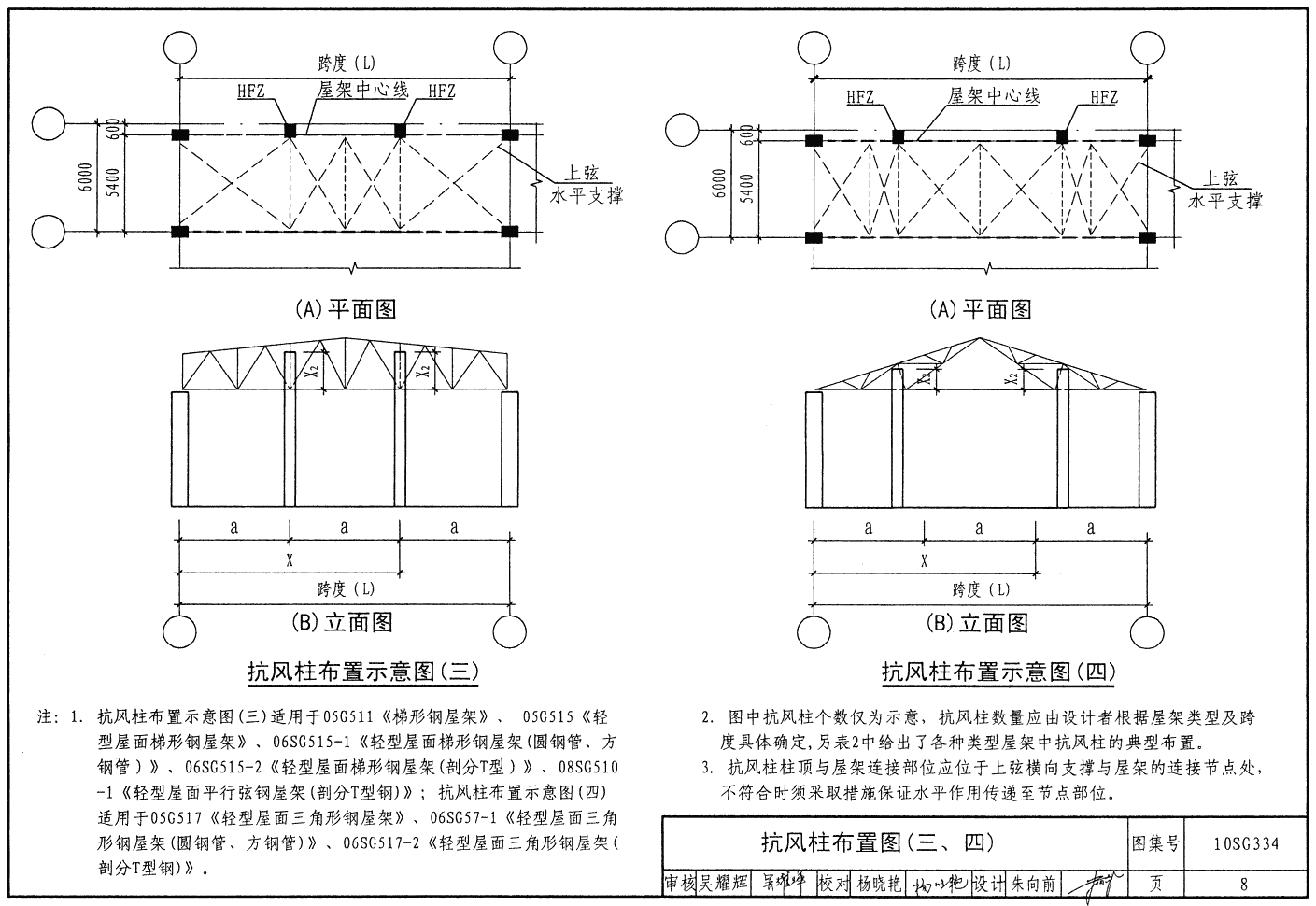

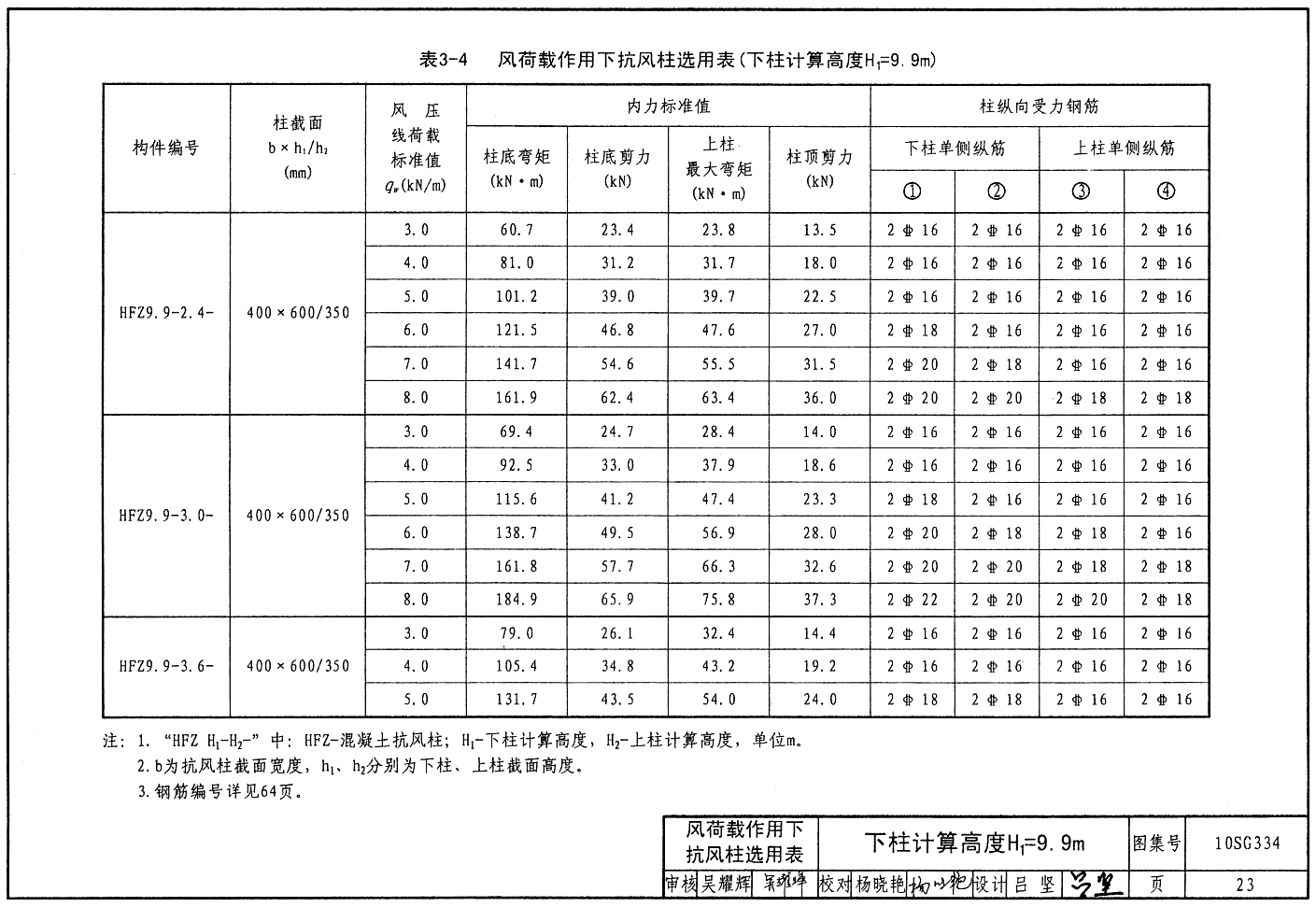

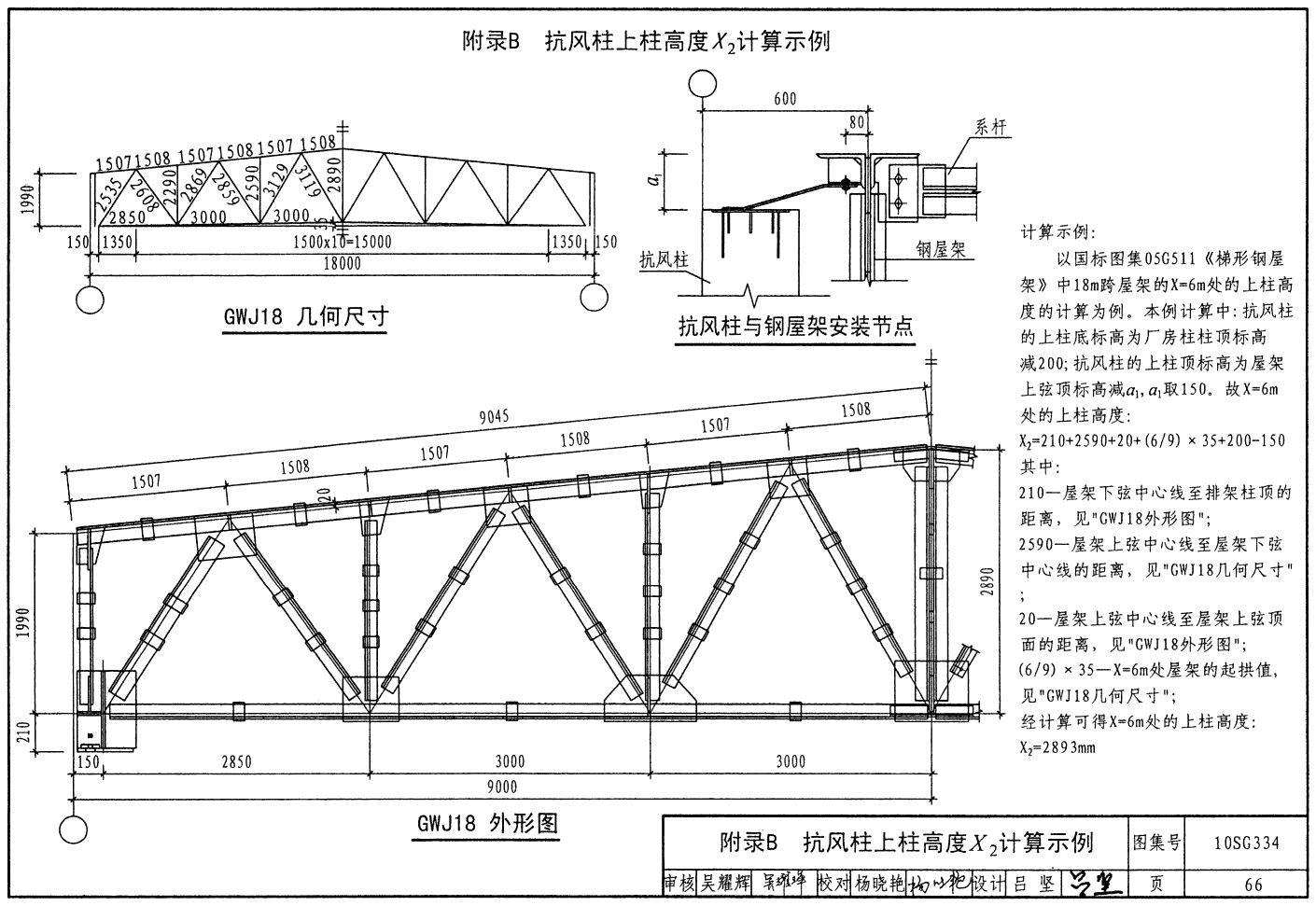

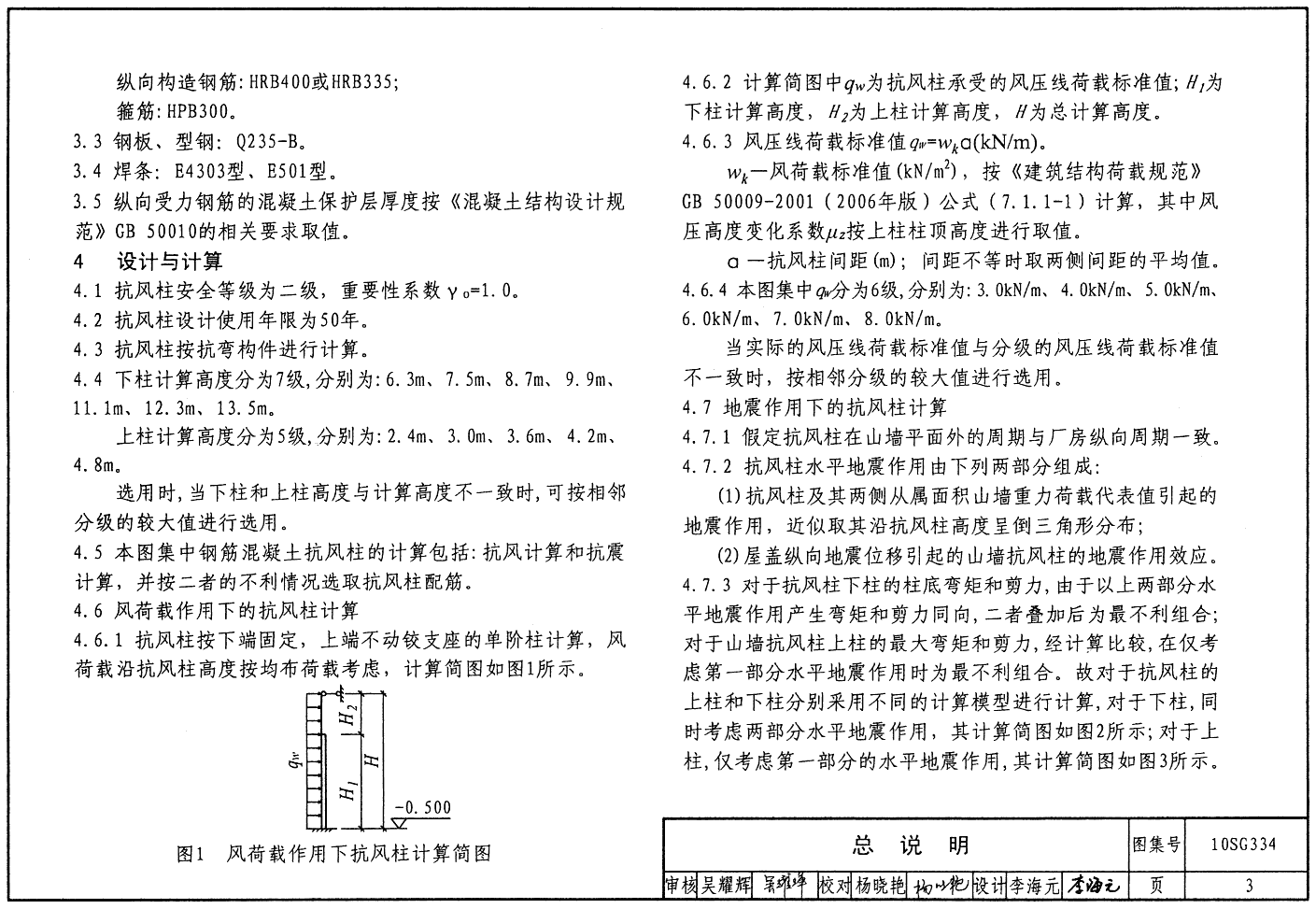

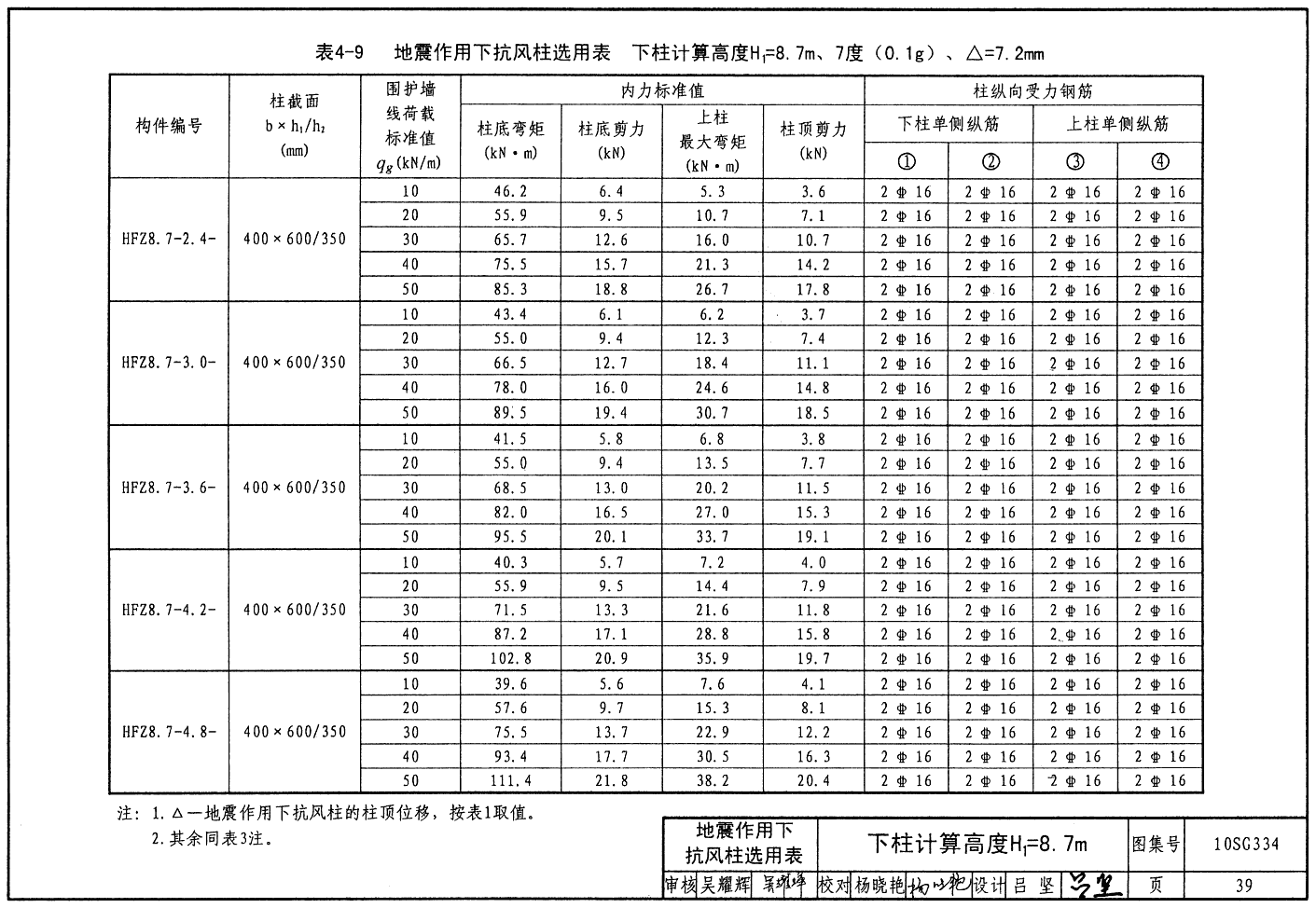

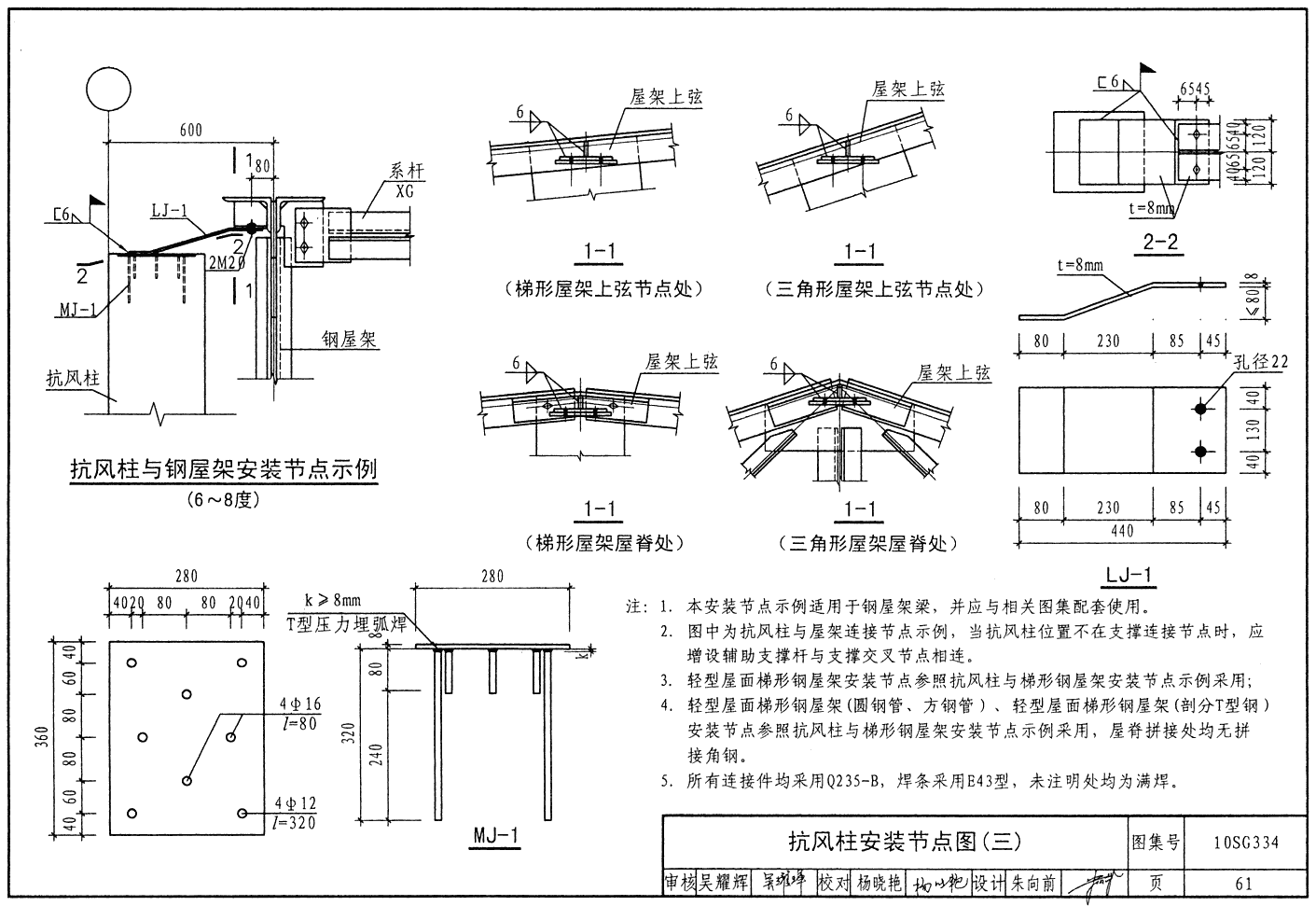

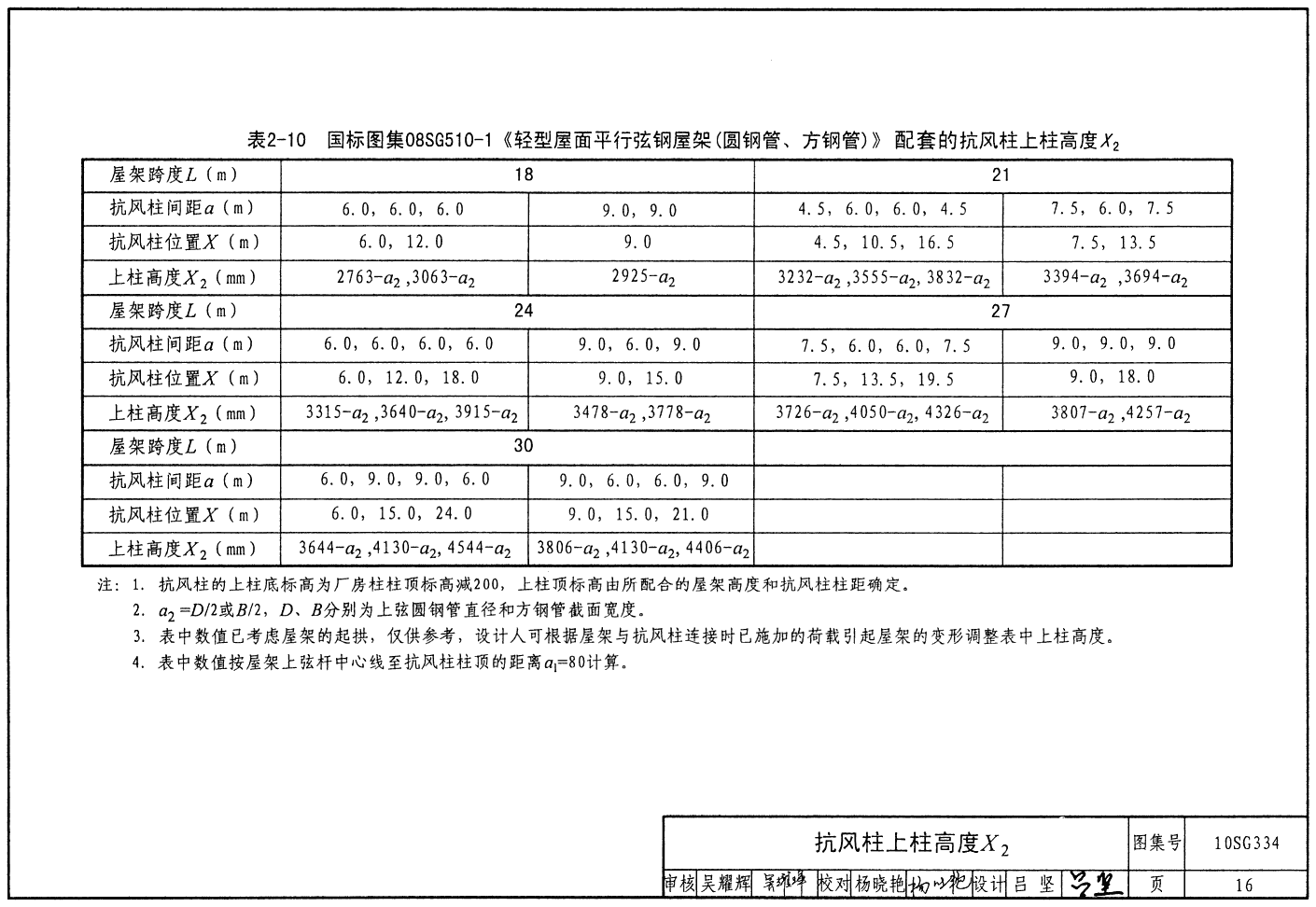

10SG334《鋼筋混凝土抗風柱》國家建筑標準設計圖集適用于非地震區及地震設防烈度小于等于8度地區的一般的封閉式單層工業廠房，風壓線荷載標準值為3.0kN/m～8.0kN/m。圖集提供的山墻抗風柱為單階矩形截面預制和現澆鋼筋混凝土抗風柱，山墻墻體宜采用輕質墻板和砌體圍護墻。圖集內容包括總說明、抗風柱選用表、抗風柱布置圖、安裝節點圖、抗風柱上柱高度表、抗風柱配筋圖及附錄等。
　　抗風柱是單層工業廠房山墻處的結構組成構件，本圖集是單層工業廠房設計選用系列國標圖集中的新成員。設計人員在進行單層工業廠房設計時，可根據廠房的跨度和使用要求確定抗風柱柱距和下柱高度，再根據廠房的屋架型式，確定抗風柱的上柱高度。根據廠房所處地區的基本風壓、抗風柱的受風從屬面積及抗風柱高度確定基本風壓（線荷載），在本圖集中確定適合的抗風柱編號。施工人員可根據此編號按照本圖集的相關要求直接進行施工。
