09SG117-1：?jiǎn)螌庸I(yè)廠房設計示例（一）
- 圖集編號
- 09SG117-1
- 圖集名稱
- 單層工業廠房設計示例（一）
- 定價
- 56.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
本圖集是為配合08G118《單層工業廠房設計選用》的使用而編制，適用于非地震區及地震區的單層工業鋼筋混凝土柱廠房。內容包括單層工業廠房國標結構圖集選用的一般原則、選用方法和注意事項，重屋蓋和輕屋蓋體系的一般單層工業鋼筋混凝土柱廠房排架結構的計算和設計示例。本圖集為參加工作不久的結構設計人員進行6m柱距的一般鋼筋混凝土柱單層排架結構工業廠房的計算和設計提供參考示例，幫助設計人員了解如何通過選用國標圖集和進行必要的計算來進行單層廠房設計。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | |
| 編制目的、圖集內容及主要編制依據 | 2 |

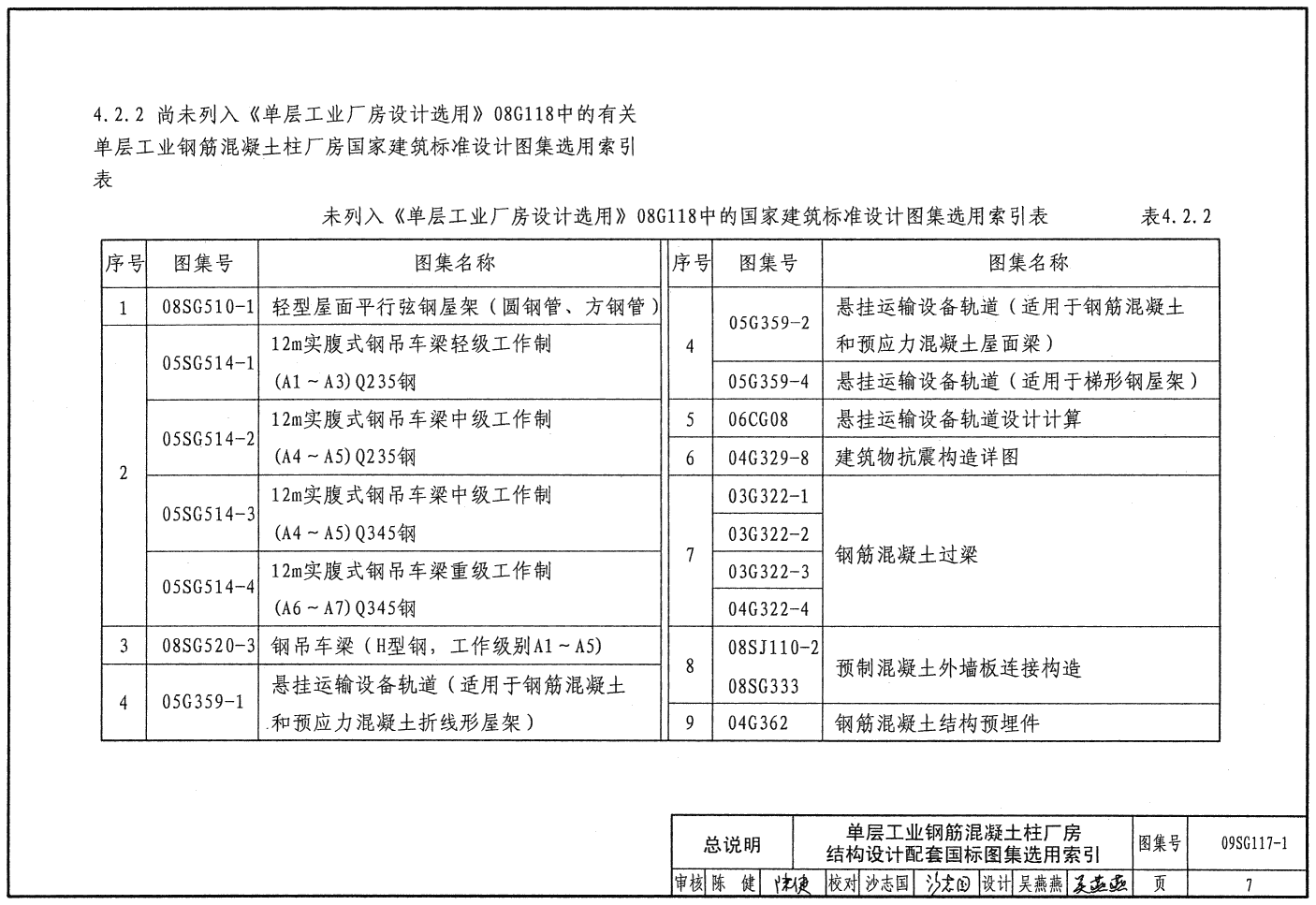

| 單層工業鋼筋混凝土柱廠房結構設計配套國標圖集選用的一般原則及選用索引 | 3 |

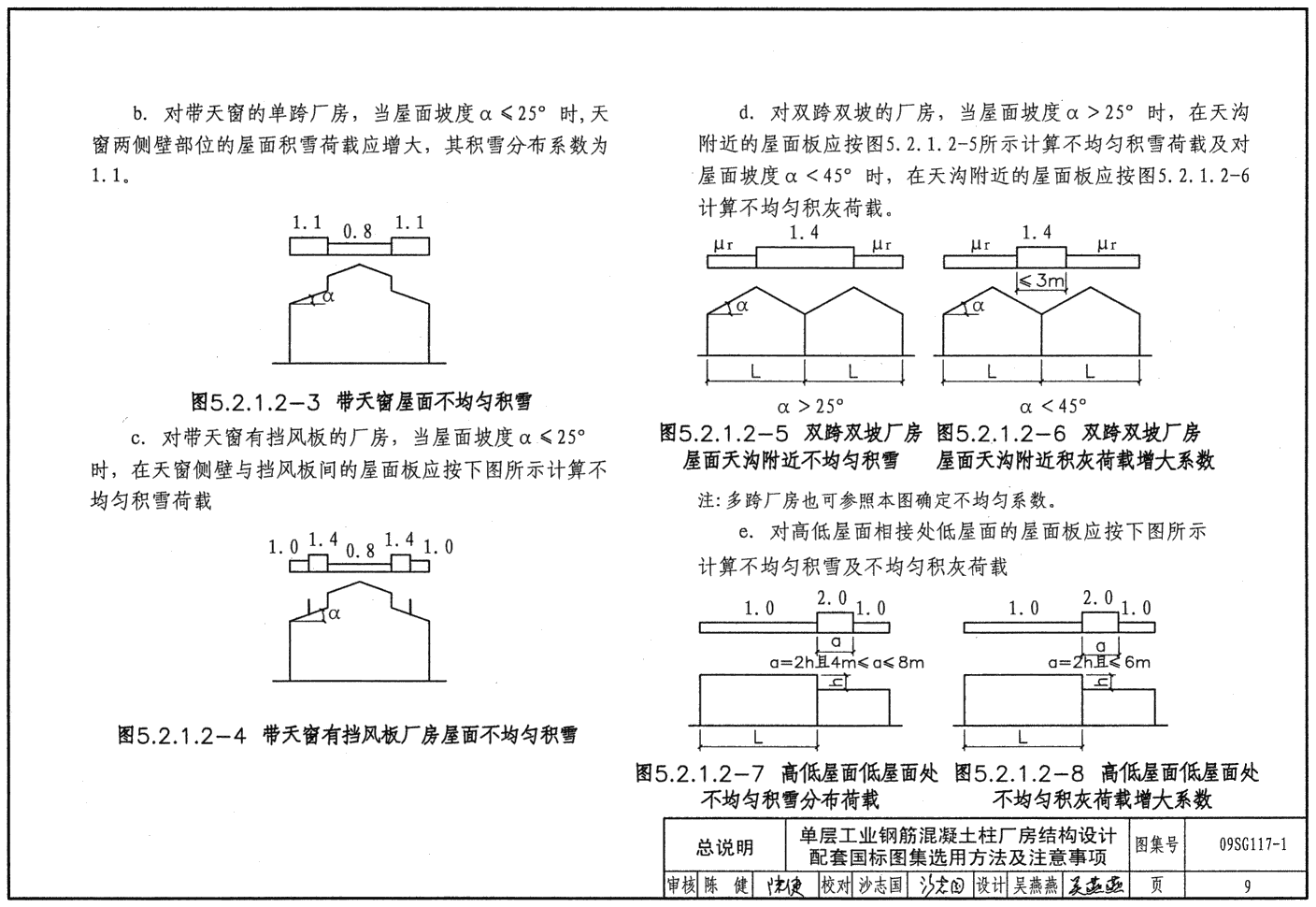

| 單層工業鋼筋混凝土柱廠房結構設計配套國標圖集選用方法及注意事項 | 8 |
| 示例一：重屋蓋單層工業鋼筋混凝土柱廠房設計示例 | |
| 工程概況 | 22 |
| 設計依據、示例完成工作內容及按國標圖集確定的主要結構構件型號 | 28 |
| 復核建筑專業提供的設計過程作業圖中有關吊車運行的尺寸 | 33 |

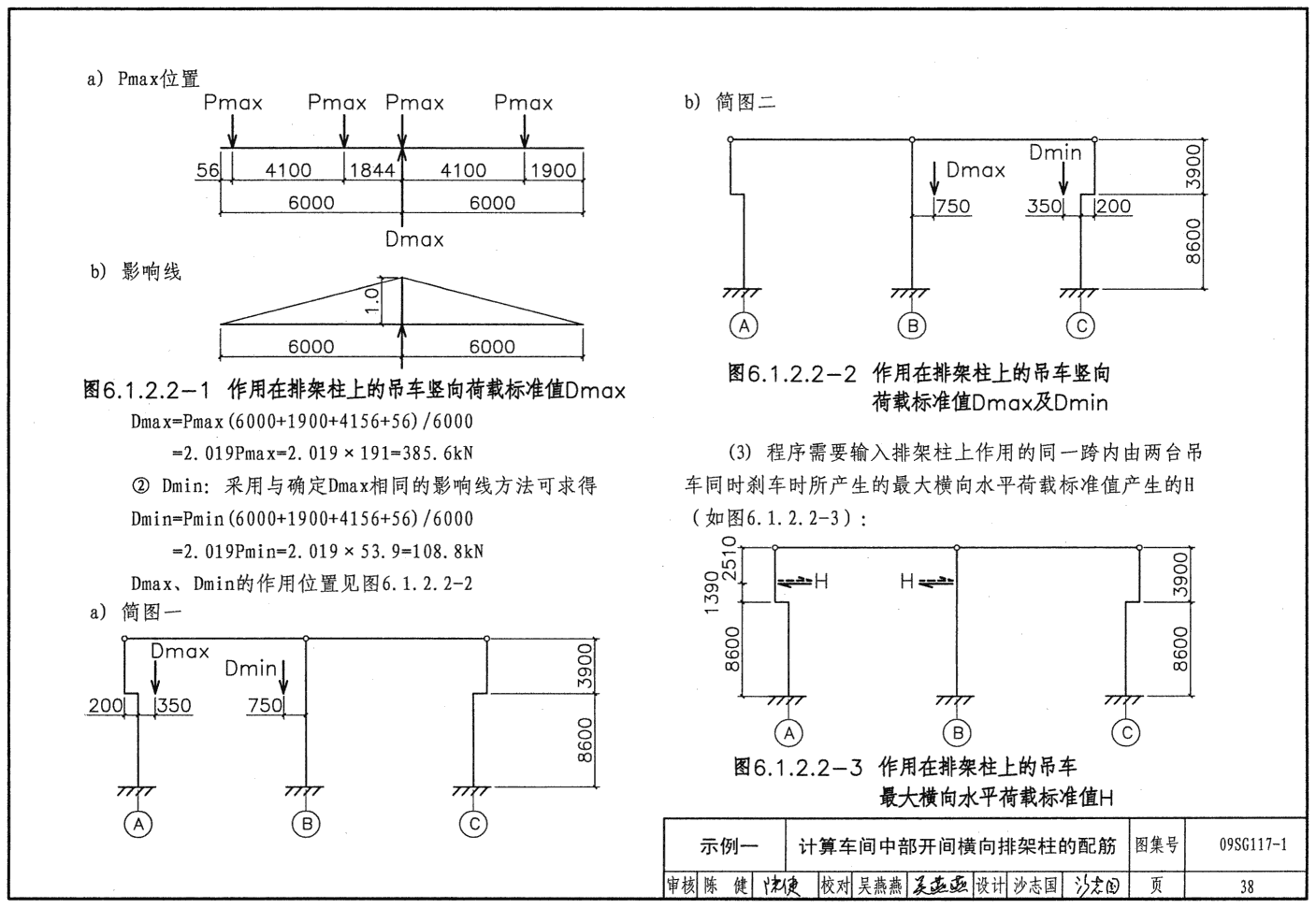

| 計算車間中部開間橫向排架柱的配筋 | 35 |

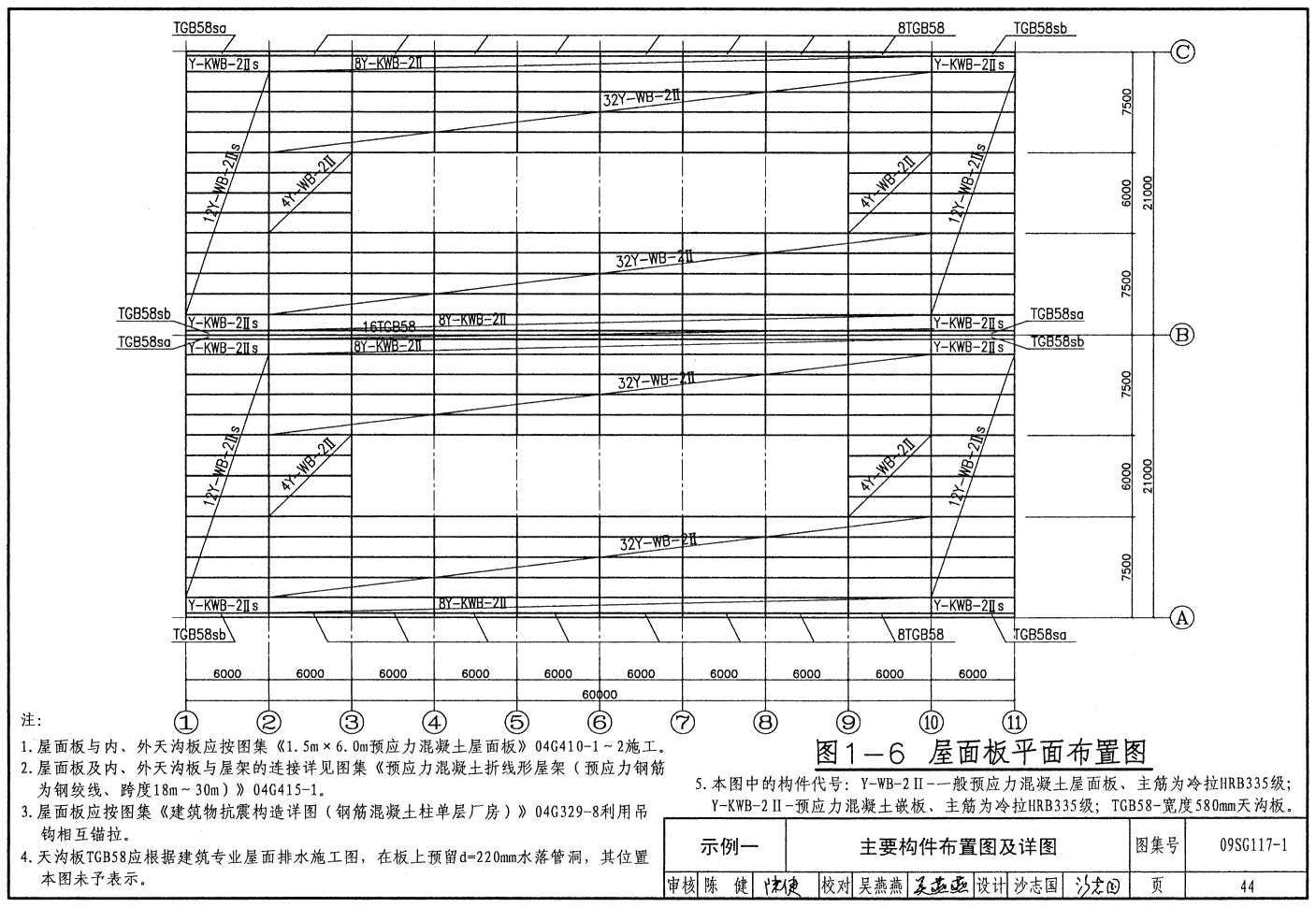

| 主要構件布置圖及詳圖 | 42 |
| 示例二：輕屋蓋單層工業鋼筋混凝土柱廠房設計示例 | |

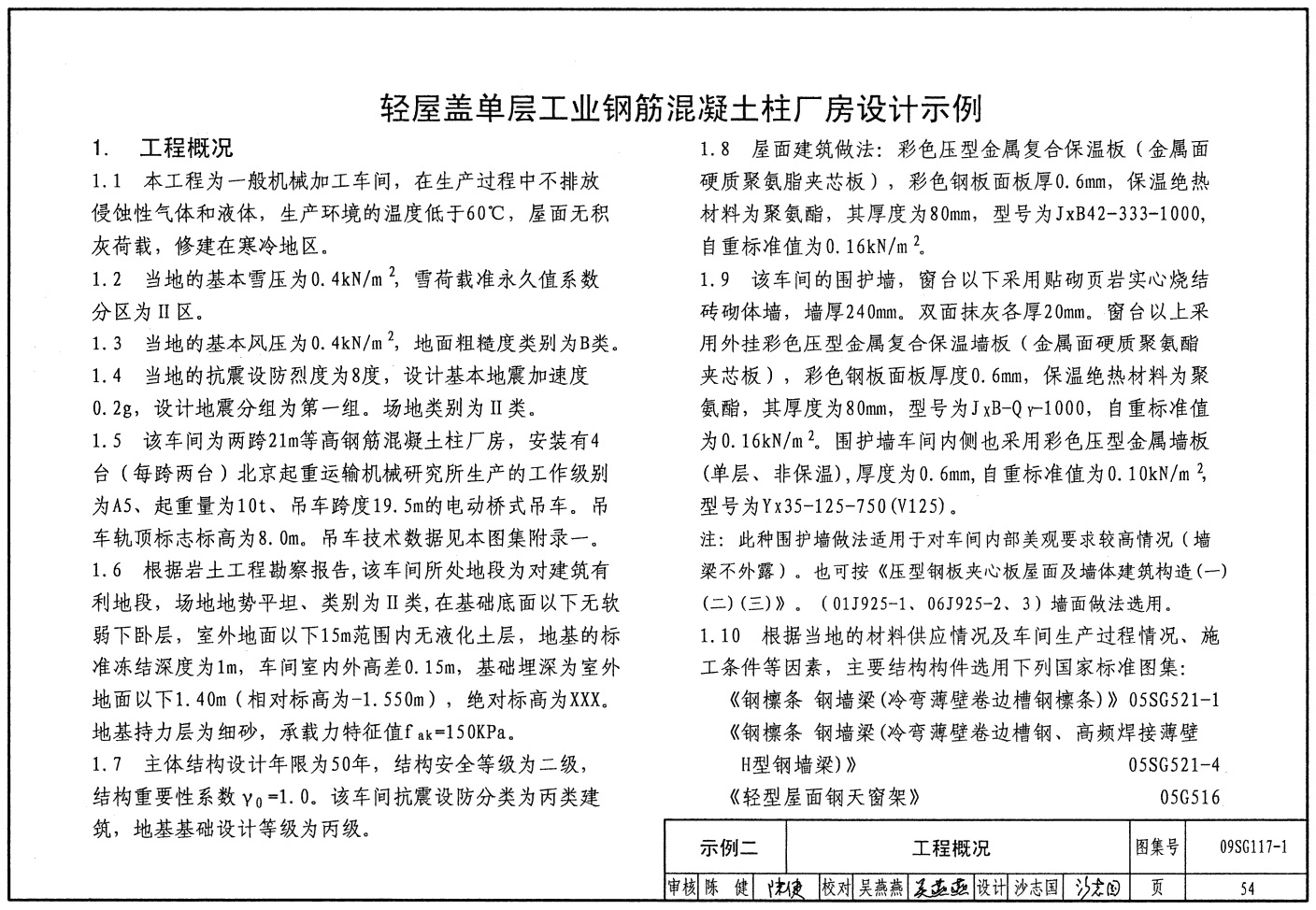

| 工程概況 | 54 |
| 設計依據、示例完成工作內容及按國標圖集確定的主要結構構件型號 | 60 |
| 復核建筑專業提供的設計過程作業圖中有關吊車運行的尺寸 | 71 |
| 計算車間中部開間橫向排架柱及基礎的配筋 | 73 |

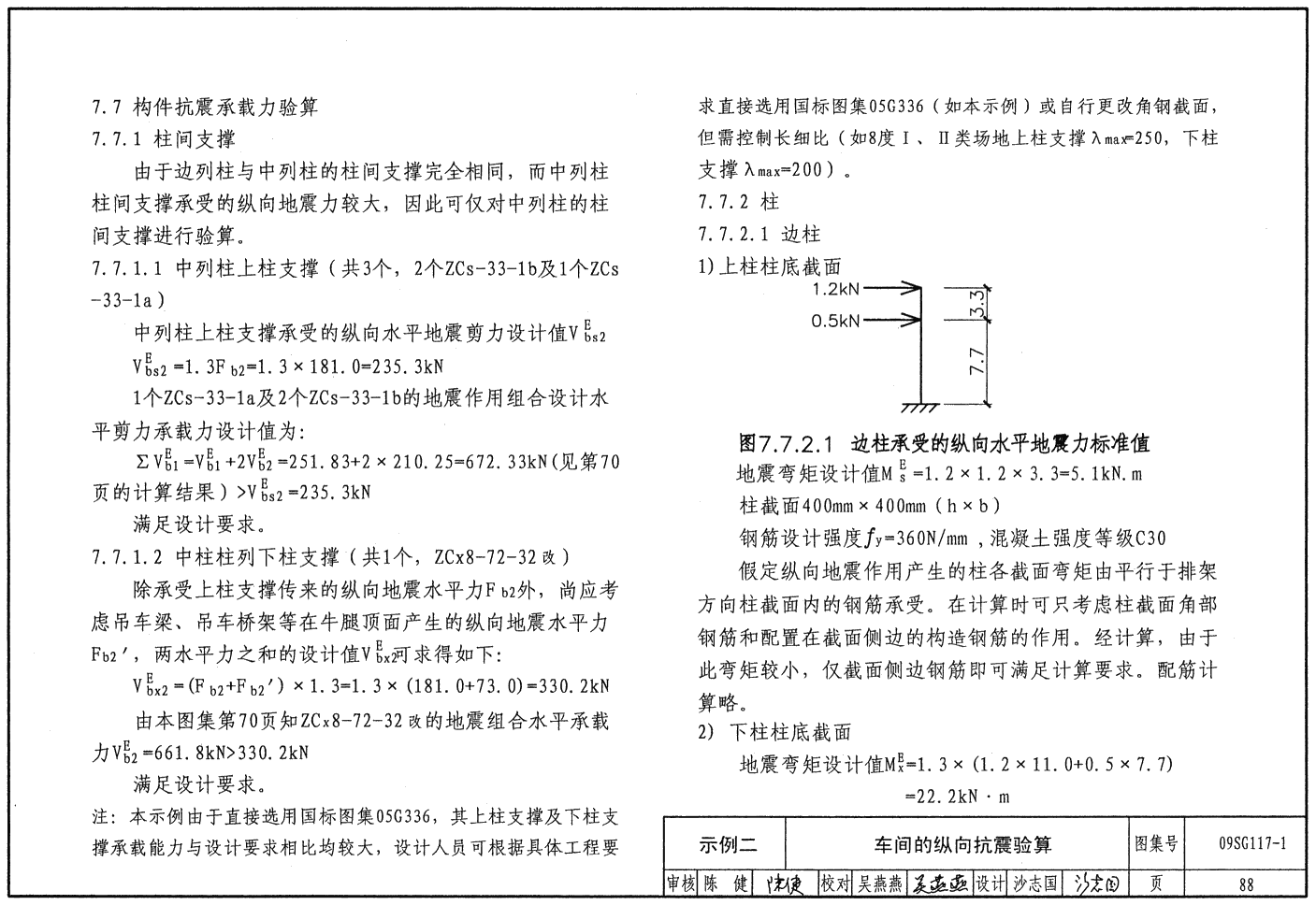

| 車間的縱向抗震驗算 | 82 |
| 柱間支撐在縱向風荷載及吊車制動力作用下的承載力驗算 | 89 |
| 山墻的抗風柱 | 90 |
| 主要構件布置圖及詳圖 | 97 |
| 附錄一 | |

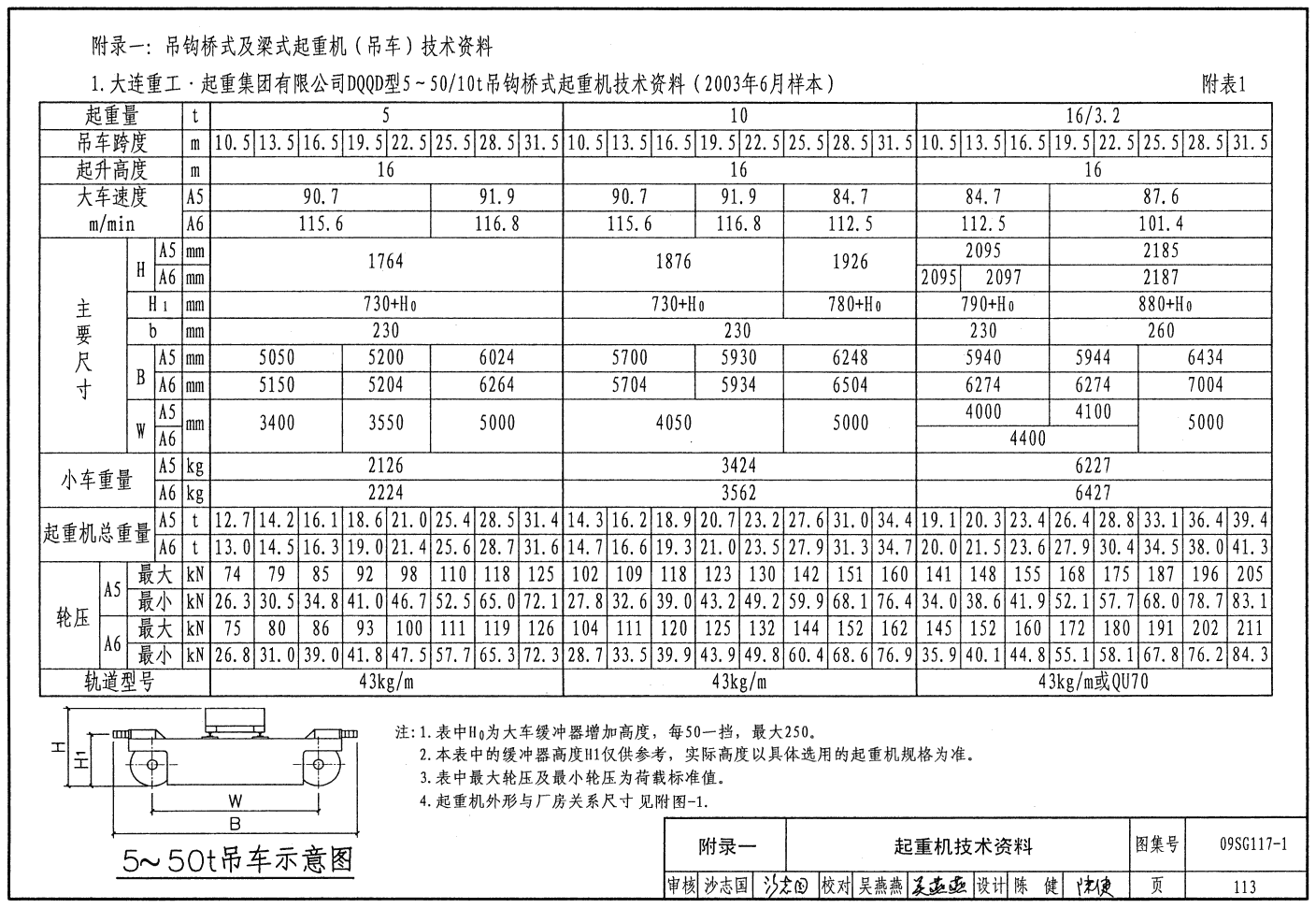

| 吊架式及梁式起重機技術資料 | 113 |
| 附錄二 | |
| 單階柱柱頂反力系數表 | 122 |
| 附錄三 | |
| 按照06J925-2《壓型鋼板、夾芯板屋面及墻體建筑構造》做法的配套墻梁 | 123 |
樣張
網友推薦
-
網友【ligf1104】點評：該圖集附有示例，具有很強的實用性，對設計人員在工程設計中具有指導性作用。
-
網友【kwok】點評：內容包括單層工業廠房國標結構圖集選用的一般原則、選用方法和注意事項，重屋蓋和輕屋蓋體系的一般單層工業鋼筋混凝土柱廠房排架結構的計算和設計示例。本圖集為參加工作不久的結構設計人員進行6m柱距的一般鋼筋混凝土柱單層排架結構工業廠房的計算和設計提供參考示例
-
網友【619964609】點評：本圖集非常詳細的介紹了施工過程中應該遵循的規范，以及施工中應該注意的細節，重點，難點，以及施工過程中遇到問題常見的解決辦法，是一本名副其實的施工寶典！
-
網友【rfsun07】點評：用實例說話，明晰易懂
-
網友【kwok】點評：為參加工作不久的結構設計人員進行6m柱距的一般鋼筋混凝土柱單層排架結構工業廠房的計算和設計提供參考示例，幫助設計人員了解如何通過選用國標圖集和進行必要的計算來進行單層廠房設計
-
網友【hailight】點評：畢業設計時可以用
-
網友【kedawgk】點評：本圖集是為配合08G118《單層工業廠房設計選用》的使用而編制，適用于非地震區及地震區的單層工業鋼筋混凝土柱廠房。內容包括單層工業廠房國標結構圖集選用的一般原則、選用方法和注意事項，重屋蓋和輕屋蓋體系的一般單層工業鋼筋混凝土柱廠房排架結構的計算和設計示例。本圖集為參加工作不久的結構設計人員進行6m柱距的一般鋼筋混凝土柱單層排架結構工業廠房的計算和設計提供參考示例，幫助設計人員了解如何通過選用國標圖集和進行必要的計算來進行單層廠房設計。 本圖集不僅非常詳細地介紹了施工過程中應該遵循的規范，而且涵蓋了施工中應該注意的細節，重點，難點，以及施工過程中遇到問題常見的解決辦法，是一本名副其實的施工寶典！強烈推薦！
-
網友【hitzjq2010】點評：單層工業廠房在設計中非常普遍，國家有必要出臺標準圖集規范本行業常規設計，并給出常用的構造措施，滿足一般工程抗震要求，無論設計行業還是施工行業都需要該圖集指導工業廠房建設。
