修編圖集，代替92S220《排水設備附件構造及安裝》。
    1、 編制背景
    為了解決多年困擾我們的地漏衛生問題，建設部組織編制了《地漏》CJ/T186-2003行業產品標準?！督ㄖo水排水設計規范》GB50015-2003也對排水附件提出了新的要求。另外，經過十幾年的發展建筑排水附件已產品化，產品種類也已多樣化。為了配合這些新標準的實施和產品變化，我們組織了18個廠家進行了產品測試，共同編制了本圖集。

    2、 適用范圍及編制內容：
    2.1本圖集適用于民用及一般工業建筑排水設備附件的選用和安裝。
    2.2圖集內容包括清掃口、地漏、水封盒、排水口、排水漏斗、通氣帽、臟物捕集器、隔油器、阻火圈、不同材質排水管道連接等產品的構造和安裝詳圖。

    3、 技術要點：
    3.1與92S220相比較有如下變化：

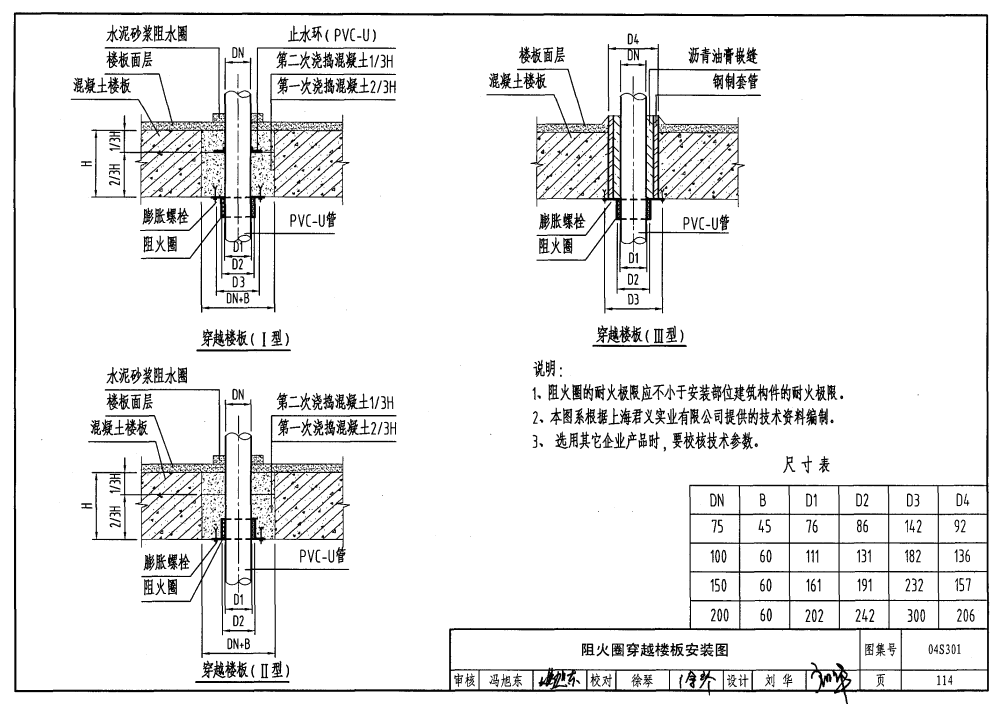

    ① 增加了水景和車庫的排水口、新式阻火圈和不同材質管道連接的做法。
    ② 產品按現在的情況進行了修編，重點是地漏和隔油器。
    ③ 由于排水設備附件已產品化，所以取消了制造方面的內容，構造示意圖用于選用產品。

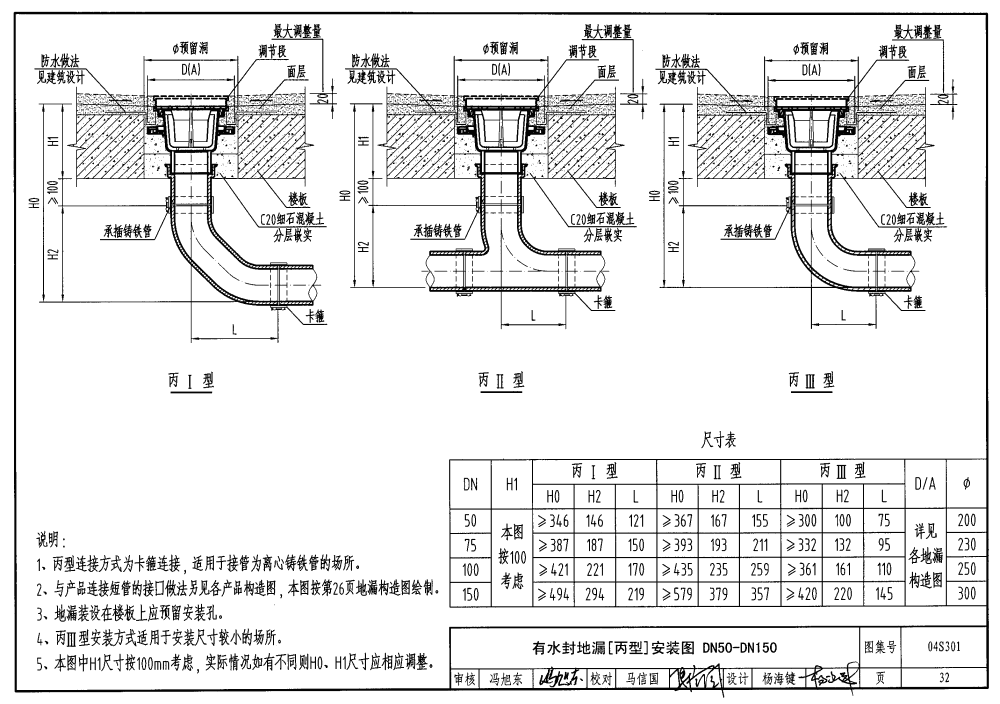

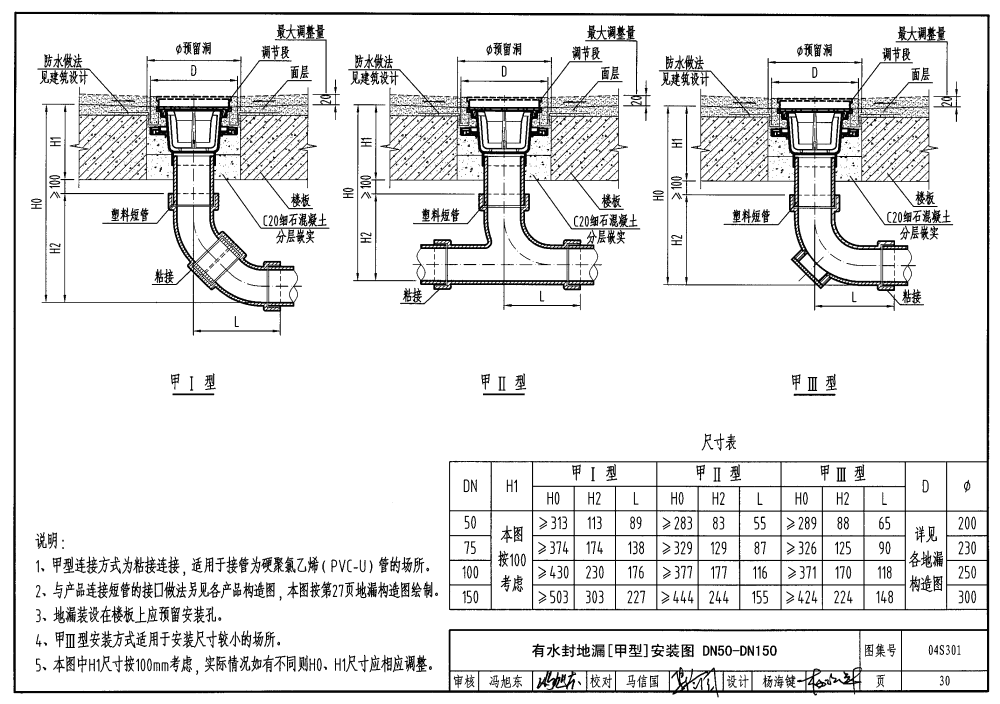

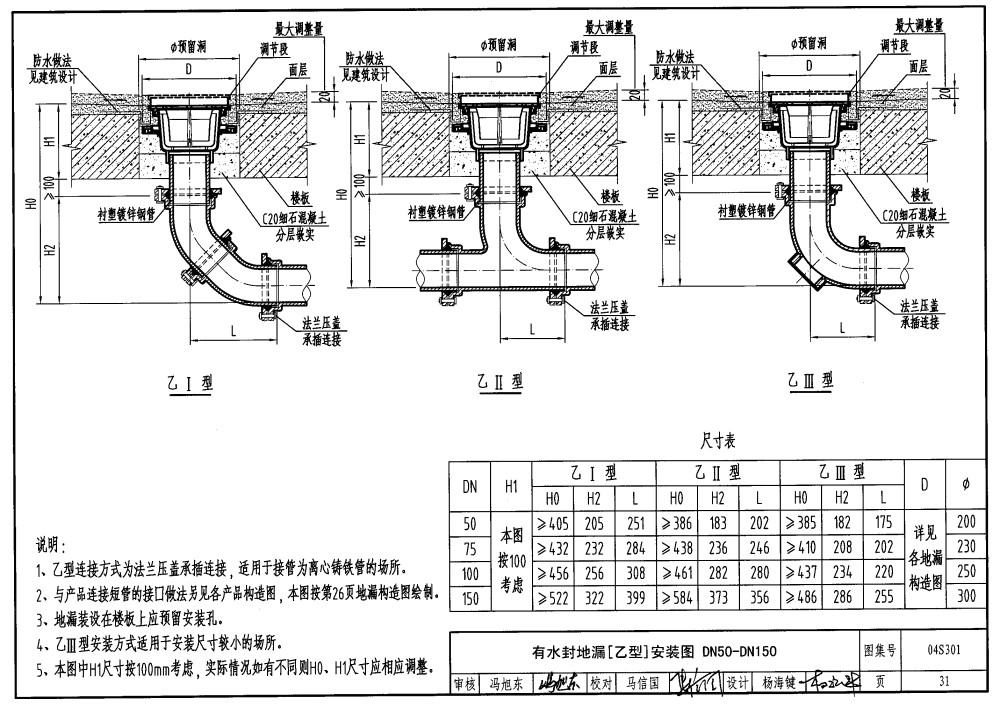

    ④ 安裝尺寸由承插式鑄鐵管改為PVC-U管（甲型）；法蘭壓蓋承插鑄鐵管（乙型）；和卡箍連接鑄鐵管（丙型）三種。

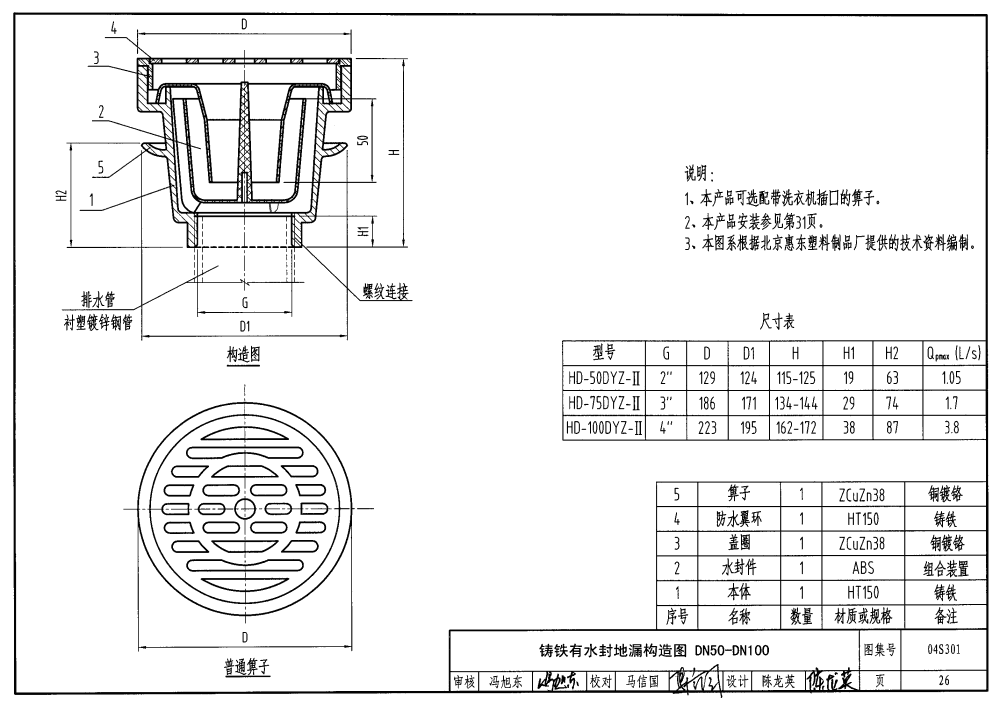

    3.2地漏包括有水封和無水封兩類，有水封地漏水封高度≥50mm。每類地漏又有多種構造型式，圖中提供了每種地漏的排水能力。
    3.3 隔油器均安裝在室內，從構造上有隔板式，還有帶氣浮、濾芯和自動刮油等裝置的。圖中均提供了它們的設計秒流量。

    4.使用方法
    4.1設計人員按圖集選擇產品及做法，施工人員按圖集訂貨及安裝。
    4.2 當選擇其它廠商的產品時，設計人員注意核對技術參數和安裝尺寸；施工人員可參考本圖集安裝。
