08R419：混凝土模塊砌體熱力管道地溝
- 圖集編號
- 08R419
- 圖集名稱
- 混凝土模塊砌體熱力管道地溝
- 定價
- 74.00 元
- 開本
- 16 開
- 主編單位
- 北京特澤熱力工程設計有限責任公司
內容簡介
本圖集適用于非抗震區和抗震設防烈度為6、7、8度地區；工作壓力小于16MPa、介質溫度小于150℃的熱水熱力管道和工作壓力小于14MPa、介質溫度小于300℃的蒸汽熱力管道、管徑范圍DN100～DN600；地溝結構埋深08m≤h≤16m。主要內容包括熱水和蒸汽熱力管道在地溝內的布置及相關計算方法，以及與之相對應的混凝土模塊砌體熱力管道地溝、檢查井的結構設計和施工方法。方便設計、施工人員選用。
目錄
| 目錄 | 1 |
|---|---|

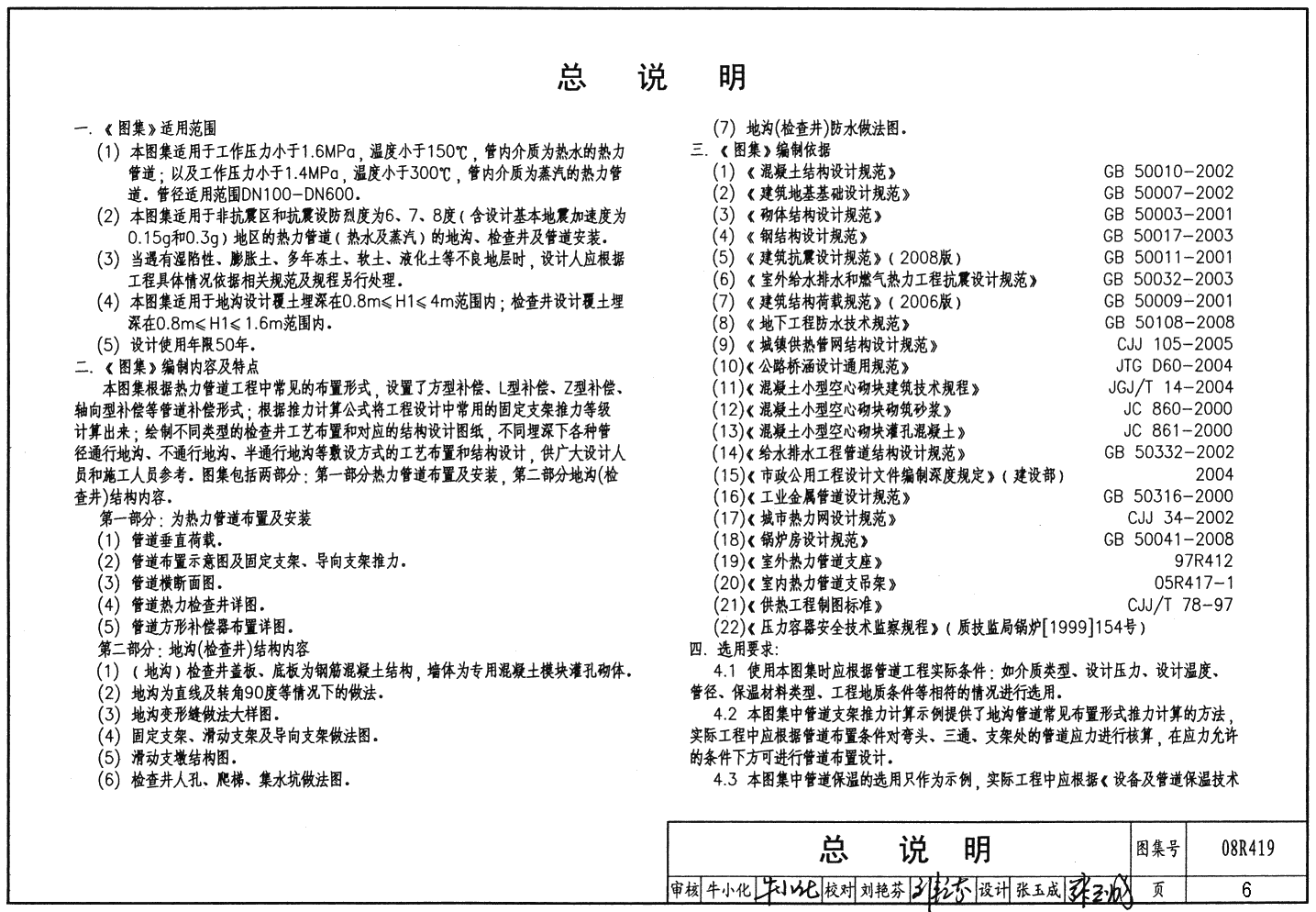

| 總說明 | 6 |
| 熱力管道布置及安裝 | |
| 熱水管道垂直荷載及相關數據一覽表 | 16 |
| 蒸汽管道垂直荷載及相關數據一覽表 | 17 |

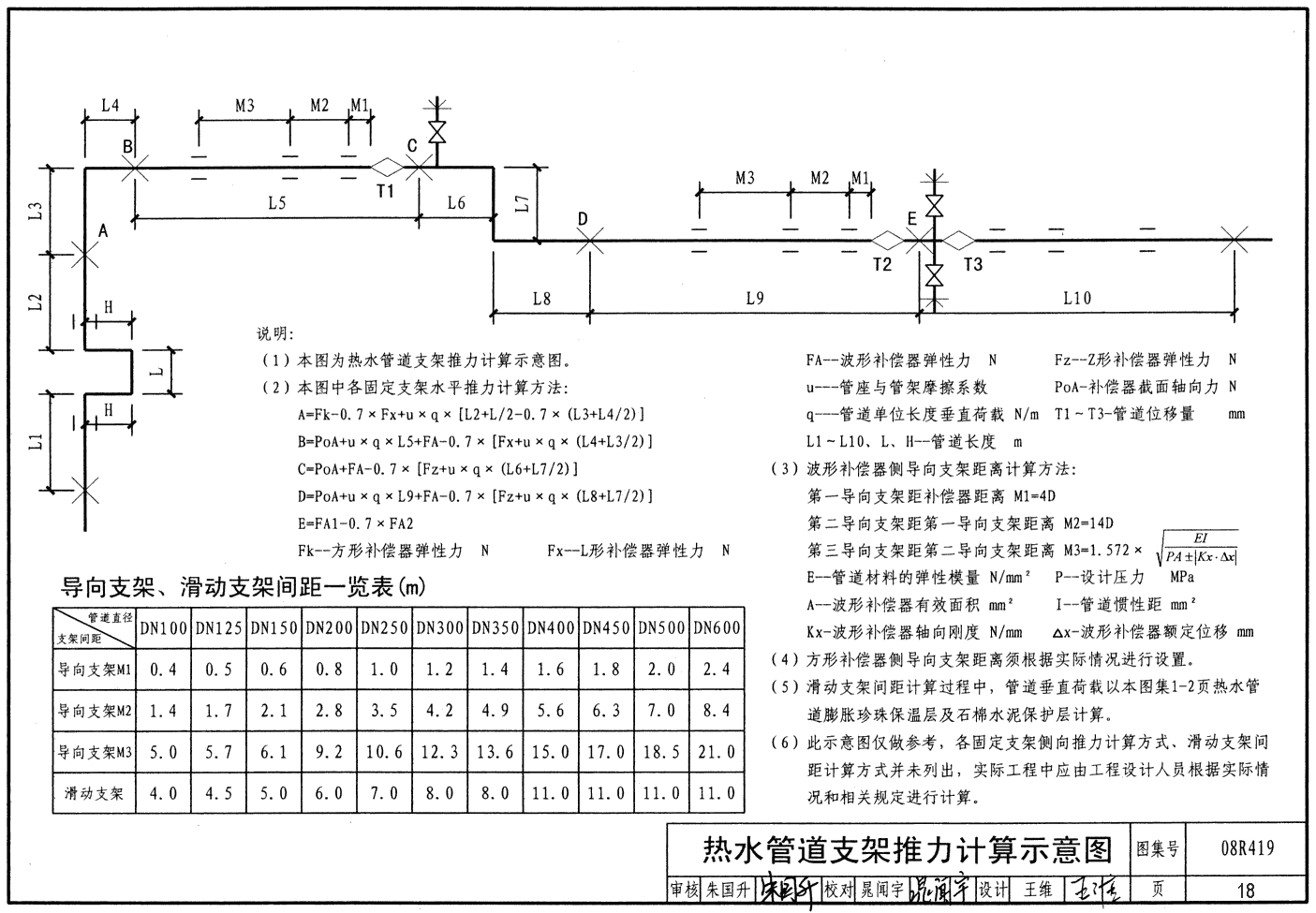

| 熱水管道支架推力計算示意圖 | 18 |
| 熱水管道固定支架、導向支架推力一覽表 | 19 |
| 蒸汽管道支架推力計算示意圖 | 20 |
| 蒸汽管道固定支架、導向支架推力一覽表 | 21 |
| 熱水管道不通行地溝橫斷面圖（兩管平放） | 22 |

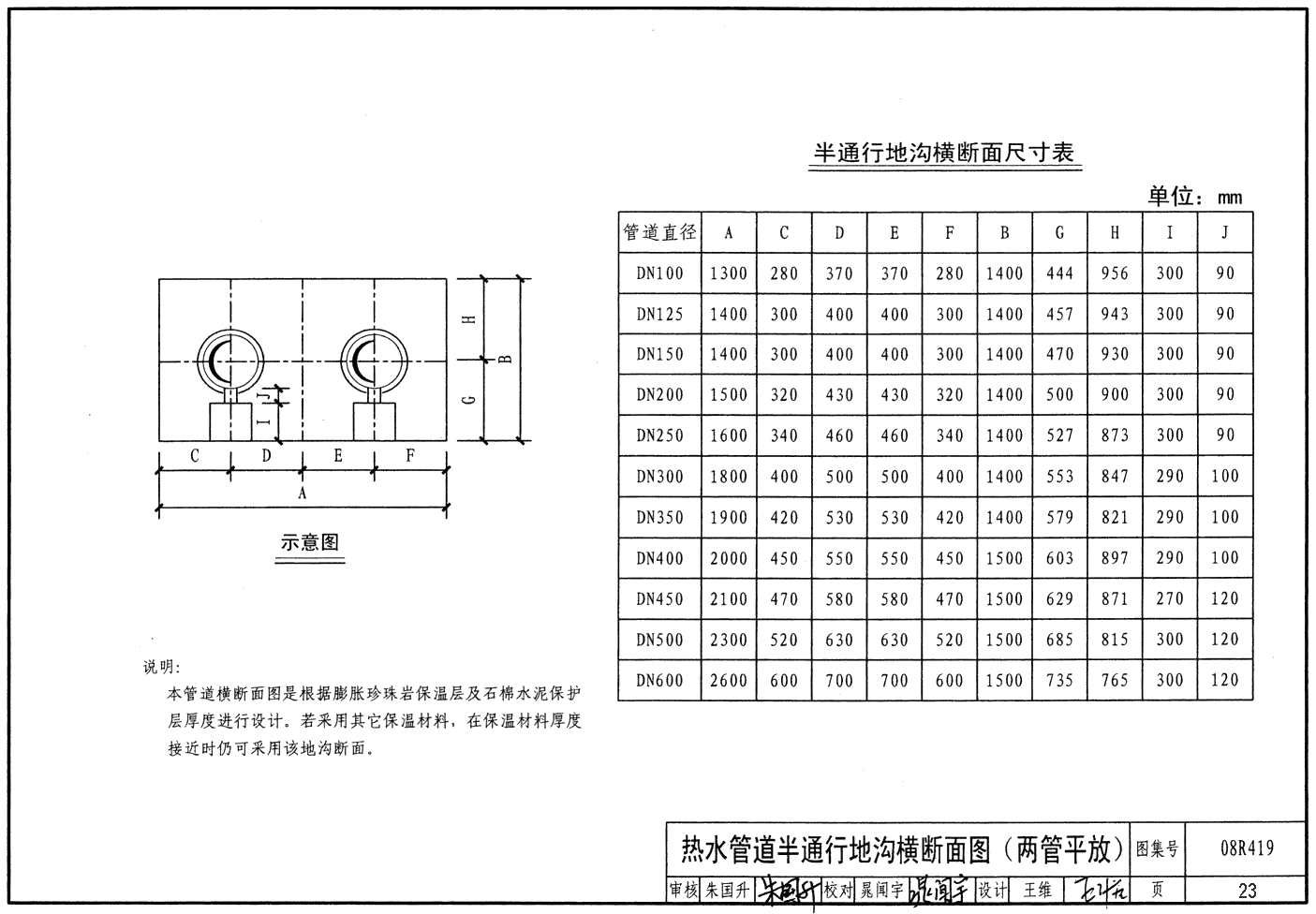

| 熱水管道半通行地溝橫斷面圖（兩管平放） | 23 |
| 熱水管道通行地溝橫斷面圖（兩管平放） | 24 |
| 熱水管道通行地溝橫斷面圖（兩管立放） | 25 |
| 蒸汽管道不通行地溝橫斷面圖（兩管平放） | 26 |
| 蒸汽管道半通行地溝橫斷面圖（兩管平放） | 27 |
| 蒸汽管道通行地溝橫斷面圖（兩管平放） | 28 |
| 蒸汽管道通行地溝橫斷面圖（兩管立放） | 29 |
| 蒸汽管道熱水管道三墻兩溝通行地溝橫斷面圖 | 30 |
| 熱水管道不通行地溝方型補償器布置示意圖 | 31 |

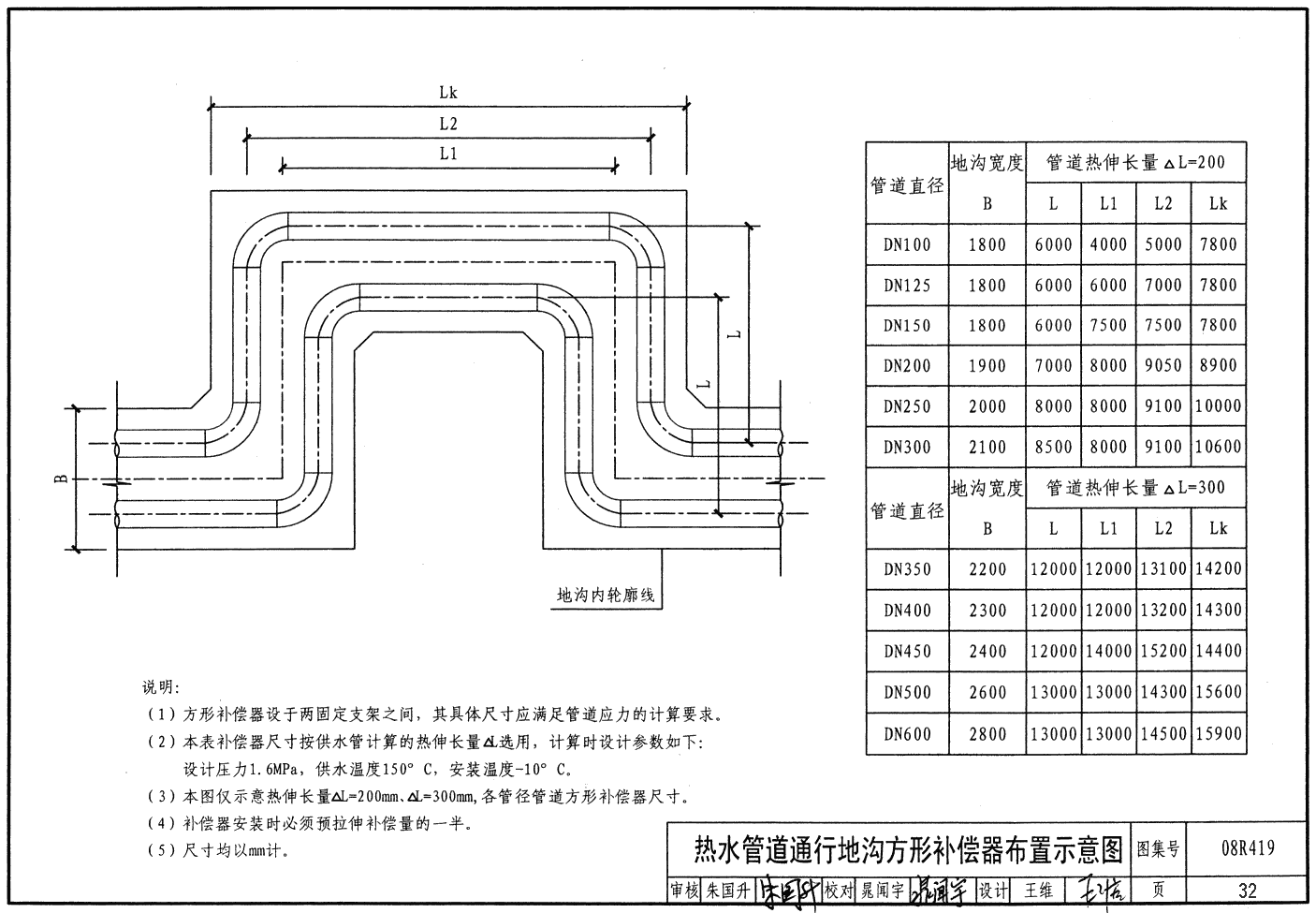

| 熱水管道通行地溝方型補償器布置示意圖 | 32 |
| 蒸汽管道不通行地溝方型補償器布置示意圖 | 33 |
| 蒸汽管道通行地溝方型補償器布置示意圖 | 34 |
| DN100（DN200）熱水管道單側波紋管布置檢查井詳圖 | 35 |
| DN100（DN200）熱水管道雙側波紋管布置檢查井詳圖 | 36 |
| DN300（DN400）熱水管道單側波紋管（含單分支）布置檢查井詳圖 | 37 |
| DN300（DN400）熱水管道雙側波紋管布置檢查井詳圖 | 39 |
| DN500（DN600）熱水管道單側波紋管布置檢查井詳圖 | 40 |
| DN500（DN600）熱水管道雙側波紋管（含雙分支）布置檢查井詳圖 | 41 |
| DN100（DN200）蒸汽管道單側波紋管布置檢查井詳圖 | 43 |
| DN100（DN200）蒸汽管道雙側波紋管布置檢查井詳圖 | 44 |
| DN300（DN400）蒸汽管道單側波紋管（含單分支）布置檢查井詳圖 | 45 |
| DN300（DN400）蒸汽管道雙側波紋管布置檢查井詳圖 | 47 |
| DN500（DN600）蒸汽管道單側波紋管布置檢查井詳圖 | 48 |
| DN500（DN600）蒸汽管道雙側波紋管（含雙分支）布置檢查井詳圖 | 49 |
| 地溝（檢查井）結構 | |
| 熱水管道（兩管平放）不通行地溝 | |

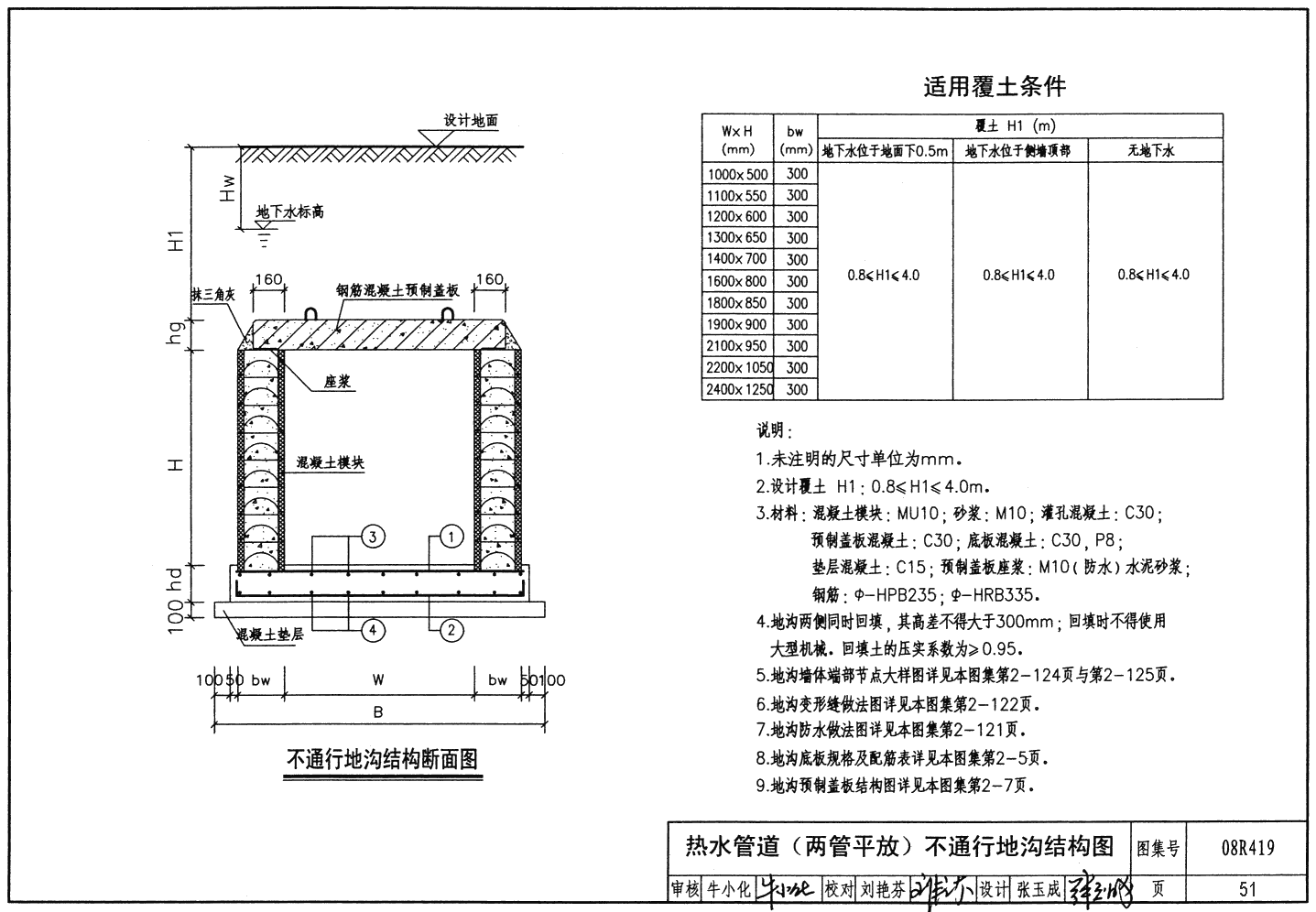

| 熱水管道（兩管平放）不通行地溝結構圖 | 51 |
| 熱水管道（兩管平放）不通行地溝底板配筋表 | 52 |
| 熱水管道（兩管平放）不通行地溝蓋板結構圖 | 53 |
| 熱水管道（兩管平放）不通行地溝蓋板鋼筋表 | 54 |
| 熱水管道（兩管平放）不通行地溝工程量明細表 | 55 |
| 熱水管道（兩管平放）半通行地溝 | |
| 熱水管道（兩管平放）半通行地溝結構圖 | 56 |
| 熱水管道（兩管平放）半通行地溝底板配筋表 | 57 |
| 熱水管道（兩管平放）半通行地溝蓋板結構圖 | 58 |
| 熱水管道（兩管平放）半通行地溝蓋板鋼筋表 | 59 |
| 熱水管道（兩管平放）半通行地溝工程量明細表 | 60 |
| 熱水管道（兩管平放）通行地溝 | |
| 熱水管道（兩管平放）通行地溝結構圖 | 61 |
| 熱水管道（兩管平放）通行地溝底板配筋表 | 62 |
| 熱水管道（兩管平放）通行地溝蓋板結構圖 | 63 |
| 熱水管道（兩管平放）通行地溝蓋板鋼筋表 | 64 |
| 熱水管道（兩管平放）通行地溝工程量明細表 | 65 |
| 蒸汽管道（兩管平放）不通行地溝 | |

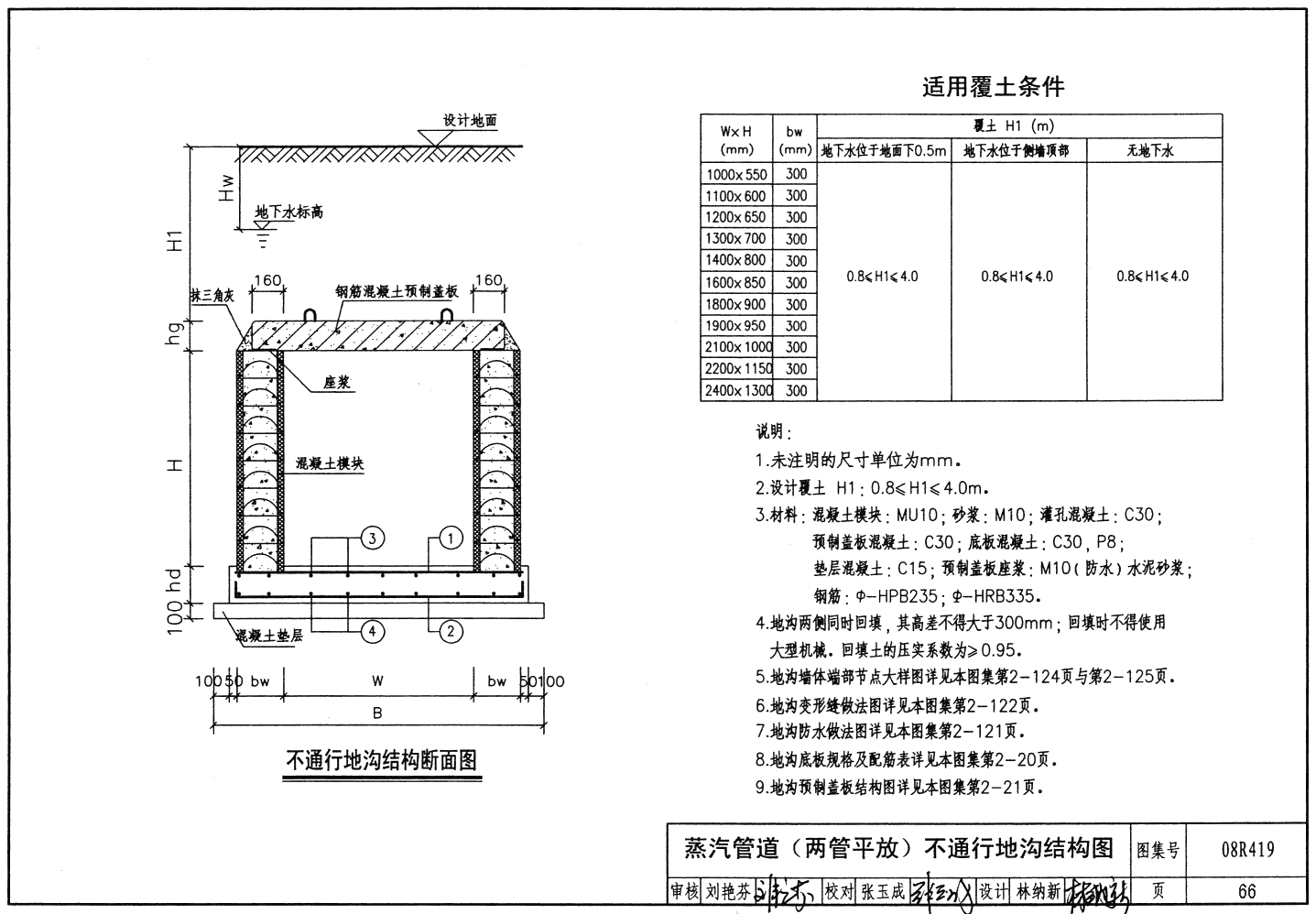

| 蒸汽管道（兩管平放）不通行地溝結構圖 | 66 |
| 蒸汽管道（兩管平放）不通行地溝底板配筋表 | 67 |
| 蒸汽管道（兩管平放）不通行地溝蓋板結構圖 | 68 |
| 蒸汽管道（兩管平放）不通行地溝蓋板鋼筋表 | 69 |
| 蒸汽管道（兩管平放）不通行地溝工程量明細表 | 70 |
| 蒸汽管道（兩管平放）半通行地溝 | |
| 蒸汽管道（兩管平放）半通行地溝結構圖 | 71 |
| 蒸汽管道（兩管平放）半通行地溝底板配筋表 | 72 |
| 蒸汽管道（兩管平放）半通行地溝蓋板結構圖 | 73 |
| 蒸汽管道（兩管平放）半通行地溝蓋板鋼筋表 | 74 |
| 蒸汽管道（兩管平放）半通行地溝工程量明細表 | 75 |
| 蒸汽管道（兩管平放）通行地溝 | |
| 蒸汽管道（兩管平放）通行地溝結構圖 | 76 |
| 蒸汽管道（兩管平放）通行地溝底板配筋表 | 77 |
| 蒸汽管道（兩管平放）通行地溝蓋板結構圖 | 78 |
| 蒸汽管道（兩管平放）通行地溝蓋板鋼筋表 | 79 |
| 蒸汽管道（兩管平放）通行地溝工程量明細表 | 80 |
| 兩管立放通行地溝 | |
| 熱水（或蒸汽）管道（兩管立放）通行地溝結構圖 | 81 |
| 熱水（或蒸汽）管道（兩管立放）通行地溝底板、側墻鋼筋表及工程量明細表 | 82 |

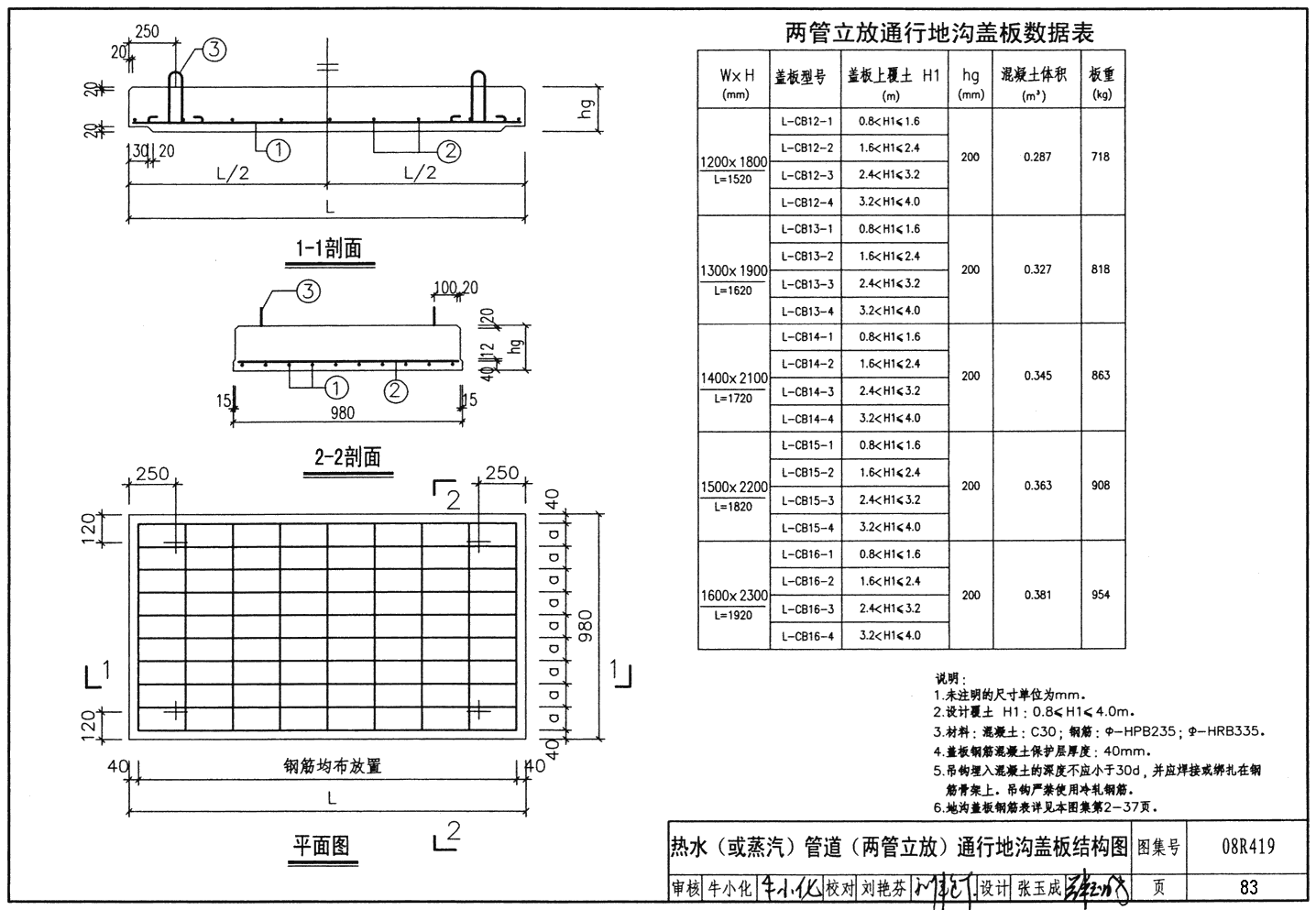

| 熱水（或蒸汽）管道（兩管立放）通行地溝蓋板結構圖 | 83 |
| 熱水（或蒸汽）管道（兩管立放）通行地溝蓋板鋼筋表 | 84 |
| 三墻兩溝結構 | |
| 蒸汽與熱水管道（兩管平放）三墻兩溝通行地溝 | 85 |
| 方型補償器結構 | |
| 熱水（或蒸汽）管道不通行地溝方型補償器結構圖 | 86 |
| 熱水（或蒸汽）管道不通行地溝方型補償器平面組砌圖 | 87 |
| 熱水（或蒸汽）管道不通行地溝（方型補償器）過梁、現澆蓋板詳圖及材料表 | 88 |
| 熱水（或蒸汽）管道通行地溝方型補償器結構圖 | 89 |
| 熱水（或蒸汽）管道通行地溝方型補償器平面組砌圖 | 90 |
| 熱水（或蒸汽）管道通行地溝（方型補償器）過梁詳圖及材料表 | 91 |
| 熱水管道地溝支架 | |
| 熱水管道（兩管平放）地溝固定支架（蓋底板嵌固） | 92 |
| 熱水管道不通行地溝固定支架尺寸表（蓋底板嵌固） | 93 |
| 熱水管道半通行地溝固定支架尺寸表（蓋底板嵌固） | 94 |
| 熱水管道通行地溝固定支架尺寸表（蓋底板嵌固） | 95 |

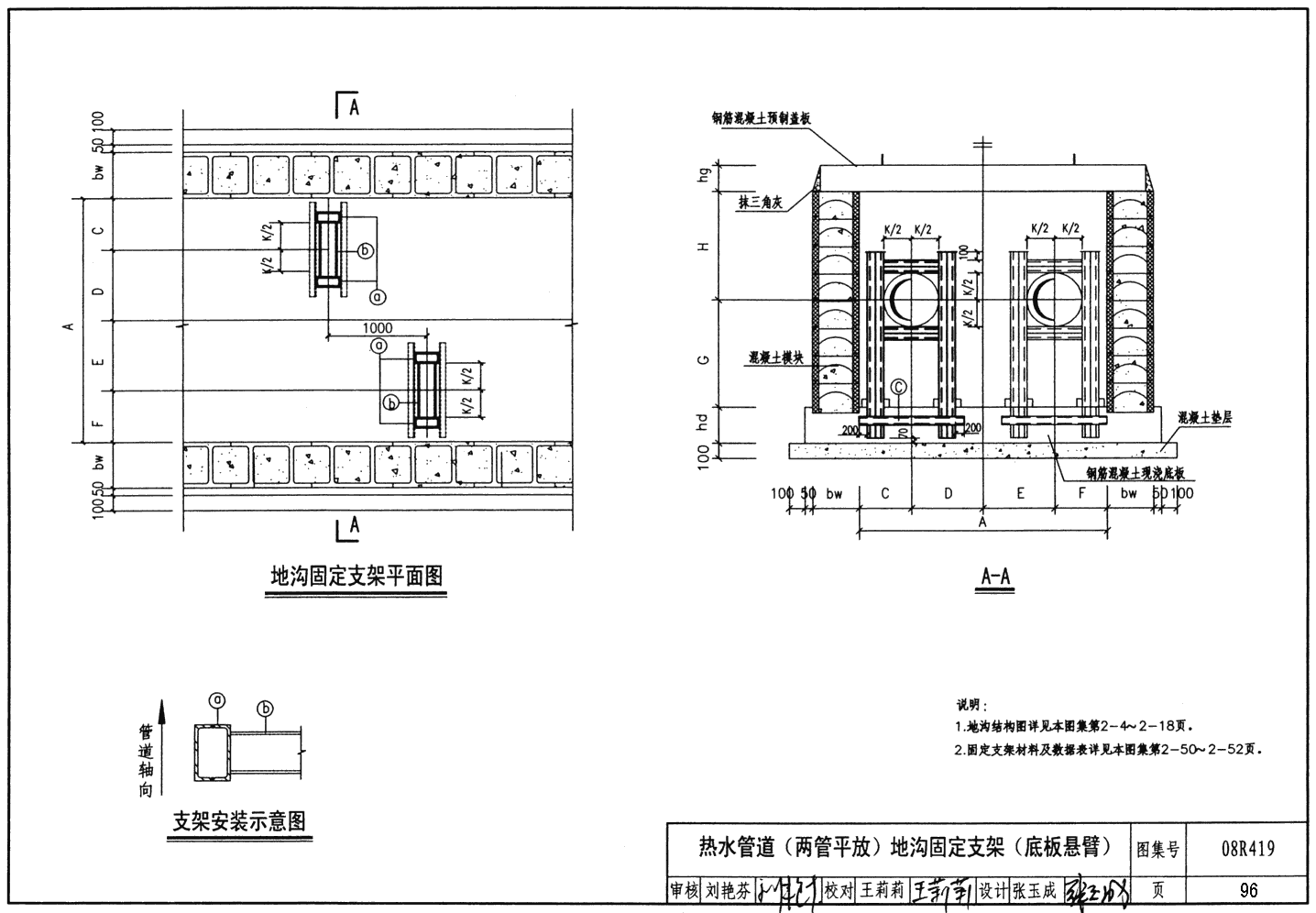

| 熱水管道（兩管平放）地溝固定支架（底板懸臂） | 96 |
| 熱水管道不通行地溝固定支架尺寸表（底板懸臂） | 97 |
| 熱水管道半通行地溝固定支架尺寸表（底板懸臂） | 98 |
| 熱水管道通行地溝固定支架尺寸表（底板懸臂） | 99 |
| 熱水管道（兩管平放）地溝固定支架（側墻懸臂） | 100 |
| 熱水管道不通行地溝固定支架尺寸表（側墻懸臂） | 101 |
| 熱水管道半通行地溝固定支架尺寸表（側墻懸臂） | 102 |
| 熱水管道通行地溝固定支架尺寸表（側墻懸臂） | 103 |
| 熱水管道（兩管立放）通行地溝固定支架（蓋底板嵌固） | 104 |
| 熱水管道（兩管立放）通行地溝固定支架（側墻懸臂） | 105 |
| 熱水管道（兩管平放）地溝導向支架（蓋底板嵌固） | 106 |
| 熱水管道不通行地溝導向支架尺寸表（蓋底板嵌固） | 107 |
| 熱水管道半通行地溝導向支架尺寸表（蓋底板嵌固） | 108 |
| 熱水管道通行地溝導向支架尺寸表（蓋底板嵌固） | 109 |
| 熱水管道（兩管平放）地溝導向支架（底板懸臂） | 110 |
| 熱水管道不通行地溝導向支架尺寸表（底板懸臂） | 111 |
| 熱水管道半通行地溝導向支架尺寸表（底板懸臂） | 112 |
| 熱水管道通行地溝導向支架尺寸表（底板懸臂） | 113 |
| 熱水管道（兩管立放）通行地溝導向支架（蓋底板嵌固） | 114 |
| 熱水管道（兩管立放）通行地溝滑動支架（側墻懸臂） | 115 |
| 蒸汽管道地溝支架 | |
| 蒸汽管道（兩管平放）地溝固定支架（蓋底板嵌固） | 116 |
| 蒸汽管道不通行地溝固定支架尺寸表（蓋底板嵌固） | 117 |
| 蒸汽管道半通行地溝固定支架尺寸表（蓋底板嵌固） | 118 |
| 蒸汽管道通行地溝固定支架尺寸表（蓋底板嵌固） | 119 |
| 蒸汽管道（兩管平放）地溝固定支架（底板懸臂） | 120 |
| 蒸汽管道不通行地溝固定支架尺寸表（底板懸臂） | 121 |
| 蒸汽管道半通行地溝固定支架尺寸表（底板懸臂） | 122 |
| 蒸汽管道通行地溝固定支架尺寸表（底板懸臂） | 123 |
| 蒸汽管道（兩管平放）地溝固定支架（側墻懸臂） | 124 |
| 蒸汽管道不通行地溝固定支架尺寸表（側墻懸臂） | 125 |
| 蒸汽管道半通行地溝固定支架尺寸表（側墻懸臂） | 126 |
| 蒸汽管道通行地溝固定支架尺寸表（側墻懸臂） | 127 |
| 蒸汽管道（兩管立放）通行地溝固定支架（蓋底板嵌固） | 128 |
| 蒸汽管道（兩管立放）通行地溝固定支架（側墻懸臂） | 129 |
| 蒸汽管道（兩管立放）通行地溝固定支架尺寸表（側墻懸臂） | 130 |
| 蒸汽管道（兩管平放）地溝導向支架（蓋底板嵌固） | 131 |
| 蒸汽管道不通行地溝導向支架尺寸表（蓋底板嵌固） | 132 |
| 蒸汽管道半通行地溝導向支架尺寸表（蓋底板嵌固） | 133 |
| 蒸汽管道通行地溝導向支架尺寸表（蓋底板嵌固） | 134 |
| 蒸汽管道（兩管平放）地溝導向支架（底板懸臂） | 135 |
| 蒸汽管道不通行地溝導向支架尺寸表（底板懸臂） | 136 |
| 蒸汽管道半通行地溝導向支架尺寸表（底板懸臂） | 137 |
| 蒸汽管道通行地溝導向支架尺寸表（底板懸臂） | 138 |
| 蒸汽管道（兩管立放）通行地溝導向支架（蓋底板嵌固） | 139 |
| 蒸汽管道（兩管立放）通行地溝導向支架尺寸表（蓋底板嵌固） | 140 |

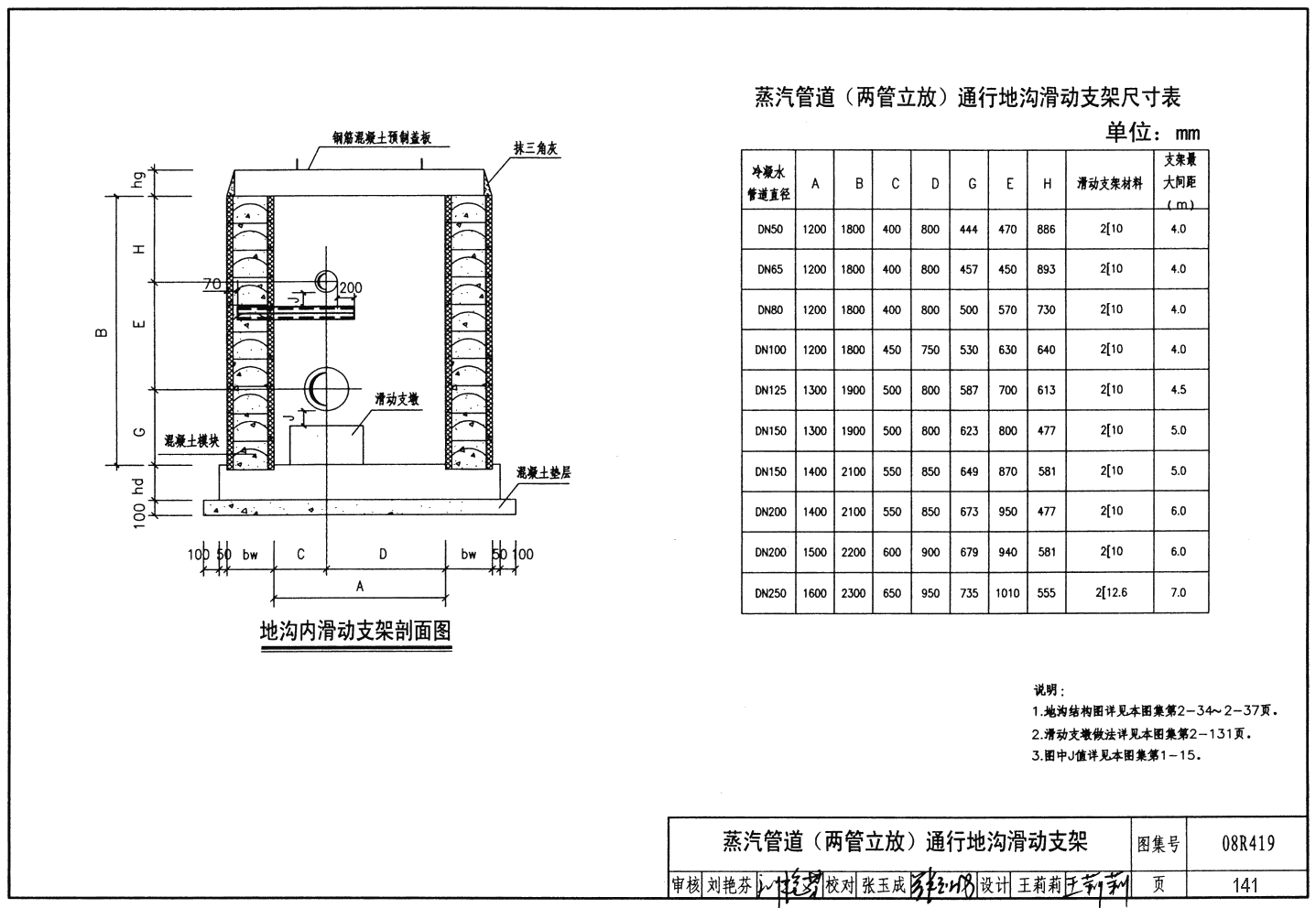

| 蒸汽管道（兩管立放）通行地溝滑動支架 | 141 |
| 檢查井結構 | |
| DN100（DN200）熱水管道單側波紋管布置檢查井結構圖 | 142 |
| DN100（DN200）熱水管道單側波紋管布置檢查井結構數據表 | 143 |
| DN100（DN200）熱水管道雙側波紋管布置檢查井結構圖 | 144 |
| DN100（DN200）熱水管道雙側波紋管布置檢查井結構數據表 | 145 |
| DN300（DN400）熱水管道單側波紋管布置檢查井（帶單側分支）結構圖 | 146 |
| DN300（DN400）熱水管道單側波紋管布置檢查井（帶單側分支）結構數據表 | 147 |
| DN300（DN400）熱水管道雙側波紋管布置檢查井結構圖 | 148 |
| DN300（DN400）熱水管道雙側波紋管布置檢查井結構數據表 | 149 |

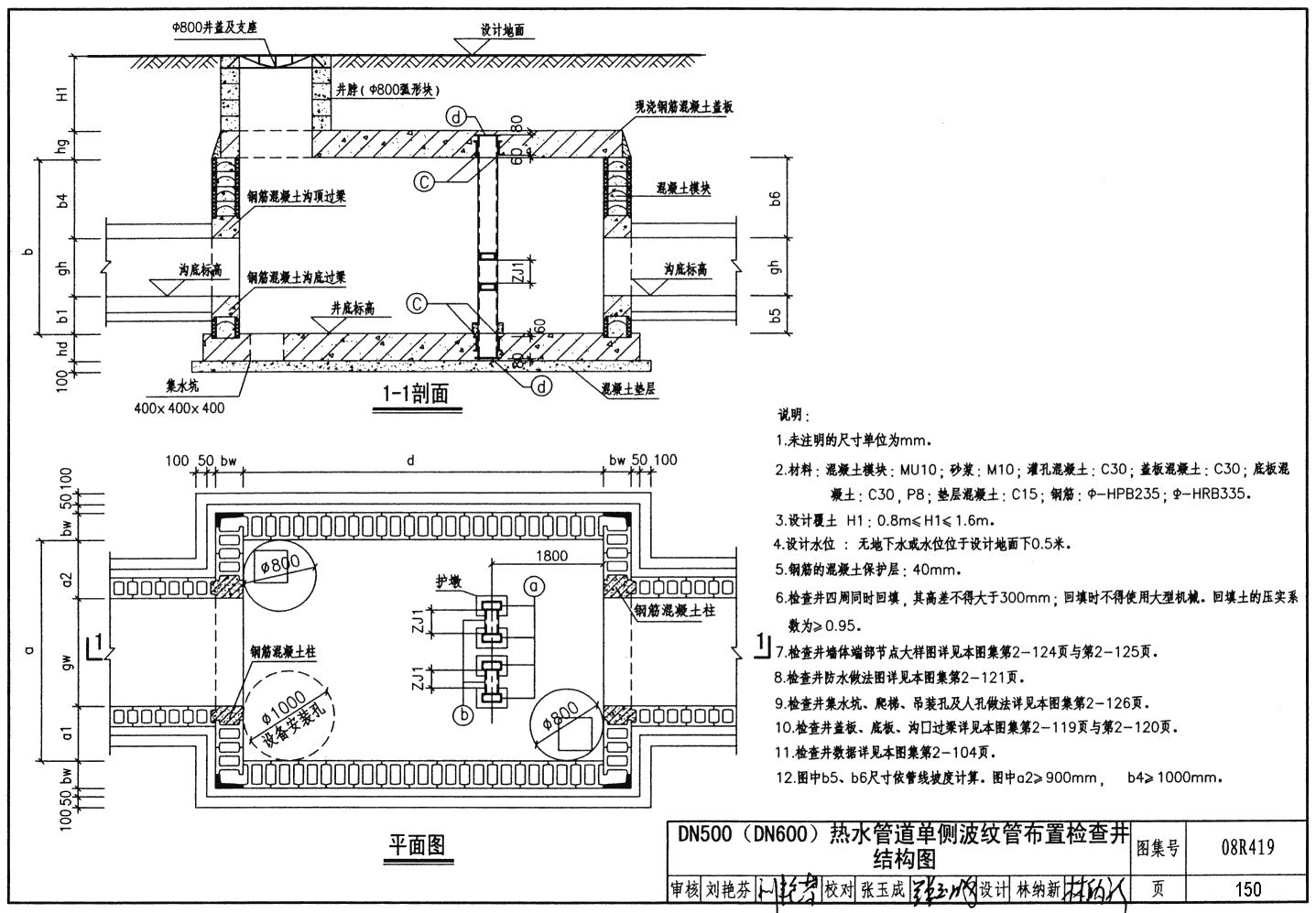

| DN500（DN600）熱水管道單側波紋管布置檢查井結構圖 | 150 |
| DN500（DN600）熱水管道單側波紋管布置檢查井結構數據表 | 151 |
| DN500（DN600）熱水管道雙側波紋管布置檢查井（含雙側分支）結構圖 | 152 |
| DN500（DN600）熱水管道雙側波紋管布置檢查井（含雙側分支）結構數據表 | 153 |
| DN100（DN200）蒸汽管道單側波紋管布置檢查井結構圖 | 154 |
| DN100（DN200）蒸汽管道單側波紋管布置檢查井結構數據表 | 155 |
| DN100（DN200）蒸汽管道雙側波紋管布置檢查井結構圖 | 156 |
| DN100（DN200）蒸汽管道雙側波紋管布置檢查井結構數據表 | 157 |
| DN300（DN400）蒸汽管道單側波紋管布置檢查井（帶單側分支）結構圖 | 158 |
| DN300（DN400）蒸汽管道單側波紋管布置檢查井（帶單側分支）結構數據表 | 159 |
| DN300（DN400）蒸汽管道雙側波紋管布置檢查井結構圖 | 160 |
| DN300（DN400）蒸汽管道雙側波紋管布置檢查井結構數據表 | 161 |
| DN500（DN600）蒸汽管道單側波紋管布置檢查井結構圖 | 162 |
| DN500（DN600）蒸汽管道單側波紋管布置檢查井結構數據表 | 163 |
| DN500（DN600）蒸汽管道雙側波紋管布置檢查井（含雙側分支）結構圖 | 164 |
| DN500（DN600）蒸汽管道雙側波紋管布置檢查井（含雙側分支）結構數據表 | 165 |
| 熱水（或蒸汽）管道檢查井蓋板、底板結構圖 | 166 |
| 熱水（或蒸汽）管道檢查井蓋板、底板配筋及溝口過梁配筋 | 167 |
| 結構詳圖 | |
| 地溝（檢查井）防水做法 | 168 |
| 地溝變形縫做法大樣圖 | 169 |
| 檢查井與地溝連接詳圖 | 170 |
| 地溝（檢查井）側墻頂部節點及蓋板接縫詳圖 | 171 |
| 地溝（檢查井）側墻底部構造示意圖 | 172 |
| 檢查井人孔、爬梯、集水坑做法 | 173 |
| 踏步安裝圖 | 174 |
| 踏步詳圖 | 175 |
| 輕、重型鑄鐵井蓋結構圖 | 176 |
| 不通行地溝（兩管平放）內滑動支墩結構圖 | 177 |
| 半通行地溝（兩管平放）內滑動支墩結構圖 | 178 |

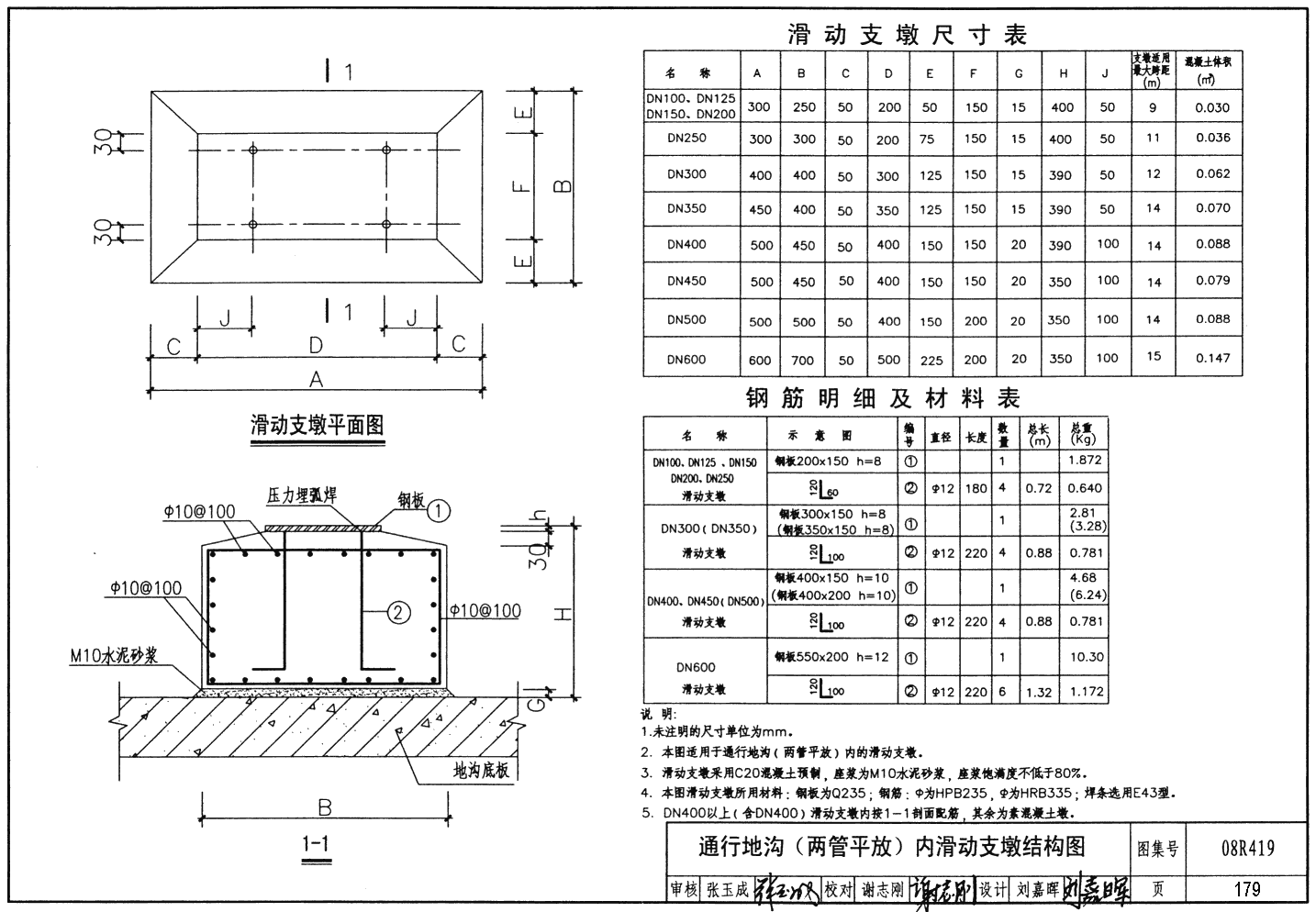

| 通行地溝（兩管平放）內滑動支墩結構圖 | 179 |
樣張
網友推薦
-
網友【zenghuarong】點評：適用于符合下列條件的以混凝土模塊結構為土建結構的熱力管地溝：①介質工況：工作壓力小于1.6MPa、溫度小于150℃、管內介質為熱水的熱力管道以及工作壓力小于1.4MPa、溫度小于300℃，管內介質為蒸汽的熱力管道，管徑適用范圍DN100～DN600；②適用地區：非抗震區和抗震設防烈度為6、7、8度（含設計基本地震加速度為0.15g和0.3g）地區的熱力管道（熱水及蒸汽）的地溝、檢查井及管道安裝；③覆土埋深范圍：地溝結構覆土埋深在0.8m≤h≤4m范圍，檢查井結構0.8m≤h≤1.6m范圍。 主要內容：包括熱力管道布置及安裝和地溝、檢查井結構兩大部分內容。 特 點：本圖集編制內容根據熱力管道工程中常見的布置形式，設置了方型補償、L型補償、Z型補償、軸向型補償?shù)裙艿姥a(bǔ)償形式；根據推力計算公式將工程設計中常用的固定支架推力等級計算出來；繪制不同類型的檢查井工藝布置和結構設計，供廣大設計、施工人員參考、使用。
-
網友【kedawgk1】點評：適用于符合下列條件的以混凝土模塊結構為土建結構的熱力管地溝：①介質工況：工作壓力小于1.6MPa、溫度小于150℃、管內介質為熱水的熱力管道以及工作壓力小于1.4MPa、溫度小于300℃，管內介質為蒸汽的熱力管道，管徑適用范圍DN100～DN600；②適用地區：非抗震區和抗震設防烈度為6、7、8度（含設計基本地震加速度為0.15g和0.3g）地區的熱力管道（熱水及蒸汽）的地溝、檢查井及管道安裝；③覆土埋深范圍：地溝結構覆土埋深在0.8m≤h≤4m范圍，檢查井結構0.8m≤h≤1.6m范圍。主要內容包括包括熱力管道布置及安裝和地溝、檢查井結構兩大部分內容。特點：本圖集編制內容根據熱力管道工程中常見的布置形式，設置了方型補償、L型補償、Z型補償、軸向型補償?shù)裙艿姥a(bǔ)償形式；根據推力計算公式將工程設計中常用的固定支架推力等級計算出來；繪制不同類型的檢查井工藝布置和結構設計，供廣大設計、施工人員參考、使用。 強烈推薦大家購買！
-
網友【yyl2004】點評：本圖集編制內容根據熱力管道工程中常見的布置形式，設置了方型補償、L型補償、Z型補償、軸向型補償?shù)裙艿姥a(bǔ)償形式；根據推力計算公式將工程設計中常用的固定支架推力等級計算出來；繪制不同類型的檢查井工藝布置和結構設計，供廣大設計、施工人員參考、使用。
-
網友【kwok】點評：根據熱力管道工程中常見的布置形式，設置了方型補償、L型補償、Z型補償、軸向型補償?shù)裙艿姥a(bǔ)償形式；根據推力計算公式將工程設計中常用的固定支架推力等級計算出來；繪制不同類型的檢查井工藝布置和結構設計，供廣大設計、施工人員參考、使用
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
-
網友【kwok】點評：對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書
