09K602：民用建筑工程暖通空調及動力初步設計深度圖樣
- 圖集編號
- 09K602
- 圖集名稱
- 民用建筑工程暖通空調及動力初步設計深度圖樣
- 開本
- 8 開
- 主編單位
- 中國建筑標準設計研究院
- 中國建筑設計研究院機電專業設計研究院
內容簡介
09K602《民用建筑工程暖通空調及動力初步設計深度圖樣》主要包括“采暖通風與空氣調節工程初步設計”和“熱能動力工程初步設計”兩部分。第一部分包括居住建筑采暖通風、公共建筑采暖和集中空調的設計說明和圖紙。第二部分包括采暖管道總平面圖和鍋爐房設計說明和圖紙。
備注
代替05K602
目錄
| 目錄 | 1 |
|---|---|

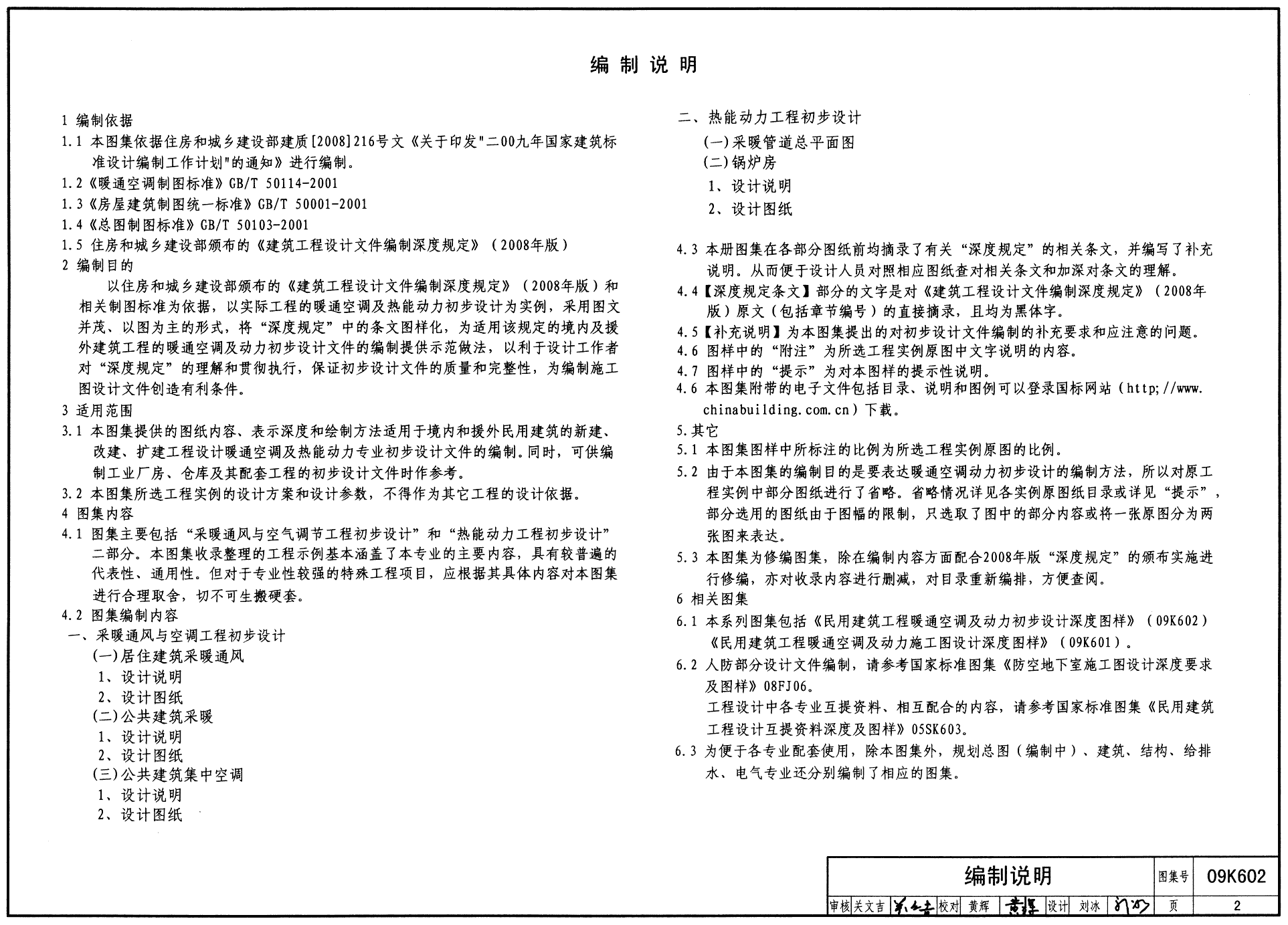

| 編制說明 | 2 |
| 采暖通風與空氣調節工程初步設計 | |
| 采暖通風與空氣調節工程初步設計編制深度要求及補充說明 | 3 |
| 居住建筑采暖通風 | |
| 示例一 設計說明 | 5 |

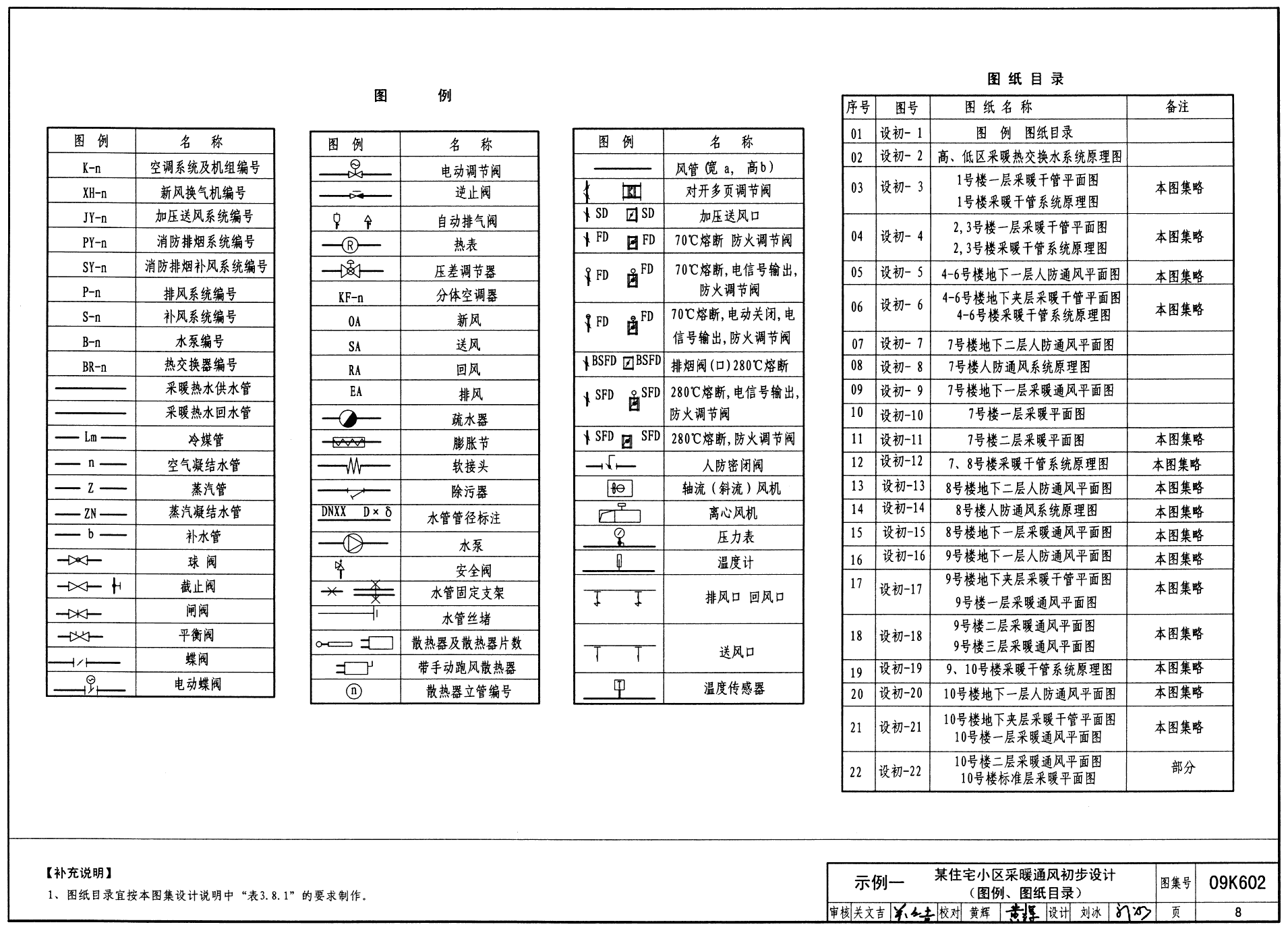

| 示例一 圖例、圖紙目錄 | 8 |
| 示例一 高區采暖熱交換水系統原理圖 | 9 |
| 示例一 分區計量采暖干管系統原理圖 | 10 |
| 示例一 地下二層人防通風平面圖 | 11 |
| 示例一 人防通風系統原理圖 | 12 |
| 示例一 地下一層采暖通風平面圖 | 13 |
| 示例一 一層采暖平面圖 | 14 |
| 示例一 戶型標準層采暖平面圖 | 15 |
| 公共建筑采暖 | |
| 示例二 設計說明 | 16 |
| 示例二 圖例、圖紙目錄 | 17 |

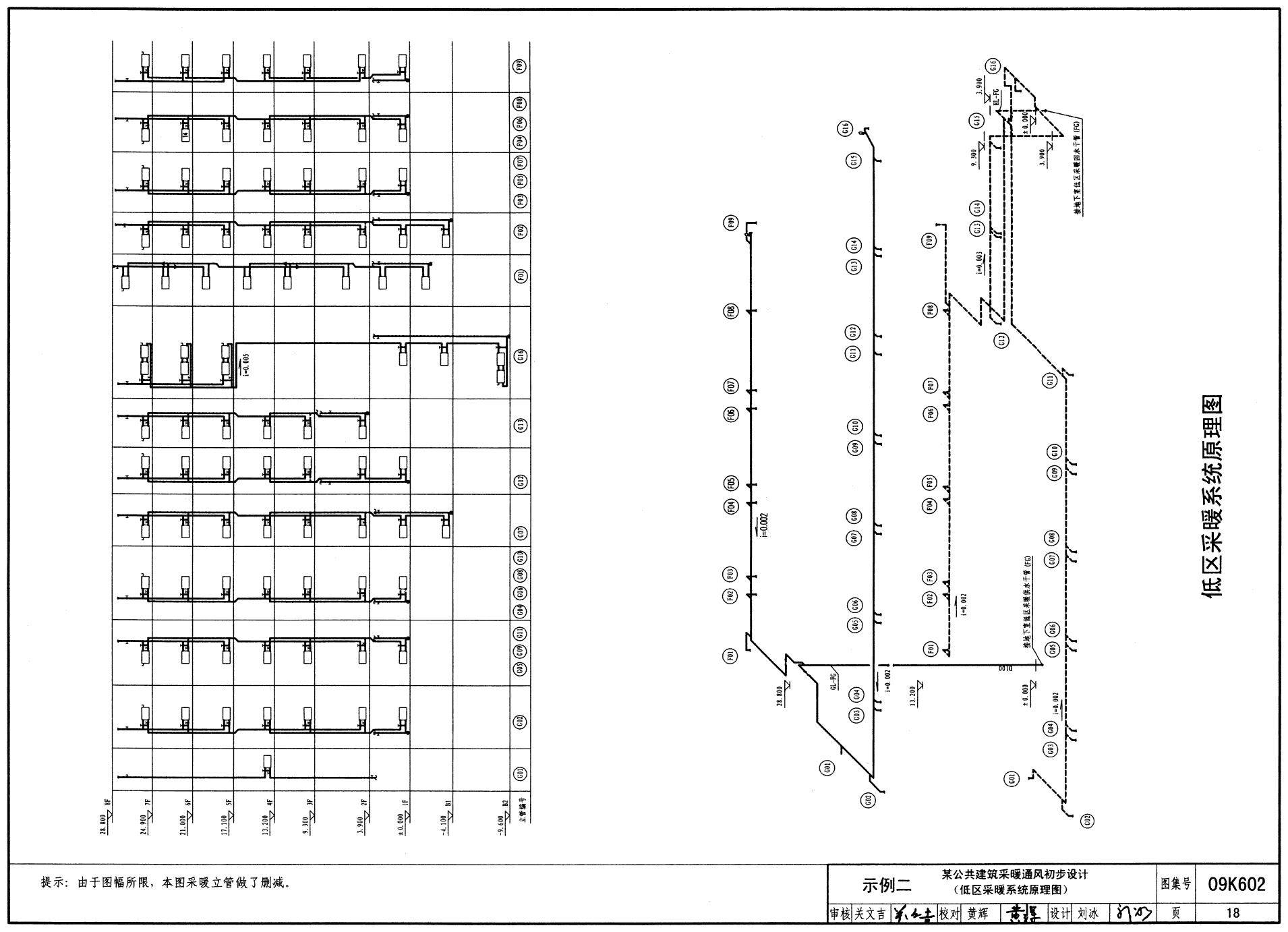

| 示例二 低區采暖系統原理圖 | 18 |
| 示例二 地下二層采暖平面圖 | 19 |
| 示例二 一層采暖平面圖 | 20 |
| 示例二 七層采暖平面圖 | 21 |
| 公共建筑空調通風 | |
| 示例三 設計說明 | 22 |
| 示例三 圖紙目錄 | 27 |
| 示例三 圖例 | 28 |
| 示例三 1＃冷凍機房系統圖 | 29 |
| 示例三 空調水系統立管示意圖（部分） | 30 |
| 示例三 空調風系統圖（部分） | 31 |
| 示例三 七層空調風平面圖（部分） | 32 |
| 示例三 七層空調熱水平面圖（部分） | 33 |
| 示例三 1＃冷凍機房設備平面布置圖 | 34 |
| 熱能動力工程初步設計 | |
| 熱能動力工程初步設計編制深度要求及補充說明 | 35 |
| 示例四 室外供熱管道（溝）總平面圖 | 37 |
| 示例五 某鍋爐房設計說明 圖例 圖紙目錄 | 38 |
| 示例五 某鍋爐房設計說明、設備表 | 39 |
| 示例五 某鍋爐房熱力系統圖 | 40 |
| 示例五 某鍋爐房設備布置平面圖 | 41 |
樣張
