09K601：民用建筑工程暖通空調及動力施工圖設計深度圖樣
- 圖集編號
- 09K601
- 圖集名稱
- 民用建筑工程暖通空調及動力施工圖設計深度圖樣
- 開本
- 8 開
- 主編單位
- 中國建筑標準設計研究院
- 中國建筑設計研究院機電專業設計研究院
內容簡介
09K601《民用建筑工程暖通空調及動力施工圖設計深度圖樣》主要包括“采暖通風與空氣調節工程施工圖”和“熱能動力工程施工圖”及“室外熱力管道工程施工圖”三部分。本圖集收錄整理的工程示例基本涵蓋了本專業的主要內容，具有較普遍的代表性、通用性。但對于專業性較強的特殊工程項目，應根據其具體內容對本圖集進行合理取舍，參考使用。
備注
代替04K601
目錄
| 目錄 | 1 |
|---|---|

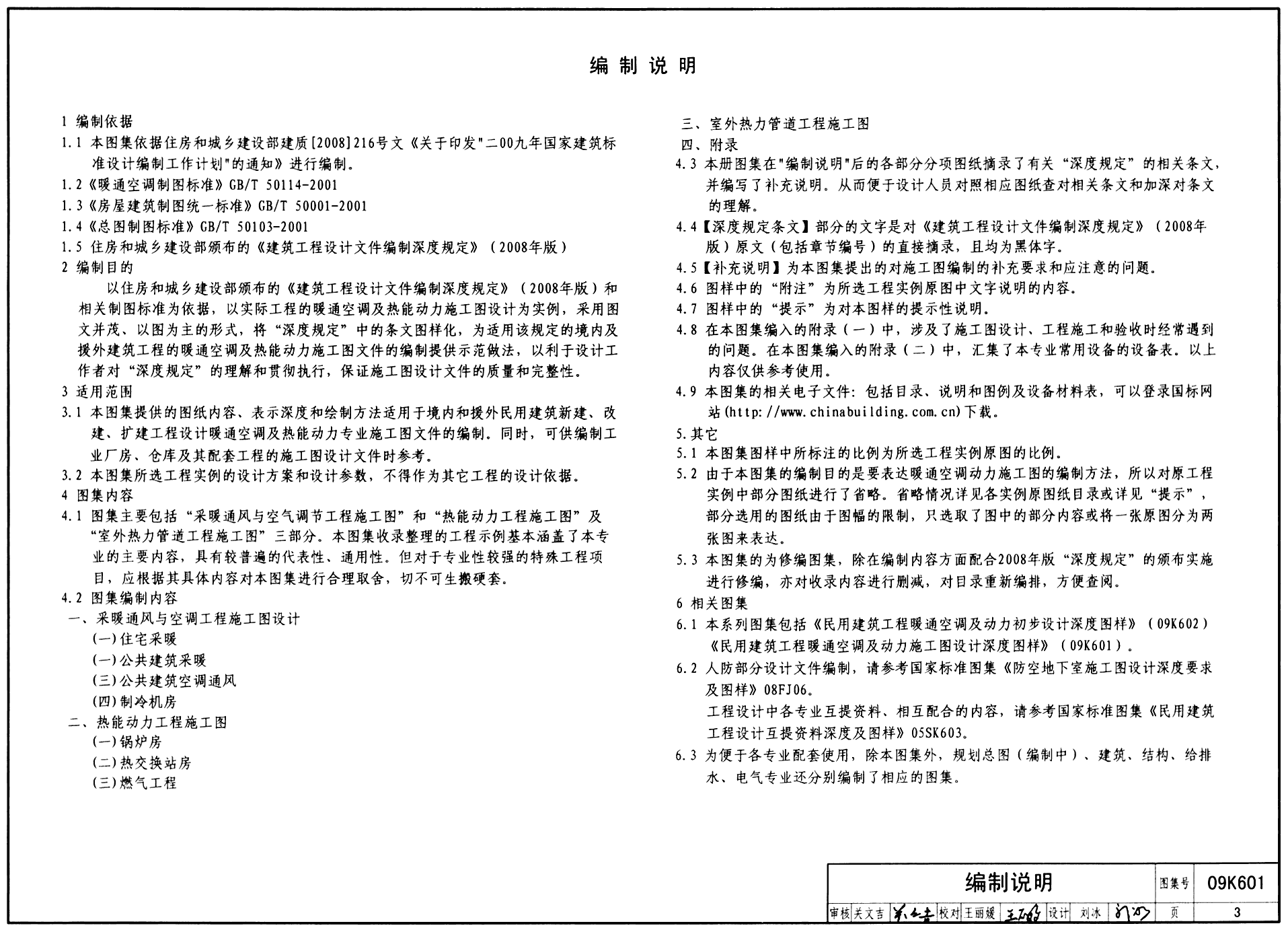

| 編制說明 | 3 |
| 采暖通風與空氣調節工程施工圖設計 | |
| 編制深度要求及補充說明 | 4 |
| 居住建筑采暖 | |

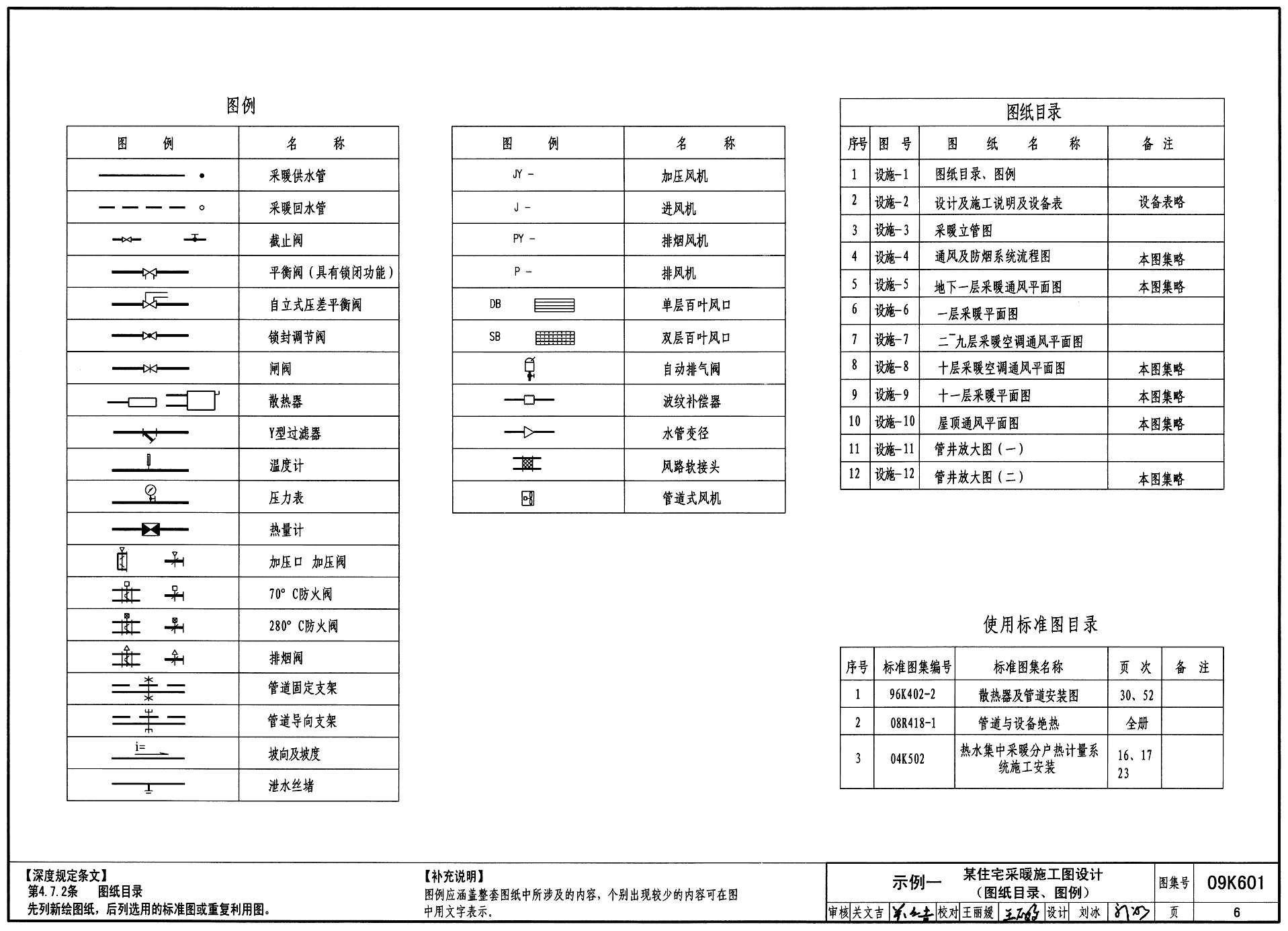

| 示例一 圖紙目錄、圖例 | 6 |

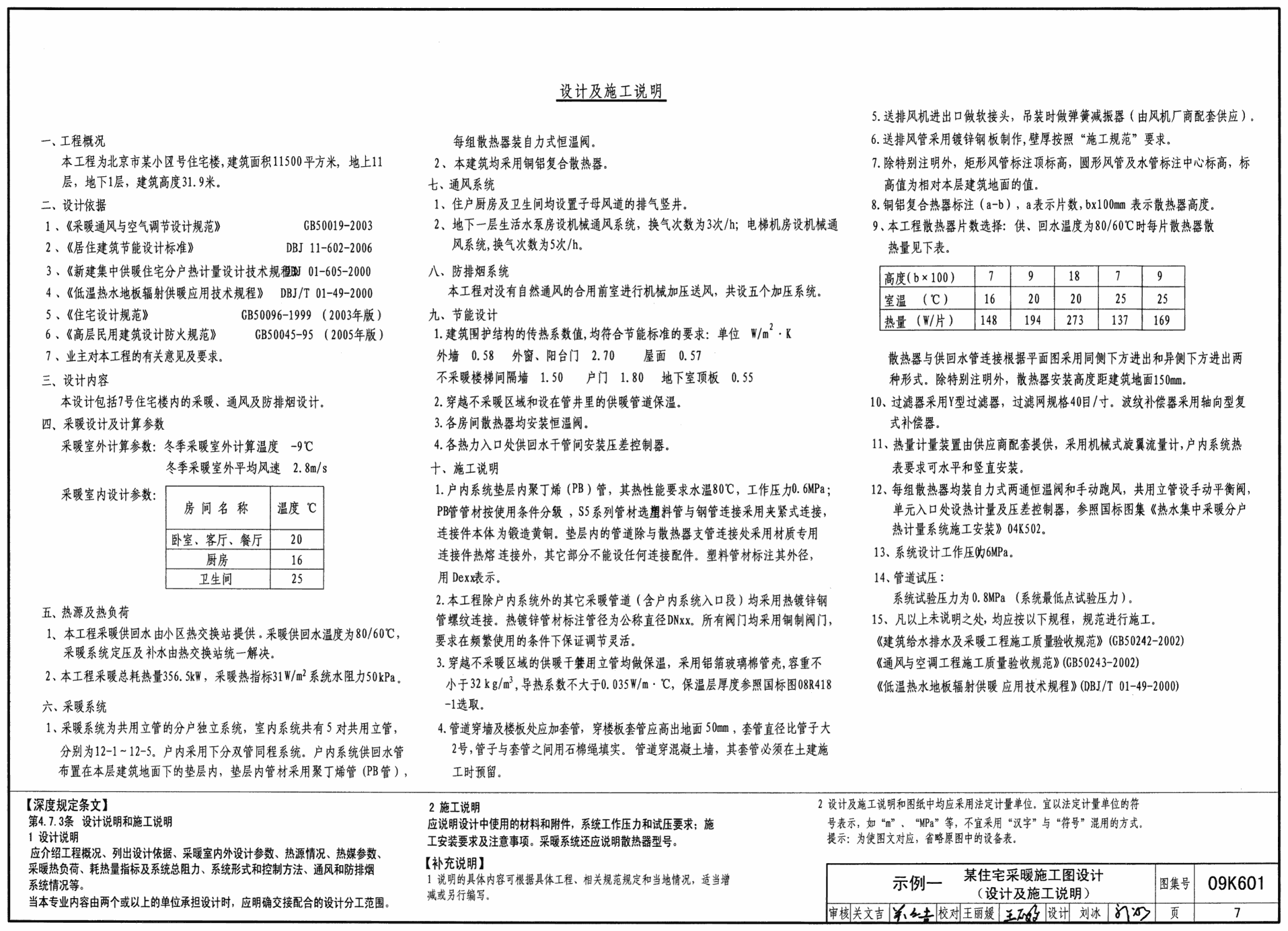

| 示例一 設計及施工說明 | 7 |

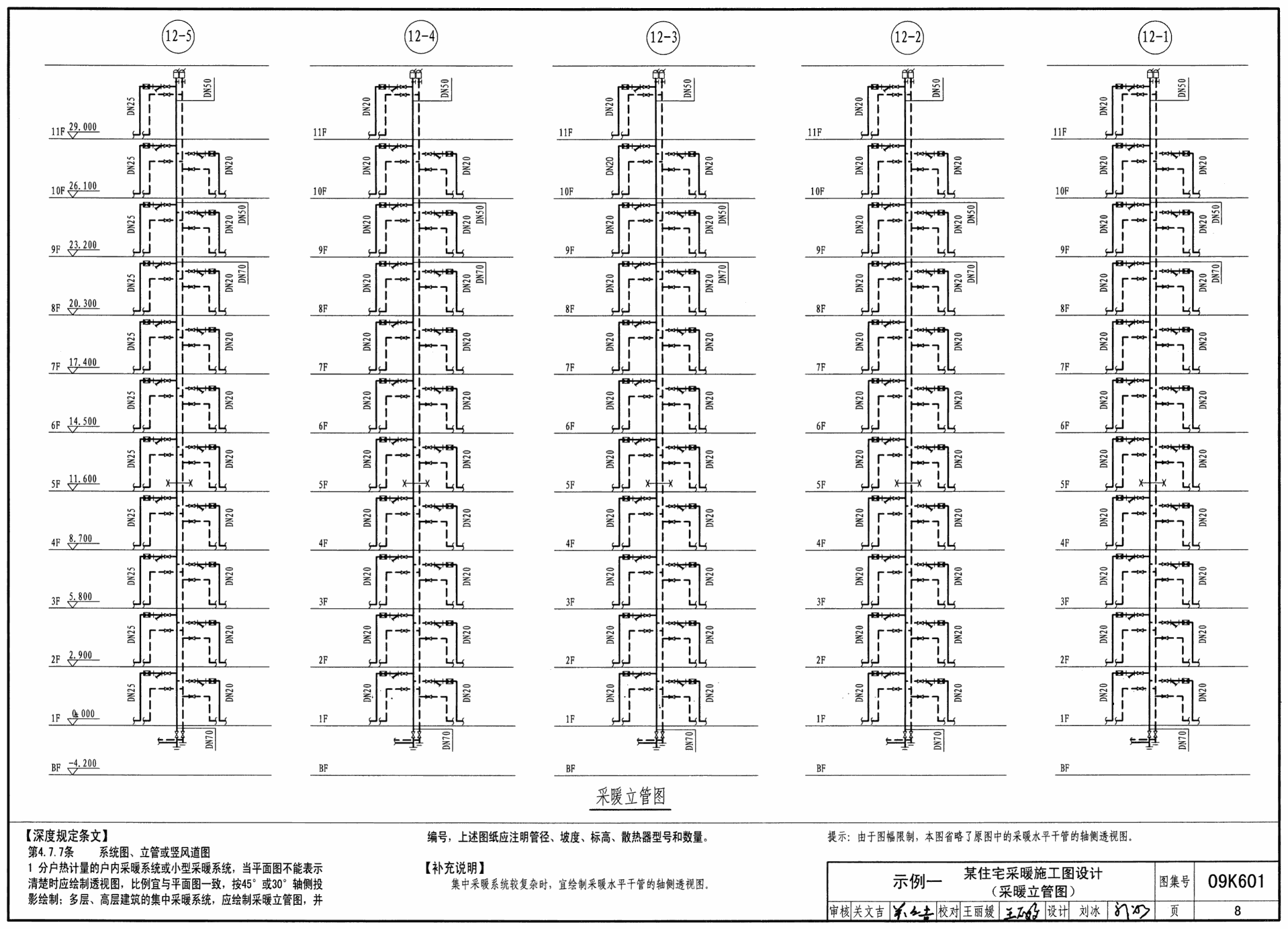

| 示例一 采暖立管圖 | 8 |
| 示例一 一層采暖平面圖 | 9 |
| 示例一 二～九層采暖平面圖 | 10 |
| 示例一 管井放大圖 | 11 |
| 公共建筑采暖 | |
| 示例二 設計及施工說明、圖紙目錄、圖例 | 12 |
| 示例二 采暖立管圖 | 13 |
| 示例二 一層采暖平面圖 | 14 |
| 示例二 二層采暖平面圖 | 15 |
| 示例二 熱力入口詳圖 | 16 |
| 公共建筑空調通風 | |
| 示例三 圖紙目錄 | 17 |
| 示例三 設計及施工說明 | 18 |
| 示例三 空調冷、熱源系統工程圖 | 20 |
| 示例三 空調水路系統流程圖 | 21 |
| 示例三 空調通風風路系統流程圖 | 22 |
| 示例三 冷、熱源自控原理圖 | 23 |
| 示例三 六層空調風路平面圖 | 24 |
| 示例三 六層空調水路平面圖 | 25 |
| 示例三 新風機房放大圖 | 26 |
| 示例四 防排煙系統流程圖 | 27 |
| 示例五 空調風路平面圖（定風量全空氣系統） | 28 |
| 示例六 通風平面圖 | 29 |
| 示例七 空調機房放大圖 | 30 |
| 示例八 風機房放大圖（管道式風機） | 31 |
| 示例八 風機房放大圖（離心式風機） | 32 |
| 示例九 酒店客房放大圖 | 33 |
| 示例十 變制冷劑流量多聯分體式空調系統（系統流程圖） | 34 |
| 示例十 變制冷劑流量多聯分體式空調系統（空調平面圖） | 35 |
| 示例十一 戶式中央空調平面圖（水管型式） | 36 |
| 示例十二 風冷冷水機組平面布置圖 | 37 |
| 示例十三 圖例 | 38 |
| 電制冷水冷式制冷機房 | |
| 示例十四 設計及施工說明、圖紙目錄、圖例 | 40 |
| 示例十四 管路系統流程圖 | 41 |
| 示例十四 平面放大圖 | 42 |
| 示例十四 剖面圖 | 43 |
| 示例十四 部件詳圖 | 45 |
| 示例十四 基礎平面圖 | 46 |
| 熱能動力工程施工圖 | |
| 熱能動力工程施工圖繪制說明 | 47 |
| 燃油蒸汽鍋爐房 | |
| 示例十五 設計及施工說明、圖紙目錄、圖例 | 49 |
| 示例十五 管路系統流程圖 | 50 |
| 示例十五 平面放大圖 | 51 |
| 示例十五 剖面圖 | 52 |
| 示例十五 貯油罐安裝詳圖 | 54 |
| 示例十五 儲油罐及日用油箱加工詳圖 | 55 |
| 水-水熱交換站熱交換站房 | |
| 示例十六 設計及施工說明 | 56 |
| 示例十六 管路系統流程圖 | 57 |
| 示例十六 平面放大圖 | 58 |
| 示例十六 剖面圖 | 59 |
| 燃?xì)夤こ?/th> | |
| 示例十七 室內燃?xì)夤芫€設計及施工說明 | 60 |
| 示例十七 室內燃?xì)夤芫€平面圖、系統圖 | 61 |
| 示例十八 液化石油氣自然氣化瓶組間設計及施工說明 | 62 |
| 示例十八 液化石油氣自然氣化瓶組間平面圖、系統圖 | 63 |
| 室外熱力管道工程施工圖 | |
| 示例十九 室外熱力管線設計及施工說明（直埋敷設） | 64 |
| 示例十九 室外熱力管線平面圖（直埋敷設） | 65 |
| 示例十九 室外熱力管線管井詳圖（直埋敷設） | 66 |
| 附錄 | |
| 附錄1 施工圖設計開始階段要求甲方提供的相關資料 | 67 |
| 附錄5 設備表 | 68 |
