09DX003：民用建筑工程電氣施工圖設計深度圖樣
- 圖集編號
- 09DX003
- 圖集名稱
- 民用建筑工程電氣施工圖設計深度圖樣
- 主編單位
- 中國建筑設計研究院機電專業設計研究院
- 中國建筑標準設計研究院
內容簡介
09DX003 《民用建筑工程電氣施工圖設計深度圖樣》本圖集適用于民用建筑工程電氣專業施工圖深度編制的指導。以建設部頒發的《建筑工程設計文件編制深度規定》（2008年版）為依據，選用民用建筑工程中設計量大面廣的住宅作為一個完整的工程實例，繪制了建筑電氣專業施工圖深度圖樣；提供了部分弱電系統框圖等，供設計、監理、建設等有關單位參考使用。另外將工程實例中的設計說明、圖例、火災自動報警及消防聯動控制系統圖等放在國標網站上供圖集用戶下載。
備注
代替04DX003
目錄
| 目錄 | 1 |
|---|---|

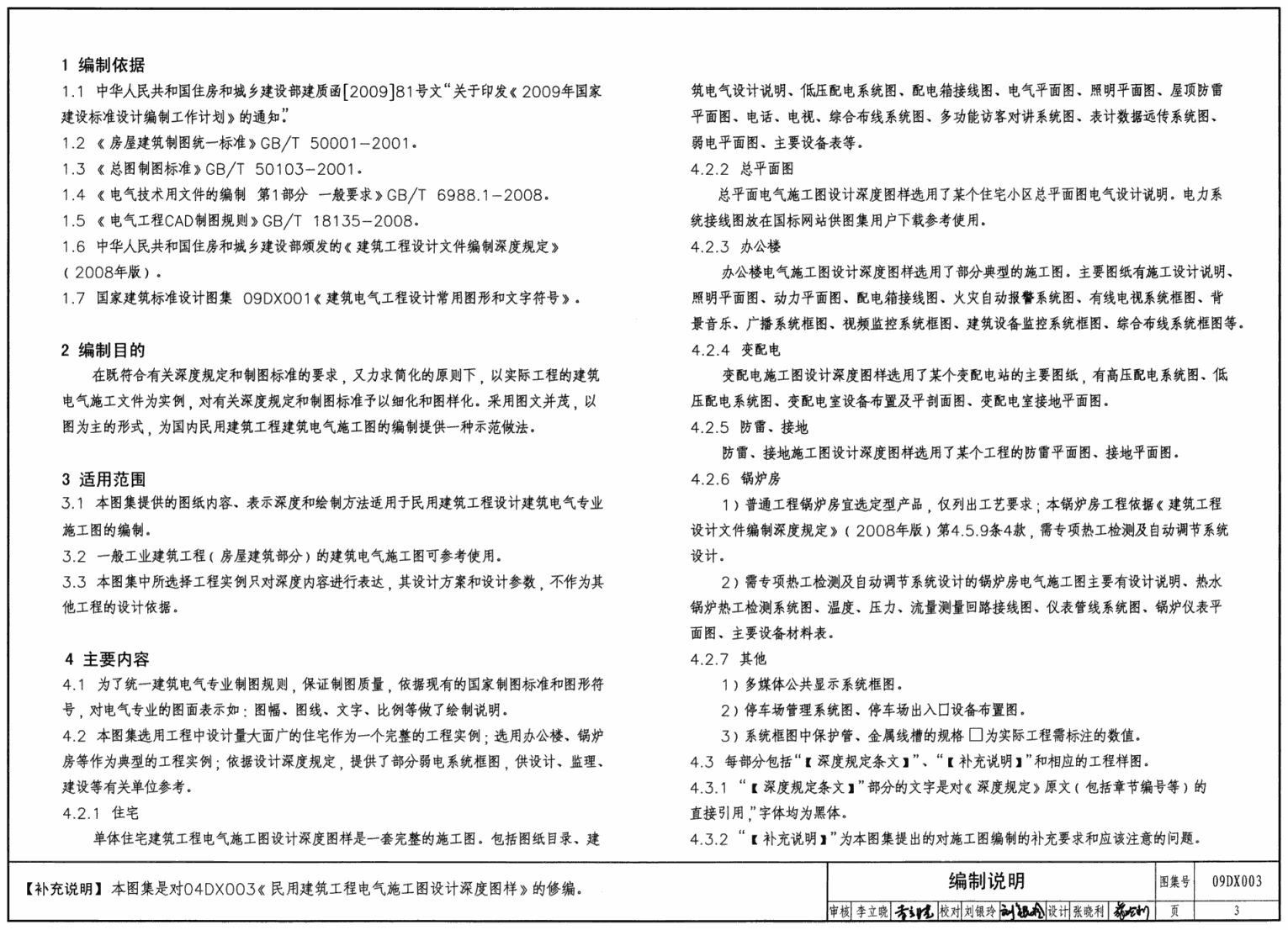

| 編制說明 | 3 |
| 常用圖例 | 5 |
| 住宅 | |
| 圖紙目錄 | 8 |
| 施工設計說明 | 9 |
| 低壓配電系統圖（一） | 12 |
| 低壓配電系統圖（二） | 13 |
| 豎向配電系統圖 | 14 |
| 電話、電視、網絡系統圖 | 15 |
| 多功能訪客對講系統圖 | 16 |
| 表具數據遠傳系統圖 | 17 |
| 住戶配線箱接線圖 | 18 |
| 地下層電氣平面圖 | 19 |
| 地下層弱電平面圖 | 20 |
| 首層電氣平面圖 | 21 |
| 首層多功能訪客對講平面圖 | 22 |
| 標準層電氣平面圖 | 23 |
| 標準層照明平面圖 | 24 |
| 標準層電話、電視、網絡平面圖 | 25 |
| 標準層多功能訪客對講平面圖 | 26 |
| 標準層表具數據遠傳平面圖 | 27 |
| 設備層電氣平面圖 | 28 |
| 屋頂防雷平面圖 | 29 |
| 主要設備表 | 30 |
| 總圖 | |
| 總平面圖電氣設計說明 | 31 |
| 住宅小區電氣總平面圖 | 32 |
| 住宅小區電氣總平面局部圖 | 33 |
| 辦公樓 | |

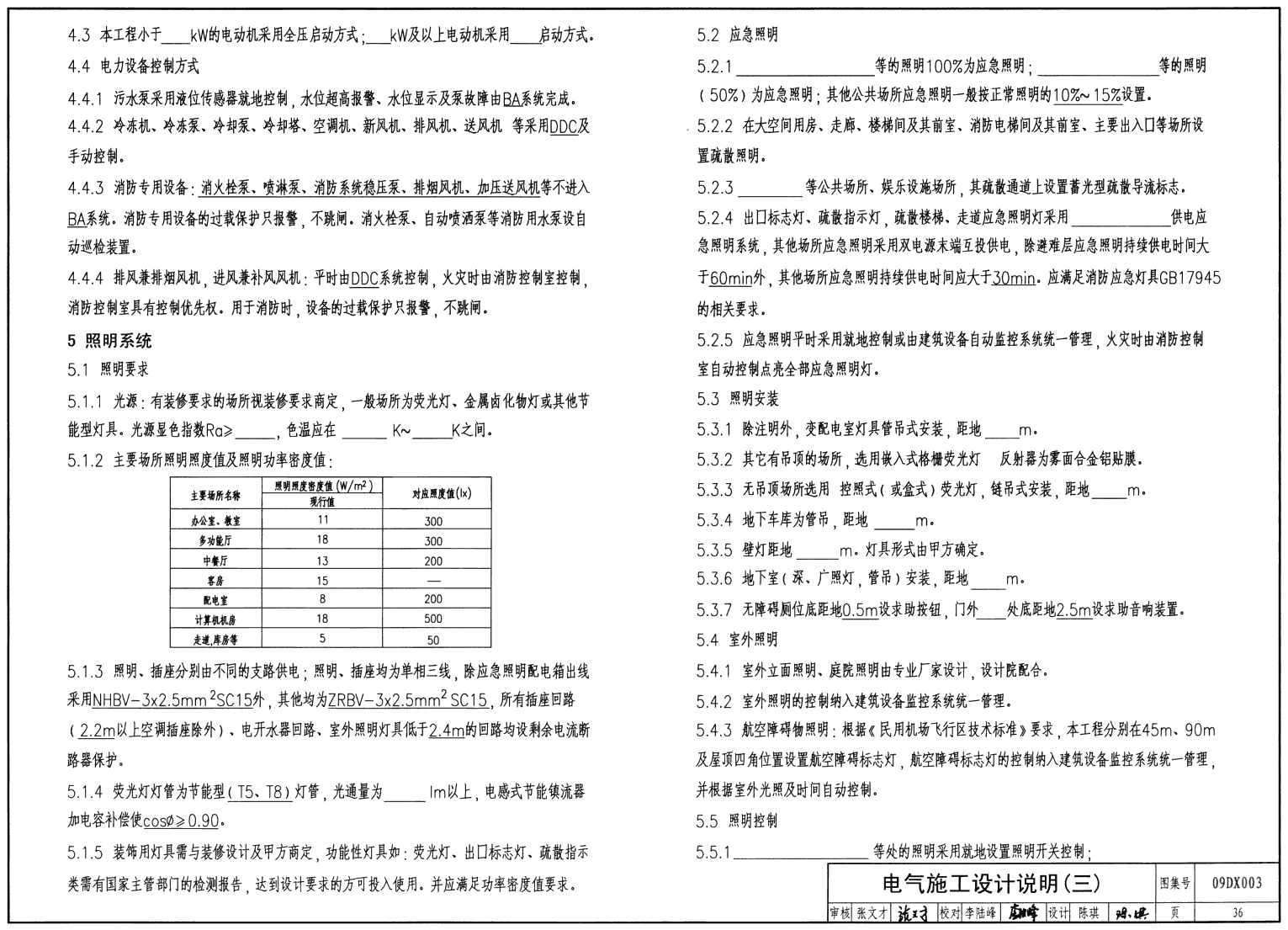

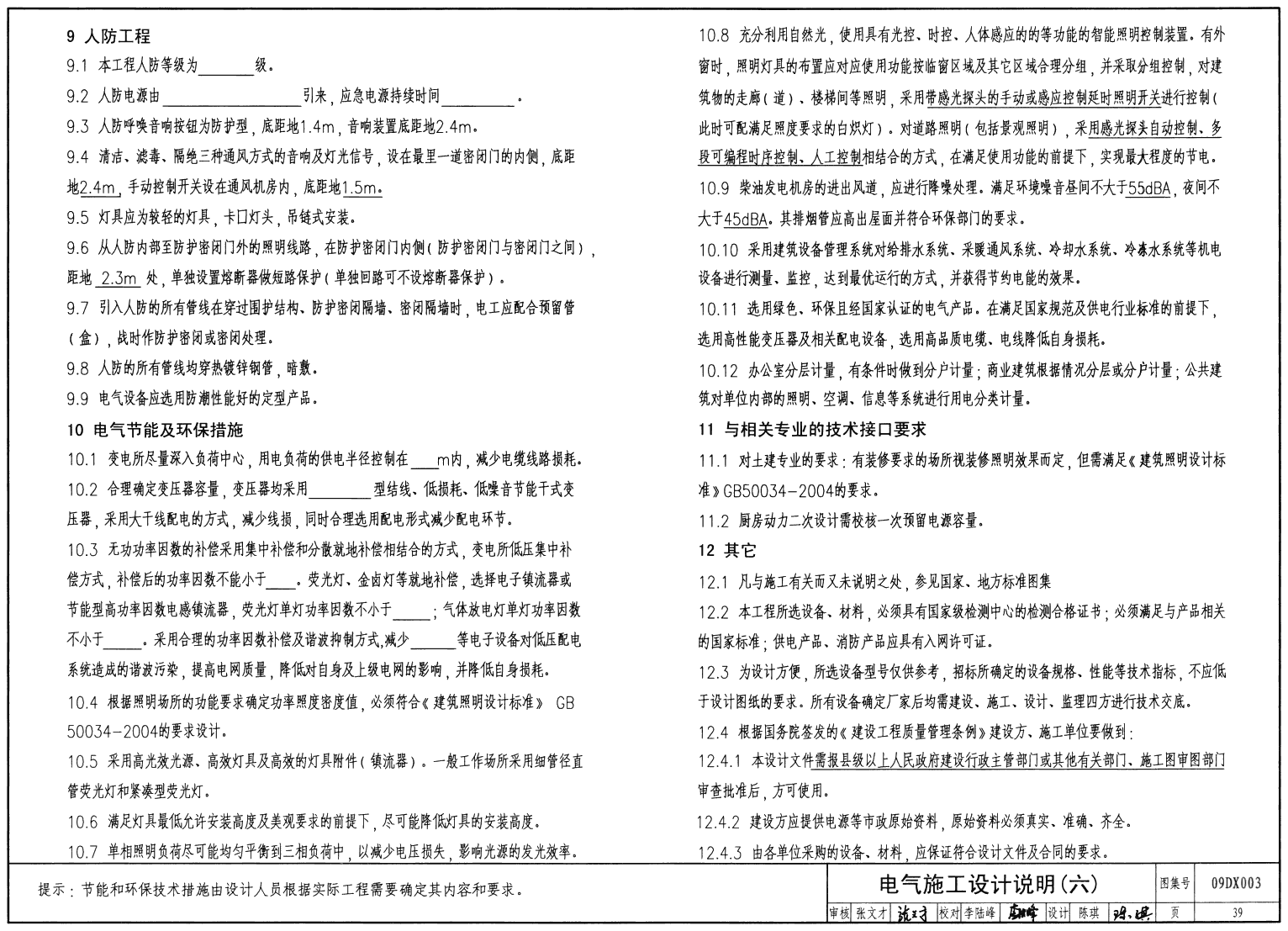

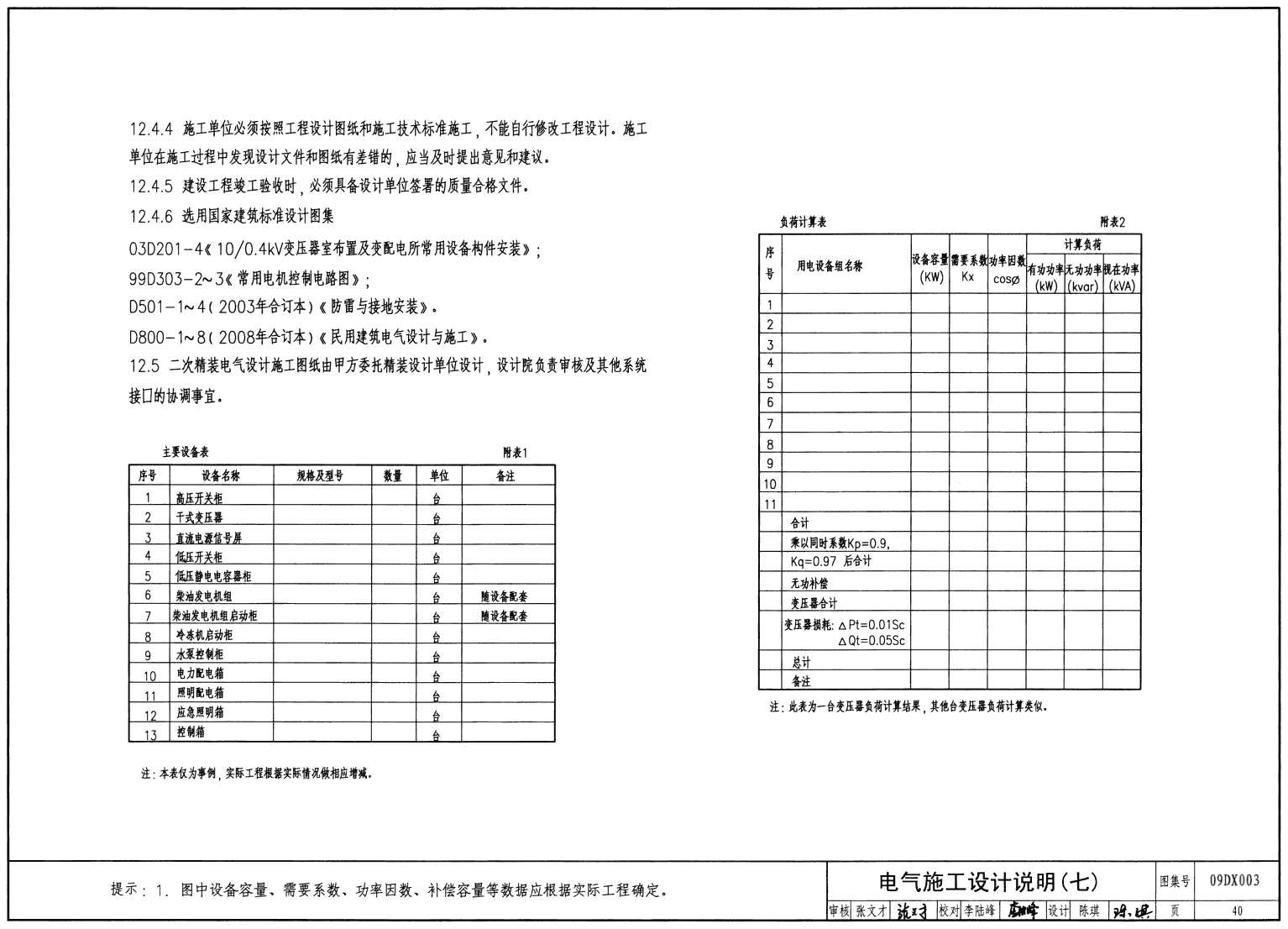

| 電氣施工設計說明 | 34 |

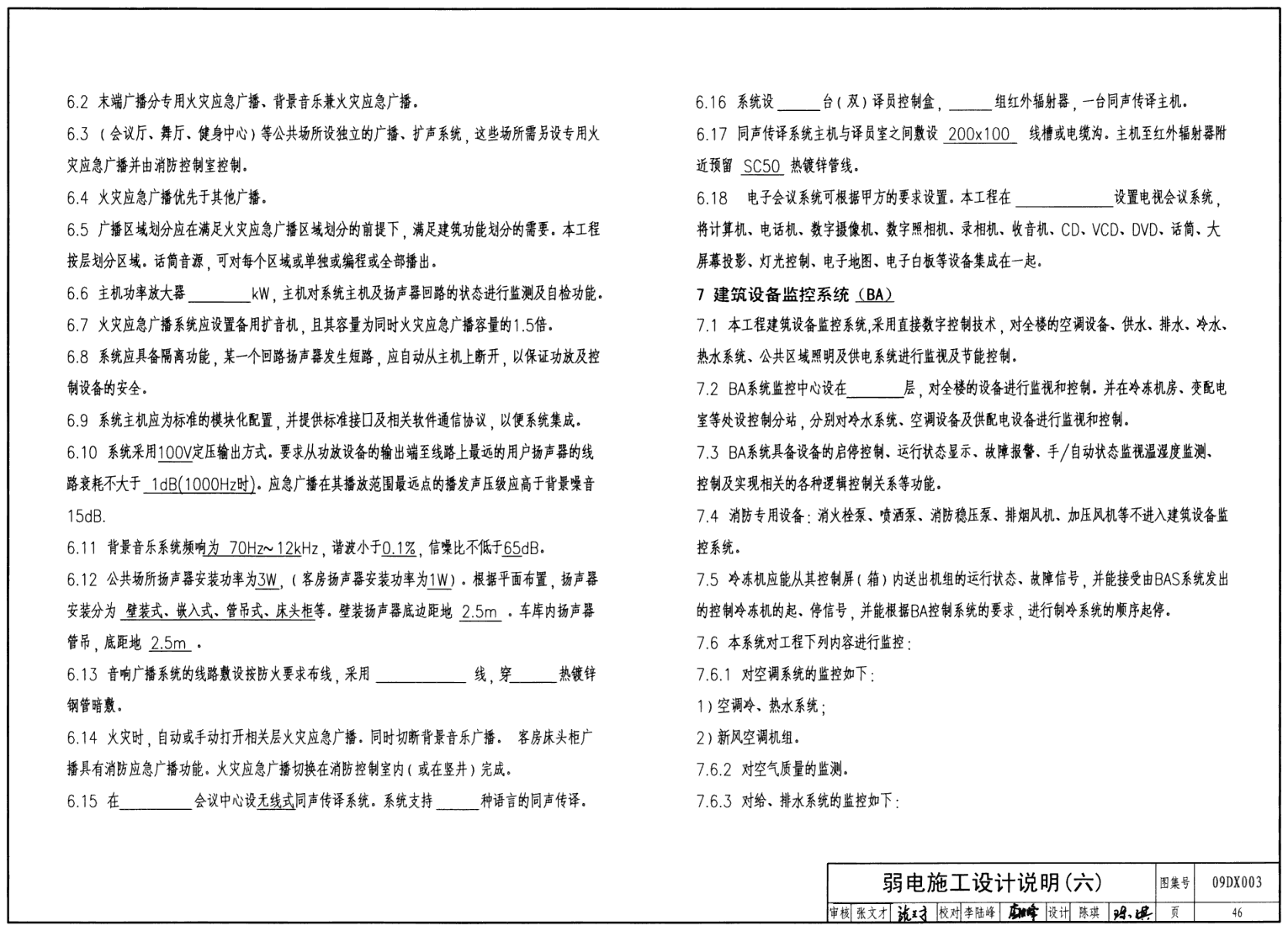

| 弱電施工設計說明 | 41 |
| 豎向配電系統圖 | 49 |
| 電力、照明、控制配電箱系統圖 | 50 |
| 控制要求 | 51 |
| 電力平面圖 | 52 |
| 照明平面圖 | 53 |
| 電源插座平面圖 | 54 |
| 建筑設備監控系統框圖 | 55 |
| 火災自動報警及消防聯動控制系統圖 | 56 |
| 火災自動報警平面圖 | 57 |
| 有線電視系統框圖 | 58 |
| 背景音樂廣播系統框圖 | 59 |
| 視頻監控系統框圖 | 60 |
| 綜合布線系統框圖 | 61 |
| 變配電 | |
| 高壓配電系統圖 | 62 |
| 低壓配電系統圖 | 63 |
| 變配電室設備布置平剖面圖 | 64 |
| 變配電室接地平面圖 | 65 |
| 防雷、接地 | |
| 防雷平面圖 | 66 |
| 接地平面圖說明 | 67 |
| 接地平面圖 | 68 |
| 鍋爐房 | |
| 鍋爐房設計說明 | 69 |
| 熱水鍋爐熱工檢測系統圖 | 70 |
| 溫度、壓力、流量測量回路接線圖 | 71 |
| 儀表管線系統圖（一） | 72 |
| 儀表管線系統圖（二） | 73 |
| 鍋爐儀表平面圖 | 74 |
| 主要設備表 | 75 |
| 其 他 | |
| 多媒體公共顯示系統框圖 | 76 |
| 停車場管理系統圖 | 77 |
| 停車場入口設備布置、管理圖 | 78 |
| 停車場出口設備布置、管理圖 | 79 |
| 附 錄 | |
| 附錄1 施工圖開始階段，要求甲方提供的相關資料 | 80 |
| 附錄2 現場踏勘提綱 | 80 |
| 附錄3 施工圖技術交底提綱 | 80 |
| 附錄4 施工現場配合提綱 | 81 |
| 附錄5 新舊標準圖名對照表 | 81 |
