09S302：雨水斗選用及安裝
- 圖集編號
- 09S302
- 圖集名稱
- 雨水斗選用及安裝
- 定價
- 24.00 元
- 開本
- 16 開
- 主編單位
- 機械工業第一設計研究院
- 中國航空工業規劃設計研究院
內容簡介
本圖集適用于工業與民用建筑屋面和天溝雨水斗的選用及安裝。主要內容包括87型、65型、側入式雨水斗的裝配圖、零件圖、安裝圖和虹吸式雨水斗的外形圖、安裝圖等。本次修編擴充了87型等雨水斗的類型，提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。可用于指導雨水斗的正確選用和施工安裝。
備注
代替01S302
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 87型等雨水斗 | |
| 87型雨水斗總裝配圖 | 5 |
| 87型雨水斗零件圖（鑄鐵短管） | 6 |
| 87型雨水斗零件圖（鋼制短管） | 7 |
| 87型雨水斗零件圖（導流罩、壓板） | 8 |
| 87型雨水斗屋面（天溝）板上安裝圖 | 9 |
| 87型雨水斗下沉式屋面安裝圖 | 10 |
| 87型雨水斗輕鋼結構屋面安裝圖 | 11 |
| 87型雨水斗倒置式屋面安裝圖（非架空） | 12 |
| 87型雨水斗倒置式屋面安裝圖（架空） | 13 |

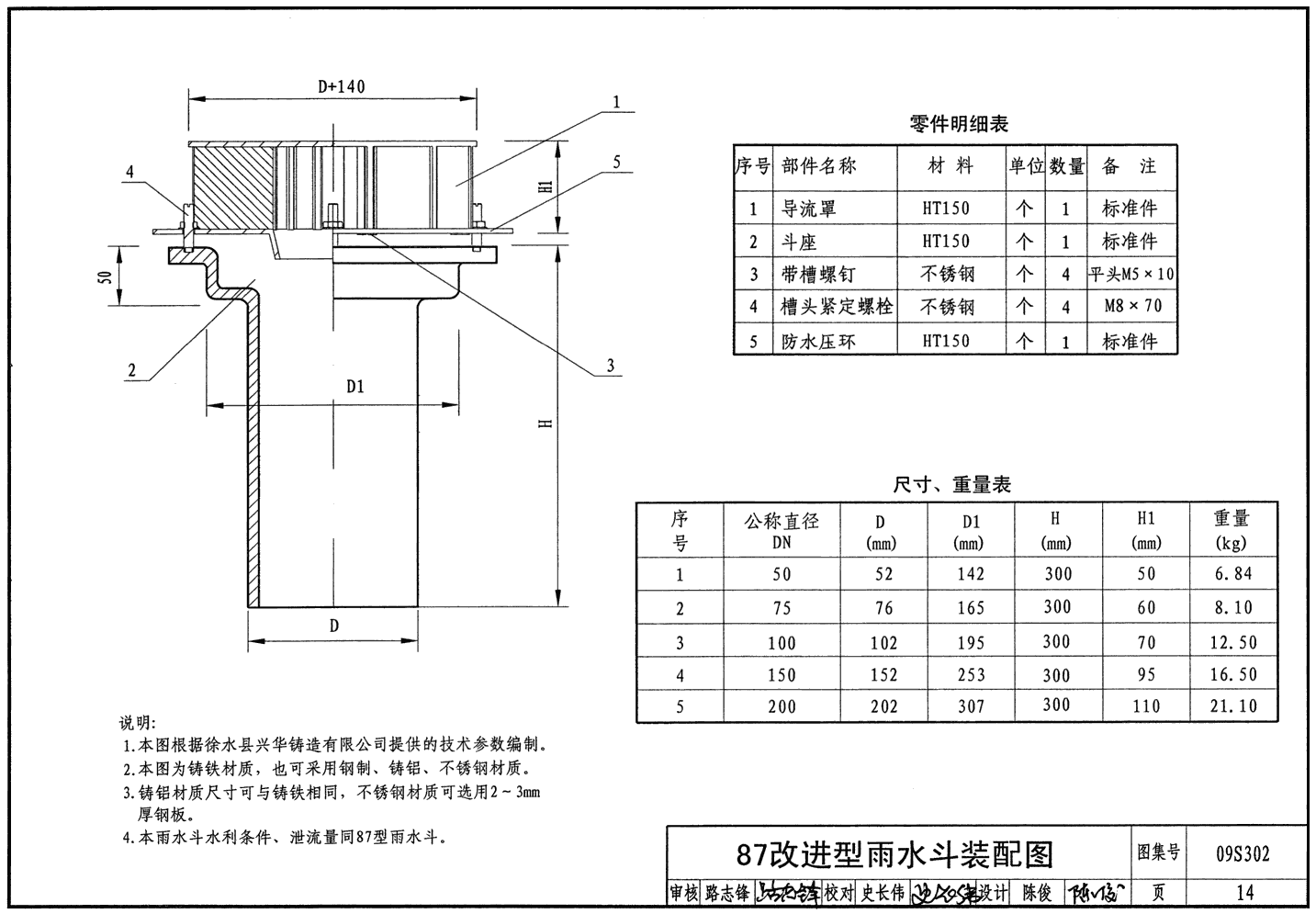

| 87改進型雨水斗裝配圖 | 14 |
| 87改進型雨水斗安裝圖 | 15 |
| 65型雨水斗總裝配圖 | 16 |
| 65型雨水斗零件圖 | 17 |
| 65型雨水斗屋面（天溝）板上安裝圖 | 18 |
| 65型雨水斗下沉式屋面安裝圖 | 19 |
| 虹吸式雨水斗 | |
| 虹吸式雨水斗外形圖（YG型） | 20 |
| 虹吸式雨水斗外形圖（ZR型） | 21 |
| 虹吸式雨水斗外形圖（PⅠ、PⅡ型） | 22 |
| 虹吸式雨水斗外形圖（TY/SY56、90型） | 23 |
| 虹吸式雨水斗外形圖（TY/SY110、TY125型） | 24 |

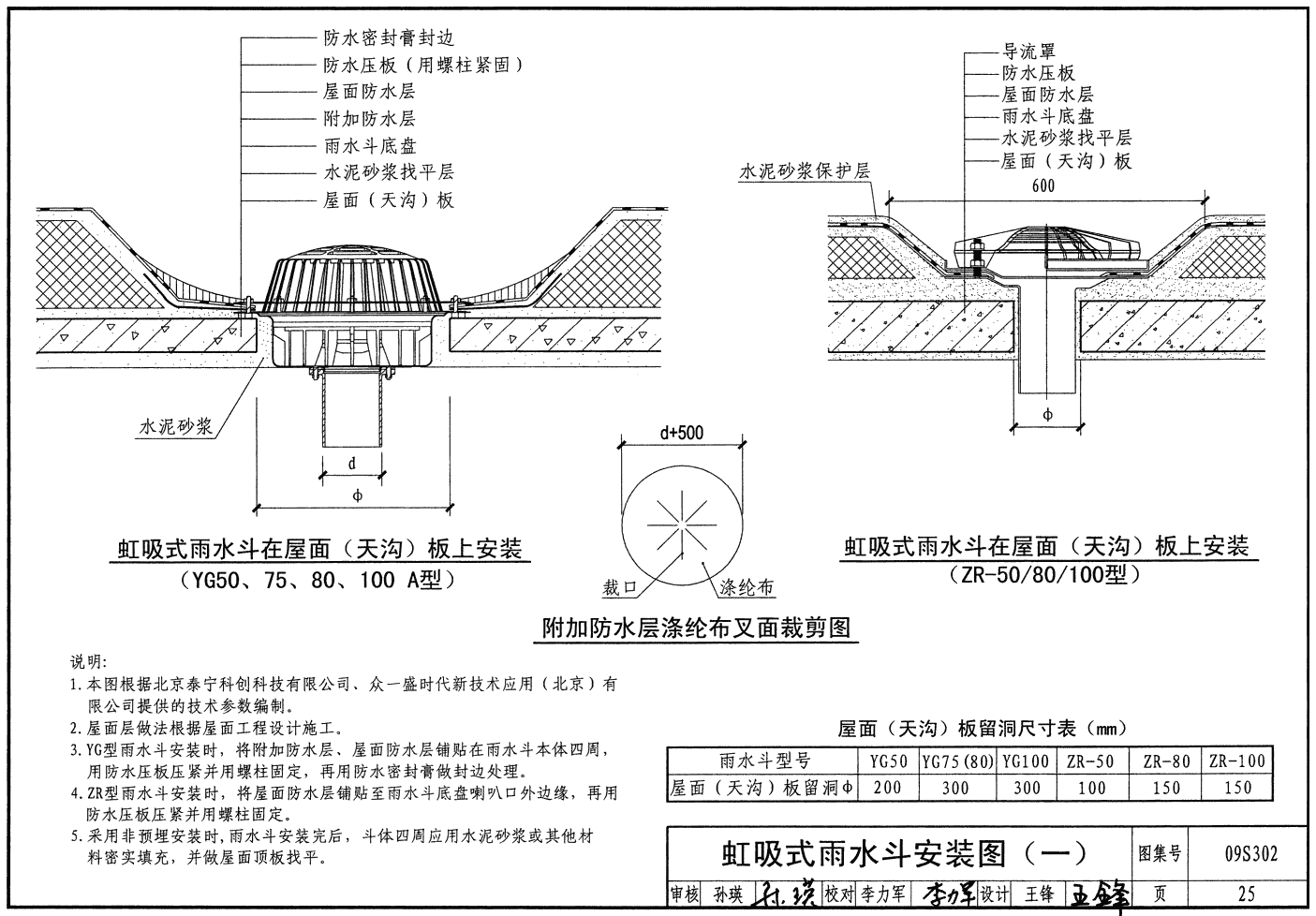

| 虹吸式雨水斗安裝圖（一） | 25 |
| 虹吸式雨水斗安裝圖（二） | 26 |
| 虹吸式雨水斗安裝圖（三） | 27 |
| 虹吸式雨水斗安裝圖（四） | 28 |
| 虹吸式雨水斗安裝圖（五） | 29 |
| 虹吸式雨水斗安裝圖（六） | 30 |
| 虹吸式雨水斗安裝圖（七） | 31 |
| 虹吸式雨水斗安裝圖（八） | 32 |
| 虹吸式雨水斗安裝圖（九） | 33 |
| 側入式雨水斗 | |
| 側入式雨水斗制造圖（鑄鐵） | 34 |
| 側入式雨水斗制造圖（鋼制） | 35 |
| 側入式雨水斗安裝圖 | 36 |
| 側入式成品雨水斗裝配圖 | 37 |
| 180°側入式成品雨水斗安裝圖 | 38 |
| 管道連接 | |
| 虹吸式雨水斗與管道連接安裝圖 | 39 |

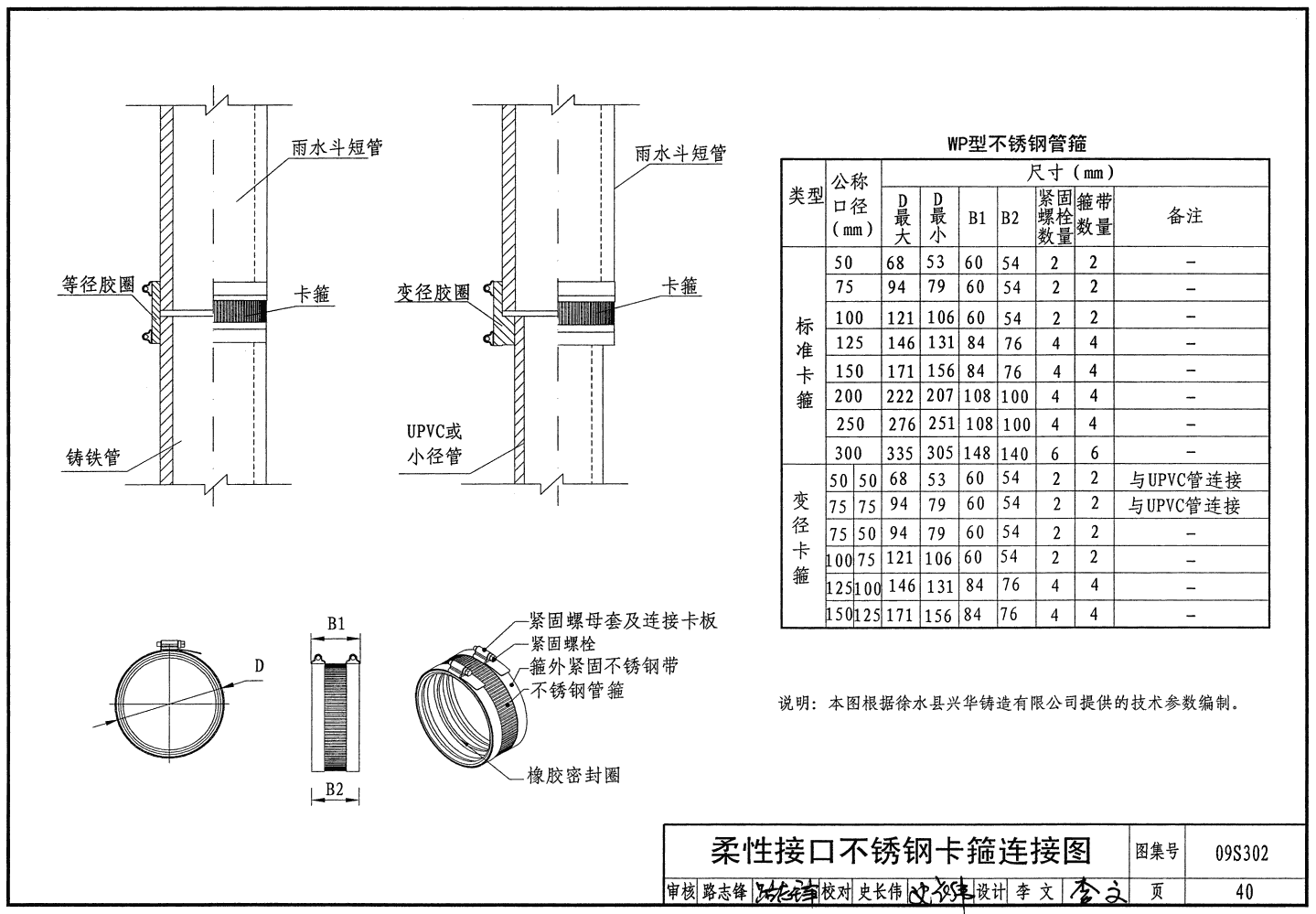

| 柔性接口不銹鋼卡箍連接圖 | 40 |
| 加強型不銹鋼卡箍 | 41 |
| 柔性接口加強連接方式 | 42 |
| 鋼管、鑄鐵管與塑料管連接圖 | 43 |
樣張
更正信息
-

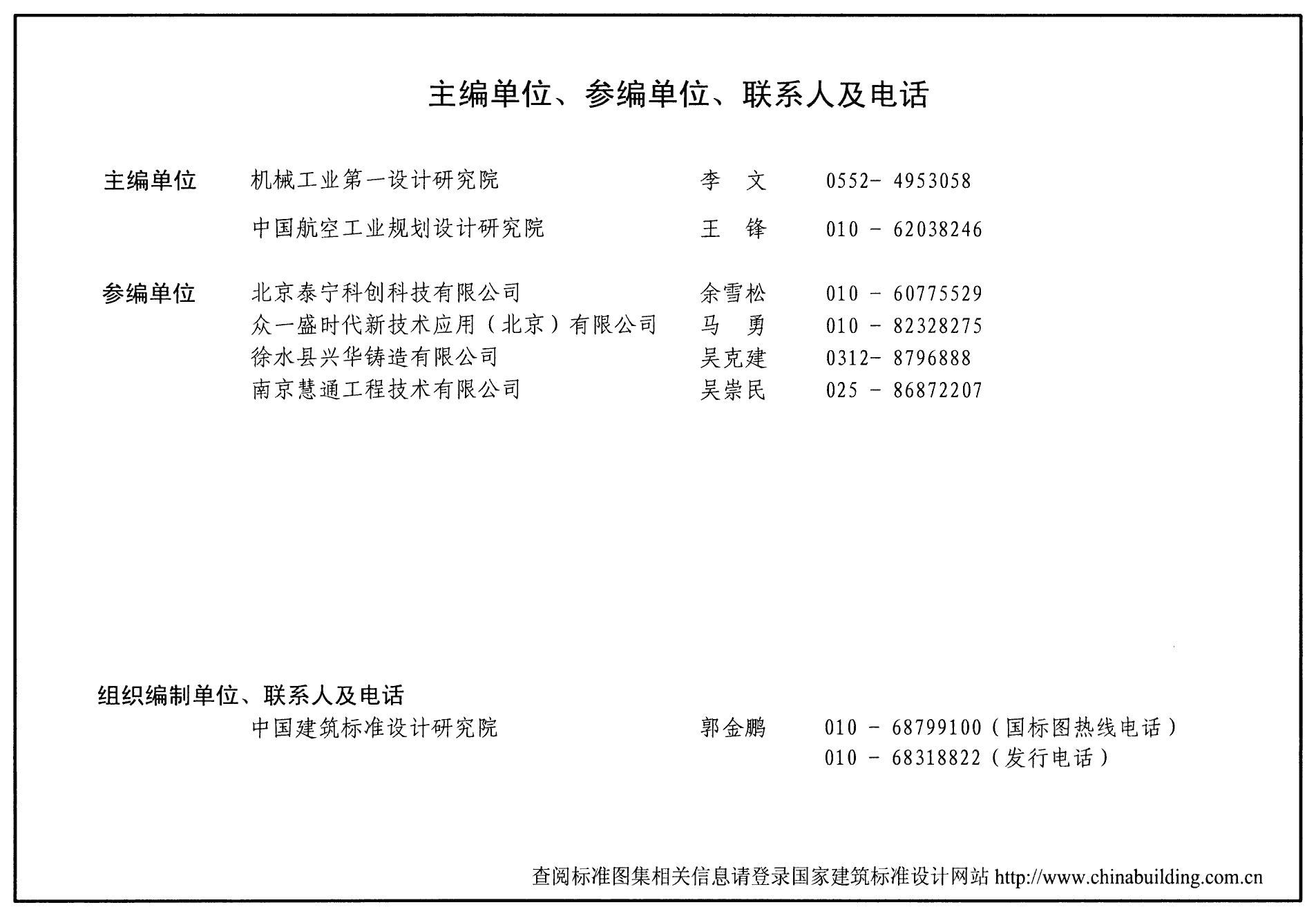

圖集的主編單位、參編單位、聯系人及電話中的聯系人及電話變更如下：
王鋒 010-62038246；
余雪松 010-60775529；
吳克建 0312-8796888。
網友推薦
-
網友【springao】點評：推薦09S302：雨水斗選用及安裝 本圖集是對舊版的一次很好的升級。適用于工業與民用建筑屋面和天溝雨水斗的選用及安裝。雨水斗做為屋面雨水的一個重要部件，應該引起我們的重視。有些人認為雨水沒什么好認真做的，其實不然，雨水系統設計的不合理，同樣會嚴重的影響人民生活。本次修編擴充了87型等雨水斗的類型，提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。
-
網友【springao】點評：新圖集，不錯，還介紹了虹吸雨水斗，正好現在用上，謝謝。
-
網友【springao】點評：推薦09S302：雨水斗選用及安裝。本圖集適用于工業與民用建筑屋面和天溝雨水斗的選用及安裝。主要內容包括87型、65型、側入式雨水斗的裝配圖、零件圖和安裝圖和虹吸式雨水斗的外形圖、安裝圖等。 虹吸式屋面雨水收集系統是屋面雨水排水的一種形式，是在設計條件下利用雨水斗至排出管之間的有效位差為動力，使系統內部產生負壓的雨水排水系統，其水力計算依據為流體力學的伯努利方程。 虹吸式屋面雨水收集系統由虹吸雨水斗、連接管、懸吊管、立管、排出管、配套管件和固定件組成。 1）、為滿足不同屋面排水的要求，虹吸雨水斗按使用功能分為帶集水槽型雨水斗、無集水槽型雨水斗和防凍型雨水斗。帶集水槽型雨水斗適用于平屋面，屋面壅水高度可滿足屋面荷載的嚴格要求。 2）、虹吸式雨水斗由防葉罩、防渦流裝置、斗體等主要部件組成。
-
網友【whl0104】點評：內容包括87型、65型、側入式雨水斗的裝配圖、零件圖和安裝圖和虹吸式雨水斗的外形圖、安裝圖等。 本次修編擴充了87型等雨水斗的類型，提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。用于指導雨水斗的正確選用和施工安裝。
-
網友【kedawgk】點評：本圖集適用于工業與民用建筑屋面和天溝雨水斗的選用及安裝。主要內容包括87型、65型、側入式雨水斗的裝配圖、零件圖和安裝圖和虹吸式雨水斗的外形圖、安裝圖等。本次修編擴充了87型等雨水斗的類型，提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。用于指導雨水斗的正確選用和施工安裝。 本圖集適用范圍廣，是進行雨水斗設計的重要參考資料！
-
網友【kwok】點評：提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。用于指導雨水斗的正確選用和施工安裝
-
網友【kedawgk】點評：本圖集適用于工業與民用建筑屋面和天溝雨水斗的選用及安裝。主要內容包括87型、65型、側入式雨水斗的裝配圖、零件圖和安裝圖和虹吸式雨水斗的外形圖、安裝圖等。本次修編擴充了87型等雨水斗的類型，提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。用于指導雨水斗的正確選用和施工安裝。
-
網友【xuyi921】點評：內容詳盡，設計必備，值得購買！
-
網友【whl0104】點評：圖集適用于工業與民用建筑屋面和天溝雨水斗的加工、選用及安裝。主要內容包括87型、65型、側入式雨水斗的裝配圖、零件圖和安裝圖和虹吸式雨水斗的外形圖、安裝圖等。本次修編擴充了87型等雨水斗的類型，提供了根據產品標準《虹吸式雨水斗》CJ/T 245-2007進行測試的幾種典型虹吸式雨水斗的最大流量及對應斗前水深的數據。用于指導雨水斗的正確選用和施工安裝。
-
網友【yyl2004】點評：圖集內容很充實主要內容包括：87型雨水斗、87改進型雨水斗、PI型虹吸式雨水斗、PII型虹吸式雨水斗及側入式雨水斗的外形圖、安裝圖等。用于指導雨水斗的正確選用和施工安裝。
