09J802：民用建筑工程建筑初步設計深度圖樣
- 圖集編號
- 09J802
- 圖集名稱
- 民用建筑工程建筑初步設計深度圖樣
- 定價
- 48.00 元
- 開本
- 8 開
- 主編單位
- 中國中元國際工程公司
- 中國建筑標準設計研究院
內容簡介
本圖集是根據《建筑工程設計文件編制深度規定》2008年版（以下簡稱《深度規定》）及《房屋建筑制圖統一標準》GB/T50001、《建筑制圖標準》GB/T50104進行編制的。適用于民用工程建筑專業初步設計文件的編制。
本圖集共分三部分：一般要求、設計總說明和建筑設計總說明、設計圖紙。每部分包括“深度規定條文”、“補充說明”和相應的工程實例樣圖。樣圖選取了兩套有代表性的工程實例，某醫院初步設計文件為主要工程實例，某住宅小區初步設計文件做為附錄。同時為方便設計人員使用，編入了“消防設計說明專篇”和“環境保護設計專篇”。
本圖集采用圖文并茂的編制方式，按《深度規定》的條文順序，逐章節編寫文字說明和樣圖。本圖集內容詳實，方便設計人員參考使用。
備注
代替05J802
目錄
| 目錄 | 1 |
|---|---|

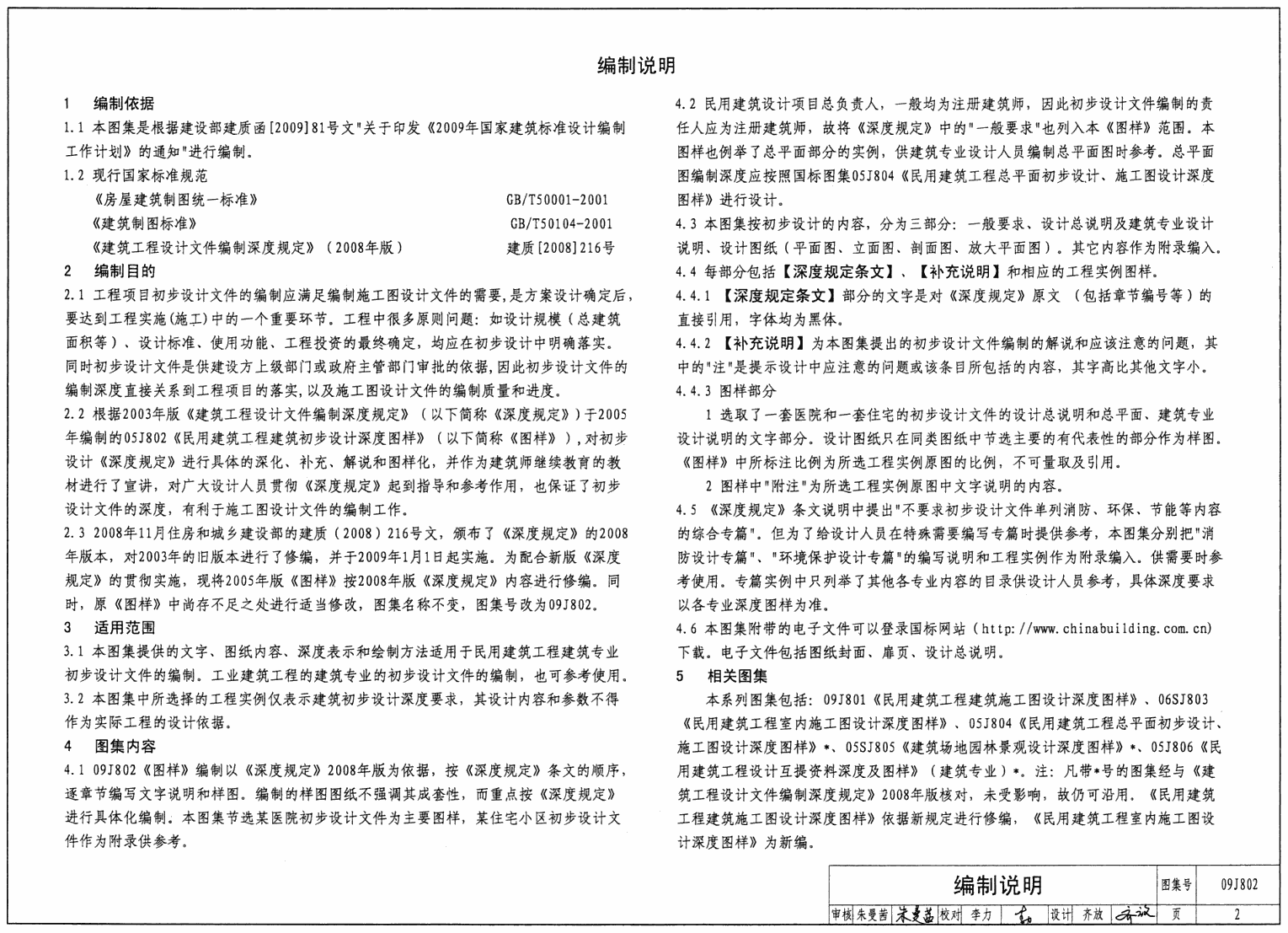

| 編制說明 | 2 |
| 初步設計一般要求 | |
| 一般要求 | 3 |
| 封面及扉頁格式 | 4 |
| 扉頁格式及目錄內容 | 5 |
| 初步設計說明書 | |

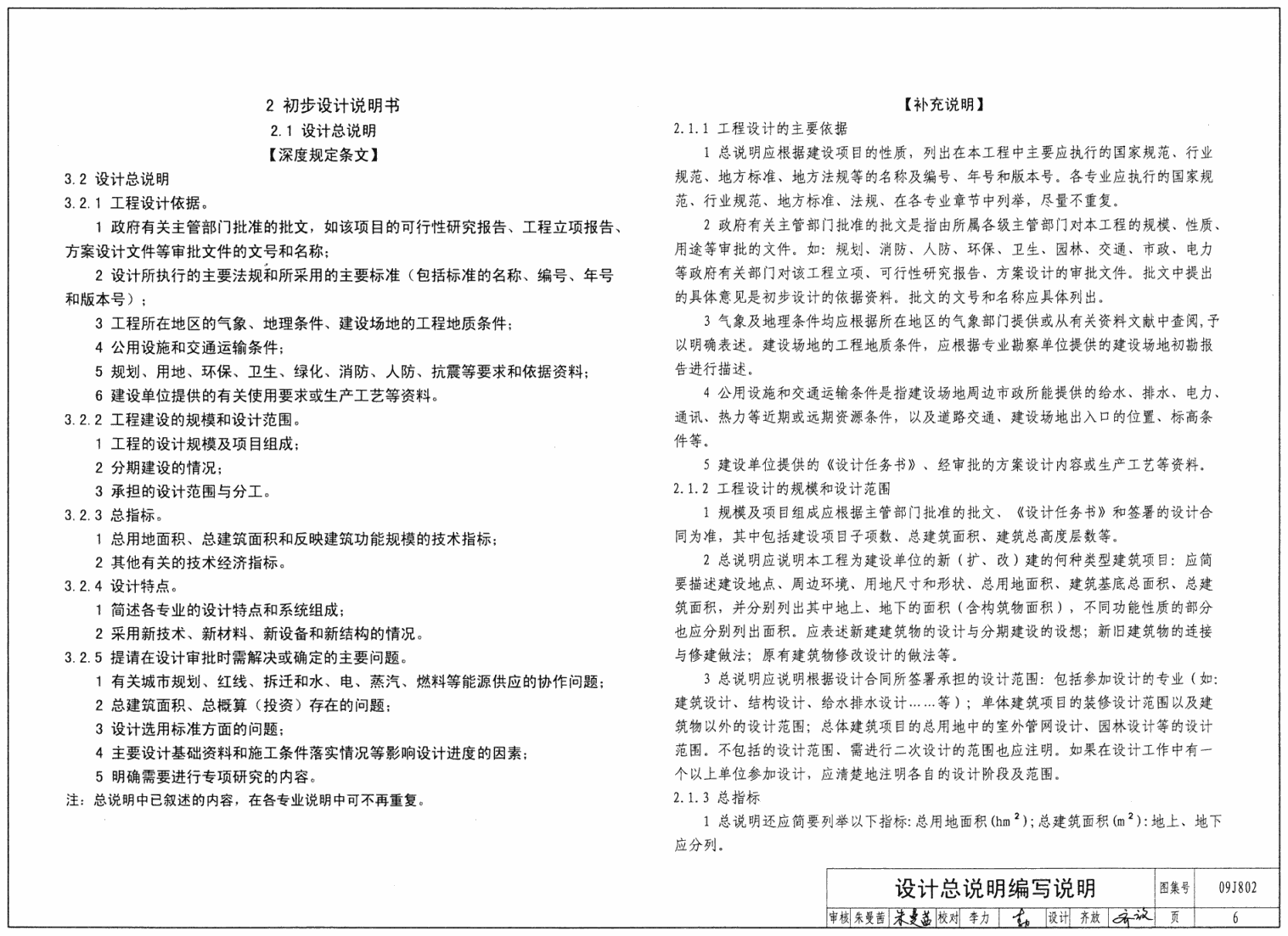

| 設計總說明編寫說明 | 6 |
| 建筑設計說明編寫說明 | 7 |

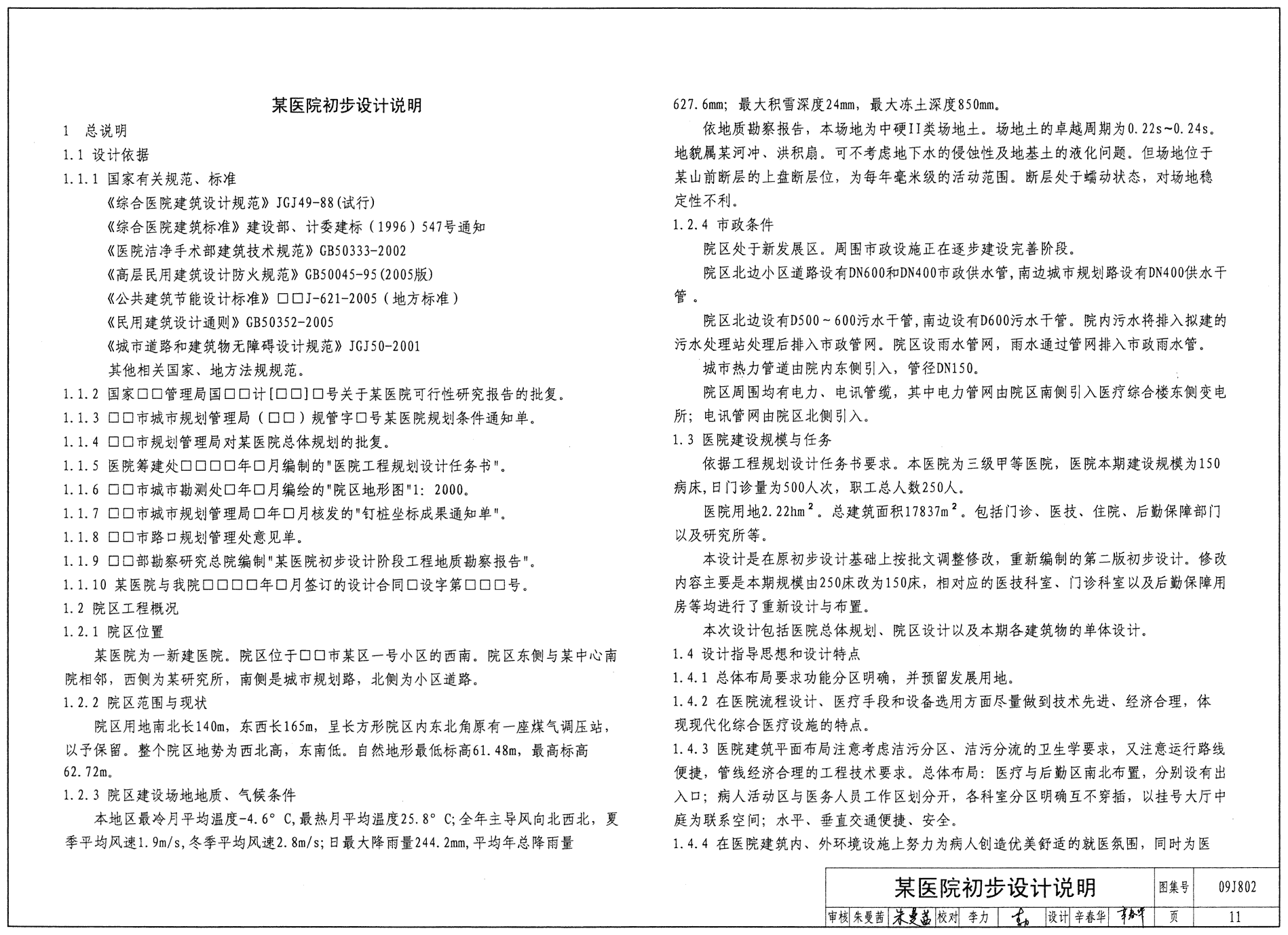

| 某醫院初步設計說明 | 11 |
| 初步設計設計圖紙 | |
| 某醫院總平面圖 | 19 |
| 平面圖繪制說明 | 20 |
| 某醫院地下一層平面圖 | 22 |

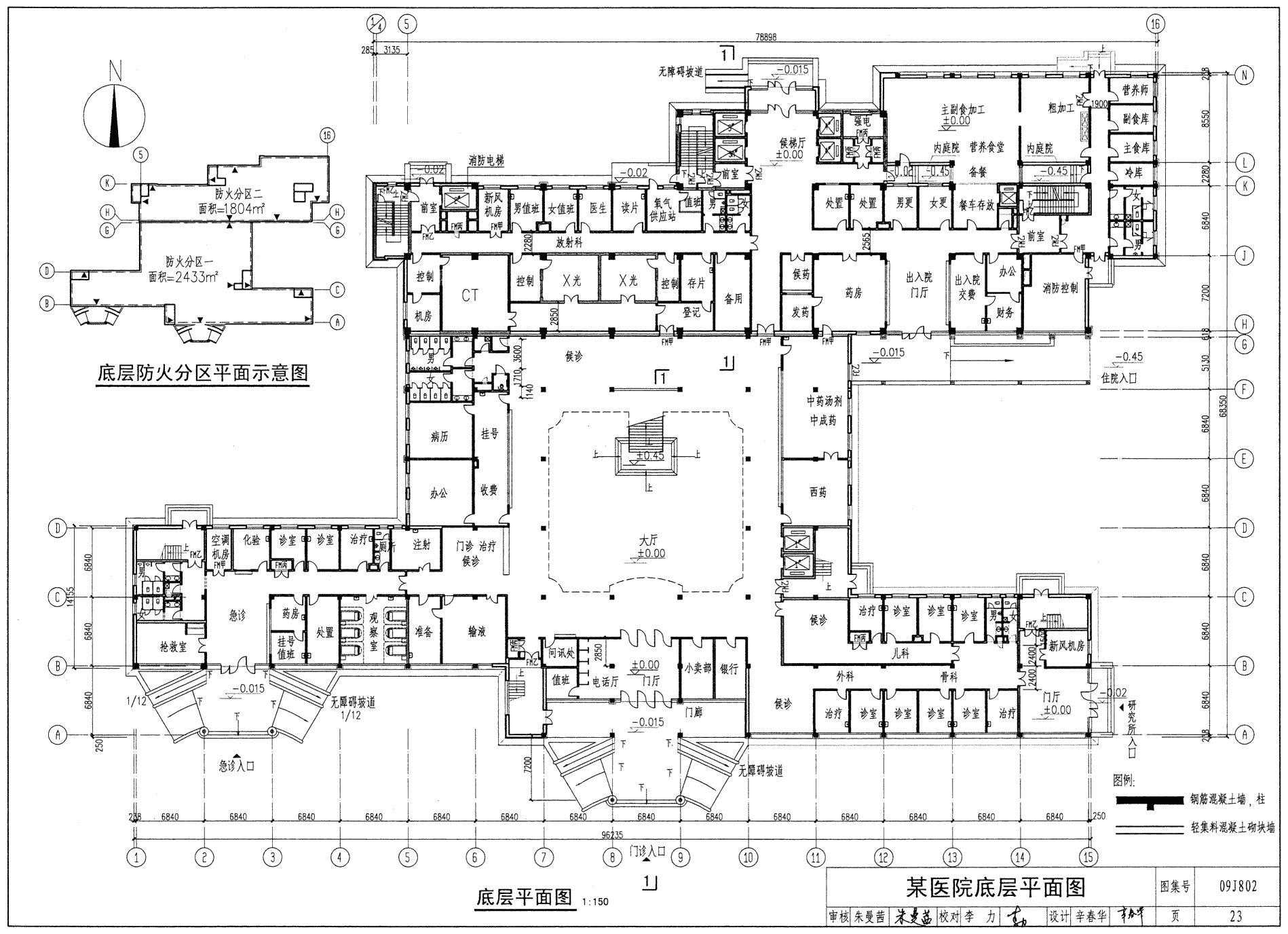

| 某醫院底層平面圖 | 23 |
| 某醫院二層平面圖 | 24 |
| 某醫院標準層平面圖 | 25 |
| 某醫院屋頂層平面圖 | 26 |
| 某醫院屋面平面圖 | 27 |
| 某醫院病房放大平面圖 | 28 |
| 立面圖繪制說明 | 29 |
| 某醫院(1)～(16)立面圖 | 30 |
| 某醫院(A)～(N)立面圖 | 31 |
| 剖面圖繪制說明 | 32 |
| 某醫院1－1剖面圖 | 33 |
| 附錄1 | |

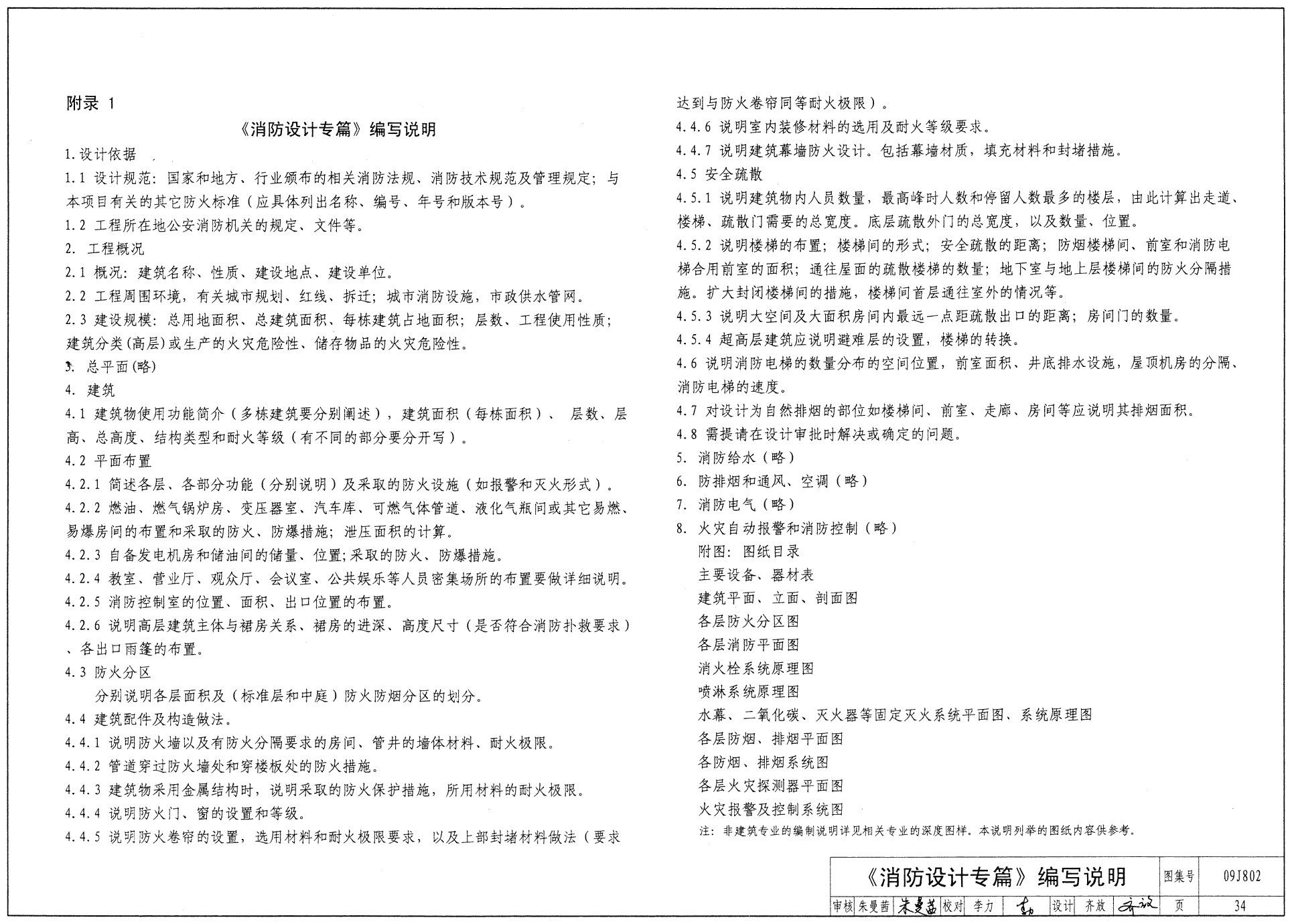

| 消防設計專篇編寫說明 | 34 |
| 某醫院消防設計說明 | 35 |
| 附錄2 | |
| 環境保護設計專篇編寫說明 | 38 |
| 某醫院環境保護設計說明 | 39 |
| 附錄3 | |

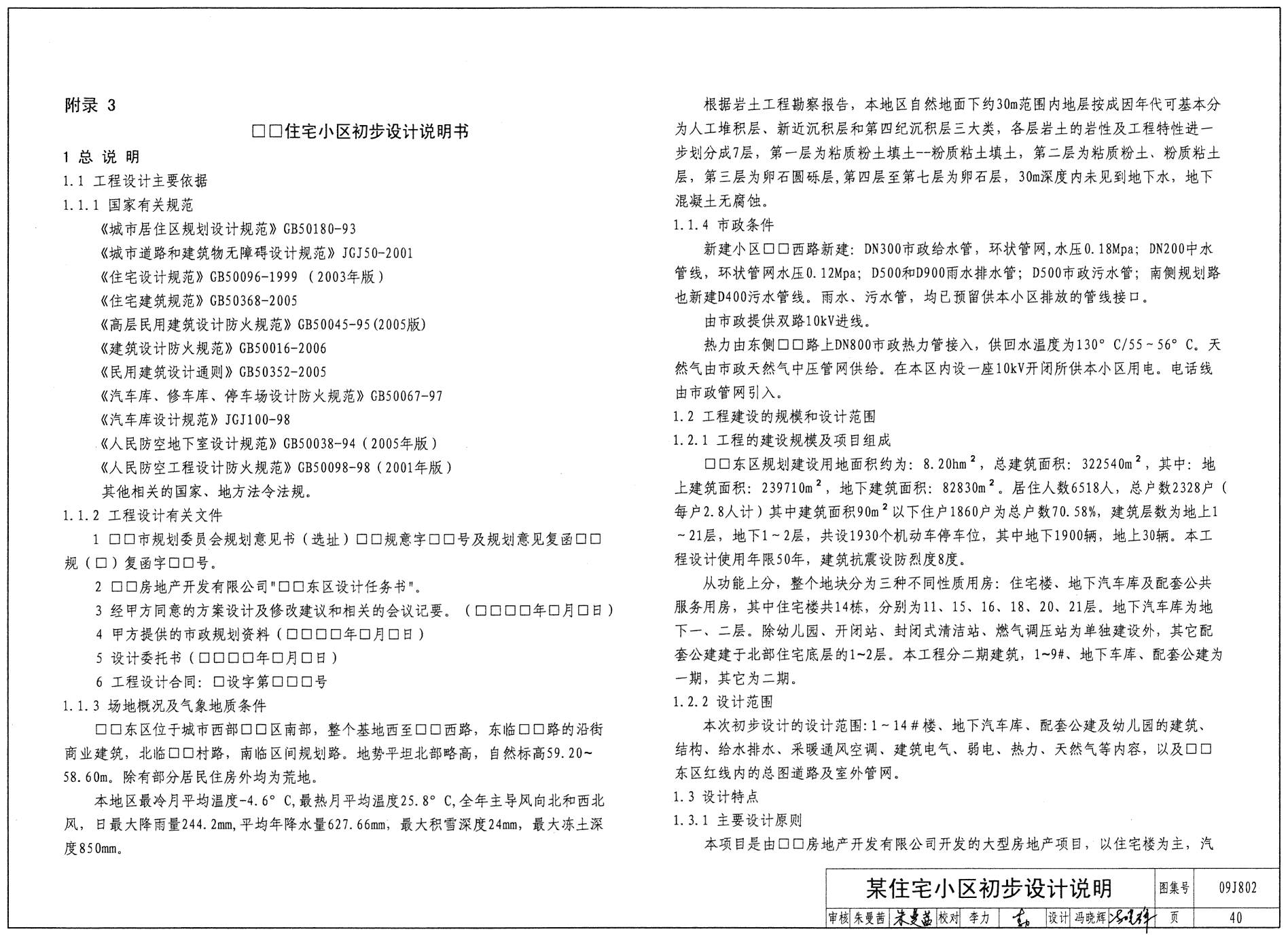

| 某住宅小區初步設計說明 | 40 |
| 某住宅區總平面圖 | 47 |
| 某住宅樓地下一層平面圖 | 48 |
| 某住宅樓底層平面圖 | 49 |

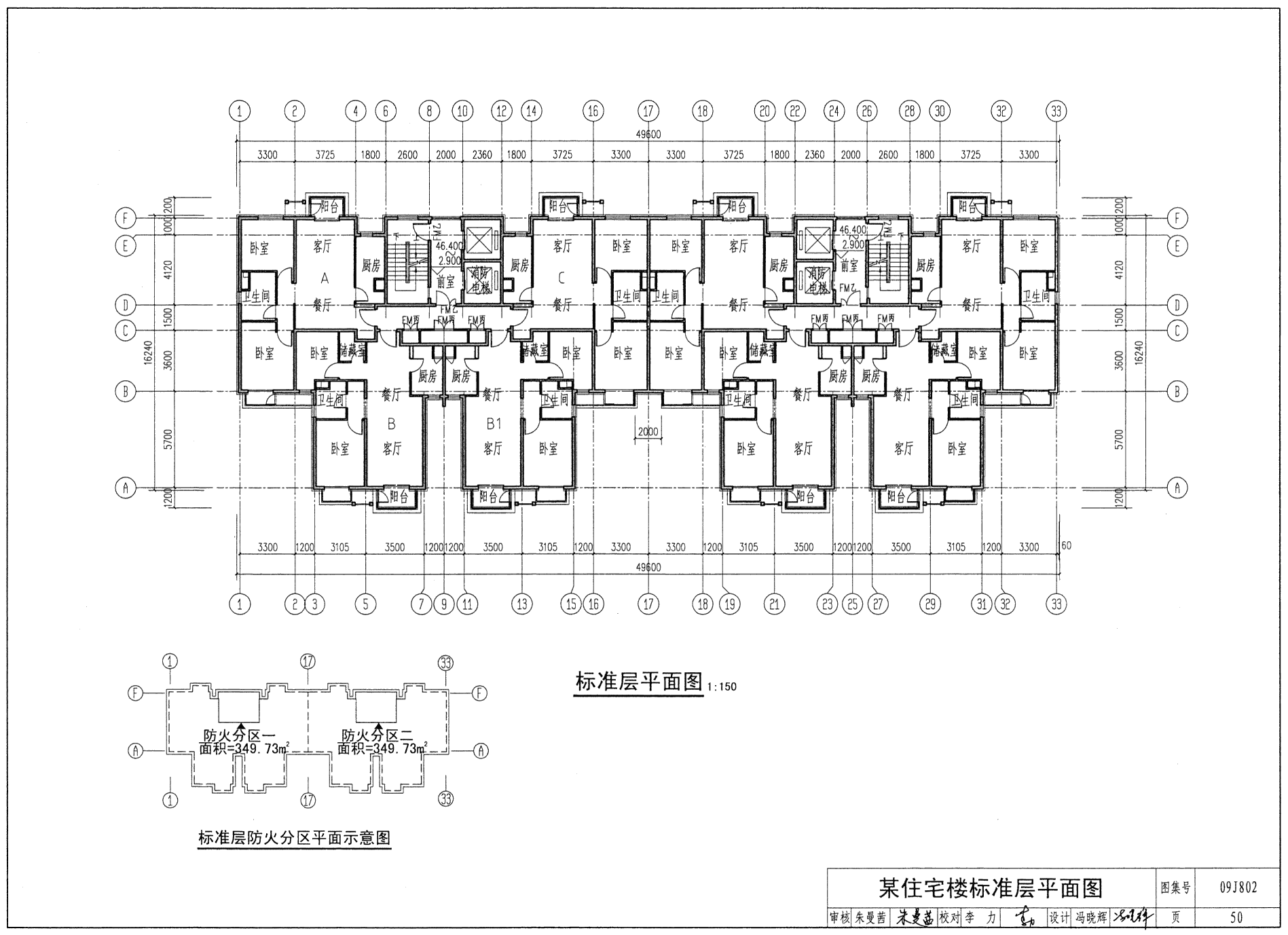

| 某住宅樓標準層平面圖 | 50 |
| 某住宅樓屋面平面圖 | 51 |
| 某住宅樓單元放大平面圖 | 52 |
| 某住宅樓(1)～(33)立面圖 | 53 |
| 某住宅樓1－1剖面圖 | 54 |
樣張
網友推薦
-
網友【綠蔭】點評：該圖集在原圖集的基礎上有了更好的一個改善，并且根據新的規范進行修正
-
網友【kwok】點評：圖集采用圖文并茂的編制方式，按《深度規定》的條文順序，逐章節編寫文字說明和樣圖。本圖集內容詳實，方便設計人員參考使用
-
網友【lovey】點評：本圖集是根據《建筑工程設計文件編制深度規定》2008年版（以下簡稱《深度規定》）及《房屋建筑制圖統一標準》GB/T50001、《建筑制圖標準》GB/T50104進行編制的。適用于民用工程建筑專業初步設計文件的編制。 本圖集共分三部分：一般要求、設計總說明和建筑設計總說明、設計圖紙。每部分包括“深度規定條文”、“補充說明”和相應的工程實例樣圖。樣圖選取了兩套有代表性的工程實例，某醫院初步設計文件為主要工程實例，某住宅小區初步設計文件做為附錄。同時為方便設計人員使用，編入了“消防設計說明專篇”和“環境保護設計專篇”。 本圖集采用圖文并茂的編制方式，按《深度規定》的條文順序，逐章節編寫文字說明和樣圖。本圖集內容詳實，方便設計人員參考使用
-
網友【日日月月年年】點評：初步設計是方案設計的深化，圖紙深度的要求是干建筑這行必須掌握的知識。
-
網友【wspwwc】點評：作為一個初入行的，深化方案是常有的事情，這個圖集給我很大的指導，推薦愛你大家都來看看，初步設計是方案設計的深化，圖紙深度的要求是干建筑這行必須掌握的知識。本圖集共分三部分：一般要求、設計總說明和建筑設計總說明、設計圖紙。每部分包括“深度規定條文”、“補充說明”和相應的工程實例樣圖。樣圖選取了兩套有代表性的工程實例，某醫院初步設計文件為主要工程實例，某住宅小區初步設計文件做為附錄。同時為方便設計人員使用，編入了“消防設計說明專篇”和“環境保護設計專篇”。
-
網友【backyliang】點評：對規范初步設計的深度非常有指導性意義。方便一些技術水平不深的同行學習與參考。尤其是區分什么是初步設計，什么是施工圖設計有著不可或缺的標識。主要是實際工作中，很多時候繪圖是直接從方案到施工圖，缺少了初步設計這一階段，導致與其他專業的配合有所不符，從而引致圖紙質量不佳。因此我極力推薦這本標準圖集，能給與我們設計人員一個非常明確的指向。
