06SJ803：民用建筑工程室內施工圖設計深度圖樣
- 圖集編號
- 06SJ803
- 圖集名稱
- 民用建筑工程室內施工圖設計深度圖樣
- 定價
- 98.00 元
- 開本
- 8 開
- 主編單位
- 中國建筑裝飾協會設計委員會
- 中國建筑標準設計研究院
內容簡介
本圖集是根據《建筑工程設計文件編制深度規定》2008年版（以下簡稱《深度規定》）及修編中的《房屋建筑制圖統一標準》GB/T50001、《建筑制圖標準》GB/T50104的報批稿編制的，適用于建筑室內裝修設計。
由于《深度規定》中，對室內設計缺乏具體規定。中國建筑裝飾協會與中國建筑標準設計研究院根據國內建筑裝飾行業發展情況，在經過大量調研、座談交流、廣泛征求意見基礎上，組織專業人員通過本圖集，在《深度規定》基礎上，補充完善室內施工圖設計深度的文字要求，并本著方便施工、刪繁就簡、表達清楚、保證質量的原則，采用圖文并茂的編制方式，選擇公裝、家裝兩套具有代表性的工程實例，繪制了兩套完整的室內設計施工圖樣圖，以求起到統一建筑裝飾行業室內設計圖面表達方法與規范室內設計文件編制深度的作用，從而滿足建筑裝飾行業的發展及裝飾市場管理需求，使行業更加規范有序、科學的發展。
目錄
| 目錄 | 1 |
|---|---|

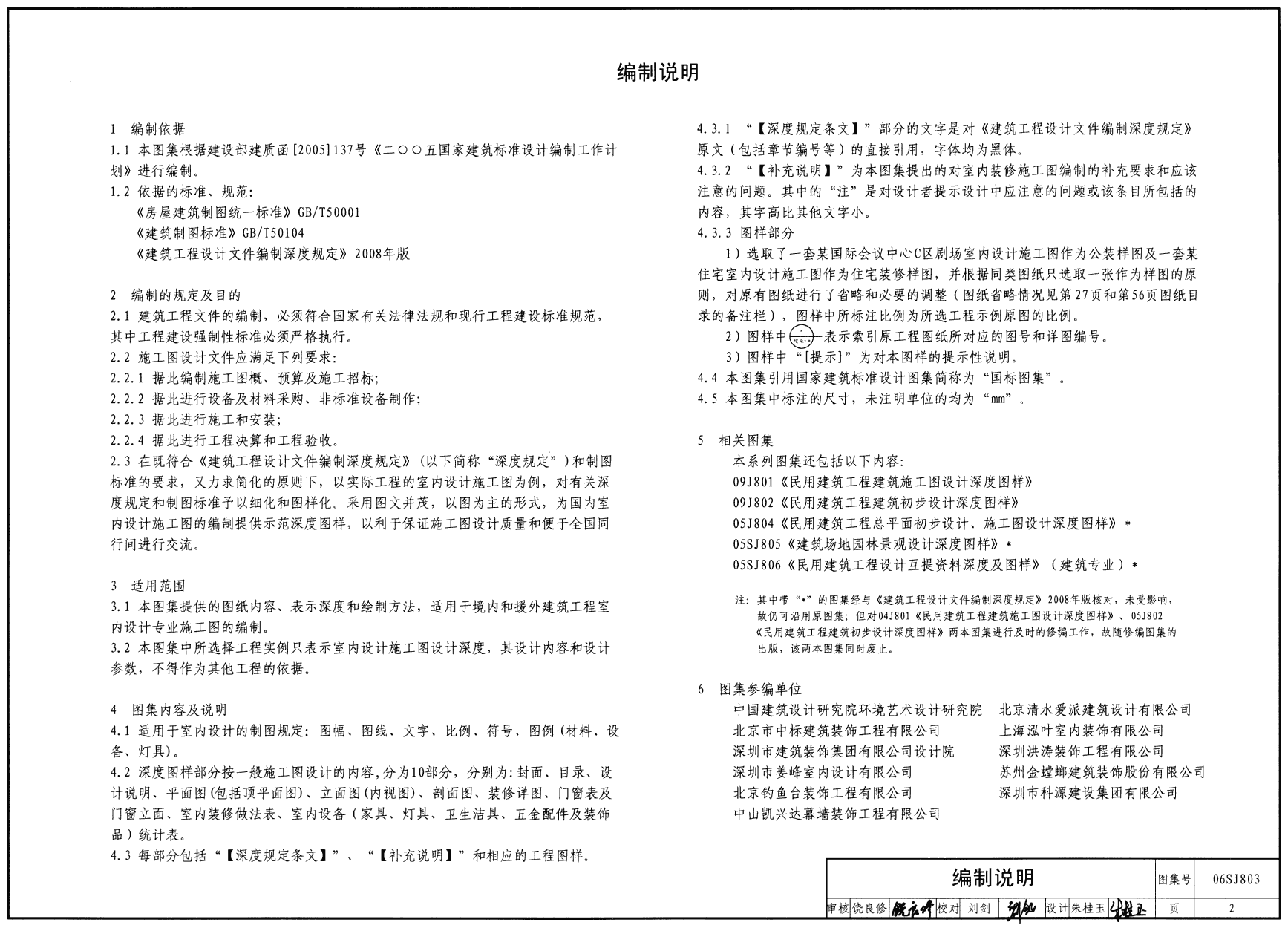

| 編制說明 | 2 |
| 制圖說明 | 3 |
| 深度圖樣 | |
| 施工圖設計文件說明 | 9 |
| 圖紙目錄說明 | 10 |
| 施工圖設計說明 | 12 |
| 平面圖編制說明 | 19 |
| 立面圖編制說明 | 22 |
| 剖面圖編制說明 | 23 |
| 詳圖編制說明 | 24 |
| 公共建筑室內施工圖樣圖 | |
| 劇場施工圖封面 | 26 |
| 圖紙目錄 | 27 |
| 施工圖設計說明 | 28 |
| 室內裝修材料配置做法編號表 | 33 |
| 室內裝修材料表 | 34 |
| 平面分區圖 | 35 |
| C區公共空間首層平面布置圖 | 36 |

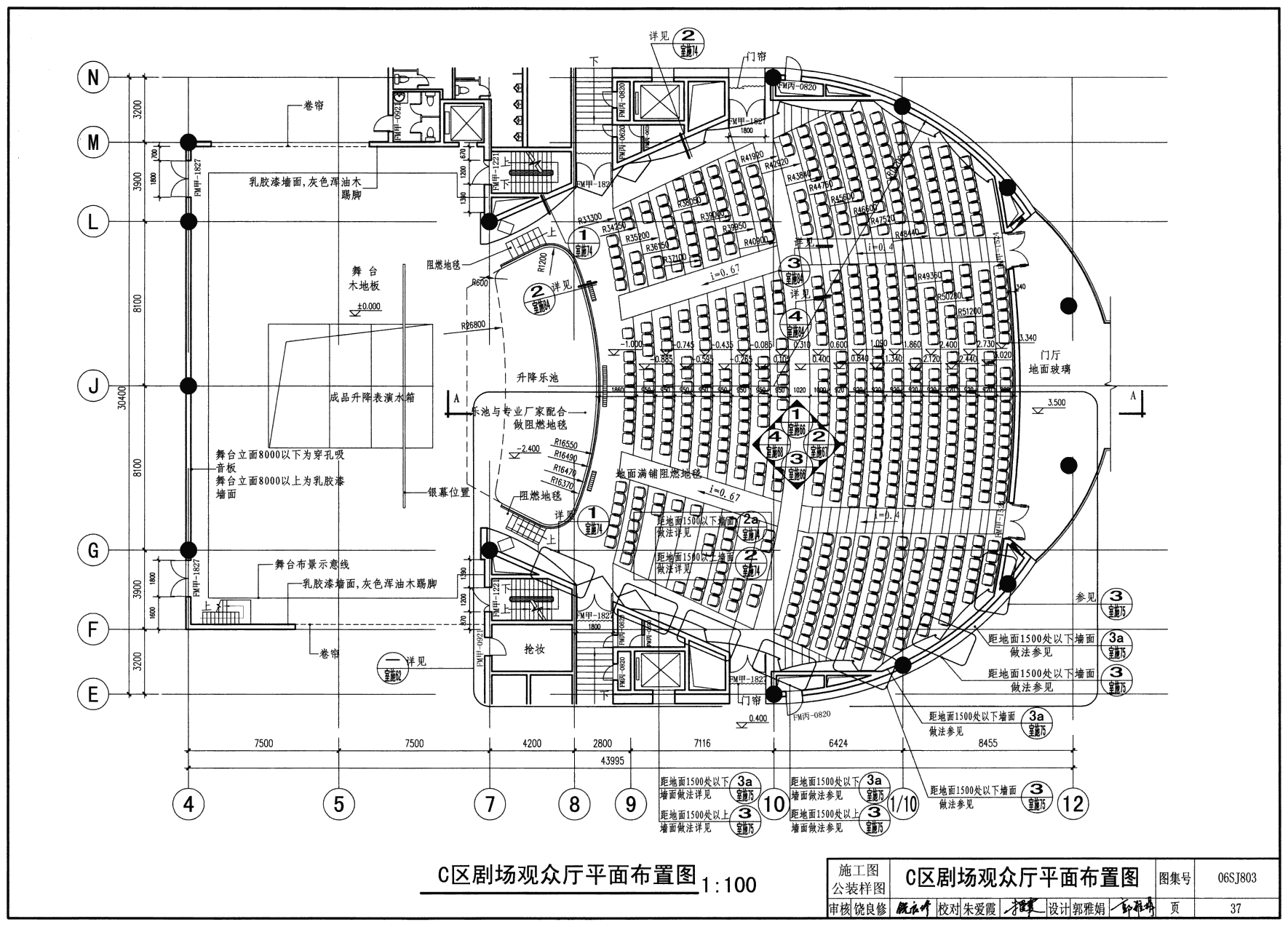

| C區劇場觀眾廳平面布置圖 | 37 |
| C區劇場平面局部放大圖 | 38 |
| C區劇場包廂及夾層平面布置圖 | 39 |
| C區劇場包廂底部頂平面圖 | 40 |
| C區劇場觀眾廳及劇場夾層頂平面圖 | 41 |
| C區劇場立面圖①、③反 | 42 |
| C區劇場立面圖② | 43 |
| C區劇場立面圖④ | 44 |
| C區劇場A－A剖面圖 | 45 |
| C區門窗統計表 | 46 |
| C區門表 | 47 |
| C區門節點詳圖 | 48 |
| 化妝臺節點詳圖 | 49 |
| C區首層2＃/6＃衛生間平面圖 | 50 |
| C區首層2＃/6＃衛生間立面圖 | 51 |
| C區1＃樓梯平面圖 | 52 |
| C區1＃樓梯Ⅰ－Ⅰ剖面圖 | 53 |
| C區1＃樓梯節點詳圖 | 54 |
| 家裝室內施工圖樣圖 | |
| 家裝施工圖封面 | 55 |
| 圖紙目錄 | 56 |
| 施工圖設計說明 | 57 |
| 門統計表及門立面圖 | 61 |
| 室內裝修材料配置表 | 62 |
| 室內裝修材料做法表 | 63 |
| 家具統計表（一） | 64 |
| 燈具統計表（一） | 65 |
| 衛生潔具及配件統計表 | 66 |
| 裝飾飾物統計表 | 67 |
| 現狀平面圖 | 68 |
| 隔墻定位圖 | 69 |

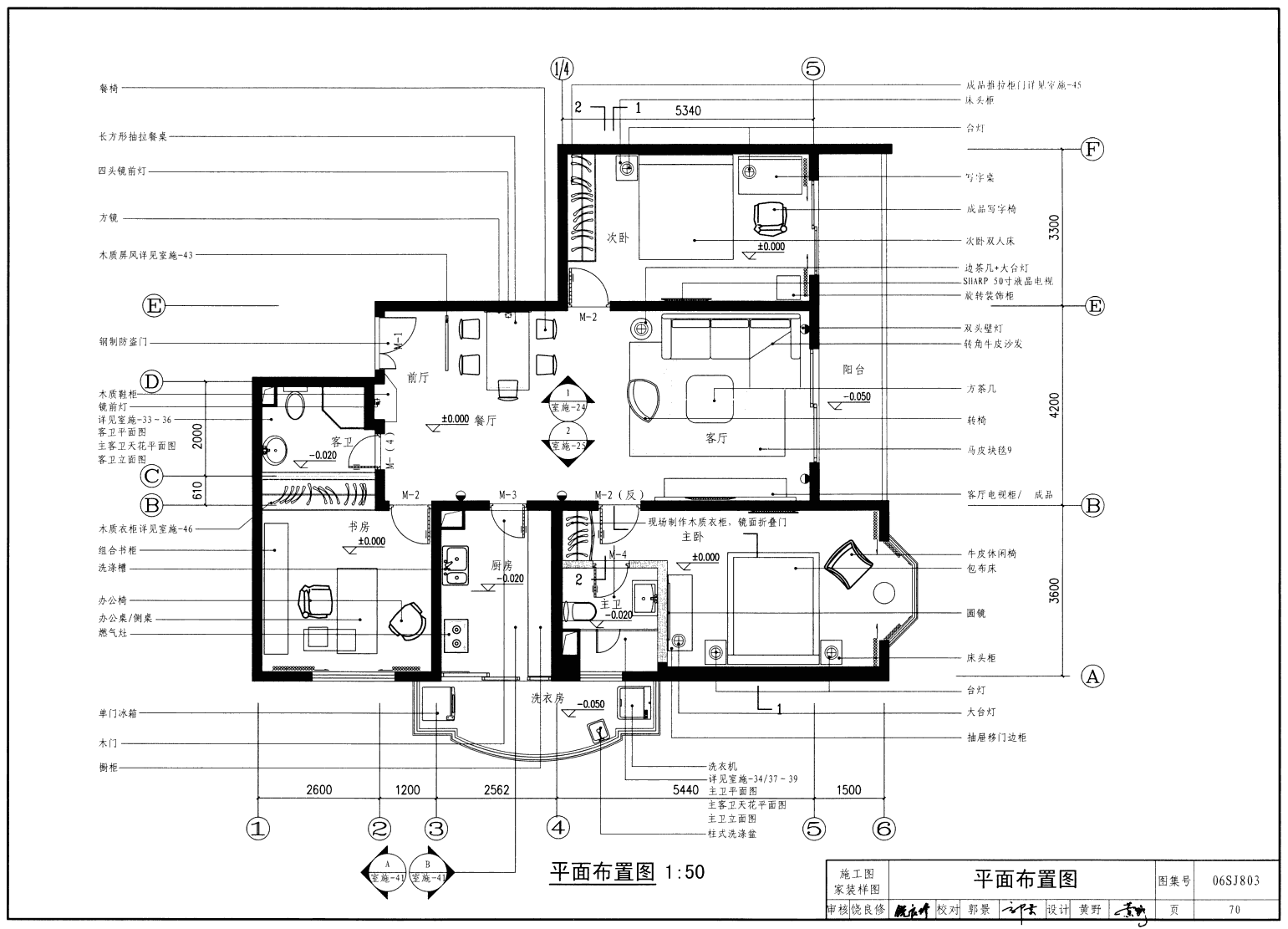

| 平面布置圖 | 70 |
| 家具平面布置圖 | 71 |
| 地面材料終飾圖 | 72 |
| 天花平面圖 | 73 |
| 餐廳天花平面圖 | 74 |

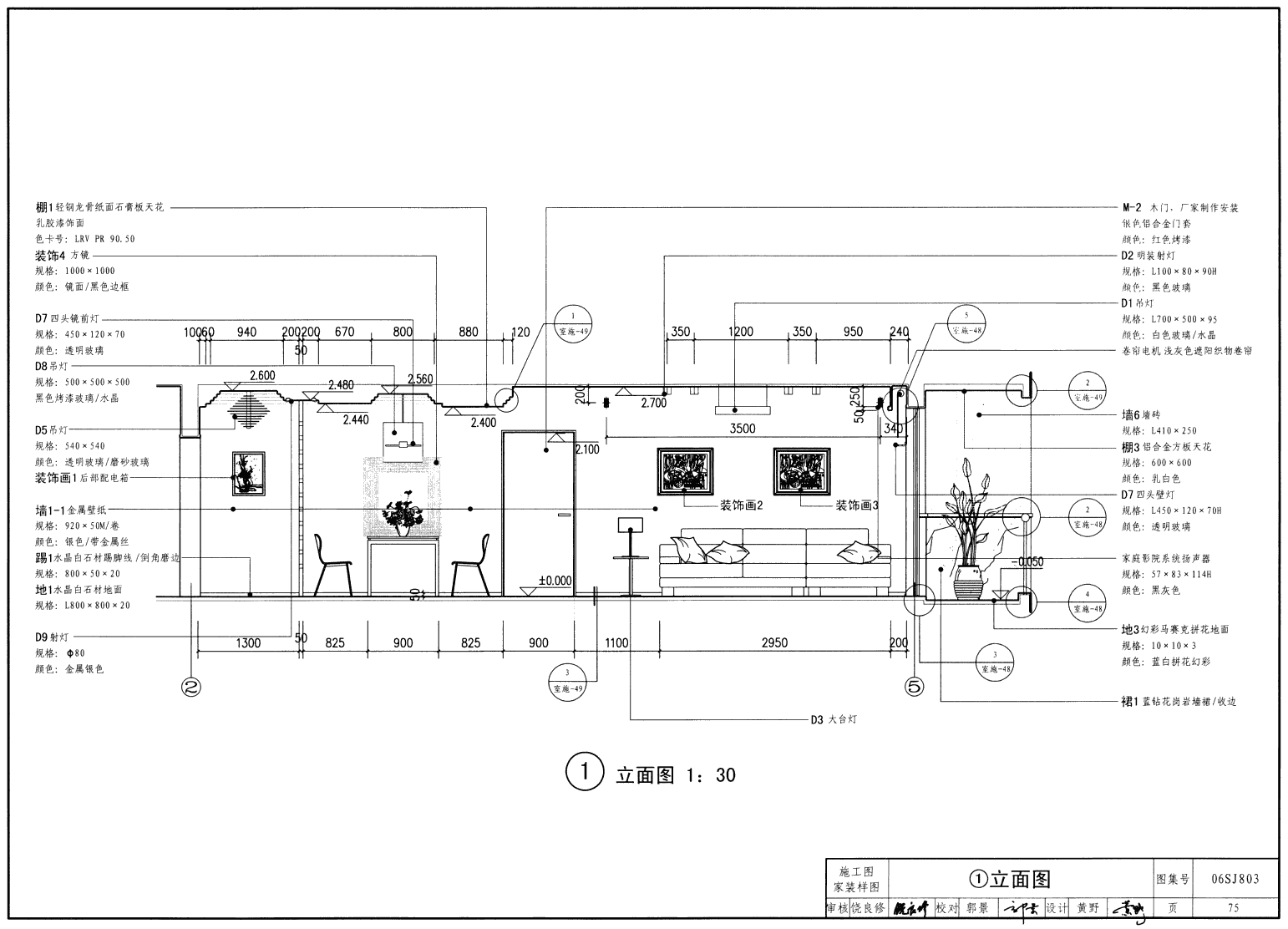

| ①立面圖 | 75 |
| ②立面圖 | 76 |
| 1－1剖面圖 | 77 |
| 2－2剖面圖 | 78 |
| 客衛平面圖 | 79 |
| 主客衛天花平面圖 | 80 |
| 客衛A、B立面圖 | 81 |
| 客衛C、D立面圖 | 82 |
| 主衛平面圖 | 83 |
| 主衛A、B立面圖 | 84 |
| 主衛C、D立面圖 | 85 |
| 衛生間節點詳圖 | 86 |
| 廚房A、B立面圖 | 87 |
| 電視背景墻立、剖面圖 | 88 |
| 玄關木質屏風立、剖面圖 | 89 |
| 節點詳圖（一） | 90 |
樣張
