05R501：建筑公用設備專業常用壓力管道設計
- 圖集編號
- 05R501
- 圖集名稱
- 建筑公用設備專業常用壓力管道設計
- 定價
- 68.00 元
- 開本
- 16 開
- 主編單位
- 中國中元國際工程公司
內容簡介
本圖集是適用于壓力管道設計單位認證、換證及設計時，設計、校核、審批人員使用的技術措施，用于指導從事壓力管道設計的單位和個人，特別是對獲取資格認證有很大幫助。圖集著重介紹了建筑公用設備專業常用壓力管道布置、管道設計計算、管道材料、管道的絕熱與防腐、管道施工與驗收、壓力管道設計單位質量保證體系文件的編制。本圖集內容廣泛，涵蓋了從事建筑公用設備專業常用壓力管道設計的單位、個人獲取資格認證所需了解、掌握和準備的主要內容，重點突出，實用性強。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 1 總則 | 5 |
| 1.1 壓力管道的定義與說明 | 5 |
| 1.2 壓力管道分類 | 5 |
| 1.3 壓力管道設計類別、級別的劃分 | 5 |
| 1.4 流體分類 | 6 |
| 1.5 適用范圍 | 6 |
| 1.6 術語解釋 | 7 |
| 1.7 常用管道分類 | 7 |
| 1.8 壓力管道的介質毒性程度、腐蝕性和火災危險性劃分 | 9 |
| 2 建筑公用設備專業常用管道布置 | 11 |
| 2.1 管道布置的安全要求 | 11 |
| 2.2 管道裝置的設置 | 12 |
| 2.3 管道布置的設計原則和一般要求 | 13 |
| 2.4 管道敷設方式和敷設要求 | 14 |
| 2.5 管道架空布置 | 15 |
| 2.6 埋地管道布置 | 16 |
| 2.7 管溝內管道布置 | 18 |
| 2.8 典型工質壓力管道的布置要求和原則 | 18 |
| 2.9 圖例 | 23 |
| 3 管道設計計算 | 24 |
| 3.1 總述 | 24 |
| 3.2 設計條件 | 24 |
| 3.3 金屬管道組成件耐壓強度計算 | 26 |
| 3.4 管徑確定及壓力損失計算 | 32 |
| 3.5 金屬管道的膨脹和柔性計算 | 35 |
| 3.6 管道支吊架計算 | 44 |
| 4 管道組合件及材料 | 49 |
| 4.1 管道材料選用 | 49 |
| 4.2 管道組成件及選用 | 53 |
| 4.3 管道的安全保護裝置 | 73 |
| 4.4 阻火器 | 79 |
| 4.5 安全防護 | 79 |
| 4.6 管道支吊架 | 81 |
| 4.7 管道用焊接材料 | 82 |
| 5 絕熱與防腐 | 84 |
| 5.1 絕熱的功能及范圍 | 84 |
| 5.2 絕熱材料與絕熱結構 | 84 |
| 5.3 絕熱計算原則 | 86 |
| 5.4 伴熱保溫設計 | 86 |
| 5.5 地上管道的涂層防腐 | 88 |
| 5.6 管道的標識 | 90 |
| 5.7 埋地管道的涂層防腐 | 91 |
| 5.8 埋地管道的陰極保護 | 92 |
| 6 管道施工 | 96 |
| 6.1 一般要求 | 96 |
| 6.2 管道、管道附件及閥門的檢驗 | 96 |
| 6.3 管子加工 | 98 |
| 6.4 管道焊接 | 100 |
| 6.5 管道安裝 | 107 |
| 6.6 管道檢驗、檢查和試驗 | 113 |
| 6.7 管道吹掃、清洗、防腐與油漆 | 118 |
| 7 壓力管道設計單位的設計質量管理 | 126 |
| 7.1 設計質量管理目的和意義 | 126 |
| 7.2 壓力管道設計的設計資格與條件 | 126 |
| 7.3 壓力管道設計許可 | 126 |
| 7.4 壓力管道設計單位的職責 | 126 |
| 7.5 設計質量保證體系 | 126 |
| 7.6 各級壓力管道設計人員 | 127 |
| 7.7 試設計 | 127 |
| 7.8 壓力管道設計的日常管理工作 | 127 |
| 7.9 進行壓力管道資格認證或換證時需向?qū)彶闄C(jī)構提供的文件 | 128 |
| 7.10 進行壓力管道資格認證或換證，審查機構在審查現場審查內容 | 129 |
| 7.11 審查機構對設計人員的現場考核 | 130 |
| 7.12 壓力管道設計單位的其他設計質量管理 | 130 |
| 8 常用壓力管道法規、標準、規范目錄 | 131 |
| 8.1 基本標準 | 131 |
| 8.2 設計標準 | 131 |
| 8.3 施工及驗收標準 | 132 |
| 8.4 環保安全衛生標準 | 133 |
| 9 壓力管道設計單位質量保證體系文件的編制 | 138 |
| 9.1 編制說明 | 138 |
| 9.2 壓力管道設計單位質量保證體系文件的編制依據 | 138 |
| 9.3 壓力管道設計單位質量保證體系文件的基本內容 | 138 |
| 9.4 壓力管道設計質量保證手冊與標準條款對照及編寫要點與要求 | 139 |
| 9.5 壓力管道的級別和類別 | 154 |
| 9.6 程序文件（管理制度）的編寫內容與格式要求 | 155 |
| 9.7 《壓力管道各級設計人員的管理制度》的編制內容 | 155 |
| 9.8 《各級設計人員的培訓考核管理規定》的編制內容 | 155 |
| 9.9 《各級設計人員的崗位責任制》的編制內容 | 156 |
| 9.10 《設計條件的編制與審查制度》的編制內容 | 159 |
| 9.11 《設計文件編制管理規定》的編制內容 | 162 |
| 9.12 《設計文件更改管理規定》的編制內容 | 163 |
| 9.13 《設計文件復用管理規定》的編制內容 | 164 |
| 9.14 《設計條件圖（表）編寫制度》的編制內容 | 164 |
| 9.15 《設計文件簽署及標準化審查制度》的編制內容 | 167 |
| 9.16 《設計文件檔案的管理規定》的編制內容 | 169 |
| 9.17 《設計文件的質量評定及信息反饋管理規定》 | 169 |
| 9.18 《特種設備設計許可印章的使用管理規定》的編制內容 | 172 |
| 9.19 《設計工作程序》的編制內容 | 172 |
| 10 壓力管道設計文件及格式 | 175 |
| 10.1 設計文件應包括的內容 | 175 |
| 10.2 設計及施工安裝說明應包括的內容 | 175 |

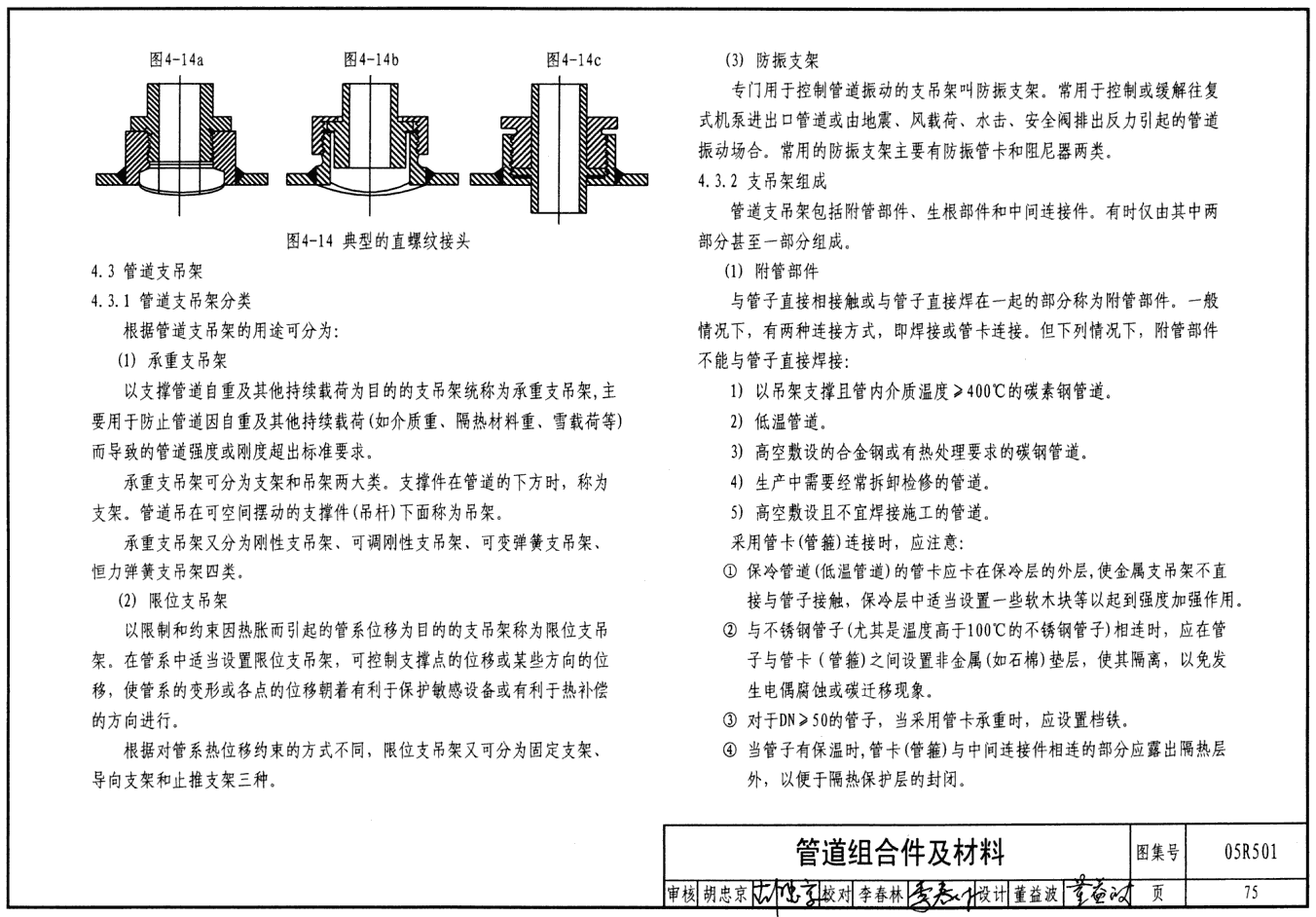

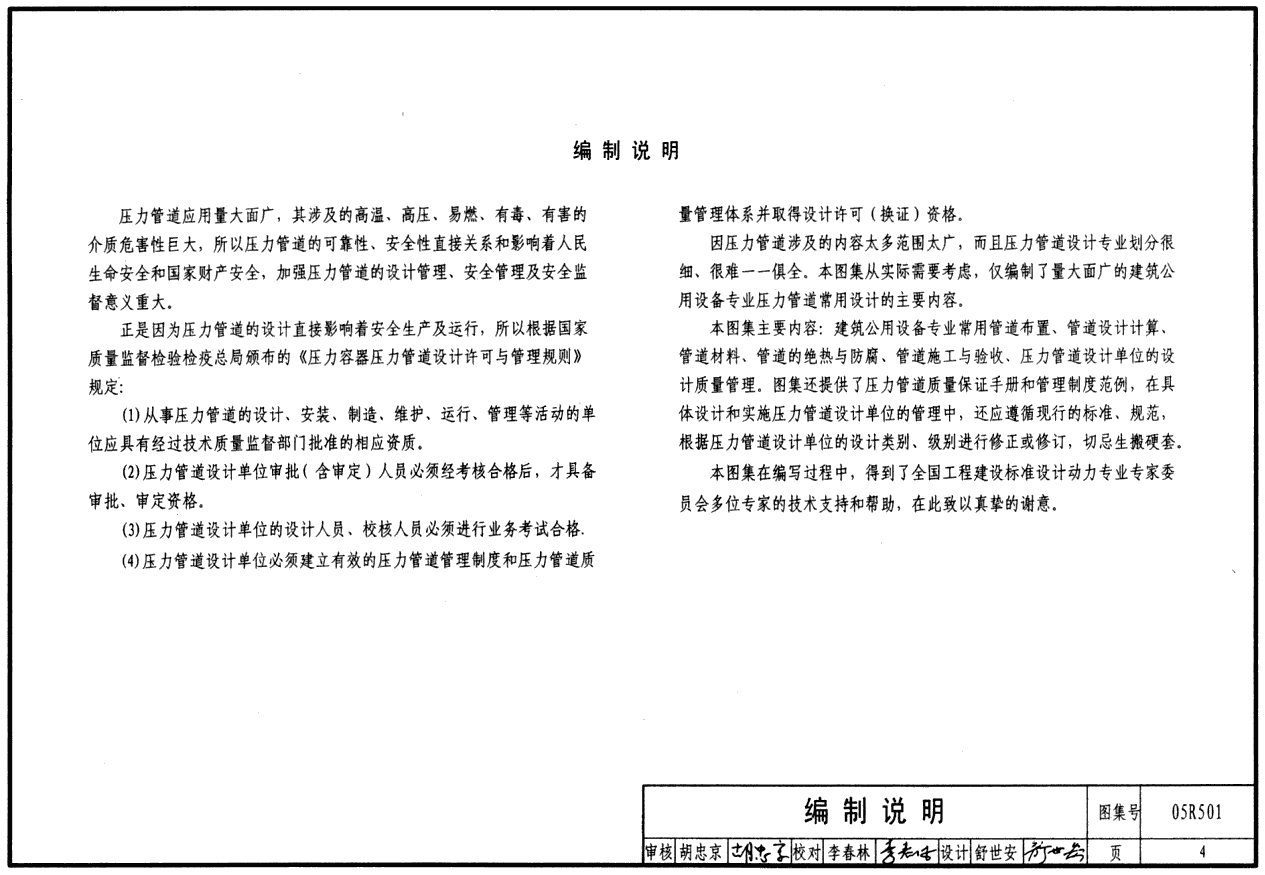

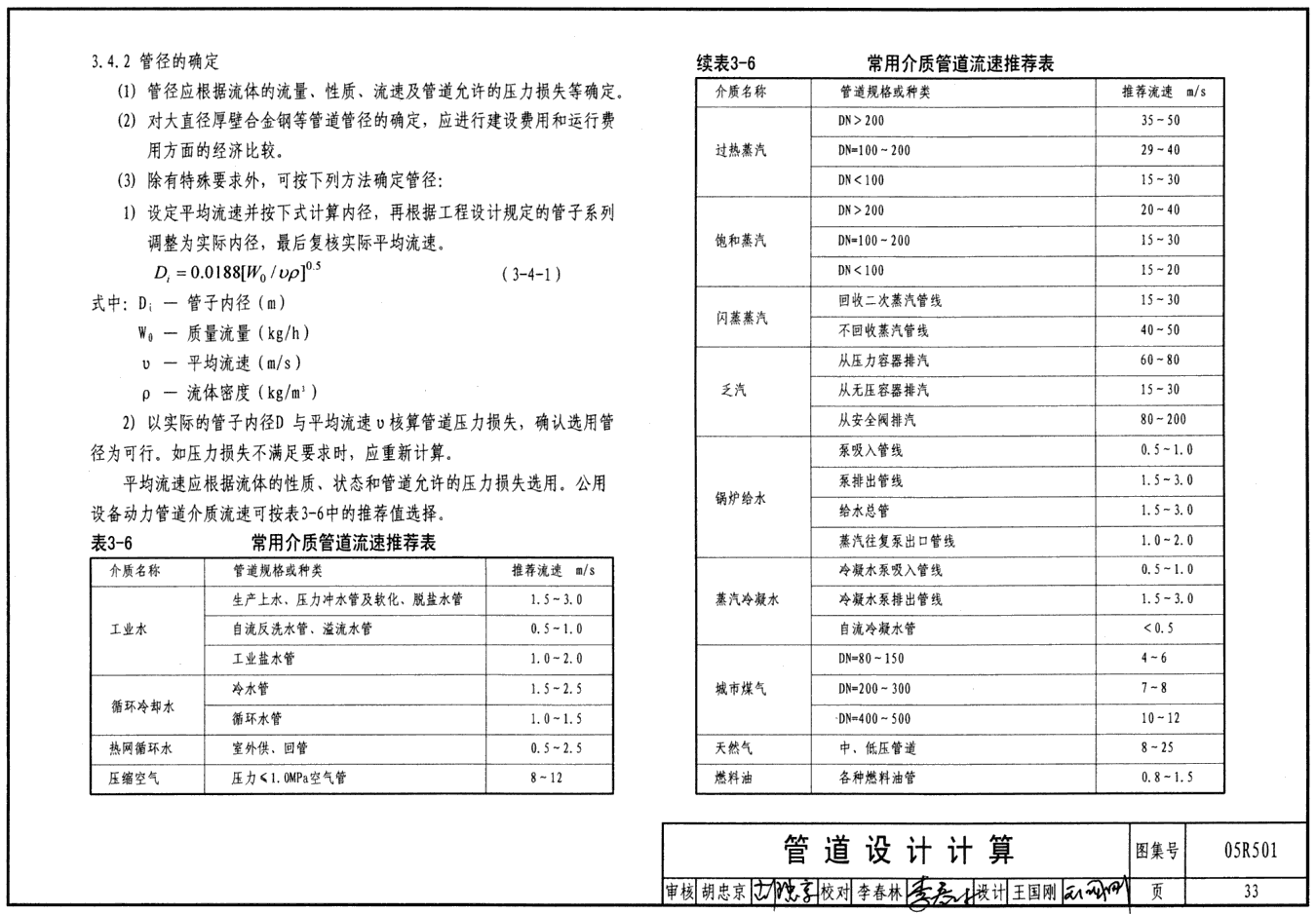

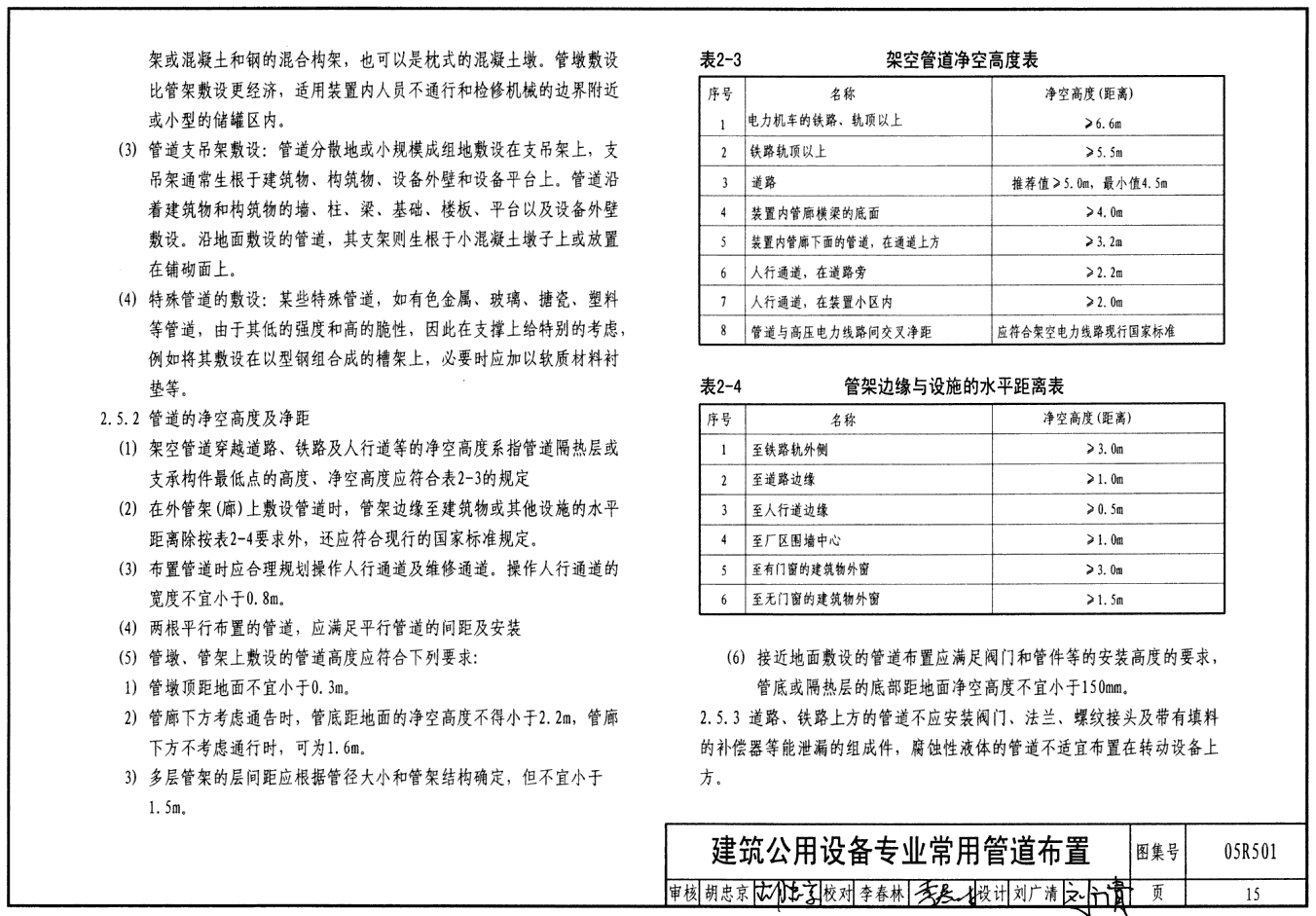

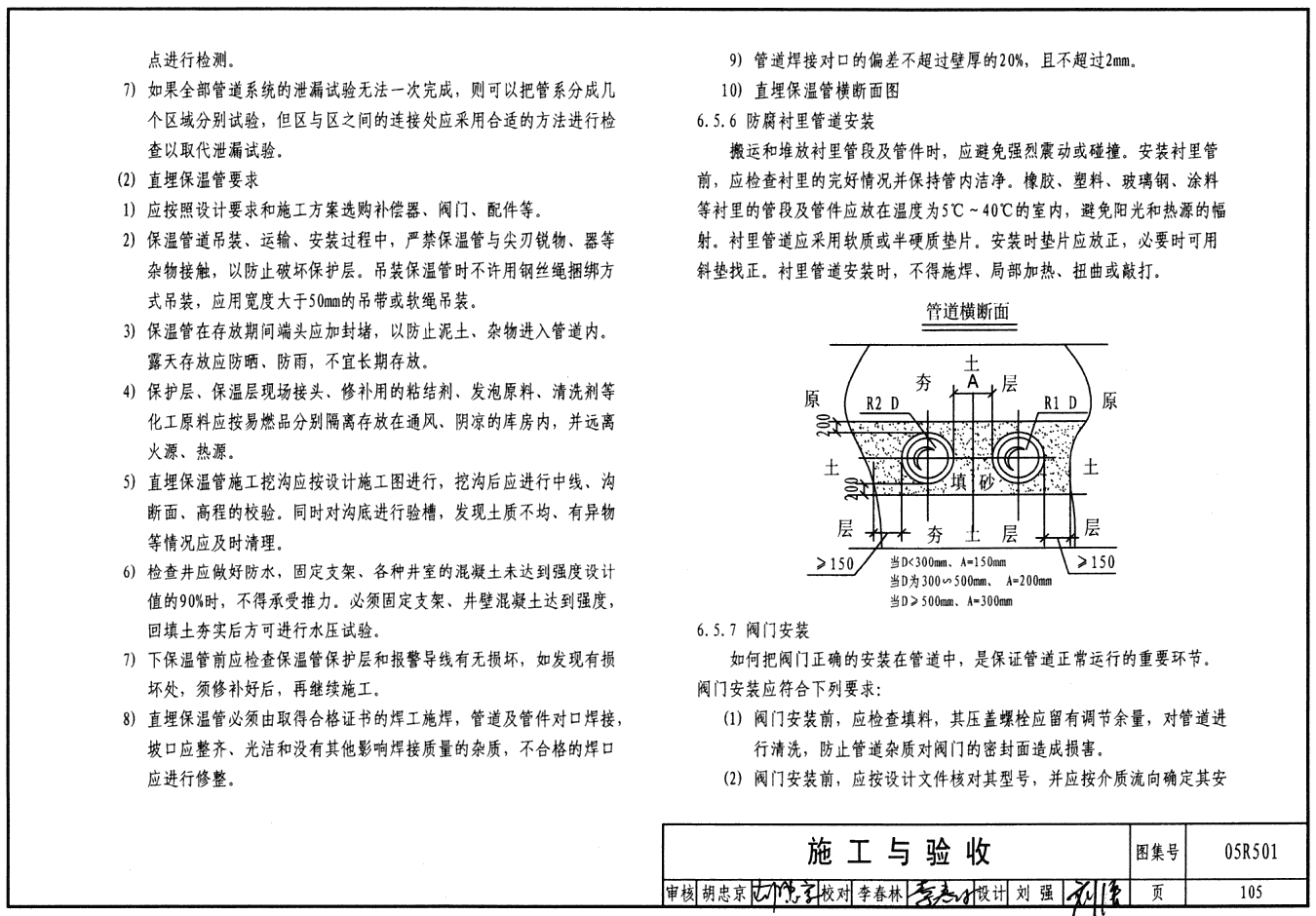

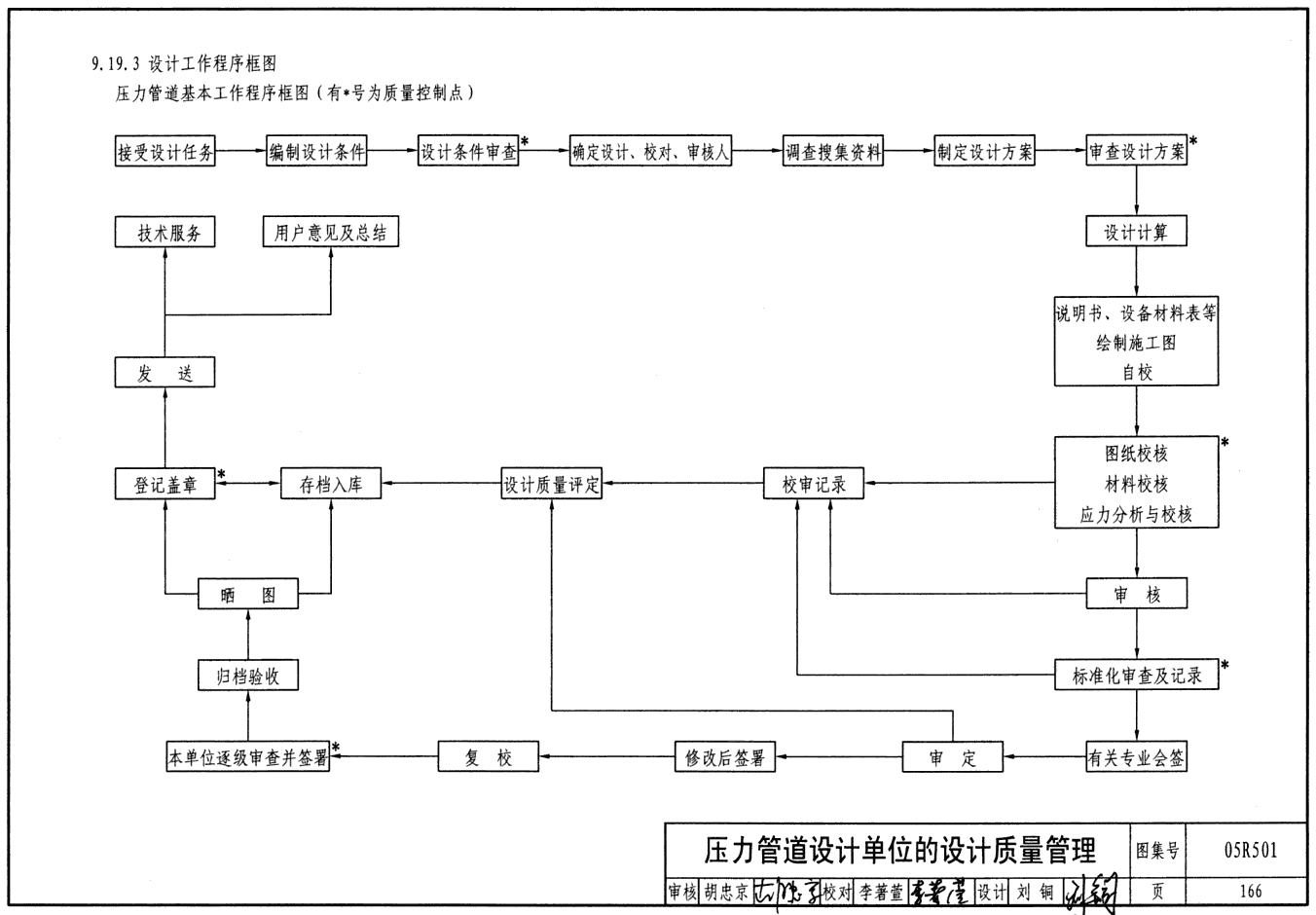

樣張
網友推薦
-
網友【erbaoer】點評：本圖集千呼萬喚始出來，不知是何原因。對壓力管道不熟悉的水暖同志，還是比較有參考價值的。
-
網友【springao】點評：推薦05R501：建筑公用設備專業常用壓力管道設計。該圖集包括了著重介紹了建筑公用設備專業常用壓力管道布置、管道設計計算、管道材料、管道的絕熱與防腐、管道施工與驗收、壓力管道設計單位質量保證體系文件的編制。包含了幾乎全部常用的壓力管道的設計，很有參考價值。
-
網友【xinxirong】點評：《05R501：建筑公用設備專業常用壓力管道設計》圖集內容廣泛，涵蓋了從事建筑公用設備專業常用壓力管道設計的單位、個人獲取資格認證所需了解、掌握和準備的主要內容，重點突出，實用性強。 值得推薦。
-
網友【zscxr】點評：現在熱水管道直埋設計已很普遍，這本圖集的使用率也很高，對剛接觸這部分的人員，有很好的指導作用。
-
網友【zenghuarong】點評：用于指導從事壓力管道設計的單位和個人，特別是對獲取資格認證有很大幫助。著重介紹了建筑公用設備專業常用壓力管道布置、管道設計計算、管道材料、管道的絕熱與防腐、管道施工與驗收、壓力管道設計單位質量保證體系文件的編制。本圖集內容廣泛，涵蓋了從事建筑公用設備專業常用壓力管道設計的單位、個人獲取資格認證所需了解、掌握和準備的主要內容，重點突出，實用性強。
-
網友【kedawgk1】點評：本圖集適用于指導從事壓力管道設計的單位和個人，特別是對獲取資格認證有很大幫助。 圖集著重介紹了建筑公用設備專業常用壓力管道布置、管道設計計算、管道材料、管道的絕熱與防腐、管道施工與驗收、壓力管道設計單位質量保證體系文件的編制。 圖集內容廣泛，涵蓋了從事建筑公用設備專業常用壓力管道設計的單位、個人獲取資格認證所需了解、掌握和準備的主要內容，重點突出，實用性強。本圖集的使用率很高，對剛接觸這部分的人員，有很好的指導作用。
-
網友【kwok】點評：內容廣泛，涵蓋了從事建筑公用設備專業常用壓力管道設計的單位、個人獲取資格認證所需了解、掌握和準備的主要內容，重點突出，實用性強
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
