09CG11 09CJ18：鋼框輕型屋面板（參考圖集）
- 圖集編號
- 09CG11 09CJ18
- 圖集名稱
- 鋼框輕型屋面板（參考圖集）
- 定價
- 16.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 北京中天方舟建材技術發展有限公司
內容簡介
適用于室內正常環境（環境類別一），無侵蝕性介質和年平均相對濕度不大于75％的一般工業與民用建筑。
圖集編制了鋼框輕型屋面板標準板選用表以及相關結構、建筑構造。
鋼框輕型屋面板由型鋼邊框、鋼筋骨架、輕混凝土保溫芯材、陶?；炷辽舷旅鎸訌?fù)合而成。具有輕質、承重、保溫、隔熱等特點。
圖集供建筑工程設計選用、施工安裝使用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 2 |
| 結構部分 | |

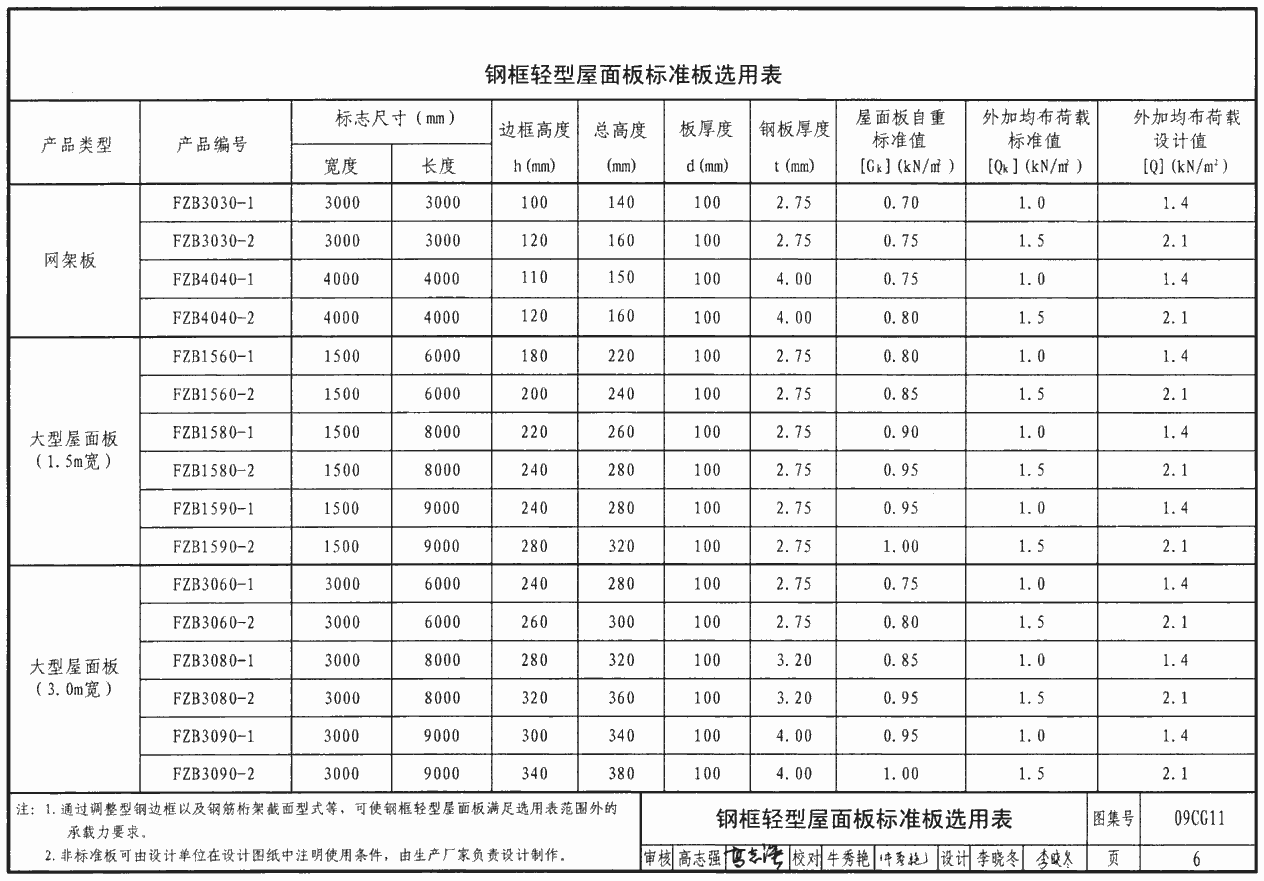

| 鋼框輕型屋面板標準板選用表 | 6 |

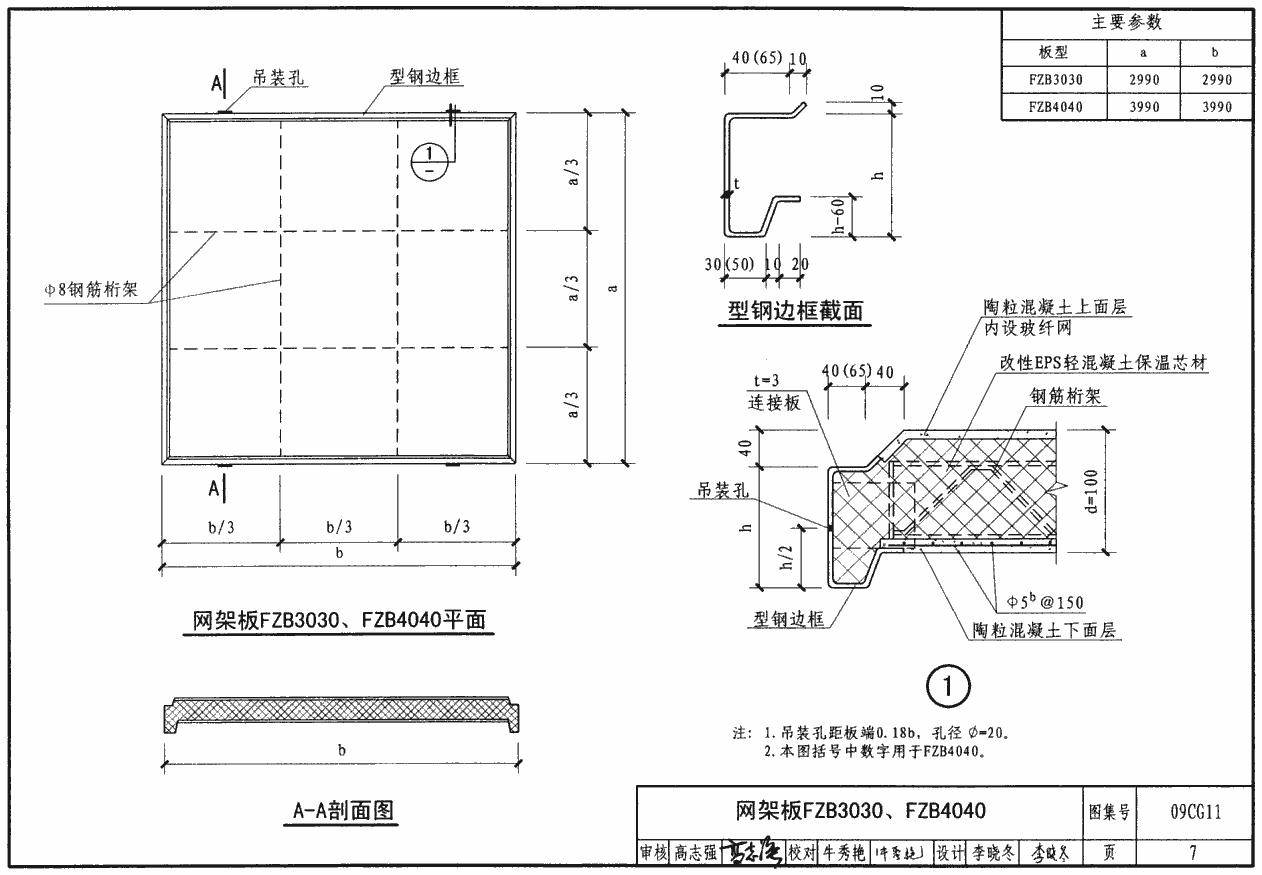

| 網架板FZB3030、FZB4040 | 7 |
| 大型屋面板FZB1560、FZB3060 | 8 |
| 大型屋面板FZB1580、FZB1590 | 9 |
| 大型屋面板FZB3080、FZB3090 | 10 |
| 鋼框輕型屋面板安裝節點構造 | 11 |
| 鋼框輕型屋面板抗震節點構造 | 12 |
| 建筑部分 | |
| 女兒墻節點構造 | 13 |

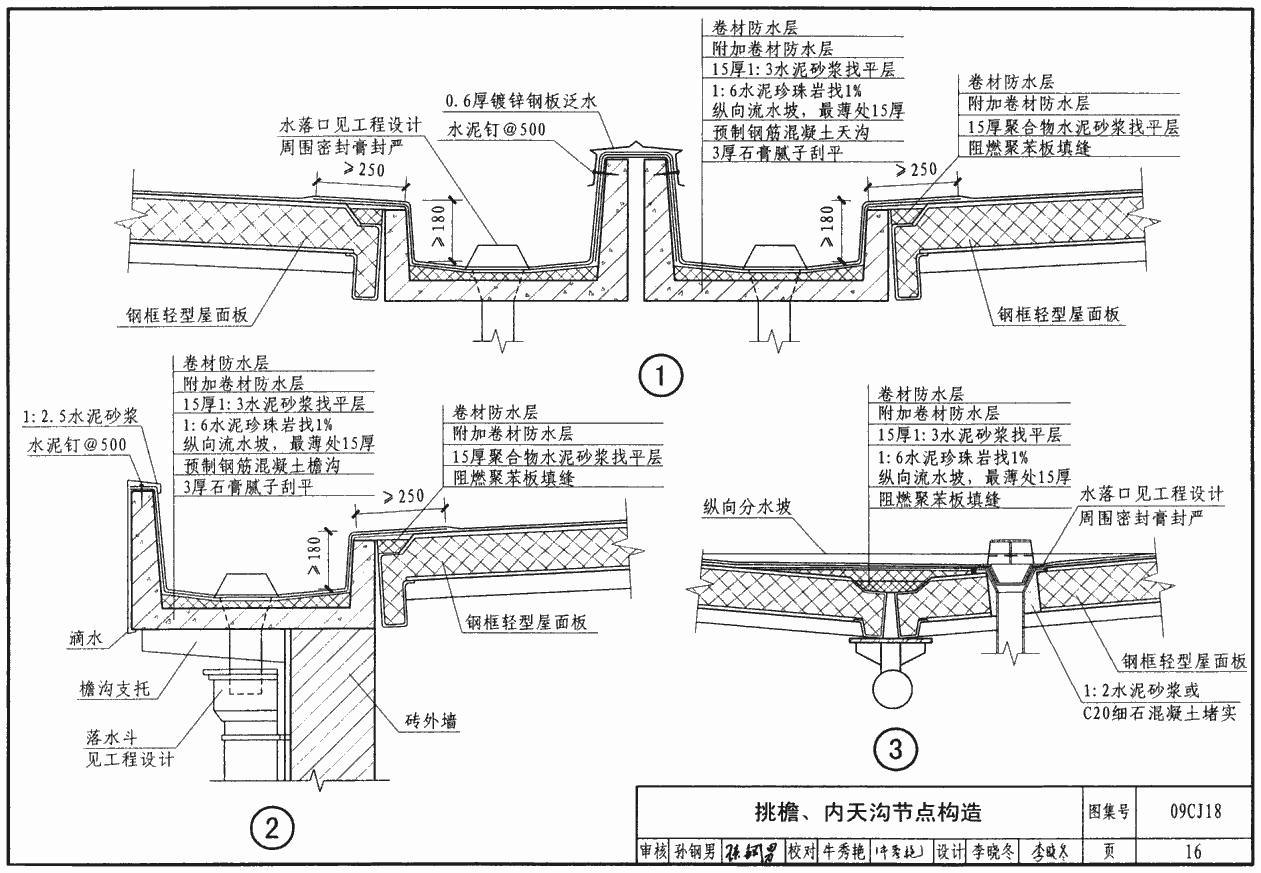

| 挑檐、內天溝節點構造 | 16 |
| 屋面變形縫、板縫節點構造 | 17 |
| 天窗端壁板節點構造 | 18 |
| 上懸鋼天窗側板節點構造 | 19 |
| 中懸鋼天窗側板節點構造 | 20 |
| 電動采光排煙側開型天窗側板節點構造 | 21 |
| 屋面風機口節點構造 | 22 |
| 屋面通風管、承重支座、拉索座節點構造 | 23 |
樣張
網友推薦
-
網友【zenghuarong】點評：適用于室內正常環境（環境類別一），無侵蝕性介質和年平均相對濕度不大于75％的一般工業與民用建筑。 圖集編制了鋼框輕型屋面板標準板選用表以及相關結構、建筑構造。 鋼框輕型屋面板由型鋼邊框、鋼筋骨架、輕混凝土保溫芯材、陶粒混凝土上下面層復合而成。具有輕質、承重、保溫、隔熱等特點。 圖集供建筑工程設計選用、施工安裝使用。
-
網友【kedawgk】點評：《09CG11 09CJ18：鋼框輕型屋面板》主要適用于室內正常環境（環境類別一），無侵蝕性介質和年平均相對濕度不大于75％的一般工業與民用建筑。 圖集編制了鋼框輕型屋面板標準板選用表以及相關結構、建筑構造。鋼框輕型屋面板由型鋼邊框、鋼筋骨架、輕混凝土保溫芯材、陶?；炷辽舷旅鎸訌?fù)合而成。具有輕質、承重、保溫、隔熱等特點?？晒┙ㄖこ淘O(shè)計選用、施工安裝使用。 推薦大家購買，以后可作為重要的參考資料，是設計人員的得力助手！
