09J940：皮帶運輸機通廊建筑構造
- 圖集編號
- 09J940
- 圖集名稱
- 皮帶運輸機通廊建筑構造
- 定價
- 23.00 元
- 開本
- 16 開
- 主編單位
- 中冶南方工程技術有限公司
內容簡介
本圖集適用于一般工業建筑中采用皮帶運輸機供運料的通廊，通廊的縱向坡度≤18度。主要包括鋼筋混凝土結構砌體封閉皮帶運輸機通廊、鋼結構壓型鋼板封閉皮帶運輸機通廊屋面、地面、墻體等相關建筑構造。通廊的類型按結構形式分為鋼筋混凝土結構砌體圍護形式和鋼結構輕型圍護形式兩大類。其中，鋼筋混凝土結構圍護形式通廊采用鋼筋混凝土樓板、屋面、柱，砌體結構墻體，有全封閉及半開敞兩種類型；鋼結構圍護形式可按圖集中的類別細分。皮帶運輸機通廊建筑構造按施工圖深度編制，施工圖設計可直接選用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 2 |

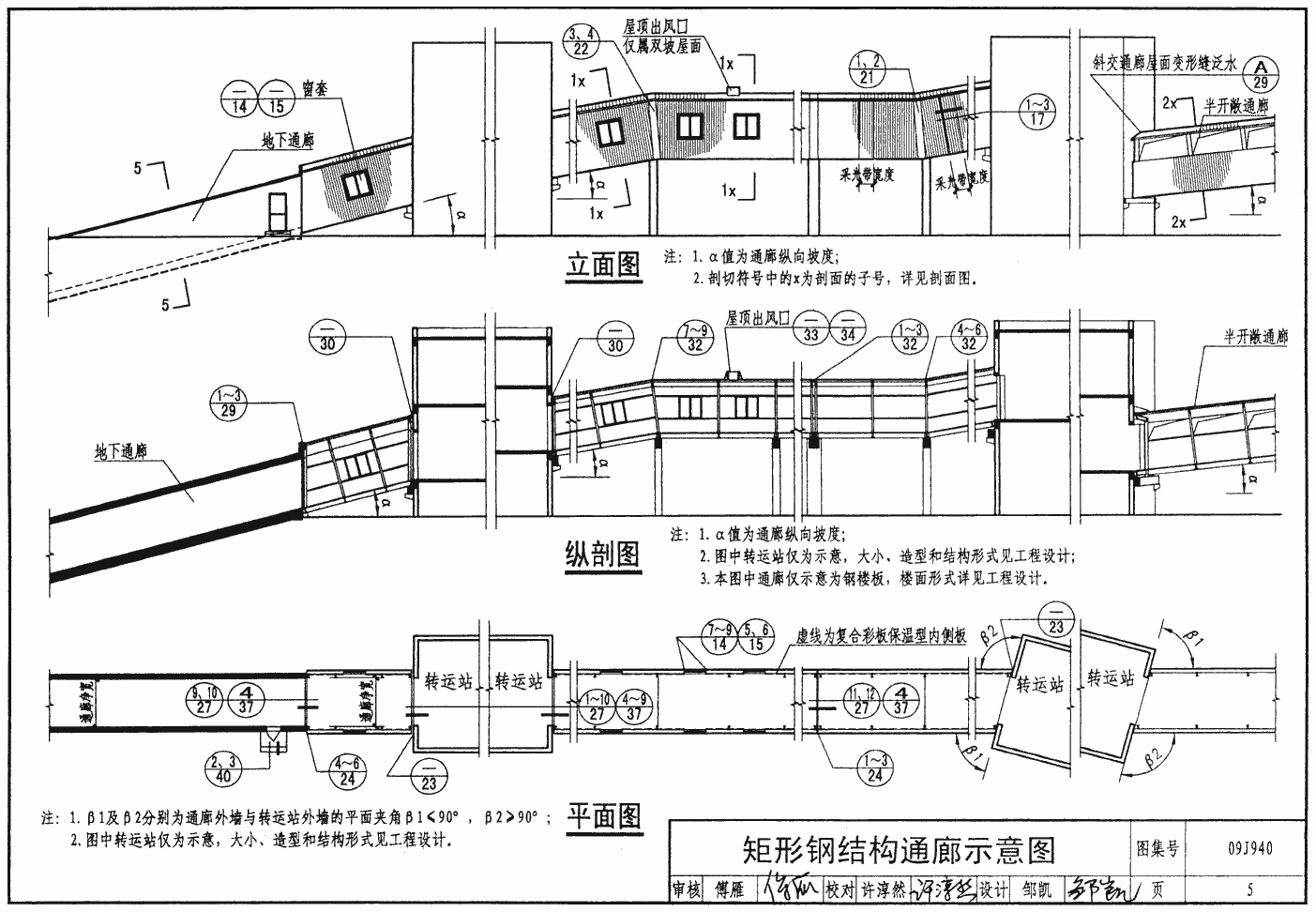

| 矩形鋼結構通廊示意圖 | 5 |

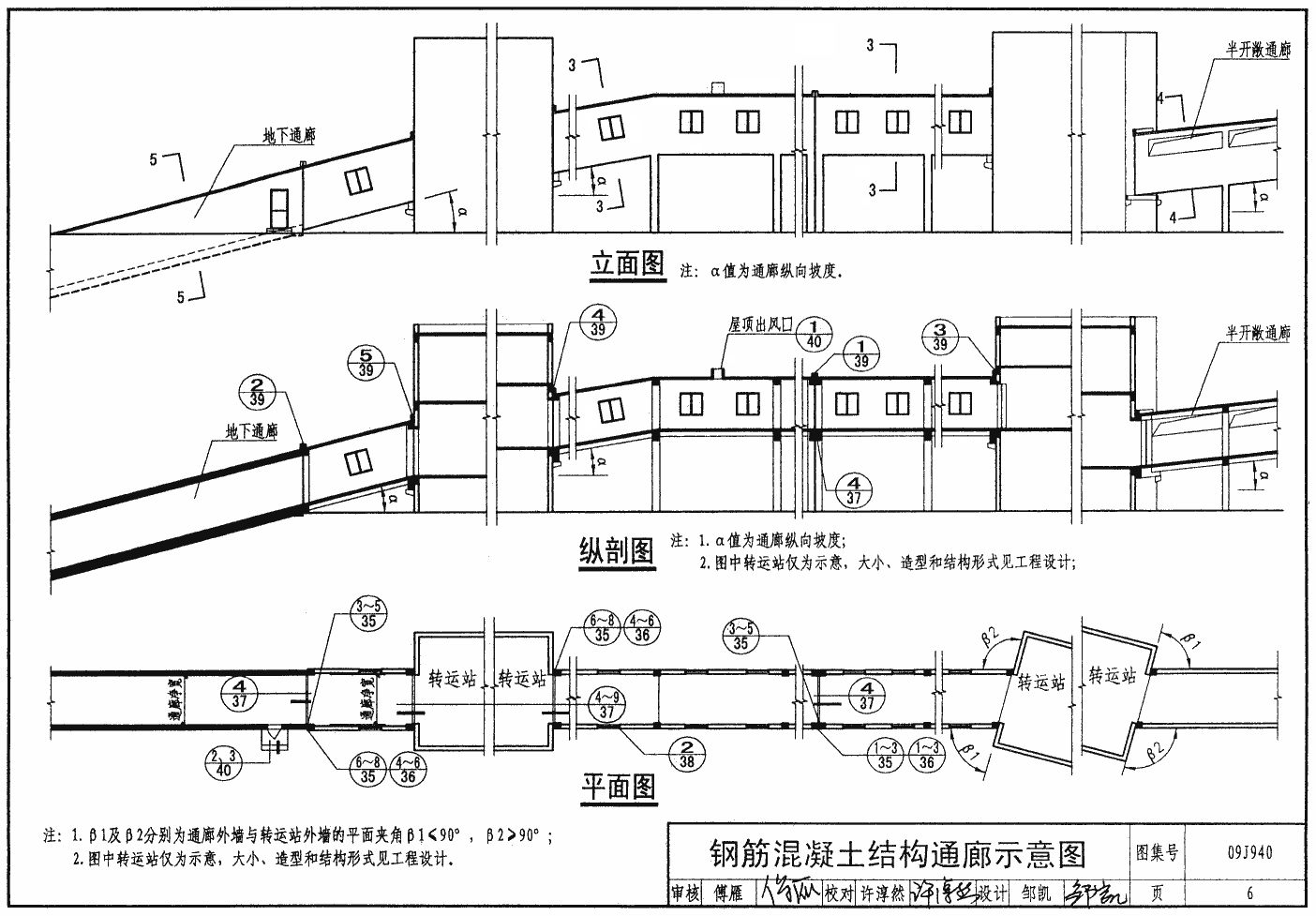

| 鋼筋混凝土結構通廊示意圖 | 6 |

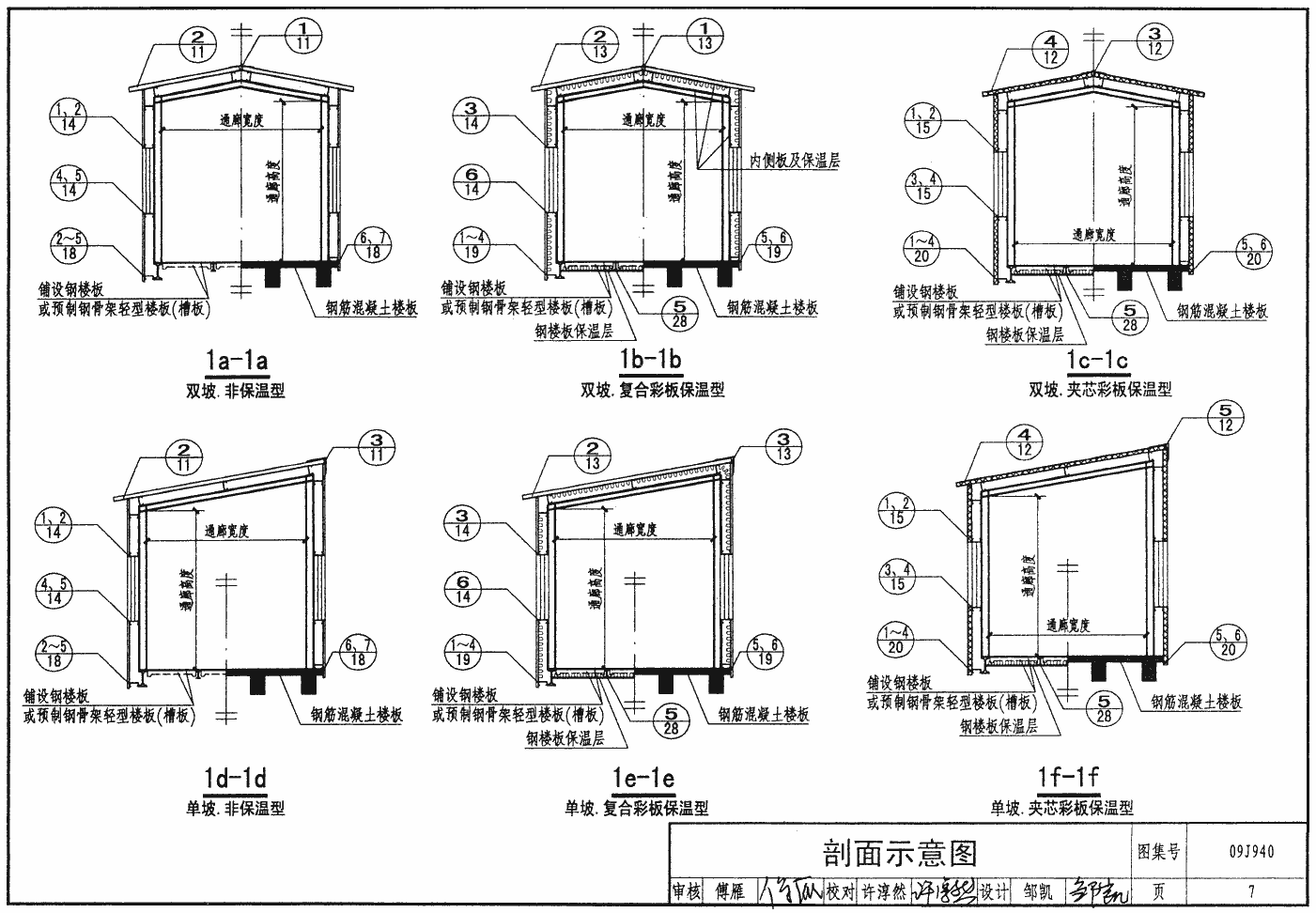

| 剖面示意圖 | 7 |
| 剖面示意圖、屋面擋水條示意圖 | 8 |
| 拱形鋼結構通廊示意圖 | 9 |
| 走道及鋼樓板保溫平面布置圖 | 10 |
| 矩形鋼結構通廊檐口、屋脊 | 11 |
| 矩形鋼結構通廊窗套 | 14 |
| 拱形通廊窗套 | 16 |
| 采光帶 | 17 |
| 非保溫型矩形鋼結構通廊墻面 | 18 |
| 復合彩板保溫型矩形鋼結構通廊墻面 | 19 |
| 夾芯彩板保溫型矩形鋼結構通廊墻面 | 20 |
| 拱形通廊墻面 | 21 |
| 矩形鋼結構通廊立面轉折變形縫 | 22 |
| 矩形鋼結構通廊墻面變形縫 | 23 |
| 拱形通廊墻面、屋面變形縫 | 25 |
| 通廊、轉運站樓面變形縫剖面示意圖 | 26 |
| 鋼結構通廊樓面變形縫 | 27 |
| 防滑條、踏步及鋼樓面保溫 | 28 |
| 矩形鋼結構通廊屋面變形縫及擋水條 | 29 |
| 矩形鋼結構通廊屋面變形縫 | 30 |
| 矩形鋼結構通廊屋頂風口 | 33 |
| 鋼筋混凝土結構通廊有粉刷層變形縫 | 35 |
| 鋼筋混凝土結構通廊無粉刷層變形縫 | 36 |
| 地坪及鋼筋混凝土樓面變形縫 | 37 |
| 鋼筋混凝土結構通廊墻體、檐口大樣 | 38 |
| 鋼筋混凝土結構通廊屋面變形縫 | 39 |
| 踏步、鋼筋混凝土結構通廊屋頂出風口 | 40 |
樣張
網友推薦
-
網友【kwok】點評：編制了鋼筋混凝土結構砌體封閉皮帶運輸機通廊、鋼結構壓型鋼板封閉皮帶運輸機通廊屋面、地面、墻體等相關建筑構造，施工圖設計可直接選用
-
網友【kedawgk1】點評：適用于有皮帶運輸機通廊供運料的一般工業建筑。 圖集編制了鋼筋混凝土結構砌體封閉皮帶運輸機通廊、鋼結構壓型鋼板封閉皮帶運輸機通廊屋面、地面、墻體等相關建筑構造。 皮帶運輸機通廊建筑構造按施工圖深度編制，施工圖設計可直接選用。 建議多讀，多研究。術業有專攻，提高專業技能！
-
網友【350027090】點評：適用范圍：適用于有皮帶運輸機通廊供運料的一般工業建筑。 主要內容：圖集編制了鋼筋混凝土結構砌體封閉皮帶運輸機通廊、鋼結構壓型鋼板封閉皮帶運輸機通廊屋面、地面、墻體等相關建筑構造。 皮帶運輸機通廊建筑構造按施工圖深度編制，施工圖設計可直接選用。 圖集為設計施工詳圖，可供設計直接選用，施工企業按圖集做法進行施工。 封閉式皮帶運輸通廊廣泛使用于電力、機械、建材等多行業的工業建筑中。使用對象主要為承擔工業建筑任務的設計院和施工企業。
