08J907：潔凈廠房建筑構造
- 圖集編號
- 08J907
- 圖集名稱
- 潔凈廠房建筑構造
- 定價
- 30.00 元
- 開本
- 16 開
- 主編單位
- 中國電子工程設計院
內容簡介
08J907《潔凈廠房建筑構造》國家建筑標準設計圖集適用于新建、改建和擴建的電子、精密機械加工、醫藥食品等工業潔凈廠房的設計及施工。本圖集不適用于生物安全實驗室、潔凈手術室和非最終滅菌無菌藥品生產用潔凈室等的設計及施工。
圖集內容包括各種凈化級別的潔凈室的室內建筑裝修做法（包括樓地面、墻面、吊頂、變形縫等）、門窗的安裝節點構造、穿潔凈室管道隱蔽密閉節點構造等，供設計人員直接選用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 2 |
| 裝修做法 | |
| 裝修選用表 | 5 |
| 涂層樓地面 | 6 |

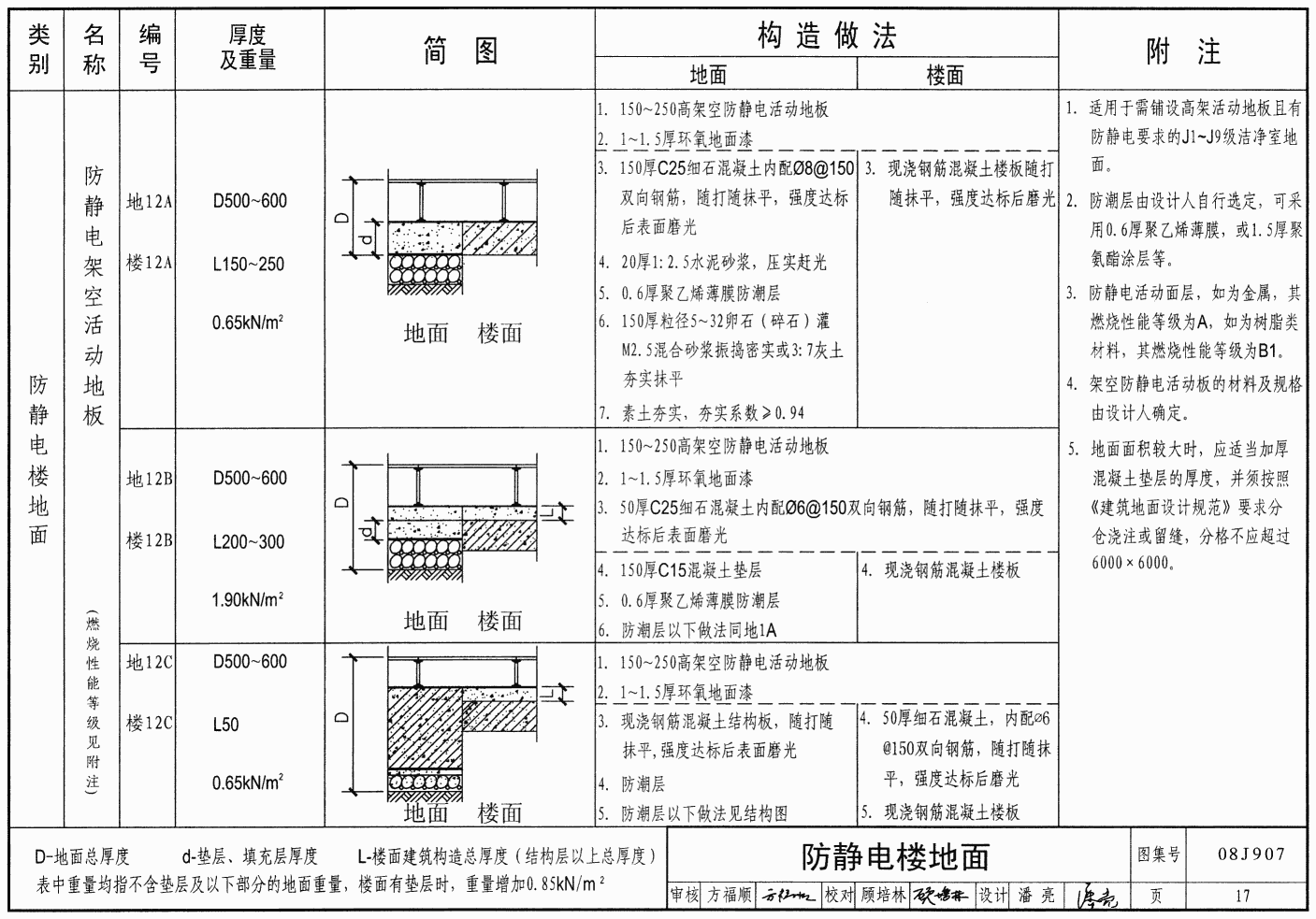

| 防靜電樓地面 | 11 |
| 耐磨樓地面 | 19 |
| 現制水磨石樓地面 | 21 |
| 耐腐蝕樓地面 | 22 |
| 內墻面 | 25 |
| 踢腳 | 28 |
| 大型板材吊頂 | 31 |
| 構造節點 | |
| 構造節點索引圖 | 32 |
| 金屬壁板構造節點 | 33 |
| 踢腳詳圖 | 34 |
| T型明架鋁合金型材連接吊頂 | 36 |
| 暗架鋁合金型材連接吊頂 | 37 |

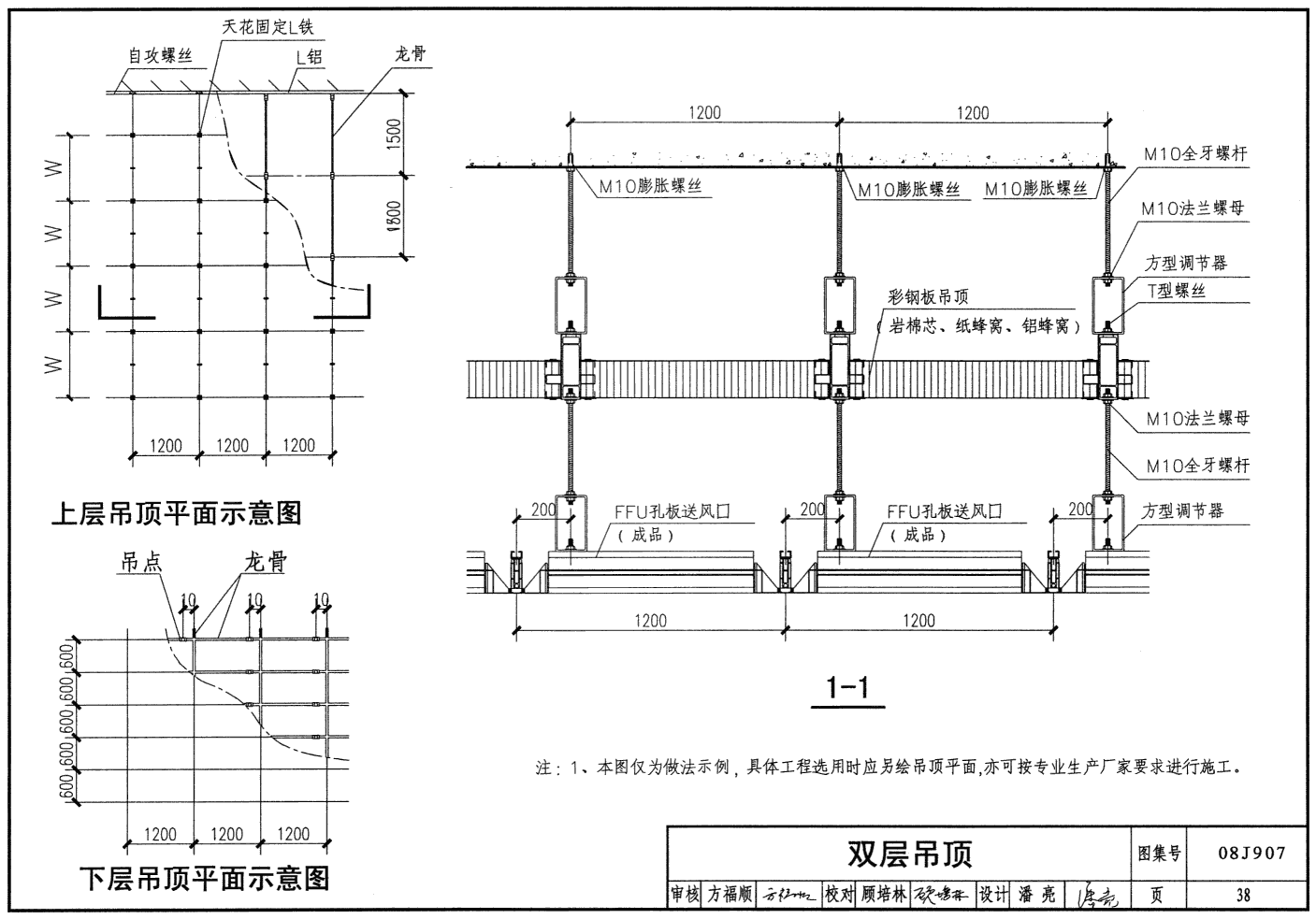

| 雙層吊頂 | 38 |
| 樓地面變形縫 | 39 |
| 金屬壁板、吊頂板變形縫、高效過濾器送風口 | 40 |
| 地面回風口 | 41 |

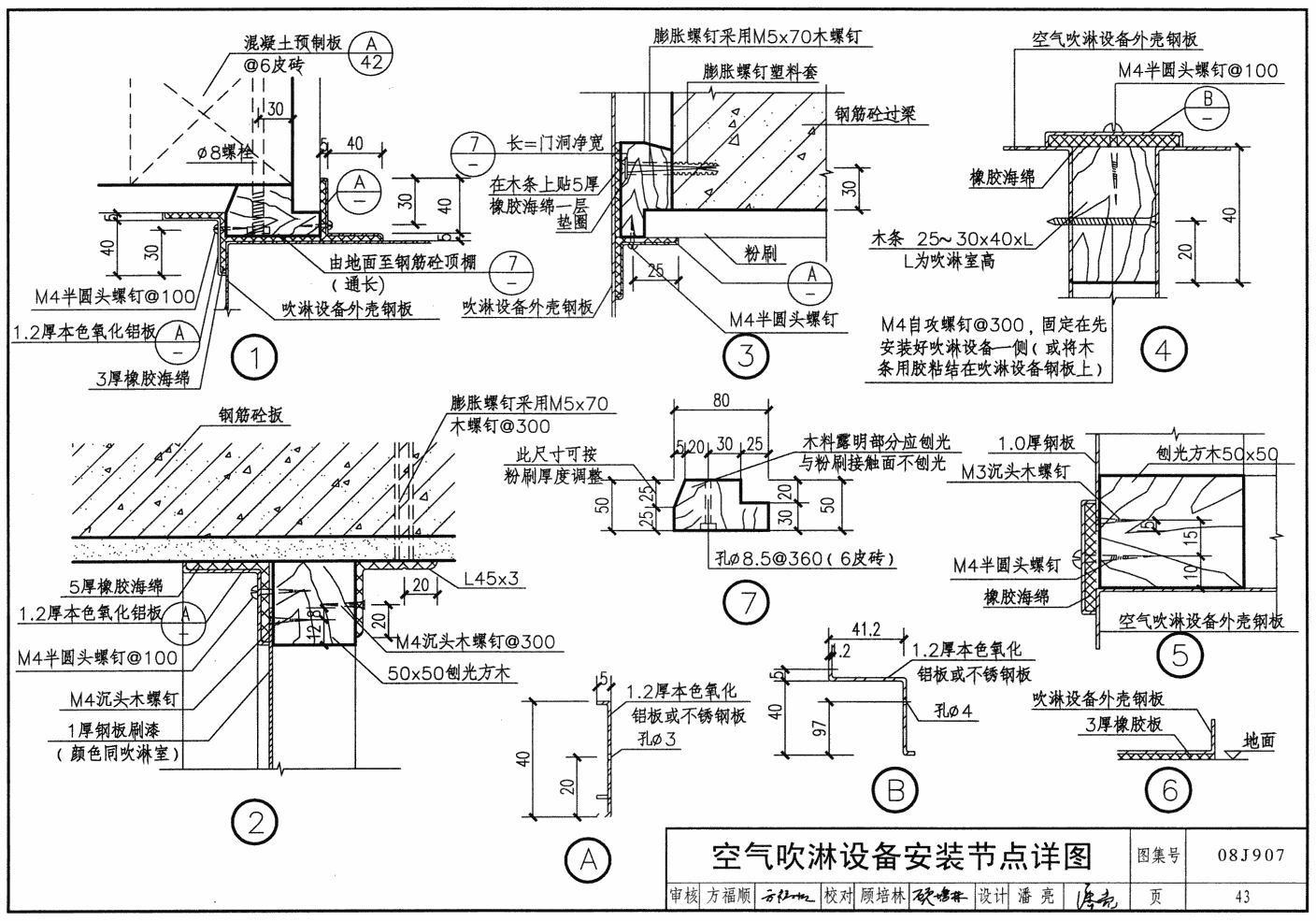

| 空氣吹淋設備安裝節點詳圖 | 42 |
| 室內密閉門節點詳圖 | 44 |
| 參觀窗節點詳圖 | 50 |
| 潔凈室穿管道節點索引圖 | 53 |
| 管道穿輕質隔墻節點詳圖 | 54 |
| 管道穿磚墻節點詳圖 | 55 |
| 管道穿鋼筋混凝土板節點詳圖 | 56 |
| 鋁套管詳圖及墻體預埋備用套管管口密閉構造圖 | 57 |
| 鋼套管、螺母、墊圈詳圖 | 58 |
| 鋼套管、墊圈選用表 | 59 |
| 管道密閉配件詳圖 | 60 |
| 管道密閉配件蓋板及法蘭盤選用表 | 61 |

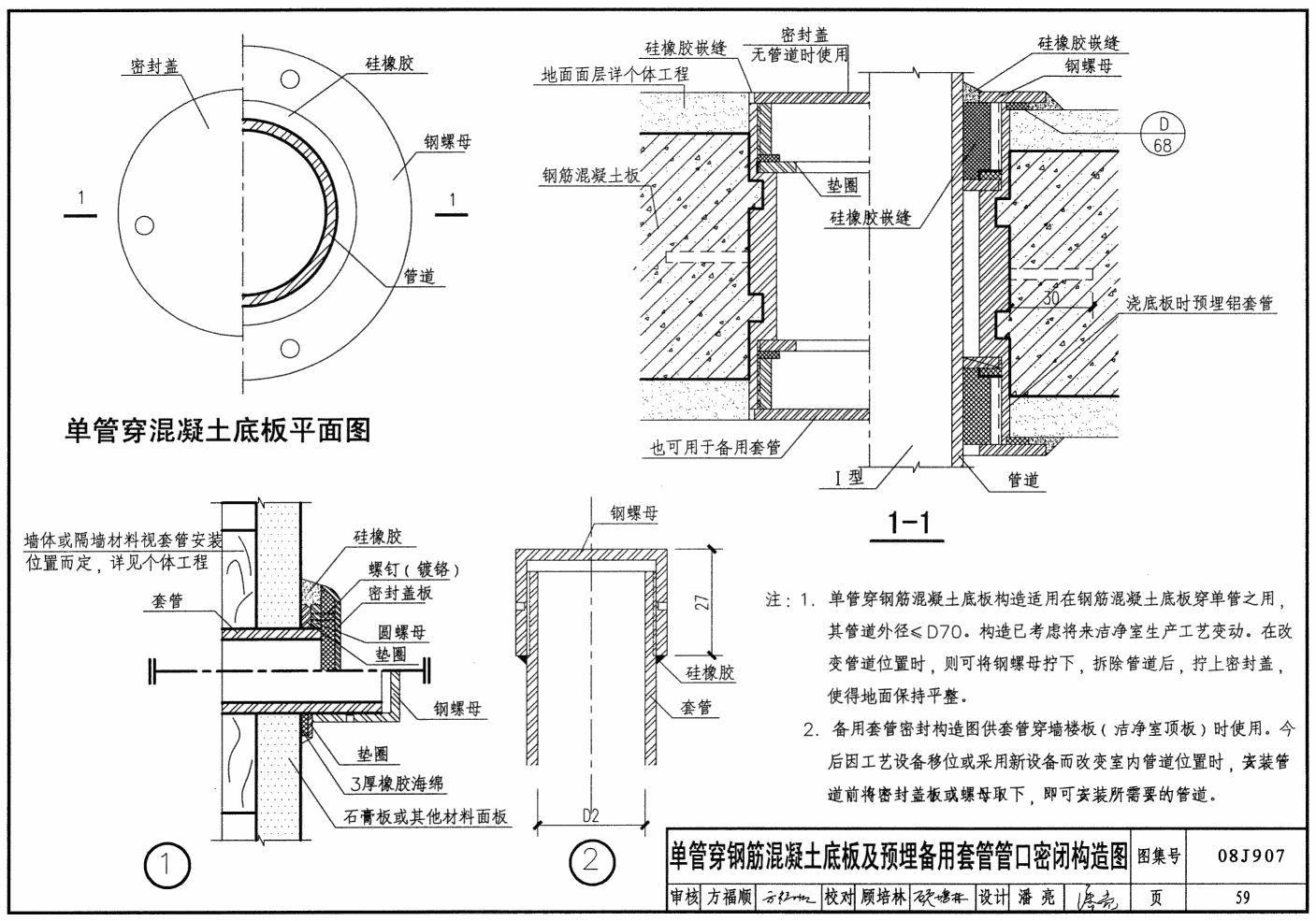

| 多管穿鋼筋混凝土底板密閉構造圖 | 62 |
| 風管穿墻、樓板預埋件詳圖 | 64 |
| 風管穿變形縫預埋件詳圖 | 65 |
樣張
網友推薦
-
網友【kwok】點評：包括各種凈化級別的潔凈室的室內建筑裝修做法（包括樓地面、墻面、吊頂、變形縫等）、門窗的安裝節點構造、穿潔凈室管道隱蔽密閉節點構造等，供設計人員直接選用
-
網友【lovey】點評：圖集適用于新建、改建和擴建的電子、精密機械加工、醫藥食品等工業潔凈廠房的設計及施工。本圖集不適用于生物安全實驗室、潔凈手術室和非最終滅菌無菌藥品生產用潔凈室等的設計及施工。 圖集內容包括各種凈化級別的潔凈室的室內建筑裝修做法（包括樓地面、墻面、吊頂、變形縫等）、門窗的安裝節點構造、穿潔凈室管道隱蔽密閉節點構造等，供設計人員直接選用。
