08SG213-1：鋼煙囪（自立式30～60m）
- 圖集編號
- 08SG213-1
- 圖集名稱
- 鋼煙囪（自立式30～60m）
- 定價
- 135.00 元
- 開本
- 8 開
- 主編單位
- 中冶東方工程技術有限公司
內容簡介
本圖集適用于抗震設防烈度為≤6度及7～9度地區，煙氣入口溫度在80℃～400℃，煙氣腐蝕等級為微腐蝕、弱腐蝕和中等腐蝕的自立式鋼煙囪。主要內容包括高度為30m、40m、50m、60m鋼煙囪的節點圖、材料表、基礎圖和基礎選用表等。該圖集是首次編制的鋼煙囪國標圖集，圖中按照煙囪高度分別對應的給出了非常詳細的節點圖、材料表、基礎圖和基礎選用表，以及煙囪平臺、煙道口等相關部位的節點詳圖，可供設計人員根據具體工程需要直接選用。
目錄
| 目錄 | 1 |
|---|---|

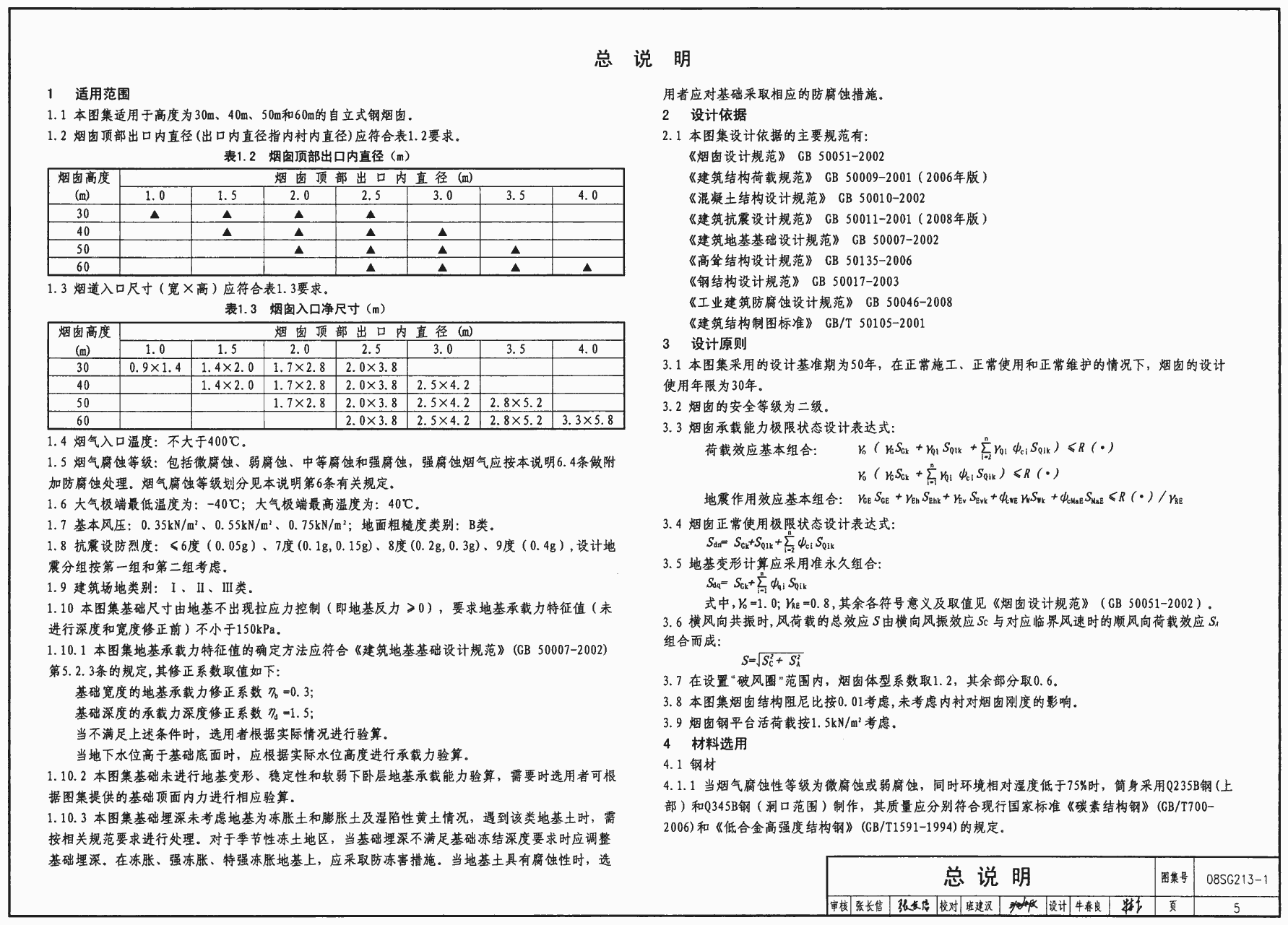

| 總說明 | 5 |

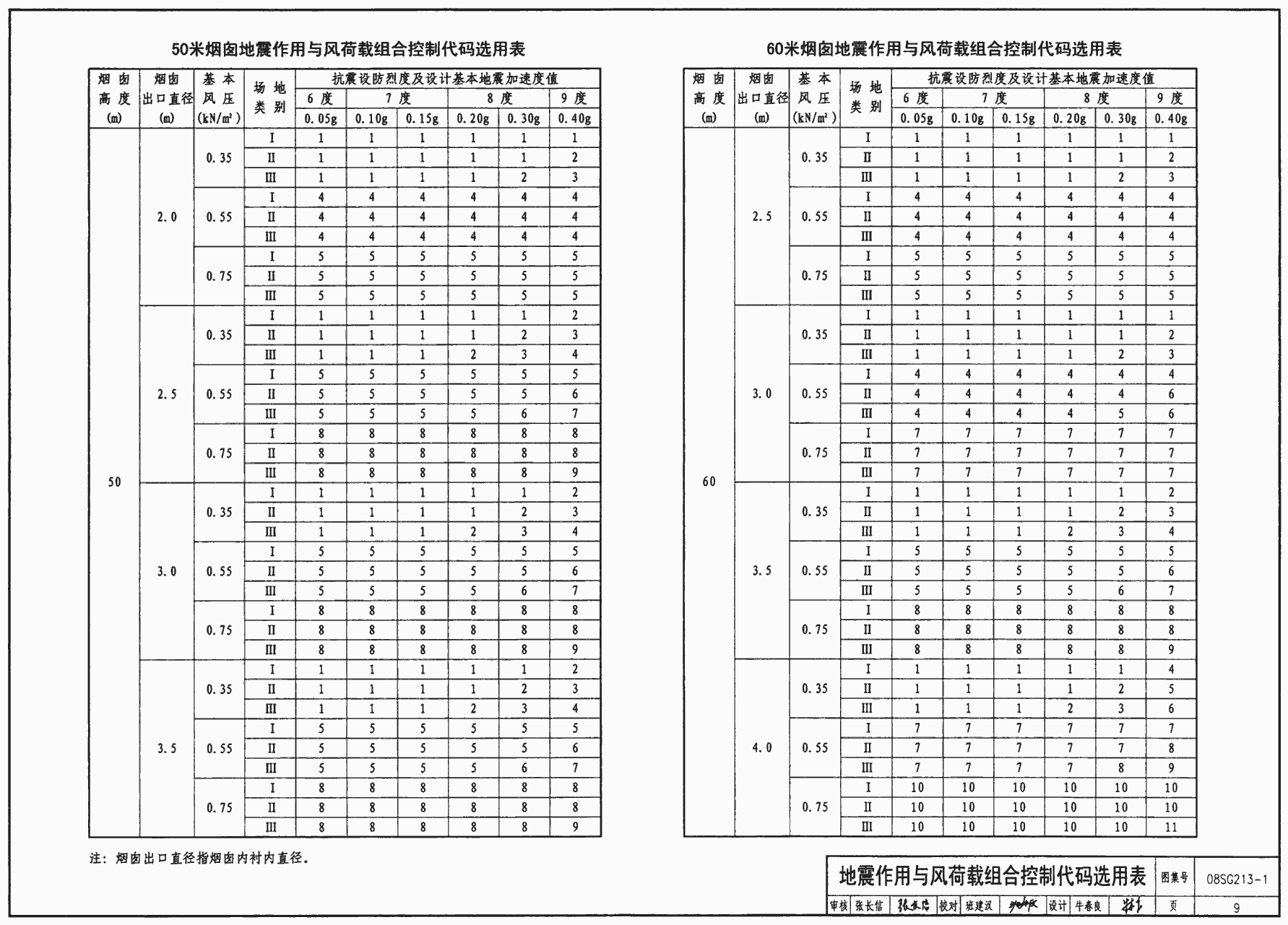

| 地震作用與風荷載組合控制代碼用表 | 8 |
| 30m 鋼煙囪 | |

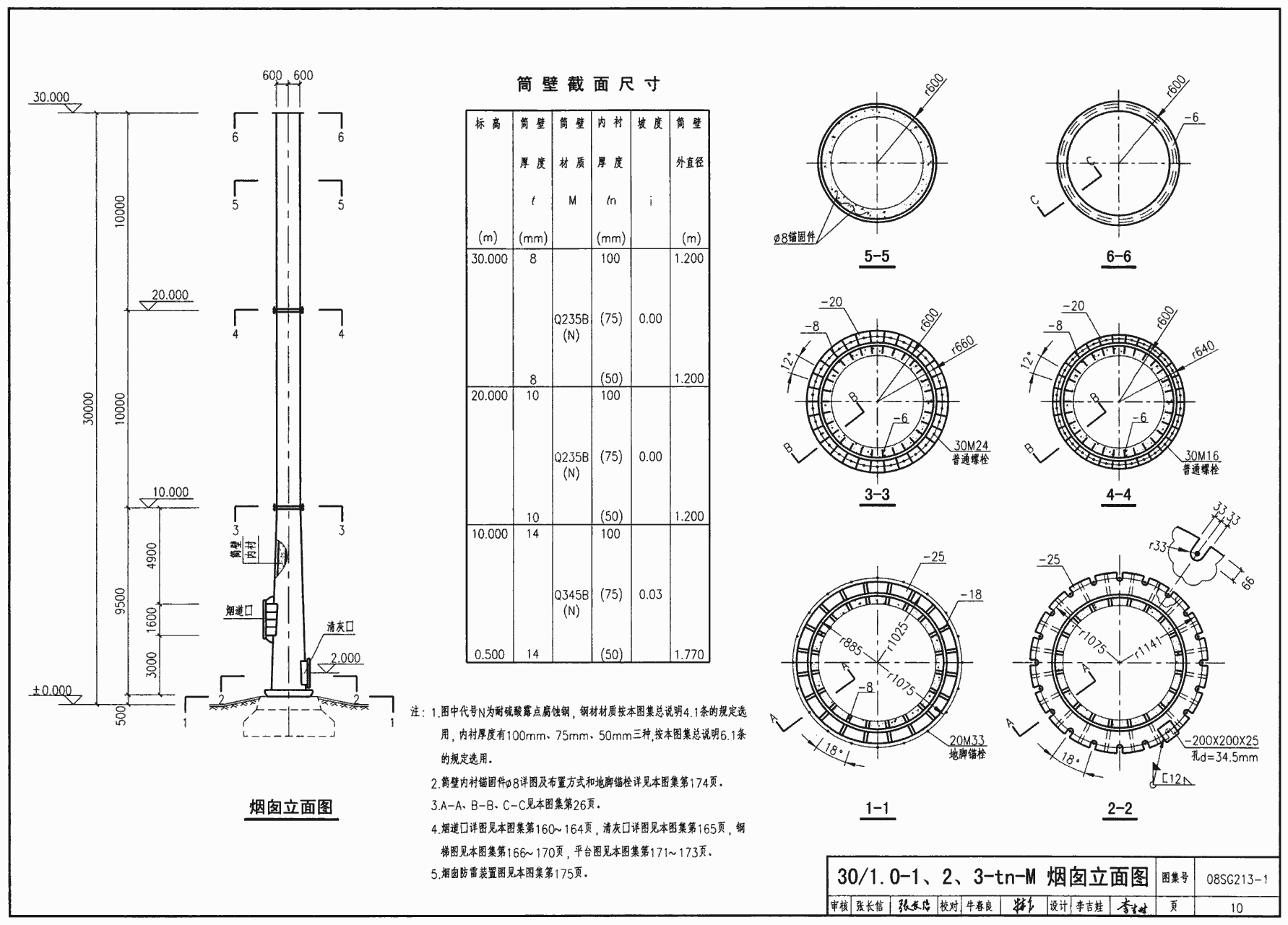

| 30/1.0-1、2、3-tn-M 煙囪立面圖 | 10 |
| 30/1.0-4、5、6-tn-M 煙囪立面圖 | 11 |
| 30/1.0-7-tn-M 煙囪工面圖 | 12 |
| 30/1.0-8、9-tn-M 煙囪立面圖 | 13 |
| 30/1.5-1、2、3、4、6-tn-M 煙囪立面圖 | 14 |
| 30/1.5-7-tn-M 煙囪立面圖 | 15 |
| 30/1.5-5、8-tn-M 煙囪立面圖 | 16 |
| 30/1.5-9、10-tn-M 煙囪立面圖 | 17 |
| 30/2.0-1、2、3-tn-M 煙囪立面圖 | 18 |
| 30/2.0-4-tn-M 煙囪立面圖 | 19 |
| 30/2.0-5-tn-M 煙囪立面圖 | 20 |
| 30/2.0-6-tn-M 煙囪立面圖 | 21 |
| 30/2.5-1-tn-M 煙囪立面圖 | 22 |
| 30/2.5-2-tn-M 煙囪立面圖 | 23 |
| 30/2.5-3-tn-M 煙囪立面圖 | 24 |
| 30/2.0-4、5、6-tn-M 煙囪立面圖 | 25 |
| 30米煙囪節點圖 | 26 |
| 30/1.0-1、2、3、4、5、6-tn-M 煙囪材料表 | 27 |
| 30/1.0-7、8、9-tn-M 煙囪材料表 | 28 |
| 30/1.5-1、2、3、4、6、7-tn-M 煙囪材料表 | 29 |
| 30/1.5-5、8、9、10-tn-M 煙囪材料表 | 30 |
| 30/2.0-1、2、3、4-tn-M 煙囪材料表 | 31 |
| 30/2.0-5、6-tn-M 煙囪材料表 | 32 |
| 30/2.5-1、2-tn-M 煙囪材料表 | 33 |
| 30/2.5-3、4、5、6-tn-M 煙囪材料表 | 34 |
| 30m 煙囪基礎圖 | 35 |
| 30m 煙囪基礎選用表 | 36 |
| 40m 鋼煙囪 | |
| 40/1.5-1-tn-M 煙囪立面圖 | 38 |
| 40/1.5-2-tn-M 煙囪立面圖 | 39 |
| 40/1.5-3-tn-M 煙囪立面圖 | 40 |
| 40/1.5-4-tn-M 煙囪立面圖 | 41 |
| 40/2.0-1、2、3-tn-M 煙囪立面圖 | 42 |
| 40/2.0-4-tn-M 煙囪立面圖 | 43 |
| 40/2.0-5-tn-M 煙囪立面圖 | 44 |
| 40/2.0-6-tn-M 煙囪立面圖 | 45 |
| 40/2.5-1、2、3-tn-M 煙囪立面圖 | 46 |
| 40/2.5-4-tn-M 煙囪立面圖 | 47 |
| 40/2.5-5-tn-M 煙囪立面圖 | 48 |
| 40/2.5-6-tn-M 煙囪立面圖 | 49 |
| 40/3.0-1、2-tn-M 煙囪立面圖 | 50 |
| 40/3.0-3-tn-M 煙囪立面圖 | 51 |
| 40/3.0-4、5-tn-M 煙囪立面圖 | 52 |
| 40/3.0-6-tn-M 煙囪立面圖 | 53 |
| 40米煙囪節點圖 | 54 |
| 40/1.5-1、2-tn-M 煙囪材料表 | 55 |
| 40/1.5-3、4-tn-M 煙囪材料表 | 56 |
| 40/2.0-1、2、3、4-tn-M 煙囪材料表 | 57 |
| 40/2.0-5、6-tn-M 煙囪材料表 | 58 |
| 40/2.5-1、2、3、4-tn-M 煙囪材料表 | 59 |
| 40/2.5-5、6-tn-M 煙囪材料表 | 60 |
| 40/3.0-1、2、3-tn-M 煙囪材料表 | 61 |
| 40/3.0-4、5、6-tn-M 煙囪材料表 | 62 |
| 40m煙囪基礎圖 | 63 |
| 40m煙囪基礎選用表 | 64 |
| 50m鋼煙囪 | |
| 50/2.0-1、2、3-tn-M 煙囪立面圖 | 66 |
| 50/2.0-1、2、3-tn-M 煙囪剖面圖 | 67 |
| 50/2.0-4-tn-M 煙囪立面圖 | 68 |
| 50/2.0-4-tn-M 煙囪剖面圖 | 69 |
| 50/2.0-5-tn-M 煙囪立面圖 | 70 |
| 50/2.0-5-tn-M 煙囪剖面圖 | 71 |
| 50/2.5-1、2、3-tn-M 煙囪立面圖 | 72 |
| 50/2.5-1、2、3-tn-M 煙囪剖面圖 | 73 |
| 50/2.5-4-tn-M 煙囪立面圖 | 74 |
| 50/2.5-4-tn-M 煙囪剖面圖 | 75 |
| 50/2.5-5、6、7-tn-M 煙囪立面圖 | 76 |
| 50/2.5-5、6、7-tn-M 煙囪剖面圖 | 77 |
| 50/2.5-8、9-tn-M 煙囪立面圖 | 78 |
| 50/2.5-8、9-tn-M 煙囪剖面圖 | 79 |
| 50/3.0-1-tn-M 煙囪立面圖 | 80 |
| 50/3.0-1-tn-M 煙囪剖面圖 | 81 |
| 50/3.0-2、3-tn-M 煙囪立面圖 | 82 |
| 50/3.0-2、3-tn-M 煙囪剖面圖 | 83 |
| 50/3.0-4、5、6、7-tn-M 煙囪立面圖 | 84 |
| 50/3.0-4、5、6、7-tn-M 煙囪剖面圖 | 85 |
| 50/3.0-8、9-tn-M 煙囪立面圖 | 86 |
| 50/3.0-8、9-tn-M 煙囪剖面圖 | 87 |
| 50/3.5-1、2-tn-M 煙囪立面圖 | 88 |
| 50/3.5-1、2-tn-M 煙囪剖面圖 | 89 |
| 50/3.5-3、4、5、6-tn-M 煙囪立面圖 | 90 |
| 50/3.5-3、4、5、6-tn-M 煙囪剖面圖 | 91 |
| 50/3.5-7、8、9-tn-M 煙囪立面圖 | 92 |
| 50/3.5-7、8、9-tn-M 煙囪剖面圖 | 93 |
| 50米煙囪節點圖 | 94 |
| 50米煙囪法蘭數據表 | 95 |
| 50/2.0-1、2、3-tn-M 煙囪材料表 | 96 |
| 50/2.0-4-tn-M 煙囪材料表 | 97 |
| 50/2.0-5-tn-M 煙囪材料表 | 98 |
| 50/2.5-1、2、3-tn-M 煙囪材料表 | 99 |
| 50/2.5-4-tn-M 煙囪材料表 | 100 |
| 50/2.5-5、6、7-tn-M 煙囪材料表 | 101 |
| 50/2.5-8、9-tn-M 煙囪材料表 | 102 |
| 50/3.0-1-tn-M 煙囪材料表 | 103 |
| 50/3.0-2、3-tn-M 煙囪材料表 | 104 |
| 50/3.0-4、5、6、7-tn-M 煙囪材料表 | 105 |
| 50/3.0-8、9-tn-M 煙囪材料表 | 106 |
| 50/3.5-1、2-tn-M 煙囪材料表 | 107 |
| 50/3.5-3、4、5、6-tn-M 煙囪材料表 | 108 |
| 50/3.5-7、8、9-tn-M 煙囪材料表 | 109 |
| 50m煙囪基礎圖 | 110 |
| 50m煙囪基礎選用表 | 111 |
| 60m鋼煙囪 | |
| 60/2.5-1、2、3-tn-M 煙囪立面圖 | 113 |
| 60/2.5-1、2、3-tn-M 煙囪剖面圖 | 114 |
| 60/2.5-4-tn-M 煙囪立面圖 | 115 |
| 60/2.5-4-tn-M 煙囪剖面圖 | 116 |
| 60/2.5-5-tn-M 煙囪立面圖 | 117 |
| 60/2.5-5-tn-M 煙囪剖面圖 | 118 |
| 60/3.0-1、2、3-tn-M 煙囪立面圖 | 119 |
| 60/3.0-1、2、3-tn-M 煙囪剖面圖 | 120 |
| 60/3.0-4、5、6-tn-M 煙囪立面圖 | 121 |
| 60/3.0-4、5、6-tn-M 煙囪剖面圖 | 122 |
| 60/3.0-7-tn-M 煙囪立面圖 | 123 |
| 60/3.0-7-tn-M 煙囪剖面圖 | 124 |
| 60/3.5-1、2、3-tn-M 煙囪立面圖 | 125 |
| 60/3.5-1、2、3-tn-M 煙囪剖面圖 | 126 |
| 60/3.5-4-tn-M 煙囪立面圖 | 127 |
| 60/3.5-4-tn-M 煙囪剖面圖 | 128 |
| 60/3.5-5、6、7-tn-M 煙囪立面圖 | 129 |
| 60/3.5-5、6、7-tn-M 煙囪剖面圖 | 130 |
| 60/3.5-8、9-tn-M 煙囪立面圖 | 131 |
| 60/3.5-8、9-tn-M 煙囪剖面圖 | 132 |
| 60/4.0-1、2-tn-M 煙囪立面圖 | 133 |
| 60/4.0-1、2-tn-M 煙囪剖面圖 | 134 |
| 60/4.0-3、4、5、7、8-tn-M 煙囪立面圖 | 135 |
| 60/4.0-3、4、5、7、8-tn-M 煙囪剖面圖 | 136 |
| 60/4.0-6、9-tn-M 煙囪立面圖 | 137 |
| 60/4.0-6、9-tn-M 煙囪剖面圖 | 138 |
| 60/4.0-10、11-tn-M 煙囪立面圖 | 139 |
| 60/4.0-10、11-tn-M 煙囪剖面圖 | 140 |
| 60米煙囪節點圖 | 141 |
| 60米煙囪法蘭數據表 | 142 |
| 60/2.5-1、2、3-tn-M 煙囪材料表 | 143 |
| 60/2.5-4-tn-M 煙囪材料表 | 144 |
| 60/2.5-5-tn-M 煙囪材料表 | 145 |
| 60/3.0-1、2、3-tn-M 煙囪材料表 | 146 |
| 60/3.0-4、5、6-tn-M 煙囪材料表 | 147 |
| 60/3.0-7-tn-M 煙囪材料表 | 148 |
| 60/3.5-1、2、3-tn-M 煙囪材料表 | 149 |
| 60/3.5-4-tn-M 煙囪材料表 | 150 |
| 60/3.5-5、6、7-tn-M 煙囪材料表 | 151 |
| 60/3.5-8、9-tn-M 煙囪材料表 | 152 |
| 60/4.0-1、2-tn-M 煙囪材料表 | 153 |
| 60/4.0-3、4、5、7、8-tn-M 煙囪材料表 | 154 |
| 60/4.0-6、9-tn-M 煙囪材料表 | 155 |
| 60/4.0-10、11-tn-M 煙囪材料表 | 156 |

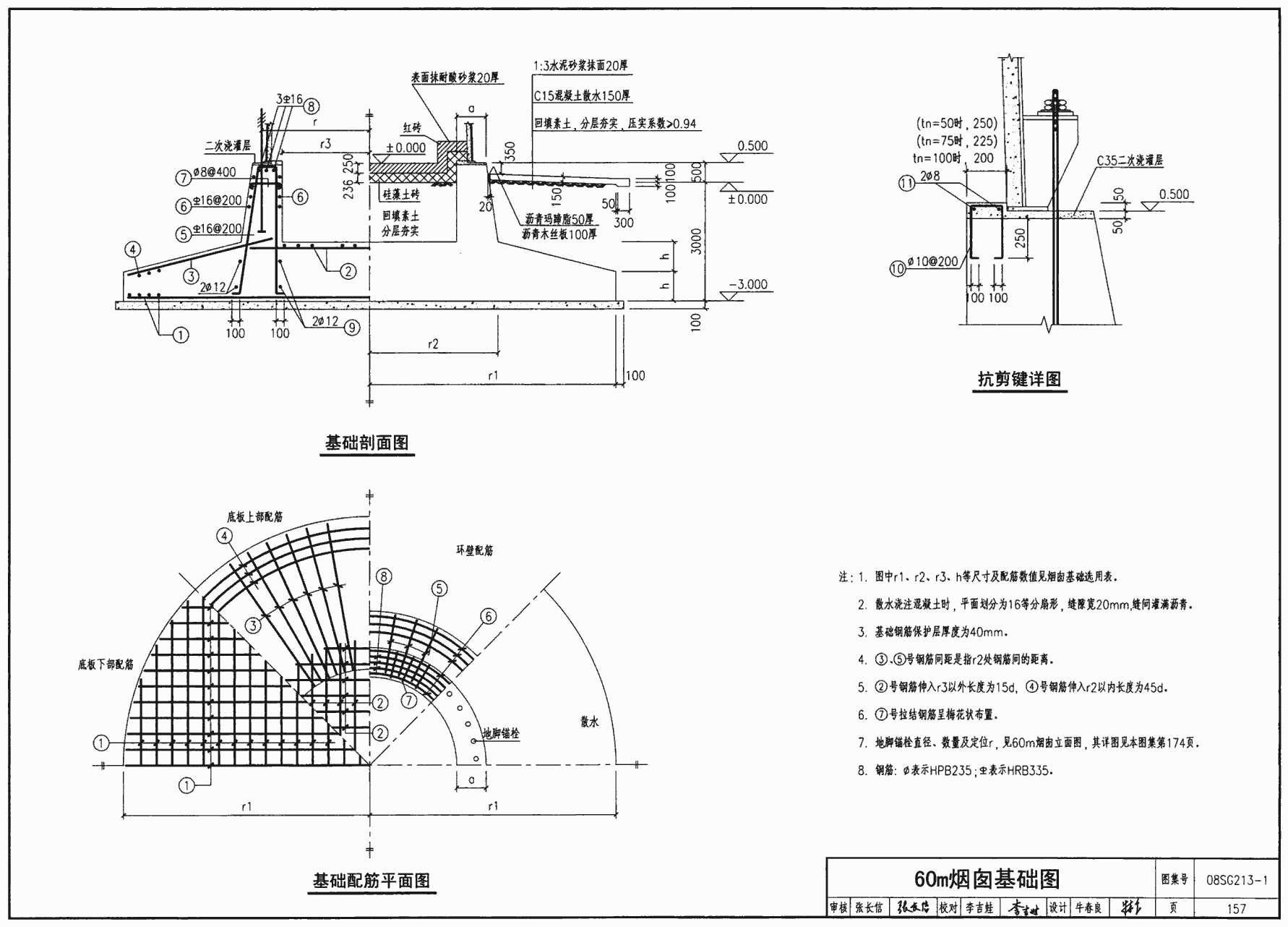

| 60m煙囪基礎圖 | 157 |
| 60m煙囪基礎選用表 | 158 |
| 30～60m鋼煙囪通用構造 | |
| 煙道口詳圖 | 160 |
| 煙道口代碼數據表 | 161 |
| 煙道口材料表 | 162 |
| 清灰口詳圖 | 165 |
| 煙囪鋼梯及平臺布置圖 | 166 |
| T-1、T-2、T-3詳圖 | 168 |
| T-4詳圖及連接件詳圖 | 169 |
| 鋼梯連接件及材料表 | 170 |
| 煙囪平臺平面圖 | 171 |
| 煙囪平臺節點詳圖 | 172 |
| 煙囪平臺材料表 | 173 |
| 煙囪筒壁錨固件及焊接節點和地腳錨栓詳圖 | 174 |
| 煙囪防雷裝置圖 | 175 |
樣張
網友推薦
-
網友【yyl2004】點評：第一次接觸鋼煙囪的工程，開始有點發懵，不知道如何操作，本圖集中按照煙囪高度分別對應的給出了非常詳細的節點圖、材料表、基礎圖和基礎選用表，以及煙囪平臺、煙道口等相關部位的節點詳圖，在施工的時候可以直接選用參考。
-
網友【lovey】點評：本圖集適用于高度為30m、40m、50m、60m的自立式鋼煙囪，其抗震設防烈度為小于或等于6度及7度～9度的地區，煙氣入口溫度為不高于400℃，煙氣腐蝕等級分為微腐蝕、弱腐蝕、中等腐蝕和強腐蝕四種，大氣極端溫度最低-40℃、最高40℃。圖集包括節點圖、材料表、基礎圖和基礎選用表等主要內容。 本圖集是首次編制的鋼煙囪國標圖集。該圖集的出版發行，是對鋼煙囪用量不斷增加，市場迫切需要相關圖集的回應。為方便使用，圖中按照煙囪高度分別對應的給出了非常詳細的節點圖、材料表、基礎圖和基礎選用表，以及煙囪平臺、煙道口等相關部位的節點詳圖，可供設計及施工人員直接選用。 很多設計人員在設計時會遇到很多的實際問題，并因此而頭疼不已，這是很正常的。要想成為一名優秀的設計師，我們必須要有迎難而上的精神，在此過程中需要一名良師益友，而本圖集恰恰提供了一個這樣的平臺，遇到的問題我們可以有所參考，提高質量，優化設計！
-
網友【kedawgk】點評：本圖集適用于高度為30m、40m、50m、60m的自立式鋼煙囪，其抗震設防烈度為小于或等于6度及7度～9度的地區，煙氣入口溫度為不高于400℃，煙氣腐蝕等級分為微腐蝕、弱腐蝕、中等腐蝕和強腐蝕四種，大氣極端溫度最低-40℃、最高40℃。圖集包括節點圖、材料表、基礎圖和基礎選用表等主要內容。 本圖集是首次編制的鋼煙囪國標圖集。該圖集的出版發行，是對鋼煙囪用量不斷增加，市場迫切需要相關圖集的回應。為方便使用，圖中按照煙囪高度分別對應的給出了非常詳細的節點圖、材料表、基礎圖和基礎選用表，以及煙囪平臺、煙道口等相關部位的節點詳圖，可供設計及施工人員直接選用。 很多設計人員在設計時會遇到很多的實際問題，并因此而頭疼不已，這是很正常的。要想成為一名優秀的設計師，我們必須要有迎難而上的精神，在此過程中需要一名良師益友，而本圖集恰恰提供了一個這樣的平臺，遇到的問題我們可以有所參考，提高質量，優化設計！
-
網友【cobra2010】點評：本圖集同時可以作為其它相關專業（如暖通及動力專業在進行鍋爐房設計時）的參考書目，便于各專業之間實現無縫對接。總之是一本很好的圖集，減少了到處找資料的麻煩，提高了工作效率。推薦大家購買！
