本圖集適用于新建、改建、擴建的防空地下室配套設置的固定柴油電站。主要包括柴油發電機組容量為2×200kW及以下,防護抗力等級為核5級常5級的甲類人防工程固定電站的建筑、結構、通風、給排水、消防、供油、動力、照明、火災報警、接地等全套施工圖。本圖集固定電站為平戰結合的單建式電站,一個獨立防護單元,平時作為應急電站,戰時作為區域電站。電站設置兩個出入口,一個是供人員和機器運輸?shù)碾A梯出入口,一個是豎井出入口。
目錄 | 1 |
---|---|
編制說明 | 2 |
建筑 | |
建筑設計說明 | 5 |
建筑裝修材料表 | 7 |
建筑總平面位置示意圖 | 8 |

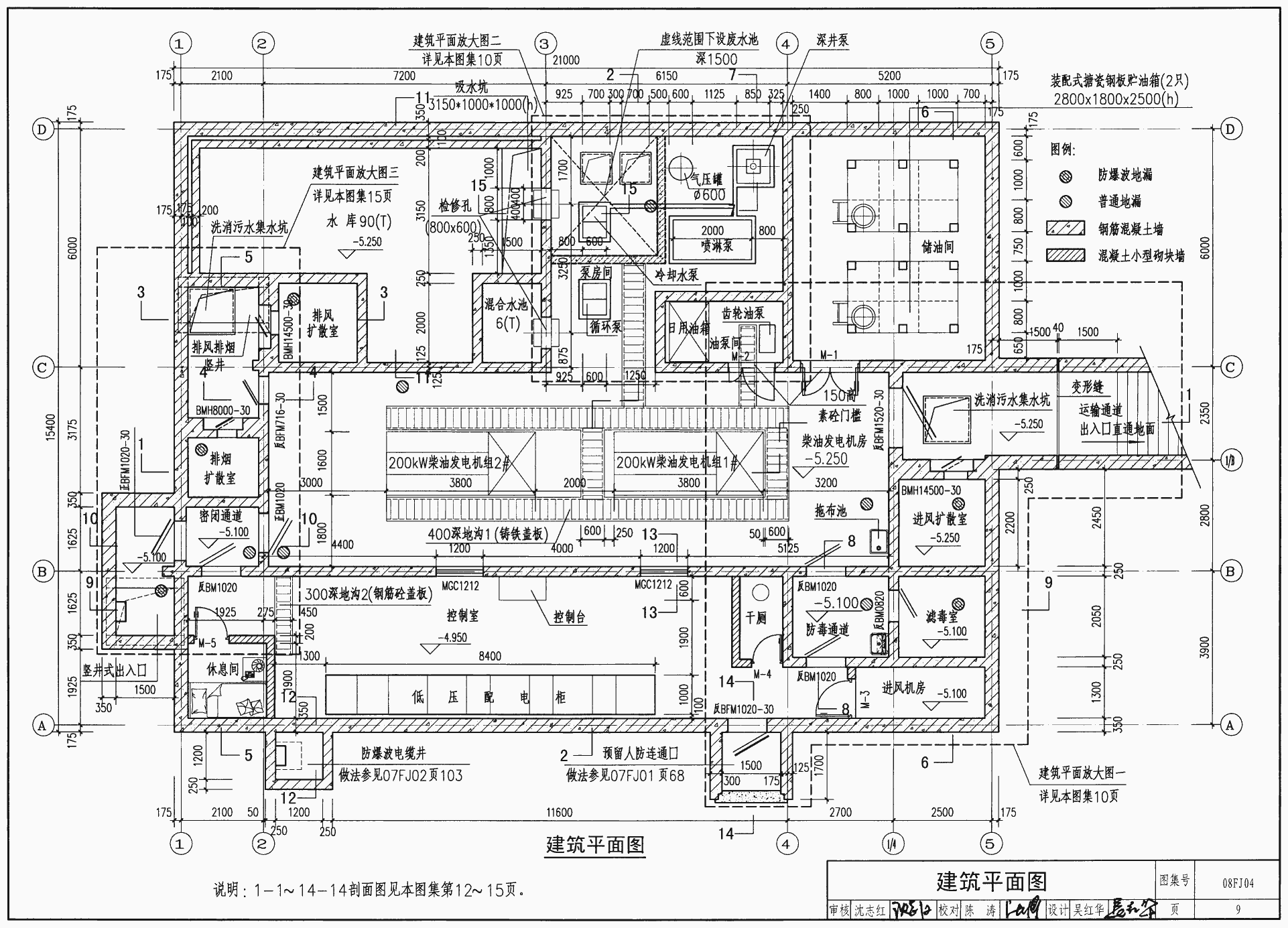

建筑平面圖 | 9 |
建筑平面放大圖 | 10 |
人員出入口平面放大圖、立面圖 | 11 |
1-1~4-4剖面圖 | 12 |
5-5~8-8剖面圖 | 13 |
9-9~12-12剖面圖 | 14 |
13-13~15-15剖面圖 | 15 |
電站綜合管線剖面示意圖 | 16 |
結合式固定電站核6級建筑平面布置方案圖 | 17 |
結構 | |
結構設計說明 | 18 |
底板模板圖 | 21 |
底板配筋圖 | 22 |
底板梁配筋圖 | 23 |
A-A~E-E剖面圖 | 24 |
F-F~H-H剖面圖及DL1、DL2詳圖 | 25 |
墻體平面布置圖 | 26 |
頂板梁配筋圖 | 27 |
頂板配筋圖 | 28 |
口部詳圖(一)及1-1~3-3剖面 | 29 |
口部詳圖(二)及6-6、7-7剖面 | 30 |
4-4、5-5、8-8、9-9剖面圖 | 31 |
出入口通道剖面圖 | 32 |
棚架詳圖 | 33 |
墻體配筋及電纜井配筋圖 | 34 |
風、水、電預埋管孔圖 | 35 |
通風 | |
通風設計說明 | 36 |
通風設備材料表 | 38 |

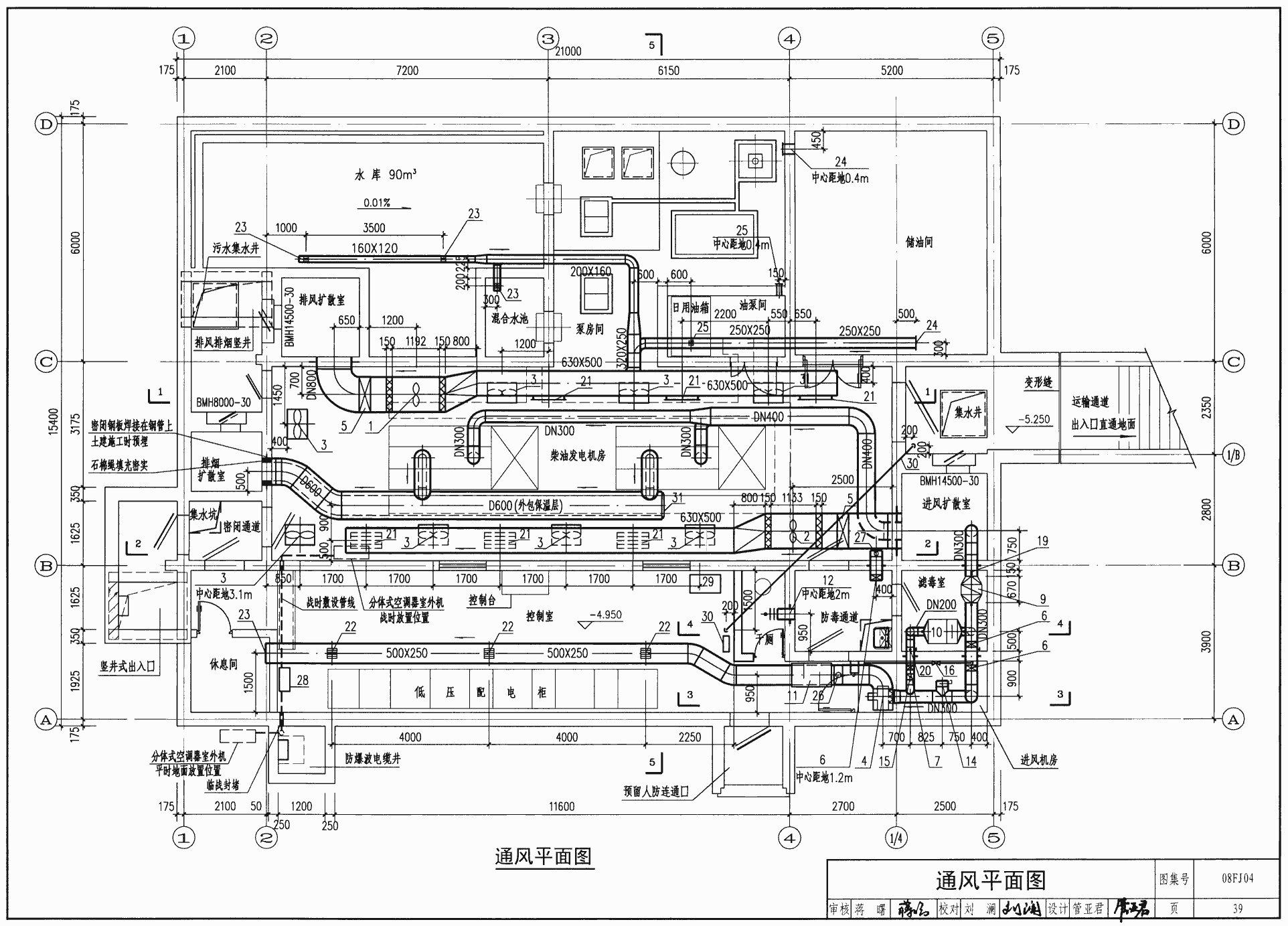

通風平面圖 | 39 |
通風剖面圖 | 40 |
柴油發電機房通風原理圖 | 42 |
控制室通風原理圖 | 43 |
給排水 | |
給排水設計說明 | 44 |
給排水圖例及設備材料表 | 45 |

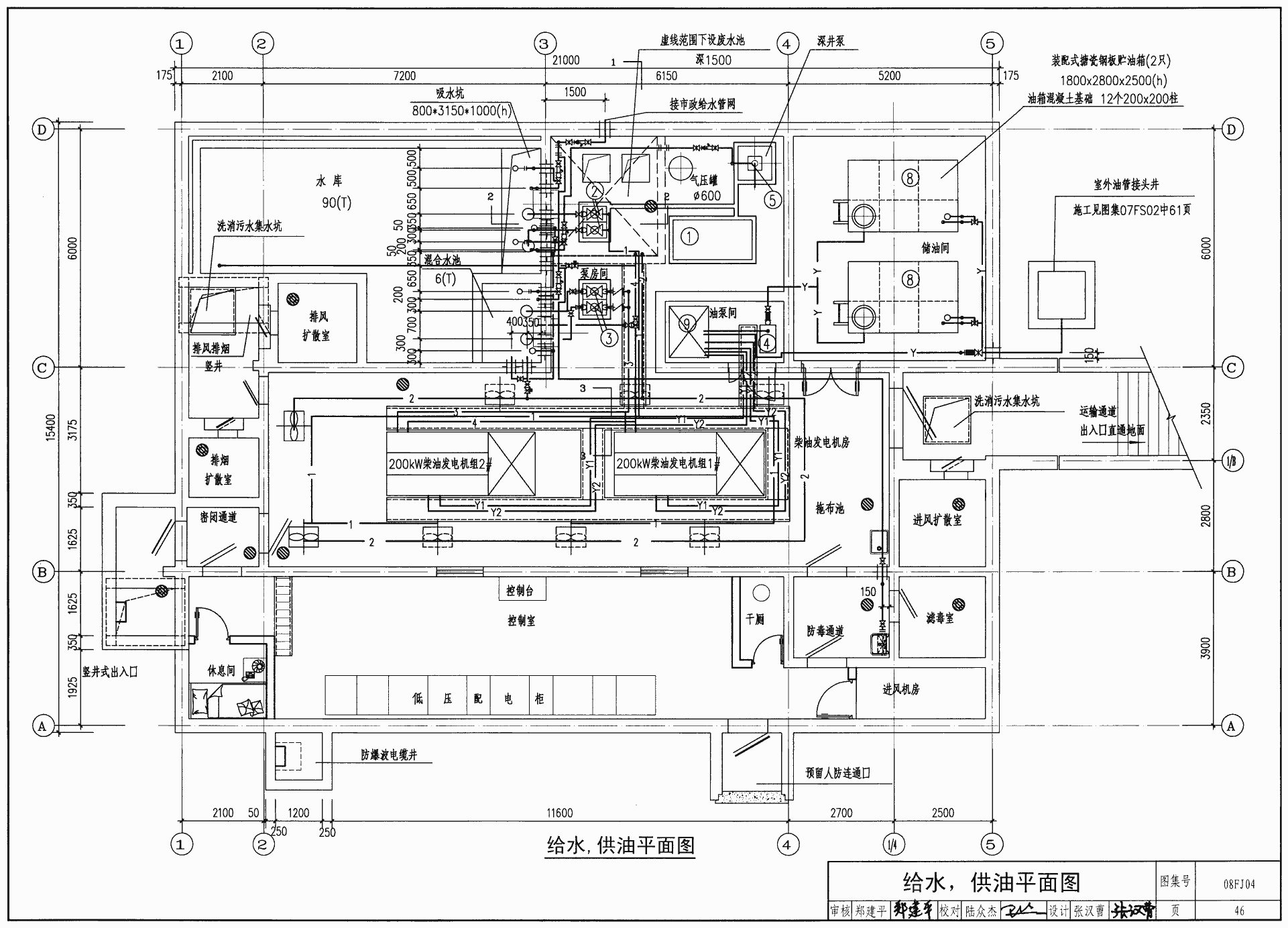

給水、供油平面圖 | 46 |
排水平面圖 | 47 |
消防平面圖 | 48 |
給排水、供油原理圖 | 49 |
供油、冷卻水軸測圖 | 50 |
給排水軸測圖 | 51 |
消防原理圖 | 52 |
1-1、3-3剖面圖 | 53 |
噴淋泵、穩壓給水設備安裝圖 | 54 |
冷卻水泵安裝圖 | 55 |
裝配式搪瓷鋼板儲油箱安裝圖 | 56 |
日用油箱安裝圖 | 57 |
電氣 | |
電氣設計說明 | 58 |
電氣設備材料表 | 60 |
總配電示意圖 | 61 |
總配電系統圖 | 62 |
配電箱系統圖 | 66 |
控制箱配電系統圖 | 67 |
電站進(排)風機控制電路圖 | 68 |
柴油機給水泵、冷卻水泵控制電路圖 | 69 |
深井泵、齒輪油泵控制電路圖 | 70 |

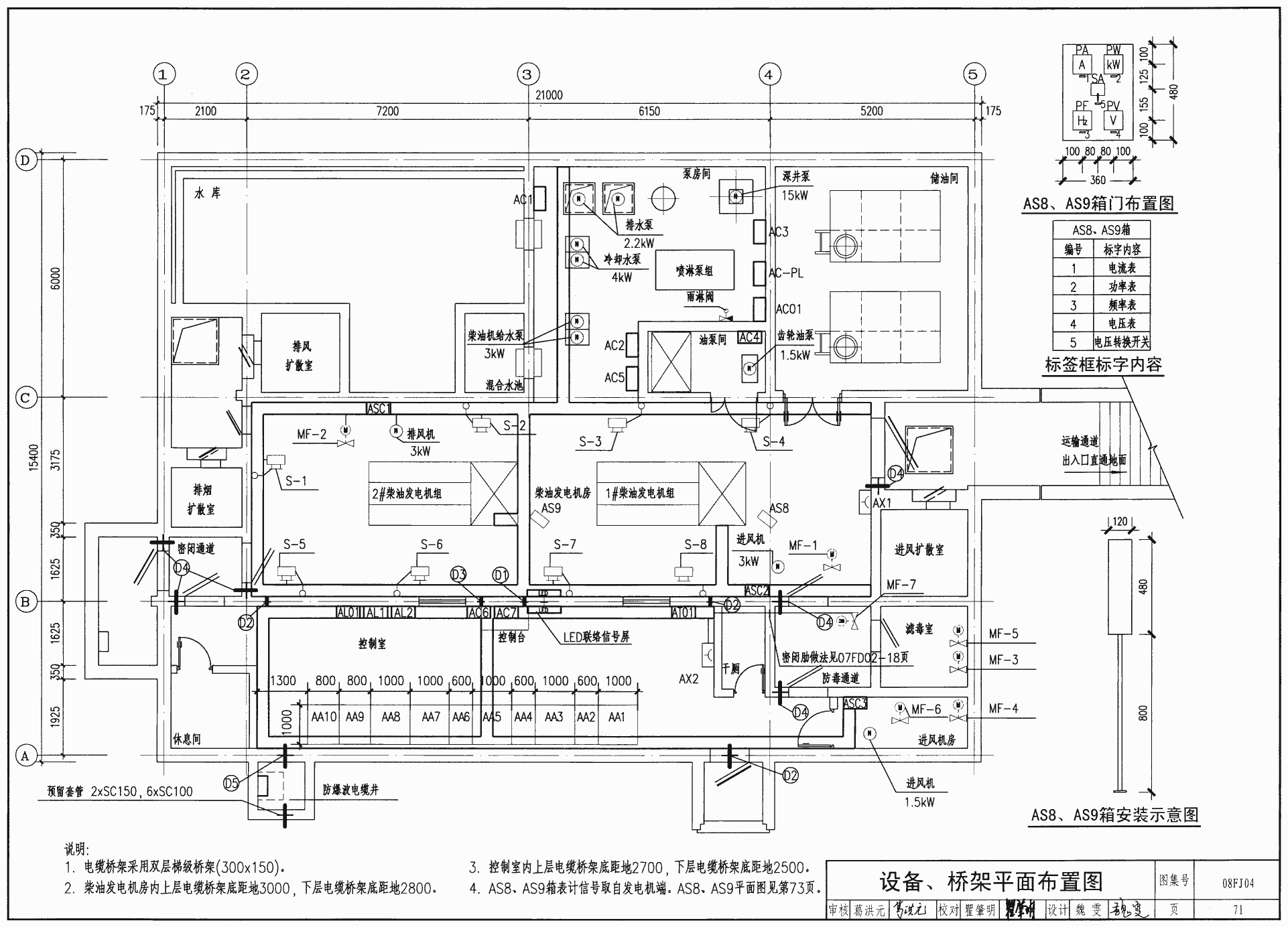

設備、橋架平面布置圖 | 71 |
1-1剖面圖 | 72 |
動力平面布置圖 | 73 |
照明平面布置圖 | 74 |
火災報警系統圖及出入口照明平面圖 | 75 |
電話、火災報警及消防控制平面布置圖 | 76 |
接地平面布置圖 | 77 |
