08D800-7：民用建筑電氣設計與施工－室外布線
- 圖集編號
- 08D800-7
- 圖集名稱
- 民用建筑電氣設計與施工－室外布線
- 主編單位
- 五洲工程設計研究院
- 全國工程建設標準設計強電專家委員會
內容簡介
在多本強電現行國家建筑標準設計圖集的基礎上，根據《民用建筑電氣設計規范》JGJ16-2008及新技術、新產品，進行全面的整合、提煉、補充，以民用建筑工程為主，編制常用的、量大面廣的、施工方便的圖集，內容全面、精煉、便于查找。
主要內容：室外布線設計要點、電纜直埋敷設、電力電纜穿保護管敷設、室外電纜溝、電纜隧道、電纜井、電纜終端頭和接頭、架空線路、相關技術資料。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 電纜布線設計要點 | 5 |

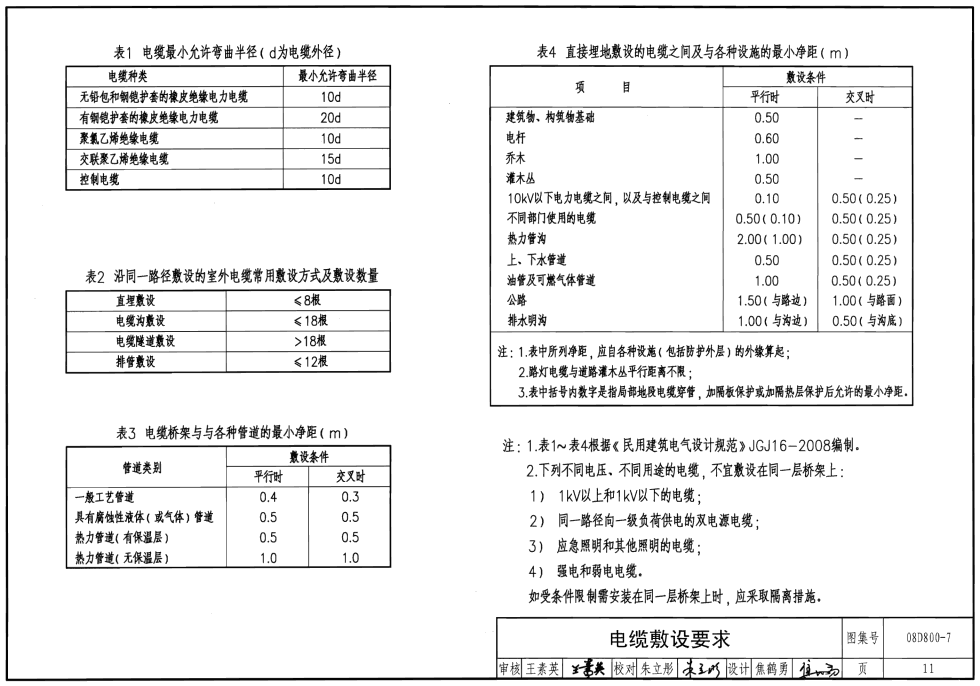

| 電纜敷設要求 | 11 |
| 電纜與其他物體間的最小距離 | 12 |
| 直埋敷設 | |
| 電纜直埋敷設 | 13 |
| 電纜直埋轉角段 | 14 |
| 電纜直埋分支段 | 15 |
| 電纜直埋最小允許距離 | 16 |
| 電纜與室外地下設施平行敷設 | 17 |
| 電纜與鐵路、公路平行交叉敷設 | 18 |
| 電纜與熱力管溝交叉敷設 | 19 |
| 電纜與一般管道交叉敷設 | 21 |
| 電纜與電纜交叉敷設 | 22 |
| 電纜直埋接頭的敷設 | 23 |
| 電纜在20°～50°斜坡地段的敷設 | 24 |
| 電纜由壕溝引入建筑物的敷設 | 25 |
| 電纜由壕溝引至電桿上敷設 | 26 |
| 電纜標示裝置 | 28 |
| 電纜標示樁 | 29 |
| 直埋電纜保護板 | 30 |
| 穿保護管或排管敷設 | |

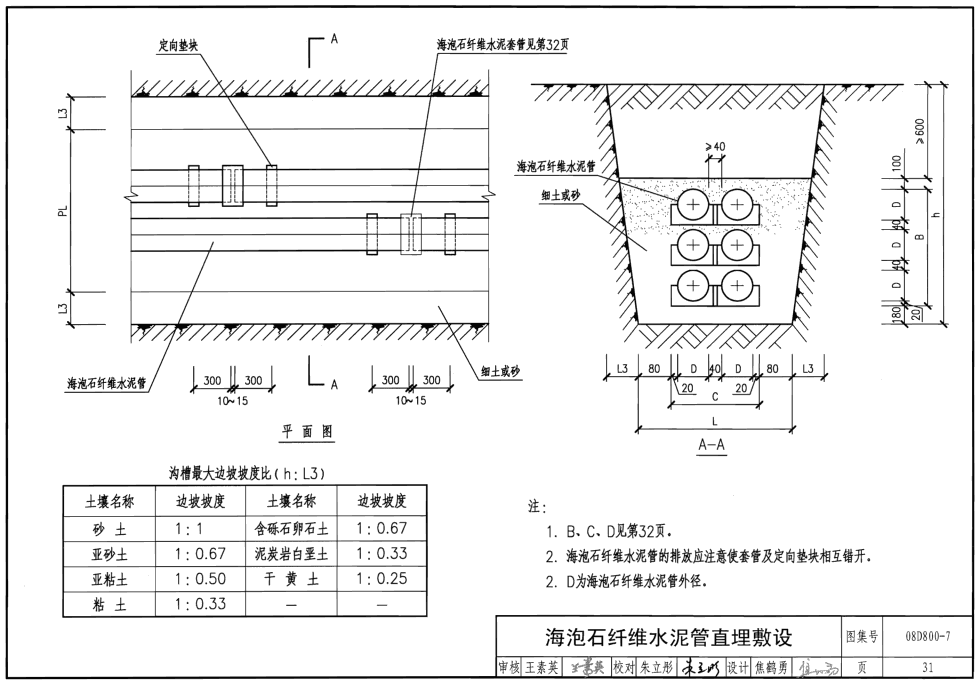

| 海泡石纖維水泥管直埋敷設 | 31 |
| 海泡石纖維水泥管、墊塊規格尺寸及組合圖 | 32 |
| 混凝土管塊直埋敷設 | 33 |
| 混凝土管塊規格及組合圖 | 34 |
| 硬聚氯乙烯管規格及組合圖 | 35 |
| 室外電纜溝 | |
| 室外電纜溝 | 36 |
| 角鋼支架 | 37 |
| 電纜溝主架安裝 | 39 |
| 電纜溝支架組合表 | 40 |
| 電纜溝集水井 | 41 |
| 電纜溝無機堵料阻火墻 | 42 |
| 電纜隧道 | |
| 電纜隧道直線段 | 43 |
| 電纜隧道45°轉角段 | 44 |
| 電纜隧道90°轉角段 | 45 |
| 電纜隧道分支段 | 46 |
| 電纜隧道交叉段 | 47 |
| 電纜隧道終端段 | 48 |
| 電纜隧道單側加寬段 | 49 |
| 電纜隧道雙側加寬段 | 56 |
| 電纜隧道標高變化段 | 51 |
| 電纜隧道出口做法 | 52 |
| 自地下室進入電纜隧道做法 | 58 |
| 電纜井 | |
| 電纜手孔、人孔井類型及規格 | 59 |

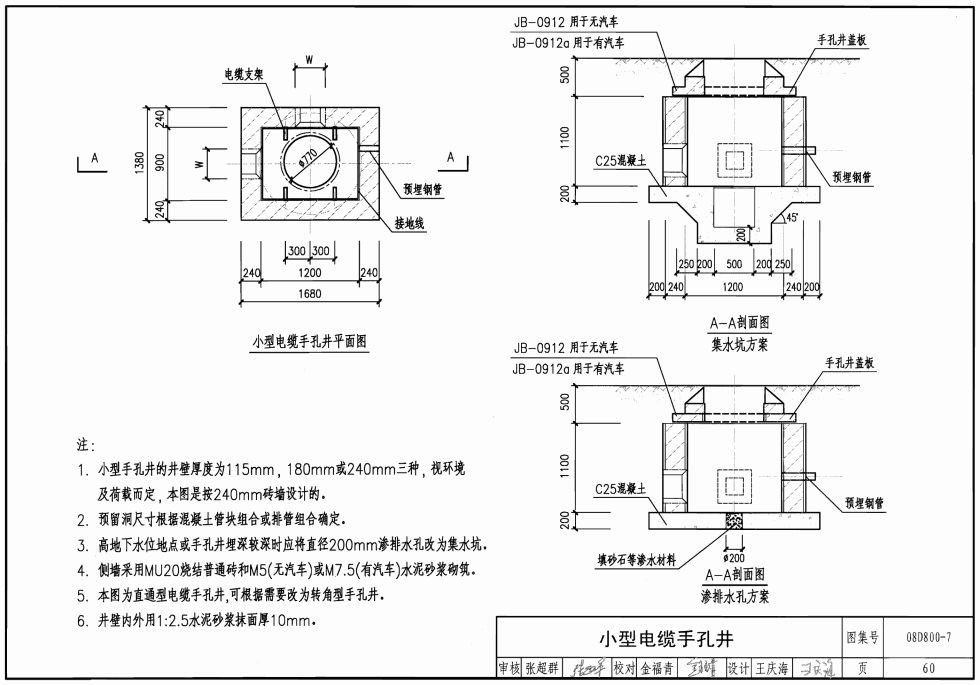

| 小型電纜手孔井 | 60 |
| 中型電纜手孔井 | 62 |
| 小型直通型電纜人孔井 | 64 |
| 小型三通型電纜人孔井 | 66 |
| 小型四通型電纜人孔井 | 68 |
| 小型150°轉角型電纜人孔井 | 70 |
| 小型135°轉角型電纜人孔井 | 72 |
| 小型120°轉角型電纜人孔井 | 74 |
| 小型90°轉角型電纜人孔井 | 76 |
| 電纜井防水做法 | 78 |
| 電纜井集水坑做法 | 79 |
| 拉力環及預埋鋼管、鋼板的做法 | 80 |
| 電纜終端頭、接頭 | |
| WR型交聯聚乙烯絕緣電纜終端頭 | 81 |
| 熱縮型交聯聚乙烯絕緣電纜終端頭 | 83 |
| 熱縮型塑料絕緣電纜終端頭 | 85 |
| 預制式戶外交聯聚乙烯絕緣電纜終端頭 | 86 |
| 熱縮型交聯聚乙烯絕緣電纜接頭 | 87 |
| 熱縮型塑料絕緣電纜接頭 | 88 |
| 塑料盒式交聯聚乙烯絕緣電纜接頭 | 89 |
| 架空線路 | |
| 架空線路設計要點 | 91 |
| 架空線與地面建筑物之間的最小距離 | 94 |
| 220/380V單元桿型一覽圖 | 95 |
| TN－C系統重復接地圖 | 97 |
| 低壓架空引入線裝置安裝做法 | 98 |
| 10(6)kV鐵橫擔直線桿型示意圖 | 101 |
| 10(6)kV鐵橫擔轉角桿型示意圖 | 102 |
| 10(6)kV鐵橫擔終端桿型示意圖 | 103 |
| 10(6)kV鐵橫擔分歧桿型示意圖 | 104 |
| 10(6)kV鐵橫擔轉角分歧桿型示意圖 | 105 |
| 10(6)kV鐵橫擔帶避雷線桿型示意圖 | 106 |
| 10(6)kV接地裝置安裝圖 | 107 |
| 附錄 | |
| 電氣線路合理輸送功率和距離 | 108 |
| 復合電纜支架 | 109 |
| STABILOY合金電纜技術參數 | 110 |
樣張
