08D800-6：民用建筑電氣設計與施工－室內布線
- 圖集編號
- 08D800-6
- 圖集名稱
- 民用建筑電氣設計與施工－室內布線
- 主編單位
- 機械工業第一設計研究院
- 五洲工程設計研究院
內容簡介
在多本強電現行國家建筑標準設計圖集的基礎上，根據《民用建筑電氣設計規范》JGJ16-2008及新技術、新產品，進行全面的整合、提煉、補充，以民用建筑工程為主，編制常用的、量大面廣的、施工方便的圖集，內容全面、精煉、便于查找。
主要內容：室內布線設計要點、金屬管配線安裝、塑料管配線安裝、線槽配線安裝、封閉母線安裝、橋架布線安裝、電纜布線安裝、預制分支電纜安裝、礦物絕緣電纜安裝、鋼索配線安裝、電氣豎井設備安裝、相關技術資料。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 室內布線設計要點 | 6 |
| 鋼管布線安裝 | |
| 鋼管布線安裝說明 | 8 |
| 鋼管明配線做法 | 9 |
| 鋼管沿鋼屋架明敷設 | 14 |

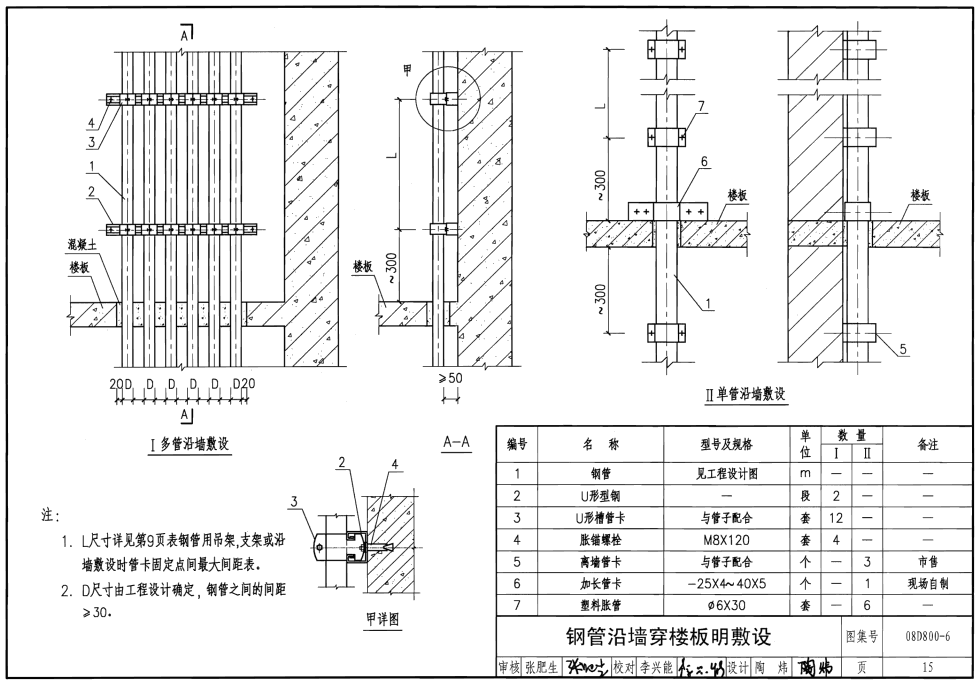

| 鋼管沿墻穿樓板明敷設 | 15 |
| 鋼管沿頂板、墻明敷設 | 16 |
| 配電箱進出線穿鋼管明敷設 | 17 |
| 電機進線穿鋼管明敷設 | 18 |
| 成排電機進線做法 | 19 |
| 鋼管樓板內暗敷設要求 | 20 |
| 插座、開關進線穿鋼管暗敷設 | 21 |
| 燈頭盒、吊扇進線穿鋼管暗敷設 | 22 |
| 鋼管與接線盒連接安裝 | 23 |
| 地面金屬管槽出線盒安裝 | 24 |
| 鋼管配線在混凝土墻內安裝 | 25 |
| 配電箱進出線穿鋼管暗敷設 | 26 |
| 電機進線穿鋼管暗敷設 | 27 |
| 鋼管在輕鋼龍骨隔墻內安裝 | 28 |
| 吊頂內鋼管敷設 | 29 |
| 吊頂內接線盒的安裝 | 30 |
| 吊頂內管線過伸縮沉降縫做法 | 31 |
| 管線用金屬軟管過伸縮沉降縫做法 | 32 |
| 管線用接線箱過伸縮沉降縫做法 | 33 |
| 鋼管連接及接地安裝 | 34 |
| 塑料管布線安裝 | |
| 塑料管布線安裝說明 | 35 |
| 硬塑料管沿墻明敷 | 36 |
| 硬塑料管在墻體及樓板內敷設 | 37 |
| 硬塑料管樓板內引至吊頂敷設 | 38 |
| 硬塑料管地坪內引至隔墻敷設 | 39 |
| 硬塑料管暗敷引至電機 | 40 |
| 硬塑料管在輕鋼龍骨隔墻內安裝 | 41 |

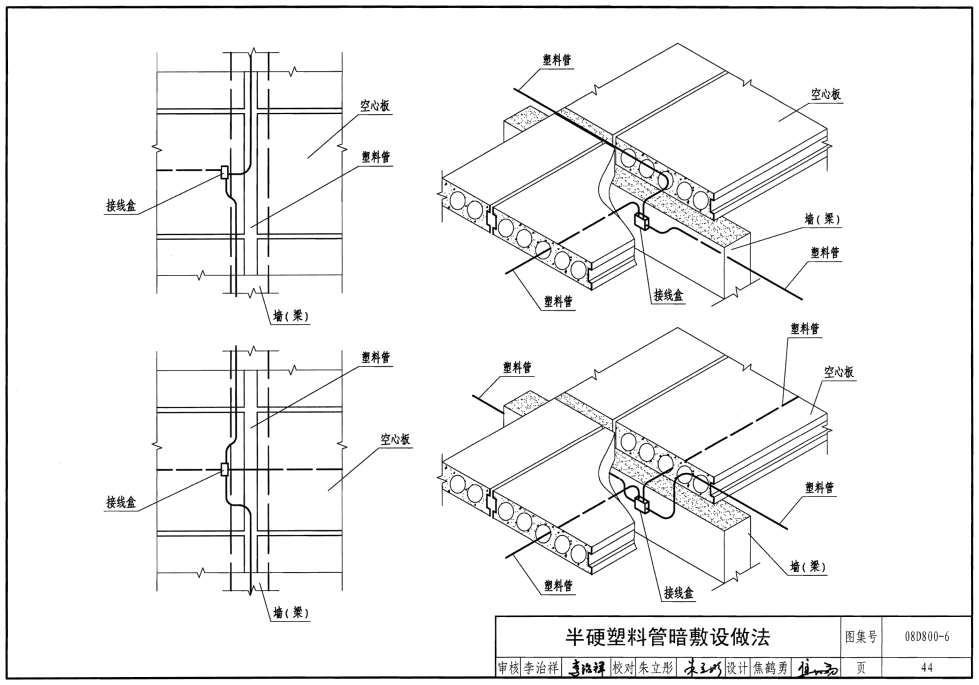

| 半硬塑料管暗敷設做法 | 42 |
| 軟硬塑料管直管連接安裝 | 46 |
| 木臺在空心板上的安裝 | 47 |
| 接線盒在空心板上的安裝 | 49 |
| 線槽布線安裝 | |
| 線槽布線安裝說明 | 50 |
| 金屬線槽沿墻水平安裝 | 51 |
| 金屬線槽沿墻垂直安裝 | 52 |
| 金屬線槽懸吊式交錯安裝 | 53 |
| 金屬線槽直線段連接做法 | 54 |
| 金屬線槽懸吊式安裝 | 55 |
| 線槽在彩鋼板屋頂下吊裝 | 56 |
| 金屬線槽過伸縮縫安裝 | 57 |
| 地面線槽安裝 | 58 |
| 地面金屬線槽在地面內安裝部位 | 59 |
| 金屬線槽過防火墻安裝 | 61 |
| 線槽、封閉式母線穿彩鋼板墻做法 | 62 |
| 塑料線槽接線箱安裝 | 63 |
| 塑料線槽接線盒安裝 | 64 |
| 網絡地板線路敷設 | 65 |
| 電纜橋架布線安裝 | |
| 電纜橋架布線安裝說明 | 67 |
| 電纜橋架安裝示意圖 | 68 |
| 電纜橋架引出裝置 | 69 |
| 梯架沿墻垂直安裝 | 70 |
| 梯架引上過墻裝置 | 72 |
| 托臂在墻上安裝 | 73 |
| 托臂在支柱上安裝 | 74 |
| 室內外電纜橋架的連接安裝 | 75 |
| 電纜橋架在電纜溝內安裝 | 76 |
| 電纜橋架在墻上安裝 | 77 |
| 電纜橋架水平架空安裝 | 79 |
| 電纜橋架懸吊式安裝 | 82 |

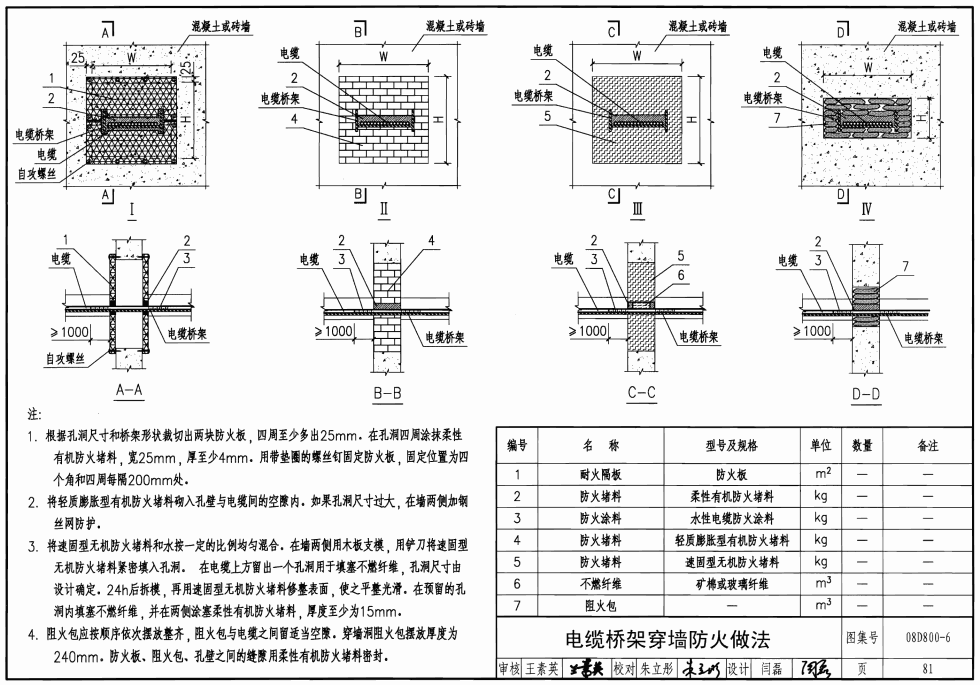

| 電纜橋架穿墻防火做法 | 85 |
| 支架及零件圖 | 86 |
| 墻上開洞尺寸及隔板圖 | 88 |
| 固定框圖 | 89 |
| 組裝式電纜托盤直通組合形式及允許荷載 | 90 |
| 鋼索布線安裝 | |
| 鋼索布線安裝說明 | 91 |
| 墻上安裝鋼索始端和終端做法 | 92 |
| 柱上安裝鋼索始端和中間支架做法 | 93 |
| 混凝土梁上鋼索始端和中間支架做法 | 94 |
| 鋼屋架上鋼索始端和中間支架做法 | 97 |
| 矮墻支撐鋼索做法 | 98 |
| 鋼索上塑料護套電纜布線 | 99 |
| 鋼索上鋼管配線 | 100 |
| 花籃螺栓 | 101 |
| 封閉式母線安裝 | |
| 封閉式母線安裝說明 | 102 |
| 封閉式母線垂直游動安裝 | 103 |
| 封閉式母線垂直固定安裝及樓板留洞圖 | 105 |
| 封閉式母線沿墻固定安裝 | 106 |
| 封閉式母線水平吊裝 | 110 |
| 封閉式母線在梁上安裝 | 112 |
| 封閉式母線在地上立柱安裝 | 114 |
| 封閉式母線系統支持方式 | 118 |
| 封閉式母線與低壓配電屏的連接 | 119 |
| 封閉式母線穿墻防火做法 | 120 |
| 電纜有線安裝 | |
| 電纜布線安裝說明 | 121 |
| 室內電纜溝 | 122 |
| 電纜穿墻孔防火封堵 | 124 |
| 電纜穿樓板孔防火板防火封堵 | 125 |
| 電纜穿墻的防水做法 | 126 |
| 直埋電纜穿墻引入做法 | 127 |
| NR型交聯聚乙烯絕緣電纜終端頭 | 128 |
| 繞包型塑料絕緣電纜終端頭 | 129 |
| 熱縮型交聯聚乙烯絕緣電纜終端頭 | 131 |
| 熱縮型塑料絕緣電纜終端頭 | 132 |
| 預制分支電纜布線安裝 | |
| 預制分支電纜布線安裝說明 | 133 |
| 預制分支電纜布線安裝 | 134 |
| 礦物絕緣電纜布線安裝 | |
| 礦物絕緣電纜布線安裝說明 | 135 |
| 電纜沿電纜橋架水平敷設 | 136 |
| 電纜沿電纜橋架垂直敷設 | 137 |
| 電纜沿支架卡設 | 138 |
| 電纜沿鋼索架空敷設 | 139 |
| 電纜通過伸縮沉降縫示意圖 | 140 |
| 電纜接地敷設示意圖 | 141 |
| 電氣豎井設備安裝 | |
| 電氣豎井設備安裝說明 | 142 |
| 電氣豎井設備布置 | 143 |
| 電氣豎井設備布置剖面圖 | 144 |
| 電氣豎井配電間設備布置示意圖 | 145 |
| 電氣豎井內電纜橋架垂直安裝 | 146 |
| 電氣豎井內電纜配線垂直安裝 | 148 |
| 電氣豎井內金屬線槽與配電箱安裝 | 149 |
| 電氣豎井內封閉式母線與配電箱安裝 | 150 |
| 電纜接頭盒、分線箱安裝 | 152 |
| 端子箱安裝 | 153 |
| 豎井內配電箱安裝 | 154 |
| 豎井內計量表柜安裝 | 155 |
| 附錄 | |
| 按環境條件選擇線路敷設方式 | 156 |
| 電線電纜使用場所分級 | 157 |
| 阻燃或耐火電線電纜種類及阻燃級別選擇 | 158 |
| STABILOY合金電纜技術參數 | 159 |
| YTTW無機（礦物）電纜技術參數 | 160 |
樣張
