08D800-4：民用建筑電氣設計與施工－照明控制與燈具安裝
- 圖集編號
- 08D800-4
- 圖集名稱
- 民用建筑電氣設計與施工－照明控制與燈具安裝
- 主編單位
- 中國航空工業規劃設計研究院
內容簡介
在多本強電現行國家建筑標準設計圖集的基礎上，根據《民用建筑電氣設計規范》JGJ16-2008及新技術、新產品，進行全面的整合、提煉、補充，以民用建筑工程為主，編制常用的、量大面廣的、施工方便的圖集，內容全面、精煉、便于查找。
主要內容：照明的方式及種類、照明設計要點、航空障礙燈具安裝、花燈安裝、熒光燈具安裝、深廣照型燈具安裝、泛光燈具安裝、潔凈燈具安裝、應急照明及疏散指示燈具設計安裝、路燈、庭院燈安裝、室外燈具安裝、水下照明燈具安裝、體育建筑照明燈具安裝、醫院照明燈具安裝、防爆燈具安裝、其他照明燈具安裝、照明控制和相關技術資料。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 電氣照明設計 | |
| 照明的方式及種類 | 6 |
| 民用建筑照明設計要點 | 7 |

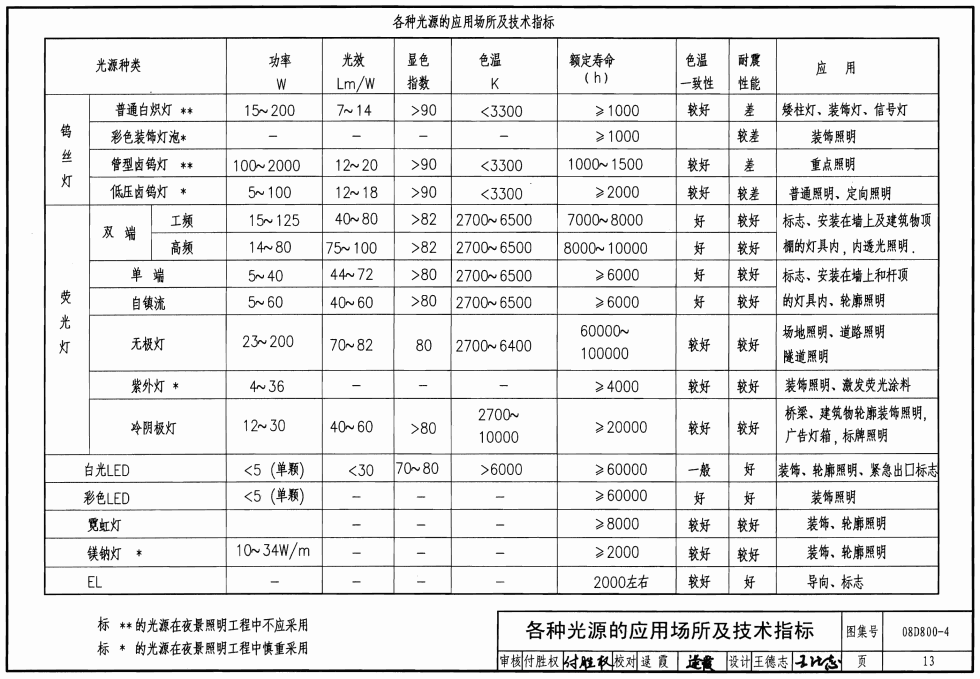

| 各種光源的應用場所及技術指標 | 13 |
| 照明節能措施 | 15 |
| 燈具按配光曲線的選型 | 16 |
| 燈具按防護等級的選型 | 17 |
| 航空障礙燈具安裝 | |
| 航空障礙燈設置說明 | 18 |
| 航空障礙燈安裝示意圖 | 19 |
| 航空障礙燈控制接線示意圖 | 21 |
| 航空障礙燈安裝圖 | 22 |
| 航空障礙燈在煙囪上安裝圖 | 24 |

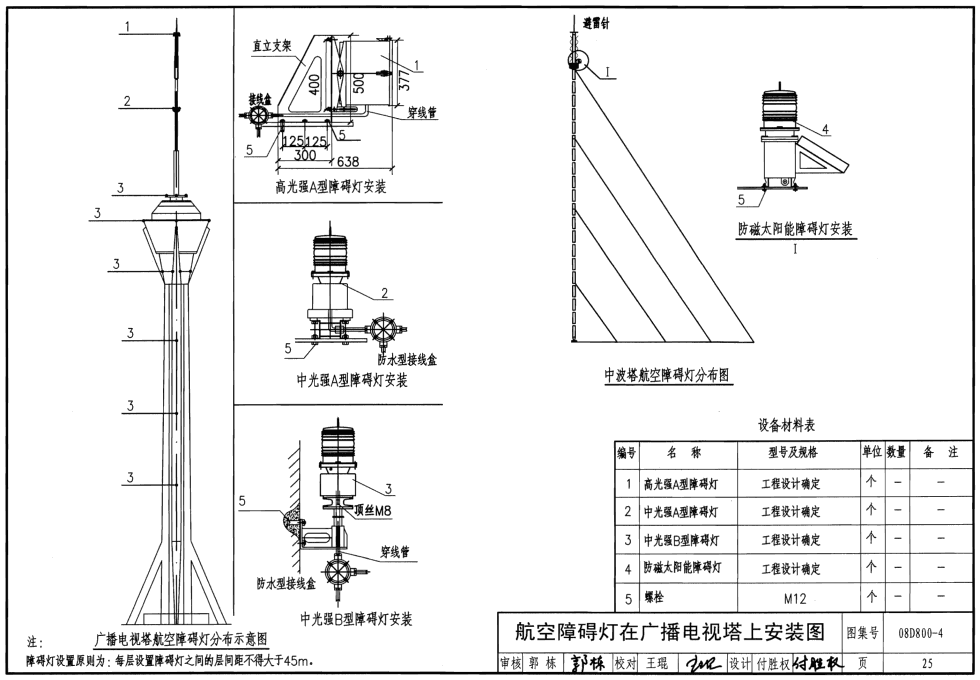

| 航空障礙燈在廣播電視塔上安裝圖 | 25 |
| 航空障礙燈和障礙球在電力塔上的安裝圖 | 26 |

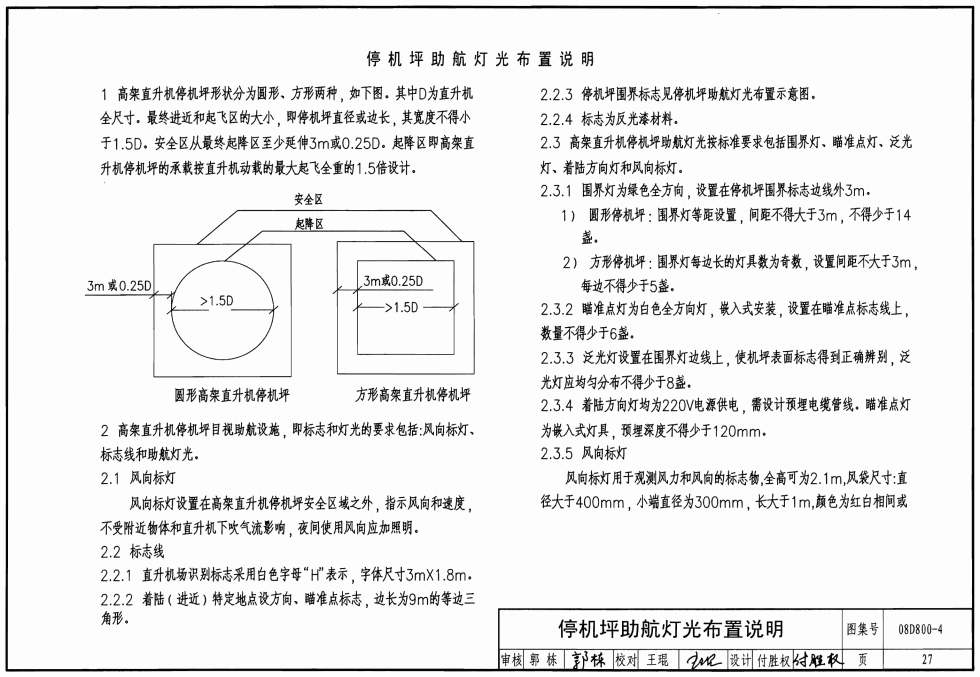

| 停機坪助航燈光布置說明 | 27 |
| 停機坪助航燈光布置示意圖 | 28 |
| 停機坪助航燈安裝圖 | 29 |
| 花燈安裝 | |
| 花燈在吊頂下安裝圖 | 31 |
| 大型吊鏈燈具安裝圖 | 32 |
| 熒光燈具安裝 | |
| 熒光燈具吸頂?shù)鯍彀惭b圖 | 33 |
| 熒光燈在光槽內安裝圖 | 34 |
| 熒光燈在光槽內向下照射的安裝 | 35 |
| 熒光燈在綜合管線支架上安裝 | 36 |
| 大型嵌入式熒光燈安裝圖 | 38 |
| 熒光燈嵌入吊頂內吊掛式安裝圖 | 39 |
| 空調格柵熒光燈吊掛式安裝圖 | 40 |
| 金屬線槽與燈具安裝 | 41 |
| 照明母線燈具安裝圖 | 43 |
| 深廣照型燈具安裝 | |
| 投光燈在柱子上安裝圖 | 44 |
| 投光燈在墻上安裝圖 | 45 |
| 投光燈在網架下弦上安裝圖 | 46 |
| 廣照型工廠燈具安裝圖 | 47 |
| 燈具在網架上安裝圖 | 49 |
| 泛光燈具安裝 | |
| 泛光燈安裝圖 | 51 |
| 潔凈燈具安裝 | |
| 潔凈燈具安裝圖 | 54 |
| 室內誘蟲燈安裝圖 | 57 |
| 應急照明、疏散指示標志照明設計與安裝 | |
| 應急疏導標志燈安裝圖 | 58 |
| 蓄光自發光地面疏散標志安裝圖 | 60 |
| 蓄光自發光疏散樓梯臺階、扶手標志安裝圖 | 61 |
| 蓄光自發光疏散標牌、疏散指示帶安裝圖 | 62 |
| 應急照明供電時間及照度選擇 | 63 |
| 路燈、庭院燈安裝 | |
| 道路照明布燈方式 | 64 |
| 路燈安裝圖 | 65 |
| 庭院燈安裝圖 | 66 |
| 草坪燈安裝圖 | 67 |
| 高桿照明安裝圖 | 68 |
| 埋地?zé)舭惭b圖 | 70 |
| 金屬燈桿的接地安裝圖 | 71 |
| 室外及裝飾燈具安裝 | |
| 景觀照明方式及應用場所 | 72 |
| 建筑物裝飾燈安裝圖 | 73 |
| 廣告燈箱安裝圖 | 75 |
| 霓虹燈安裝圖 | 76 |
| 玻璃幕墻照明燈具安裝示意圖 | 77 |
| 水下照明燈具安裝 | |
| 水中照明燈具安裝 | 78 |
| 水下燈具(噴水池)安裝圖 | 81 |
| 水下燈具(游泳池)安裝圖 | 84 |
| 水下燈具(游泳池)平面布管示意圖 | 85 |
| 水下光纖照明應用場所 | 88 |
| 防水、防塵燈具安裝圖 | 89 |
| 教室黑板燈具安裝 | |
| 黑板燈安裝圖 | 92 |
| 演播室及舞臺燈光安裝 | |
| 電動水平吊桿安裝示意圖 | 93 |
| 環幕軌道安裝示意圖 | 94 |
| 復合及景吊桿安裝示意圖 | 95 |
| 收縮大幕機安裝示意圖 | 96 |
| 體育建筑照明燈具安裝 | |
| 體育場燈塔、燈盤安裝圖(吊籃形式) | 97 |
| 燈塔基礎接地及預埋管示意圖 | 98 |
| 電動吊籃升降系統結構示意圖 | 99 |
| 體育場光帶式布燈燈具安裝(馬道扶手上) | 100 |
| 體育館懸吊燈具安裝 | 101 |
| 醫院照明燈具安裝 | |
| 手術無影燈安裝圖 | 102 |
| 紫外線殺菌燈安裝圖 | 104 |
| 油站專用燈具安裝 | |
| 加油站熒光燈燈具安裝圖 | 105 |
| 加油站吸頂式專用燈具安裝圖 | 106 |
| 加油站嵌入式專用燈具安裝圖 | 107 |
| 加油站熒光燈燈具網架下安裝圖 | 108 |
| 防爆燈具安裝圖 | 109 |
| 其他照明燈具安裝 | |
| 支臂臂燈的安裝 | 113 |
| 吸頂燈安裝圖 | 114 |
| 筒燈在吊頂內安裝圖 | 115 |
| 隧道燈具安裝圖 | 116 |
| 電動升降燈具安裝圖 | 118 |
| 電動升降燈具電控原理圖 | 119 |
| 步道燈安裝圖 | 120 |
| 橋體護欄燈具安裝圖 | 121 |
| 光纖照明安裝圖 | 123 |
| 現制雙跑樓梯暗管配線線路示意圖 | 124 |
| 照明控制 | |
| 照明控制綜述 | 125 |
| 普通照明控制接線圖 | 126 |
| 樓梯間照明控制接線圖 | 127 |
| 路燈控制接線圖 | 128 |
| 噴水池照明控制接線圖 | 129 |
| 應急照明燈接線圖 | 130 |
| 舞臺燈光網絡控制系統原理圖 | 131 |
| 電腦燈控制示意圖 | 133 |
| 照明智能控制系統構成圖 | 134 |
| 照明智能控制系統設計說明 | 135 |
| 照明智能控制系統 框圖 | 136 |
| 相關技術資料 | |
| 航空障礙燈技術資料 | 139 |
| 燈具電器附件 | 140 |
