08D800-3：民用建筑電氣設計與施工－變配電所
- 圖集編號
- 08D800-3
- 圖集名稱
- 民用建筑電氣設計與施工－變配電所
- 主編單位
- 中鐵工程設計咨詢集團有限公司
內容簡介
在多本強電現行國家建筑標準設計圖集的基礎上，根據《民用建筑電氣設 計規范》JGJ16-2008及新技術、新產品，進行全面的整合、提煉、補充，以民用建筑工 程為主，編制常用的、量大面廣的、施工方便的圖集，內容全面、精煉、便于查找。
主要內容：高壓開關柜安裝、油浸式變壓器安裝、干式變壓器安裝、預裝式變電站安裝 、低壓配電柜安裝、繼電保護要求、變配電所常用數據及變配電所示例。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 高壓開關柜安裝 | |
| 高壓電器及高壓開關柜應校驗的項目 | 7 |
| 高壓電器及高壓開關柜參數的選擇 | 8 |
| 高壓開關柜分類及特點 | 10 |
| 常用高壓開關柜主要技術參數 | 11 |

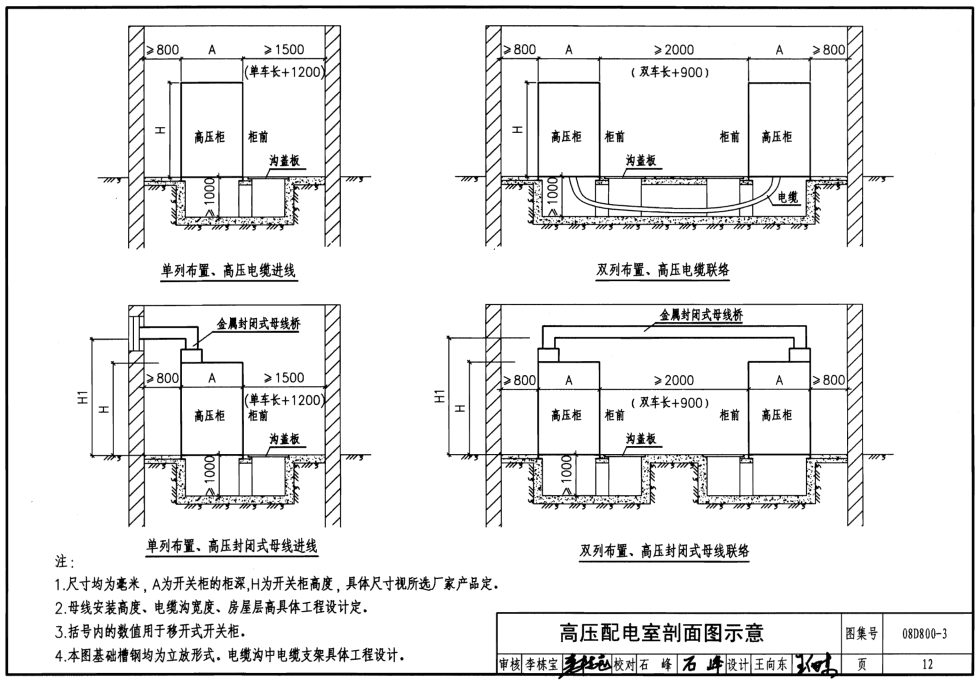

| 高壓配電室剖面圖示意 | 12 |
| 高壓開關柜基礎及地溝 | 16 |
| 高壓開關柜焊接固定安裝 | 19 |
| 高壓開關柜螺栓固定安裝 | 20 |
| 高壓電容器柜平面布置示例 | 21 |
| GN19-10隔離開關在墻上安裝 | 22 |
| GN19-10隔離開關在墻上支架上安裝 | 23 |
| GN19-10、GN2-10隔離開關在墻上支架上安裝(側墻操作) | 24 |
| GN19-10、GN2-10隔離開關在墻上安裝(側裝操作) | 25 |
| FKN-12負荷開關在墻上安裝(側墻操作) | 26 |
| FKN-12負荷開關在墻上支架上安裝 | 27 |
| FKRN-12負荷開關在墻上安裝(側墻操作) | 28 |
| FKRN-12負荷開關在墻上支架上安裝 | 29 |
| 高壓避雷器在墻上支架上安裝 | 30 |
| 高壓跌落式熔斷器在墻上支架上安裝 | 31 |
| CB-10(6)戶內穿墻套管安裝 | 32 |
| CWB-10(6)戶外穿墻套管安裝 | 33 |
| CWB-10(6)戶外穿墻套管在百葉窗上安裝 | 34 |
| 戶內式支柱絕緣子在支架上安裝 | 35 |
| 母線相位排列 | 36 |
| 零序電流互感器在變壓器上安裝 | 37 |
| 油浸式變壓器安裝 | |
| 油浸式變壓器的種類及選擇 | 38 |
| 油浸式變壓器技術參數 | 39 |

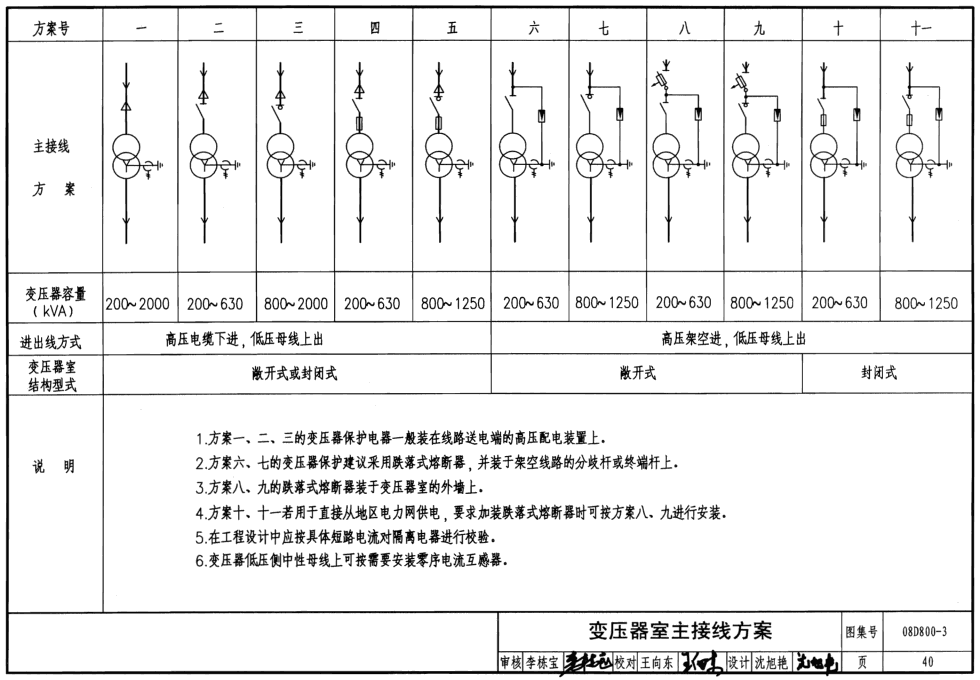

| 變壓器室主接線方案 | 40 |
| 變壓器室主接線方案舉例 | 41 |
| 封閉式變壓器室通風窗有效面積 | 42 |
| 變壓器室埋設件詳圖 | 43 |
| 變壓器室土建設計技術要求 | 44 |
| 變壓器保護接地 | 45 |
| 干式變壓器安裝 | |
| 干式變壓器的種類及選擇 | 46 |
| 干式變壓器技術參數 | 47 |

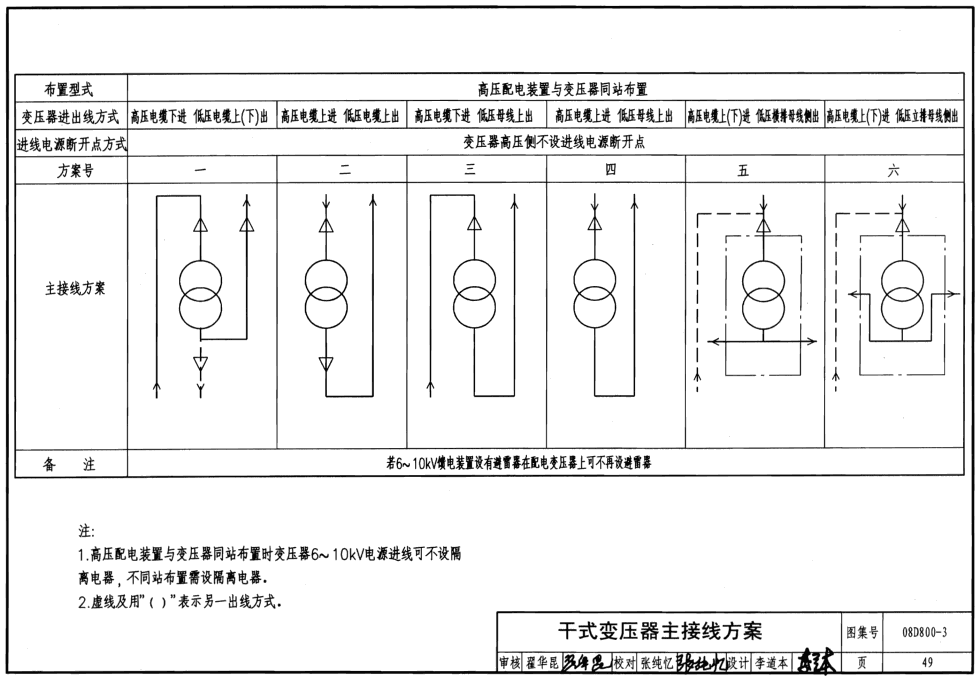

| 干式變壓器主接線方案 | 49 |
| 干式變壓器布置示意圖 | 55 |
| 安裝支架圖 | 60 |
| 干式變壓器預埋件詳圖 | 61 |
| 干式變壓器室通風窗有效面積 | 62 |
| 預裝式變電站安裝 | |
| 預裝式變電站安裝一次方案 | 63 |
| 預裝式變電站方案(組合共箱式)高低壓概略圖 | 65 |
| 預裝式變電站方案(預裝型)高低壓概略圖 | 66 |
| 預裝式變電站方案(緊湊型)高低壓概略圖 | 67 |
| 預裝式變電站方案(普通型)高低壓概略圖 | 68 |
| 預裝式變電站方案(智能型)高低壓概略圖 | 69 |
| 組合共箱式品字型預裝式變電站安裝圖 | 70 |
| 組合共箱式目字型預裝式變電站安裝圖 | 71 |
| 預裝型預裝式變電站安裝圖 | 72 |
| 緊密型預裝式變電站安裝圖 | 73 |
| 普通型品字型預裝式變電站安裝圖 | 74 |
| 普通型目字型預裝式變電站安裝圖 | 75 |
| 智能型品字型預裝式變電站安裝圖 | 76 |
| 智能型目字型預裝式變電站安裝圖 | 77 |
| 普通型沉箱式預裝式變電站安裝圖 | 78 |
| 接地裝置作法示例 | 79 |
| 預裝式變電站應用示例 | 80 |
| 低壓配電柜安裝 | |
| 低壓電器選擇的一般條件 | 81 |
| 低壓開關柜分類 | 82 |
| 常用低壓開關柜技術參數 | 83 |
| 低壓配電室剖面圖示意 | 84 |
| 低壓開關柜基礎及地溝 | 86 |
| 低壓開關柜焊接固定 | 88 |
| 低壓開關柜螺栓固定 | 89 |
| 低壓電流互感器在墻上安裝 | 90 |
| 低壓母線穿墻板安裝 | 91 |
| 低壓母線穿墻板安裝零件 | 92 |
| 低壓母線支架(帶穿墻板) | 93 |
| 變配電所繼電保護 | |
| 繼電保護、自動裝置和操作電源的一般要求 | 94 |
| 繼電保護配置 | 95 |
| 附錄 | |
| 10(6)/0.4kV變電所高、低壓電器及母線選擇 | 98 |
| 變壓器低壓側出線選擇 | 99 |
| 變壓器低壓側出口處短路電流速查 | 100 |
| 高、低壓開關柜通道最小寬度 | 103 |
| 變壓器的最小間距 | 104 |
| 室內、外配電裝置的最小電氣安全凈距 | 105 |
| 配變電所對相關專業的要求 | 106 |
| 電流互感器的技術要求 | 107 |
| 電壓互感器的技術要求 | 108 |
| 變配電所示例 | |
| 設計說明 | 109 |
| 高壓主接線圖 | 111 |
| 高壓系統圖 | 112 |
| 一層設備布置圖 | 113 |
| 二層設備布置圖 | 114 |
| 三層設備布置圖 | 115 |
| 剖面圖 | 116 |
| 電源進線柜二次接線圖 | 117 |
| 母聯柜二次接線圖 | 120 |
| 饋出柜二次接線圖 | 123 |
| 主變柜二次接線圖 | 126 |
| 進線隔離及互感器柜二次接線圖 | 129 |
| 計量柜二次接線圖 | 131 |
| 端子排圖 | 132 |
| 模擬系統圖 | 141 |
| 直流電源屏系統圖 | 142 |
| 交流所用電屏系統圖 | 143 |
| 微機控制保護通信結線圖 | 144 |
| 電纜清冊 | 146 |
| 一、二層接地平面圖 | 147 |
| 三層接地及屋頂防雷平面圖 | 148 |
| 主要設備材料表 | 149 |
| 相關技術資料 | |
| 10(6)kV微機綜合保護裝置 | 150 |
