08D800-2：民用建筑電氣設計與施工－供電電源
- 圖集編號
- 08D800-2
- 圖集名稱
- 民用建筑電氣設計與施工－供電電源
- 主編單位
- 中國建筑設計研究院機電專業設計研究院
內容簡介
在多本強電現行國家建筑標準設計圖集的基礎上，根據《民用建筑電氣設計規范》JGJ16-2008及新技術、新產品，進行全面的整合、提煉、補充，以民用建筑工程為主，編制常用的、量大面廣的、施工方便的圖集，內容全面、精煉、便于查找。
主要內容：負荷分級及供電措施、供電系統設計、自備應急電源（應急柴油發電機組、EPS應急電源裝置、UPS不間斷電源裝置）設計及負荷計算方式。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 負荷分級及供電措施 | |
| 負荷分級及供電措施概述 | 5 |
| 負荷分級及供電措施 | 7 |
| 常用用電負荷分級 | 8 |
| 建筑物消防用電設備、電梯電源負荷分級 | 10 |
| 供電系統 | |
| 供電系統概述 | 11 |
| 高壓系統主接線設計原則 | 14 |
| 常用10kV供電系統接線方案示意 | 15 |

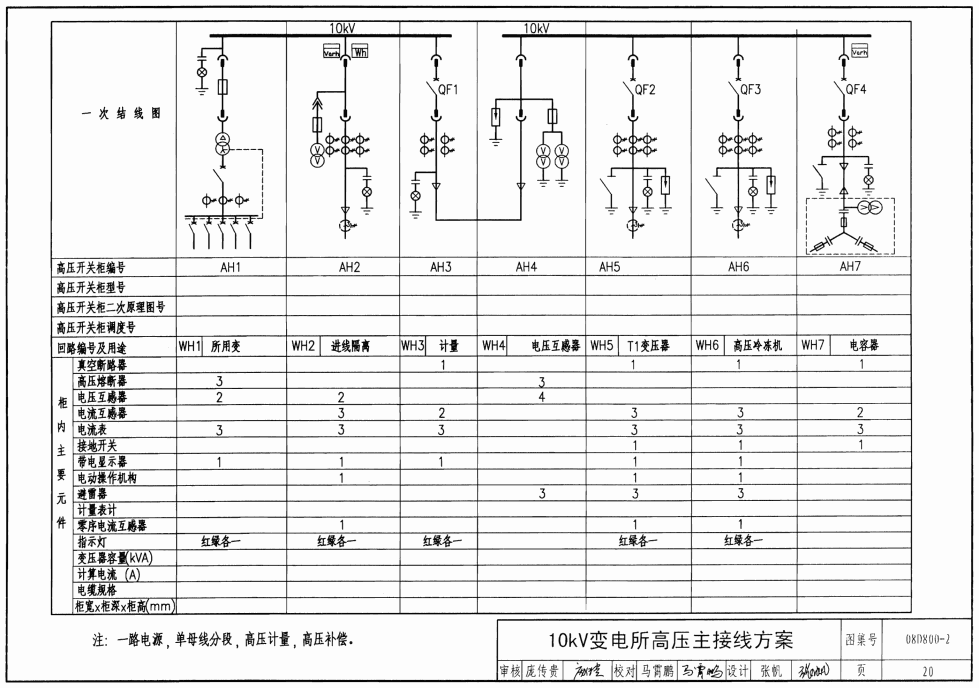

| 10kV變電所高壓主接線方案 | 18 |
| 10kV高壓環網柜主接線方案 | 23 |

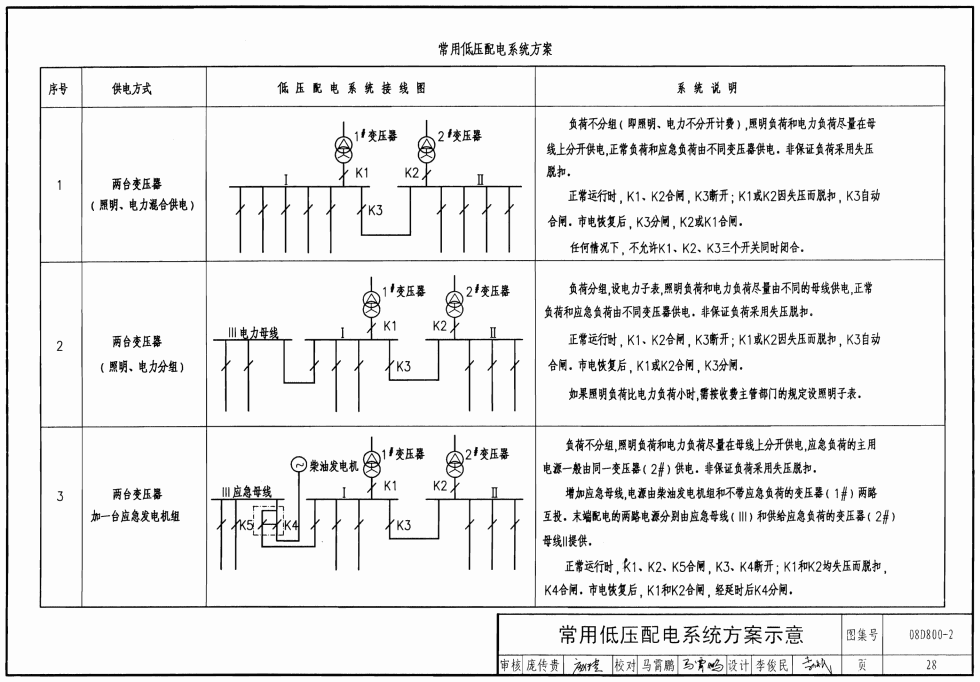

| 常用低壓配電系統方案示意 | 27 |
| 典型低壓配電系統示例 | 31 |
| 變配電所平面布置示例 | 32 |
| 常用配電系統類型比較 | 34 |
| 電網諧波電壓、電流限制 | 35 |
| 電網電壓波動、閃變限制 | 36 |
| 抑制諧波的措施 | 37 |
| 自備應急電源 | |
| 自備應急電源概述 | 38 |
| 柴油發電機組供電方案 | 40 |
| 柴油發電機組布置間距、容量估算 | 41 |
| 柴油發電機組技術指標 | 42 |
| 柴油發電機功率的校正系數 | 43 |
| 柴油發電機房布置圖 | 44 |
| 柴油發電機房剖面圖 | 45 |
| 柴油發電機組基礎示意圖 | 46 |
| 柴油發電機組進風方式 | 48 |
| 柴油發電機組排風方式 | 49 |
| 柴油發電機組通風方式示意 | 50 |
| 柴油發電機房降噪方案 | 51 |
| 儲油間示意圖 | 53 |
| 柴油發電機機房對相關專業的要求 | 54 |
| 遠置柴油發電機房布置示例圖 | 55 |
| 遠置柴油發電機房剖面示例圖 | 56 |
| EPS電源供電方案 | 58 |
| UPS電源供電方案 | 59 |
| 負荷計算 | |
| 負荷計算概述 | 60 |
| 單位建筑面積負荷指標、用電指標 | 64 |
| 需要系數及自然功率因數表 | 65 |
| 一般常用電器用電負荷、功率因數表 | 66 |
| 建筑用電指標、需要系數表 | 67 |
| 制冷設備用電負荷、功率因數表 | 68 |
| 家用炊事電器用電負荷、功率因數表 | 69 |
| 無功功率補償率速查表 | 70 |
| 辦公設備用電量 | 72 |
| 洗衣、桑拿設備用電量 | 73 |
| 廚房、餐廳設備用電量 | 74 |
| 醫療電器用電量 | 76 |
| 常用舞臺機械用電量 | 77 |
| 舞臺燈光分類及回路分配表 | 78 |
