07SG111-2：建筑結構加固施工圖設計深度圖樣
- 圖集編號
- 07SG111-2
- 圖集名稱
- 建筑結構加固施工圖設計深度圖樣
- 主編單位
- 上海建筑設計研究院有限公司
- 上海維固工程實業有限公司
內容簡介
07SG111-2《建筑結構加固施工圖設計深度圖樣》編制了混凝土結構和砌體結構加固工程的施工圖設計深度規定、深度說明及施工圖樣，給出了結構設計編制說明（平面圖、詳圖等設計深度的表示及內容說明）和加固技術說明（加固施工要求、加固材料說明、施工技術說明、構造要求、節點深化設計要求及施工驗收要求等）。
圖集以實際工程中剪力墻加固、柱加固、板加固、梁加固、板開洞加固為示例，對深度規定和制圖標準予以細化和圖樣化，為加固施工圖設計起到了很好的參考作用，又可作為加固工程設計指導性文件。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 設計深度 | |
| 圖紙目錄編制深度 | 3 |
| 結構設計說明編制深度 | 4 |
| 結構加固平面圖及構件加固詳圖編制深度 | 8 |
| 深度圖樣 | |
| 框架剪力墻結構加固 | |
| 圖紙目錄 | 11 |
| 結構設計說明 | 12 |
| 加固技術說明 | 15 |
| 剪力墻加固平面圖（平面注寫方式） | 20 |
| 剪力墻加固詳圖（列表注寫方式） | 23 |
| 地下一層～三層柱加固平面圖（平面注寫方式） | 25 |
| 地下一層～三層柱加固詳圖（平面注寫方式） | 26 |
| 地下一層～三層柱加固詳圖（列表注寫方式） | 27 |
| 設備層～五層柱加固平面圖（平面、截面注寫方式） | 28 |
| 二層結構改造平面布置圖 | 29 |
| 二層結構板底加固平面圖（平面注寫方式） | 30 |
| 二層結構板頂加固平面圖（平面注寫方式） | 31 |
| 二層結構梁底加固平面圖（平面、截面注寫方式） | 32 |
| 二層結構梁頂加固平面圖（平面注寫方式） | 33 |
| 二層～三層樓板開洞圖 | 34 |
| 二層～三層樓板開洞加固圖（平面注寫方式） | 35 |
| 砌體結構加固 | |
| 圖紙目錄 | 37 |
| 結構設計總說明 | 38 |
| 加固技術說明 | 41 |
| 一、二層墻加固平面圖（平面、截面注寫方式） | 44 |
| 一、二層墻加固詳圖（列表注寫方式） | 45 |
| 二層結構板加固平面圖（截面注寫方式） | 46 |
| 二層結構梁加固平面圖（平面、截面注寫方式） | 47 |

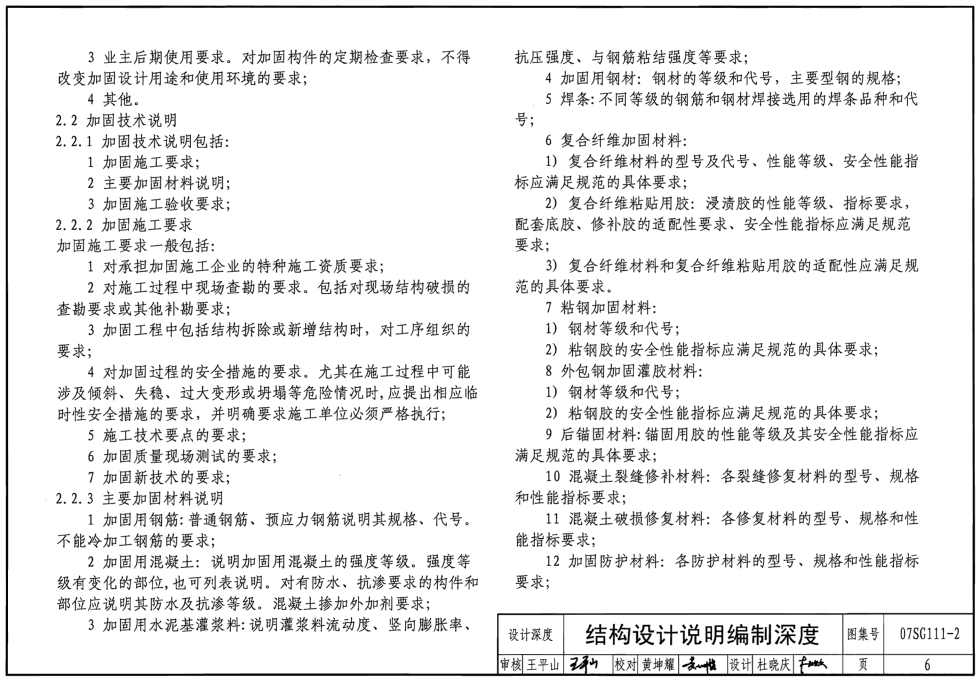

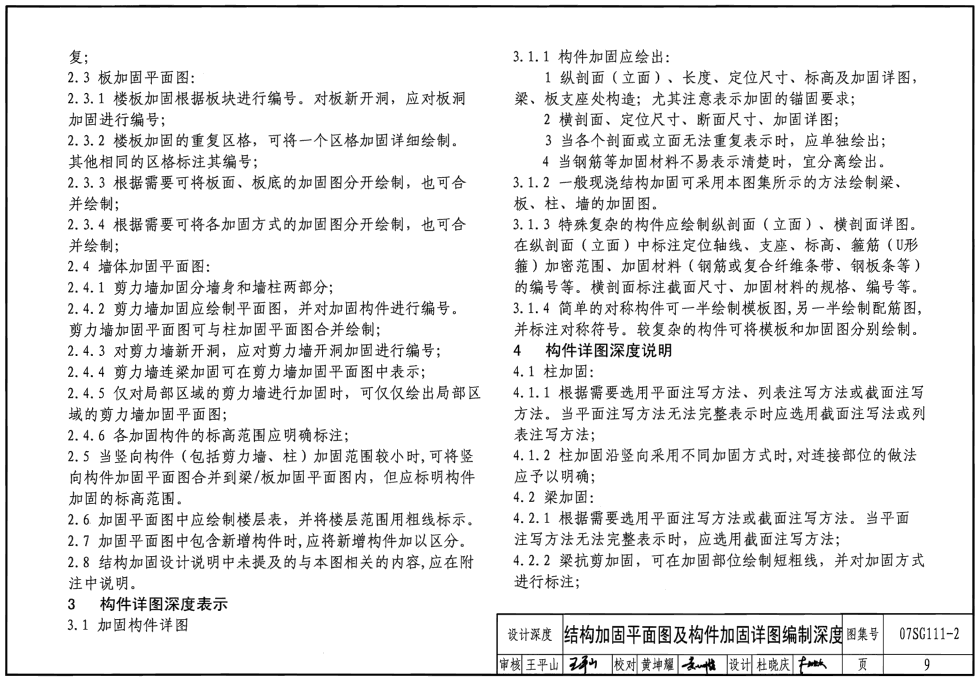

樣張
