08K507-2 08R418-2：管道與設備絕熱－保冷
- 圖集編號
- 08K507-2 08R418-2
- 圖集名稱
- 管道與設備絕熱－保冷
- 主編單位
- 上海建筑設計研究院有限公司
- 中國建筑標準設計研究院
內容簡介
本圖集的主要內容有：根據三種常用絕熱材料編制了室內、外冷管道架空敷設絕熱層經濟厚度選用表；直埋敷設冷水管道絕熱層厚度選用表；防結露絕熱層厚度選用表；多種保冷結構圖；管道保冷工程量面積、體積計算表；輔助材料用量表；施工安裝以及檢驗與驗收說明等九部分內容。
本圖集有兩個突出特點：1、圖集的適用面廣，符合國家的現行節能政策和法規。給出室內外冷管道架空敷設絕熱經濟厚度選用表，能夠滿足全國大多數地域的工業與民用建筑工程需要；2、根據全國的氣象資料，劃分五個氣候分區，能夠最大限度地滿足全國大多數工程設計人員直接選用。
備注
暖通空調及動力專業圖集，代替98R419。
目錄
| 目錄 | 1 |
|---|---|

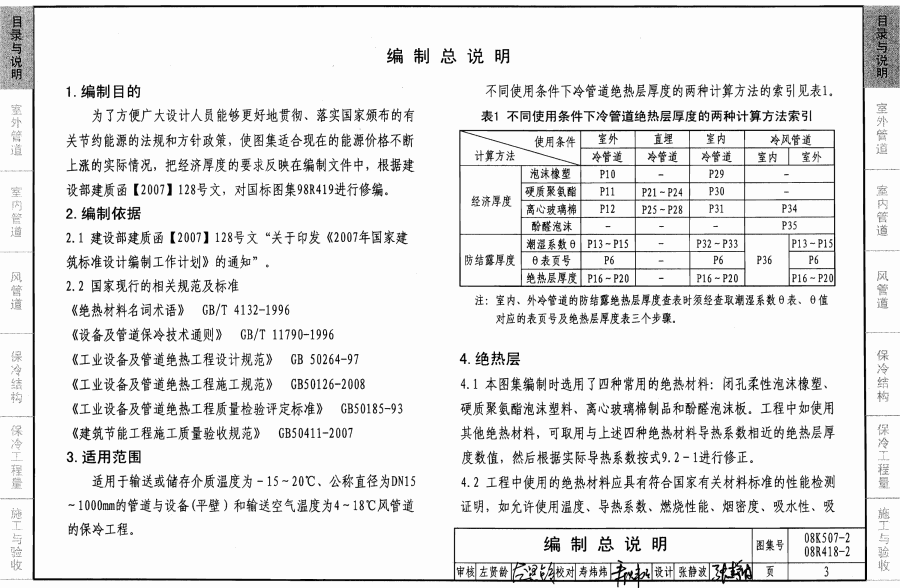

| 總說明 | 3 |
| 室外及機房冷水管道保冷 | |
| 架空敷設經濟厚度選用 | |

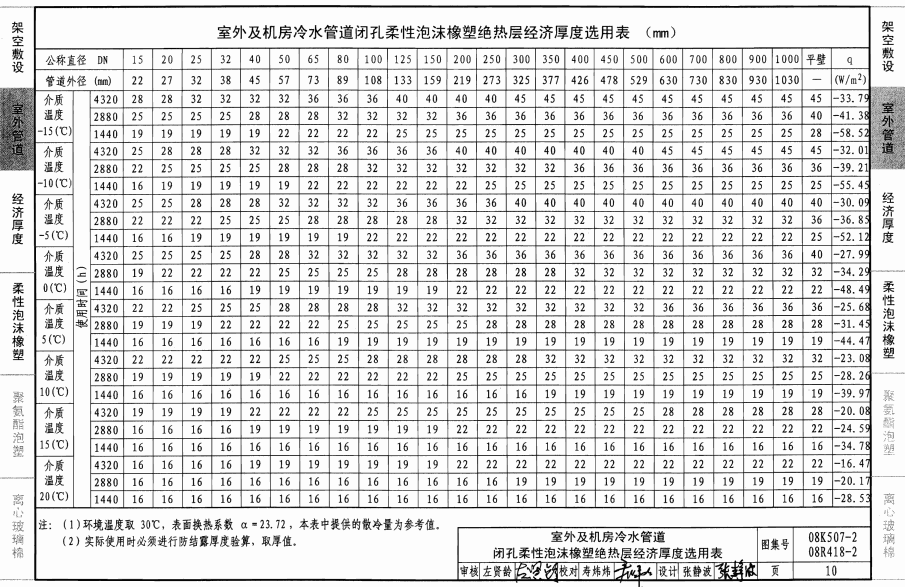

| 閉孔橡塑泡沫絕熱層經濟厚度選用表 | 10 |
| 硬質聚氨酯泡沫絕熱層經濟厚度選用表 | 11 |
| 離心玻璃棉絕熱層經濟厚度選用表 | 12 |
| 架空敷設防結露厚度選用－城市潮濕系數表 | |

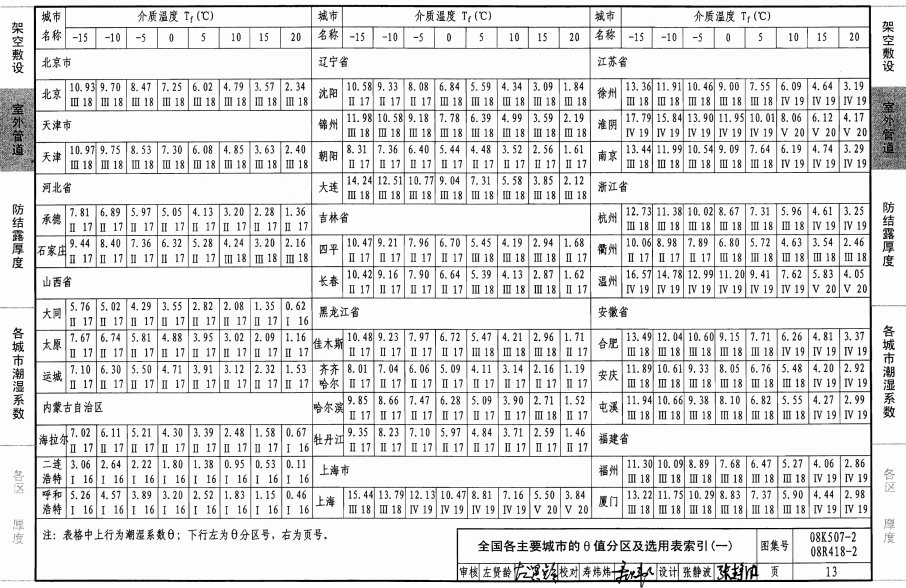

| 全國各主要城市的θ值分區及選用表索引 | 13 |
| 架空敷設防結露厚度選用－防結露厚度表 | |

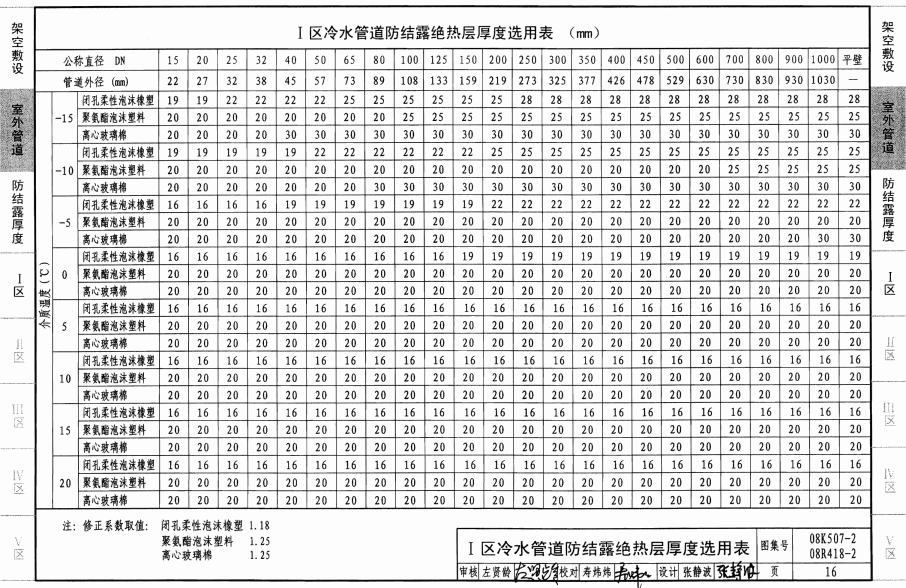

| Ⅰ區冷水管道防結露絕熱層厚度選用表 | 16 |
| Ⅱ區冷水管道防結露絕熱層厚度選用表 | 17 |
| Ⅲ區冷水管道防結露絕熱層厚度選用表 | 18 |
| Ⅳ區冷水管道防結露絕熱層厚度選用表 | 19 |
| Ⅴ區冷水管道防結露絕熱層厚度選用表 | 20 |
| 直埋敷設經濟厚度選用 | |

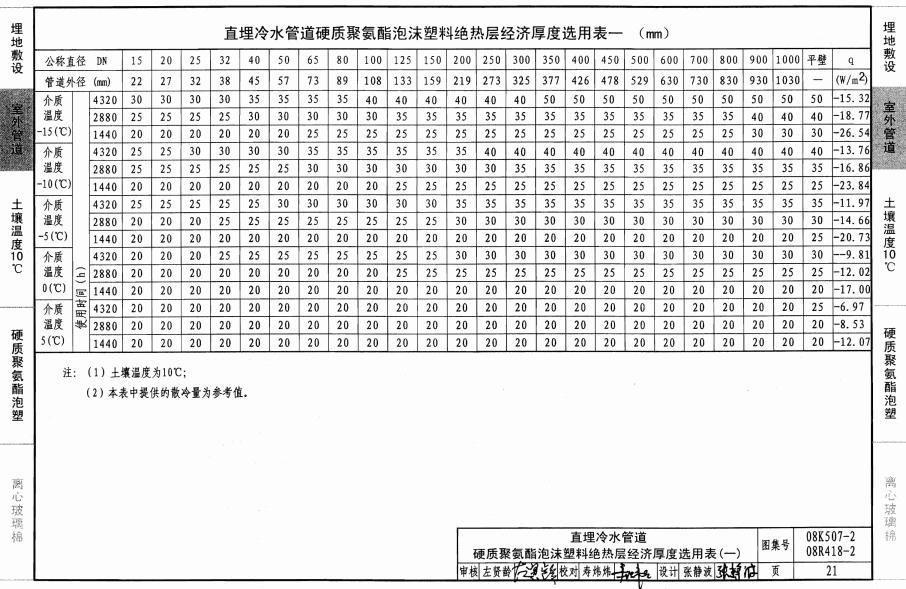

| 硬質聚氨酯泡沫絕熱層經濟厚度選用表 | 21 |
| 離心玻璃棉絕熱層經濟厚度選用表 | 25 |
| 室內冷水管道保冷 | |
| 架空敷設經濟厚度選用 | |
| 閉孔橡塑泡沫絕熱層經濟厚度選用表 | 29 |
| 硬質聚氨酯泡沫絕熱層經濟厚度選用表 | 30 |
| 離心玻璃棉絕熱層經濟厚度選用表 | 31 |
| 架空敷設防結露厚度選用－室內潮濕系數表 | |
| 室內管道與設備的潮濕系數θ選用表 | 32 |
| 室內冷風管道保冷 | |
| 經濟厚度選用 | |
| 冷風管道離心玻璃棉絕熱層經濟厚度表 | 34 |

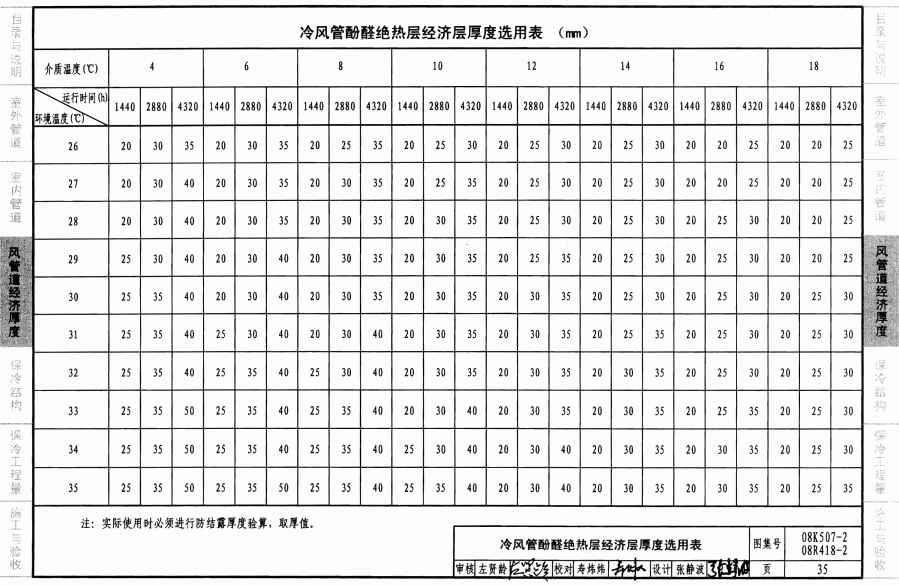

| 冷風管道酚醛絕熱層經濟厚度選用表 | 35 |
| 防結露厚度選用 | |
| 冷風管防結露厚度選用表 | 36 |
| 管道與設備保冷結構 | |
| 金屬外保護層的管道保冷結構圖 | 37 |
| 復合外保護層的管道保冷結構圖 | 38 |
| 管道雙層保冷結構圖 | 39 |
| 垂直管道保冷結構圖 | 40 |
| 管道彎頭、三通保冷結構圖 | 41 |
| 管道法蘭、閥門保冷結構圖 | 42 |
| 風機、矩形風管保冷結構圖 | 43 |
| 臥式筒體設備保冷結構圖 | 44 |
| 立式筒體設備保冷結構圖 | 45 |
| 平壁設備保冷結構圖 | 46 |
| 設備人孔、接管保冷結構圖 | 48 |
| 冷水管道支、吊架保冷結構圖 | 49 |
| 水平冷水管道固定支架安裝示意圖 | 50 |
| 垂直冷水管道固定支架安裝示意圖 | 51 |
| 風管支、吊架保冷結構圖 | 52 |
| 設備底座、箱體設備保冷結構圖 | 53 |
| 管道保冷工程量計算 | |
| 管道保冷工程量面積計算表（m2/100m） | 54 |
| 管道保冷工程量體積計算表（m3/100m） | 55 |
| 輔助材料用量表 | 56 |
| 保冷工程施工、檢驗與驗收 | |
| 保冷工程施工說明 | 57 |
| 保冷工程檢驗與驗收說明 | 63 |
