07J501-1：鋼雨篷（一）－玻璃面板
- 圖集編號
- 07J501-1
- 圖集名稱
- 鋼雨篷（一）－玻璃面板
- 定價
- 27.00 元
- 開本
- 16 開
- 主編單位
- 上海中星志成建筑設計有限公司
內容簡介
本圖集適用于非抗震設防和抗震設防烈度為6～8度的地區、地面粗糙度類別為B、C、D類，雨篷距地高度15米以下、正常使用環境下的新建民用和工業建筑室外鋼結構玻璃雨篷。
主要內容包括：說明、鋼雨篷選用表、不同形式（含純懸挑式，上拉、壓桿式，上、下拉桿式等）、不同型材（含T型鋼、H型鋼、方鋼管）和型號的鋼雨篷布置圖、鋼雨篷構造節點和配件詳圖、其他多種形式的鋼雨篷和構造節點及鋼雨篷實例照片等。
本圖集配合結構專業的07SG528-1《鋼雨篷(一)》，平面尺寸為1200×1500到6000×6000（以300為模數）的矩形和扇形玻璃雨篷可在圖集中直接選用；提供其他形式的雨篷造型及相關構造節點；圖集同時對玻璃雨篷設計有指導作用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 3 |
| 矩形鋼雨篷（JP） | |
| 純懸挑式矩形鋼雨篷（JP1）選用表 | 8 |
| 上拉壓桿式矩形鋼雨篷（JP2）選用表 | 10 |
| 上下拉桿式矩形鋼雨篷（JP3）選用表 | 11 |

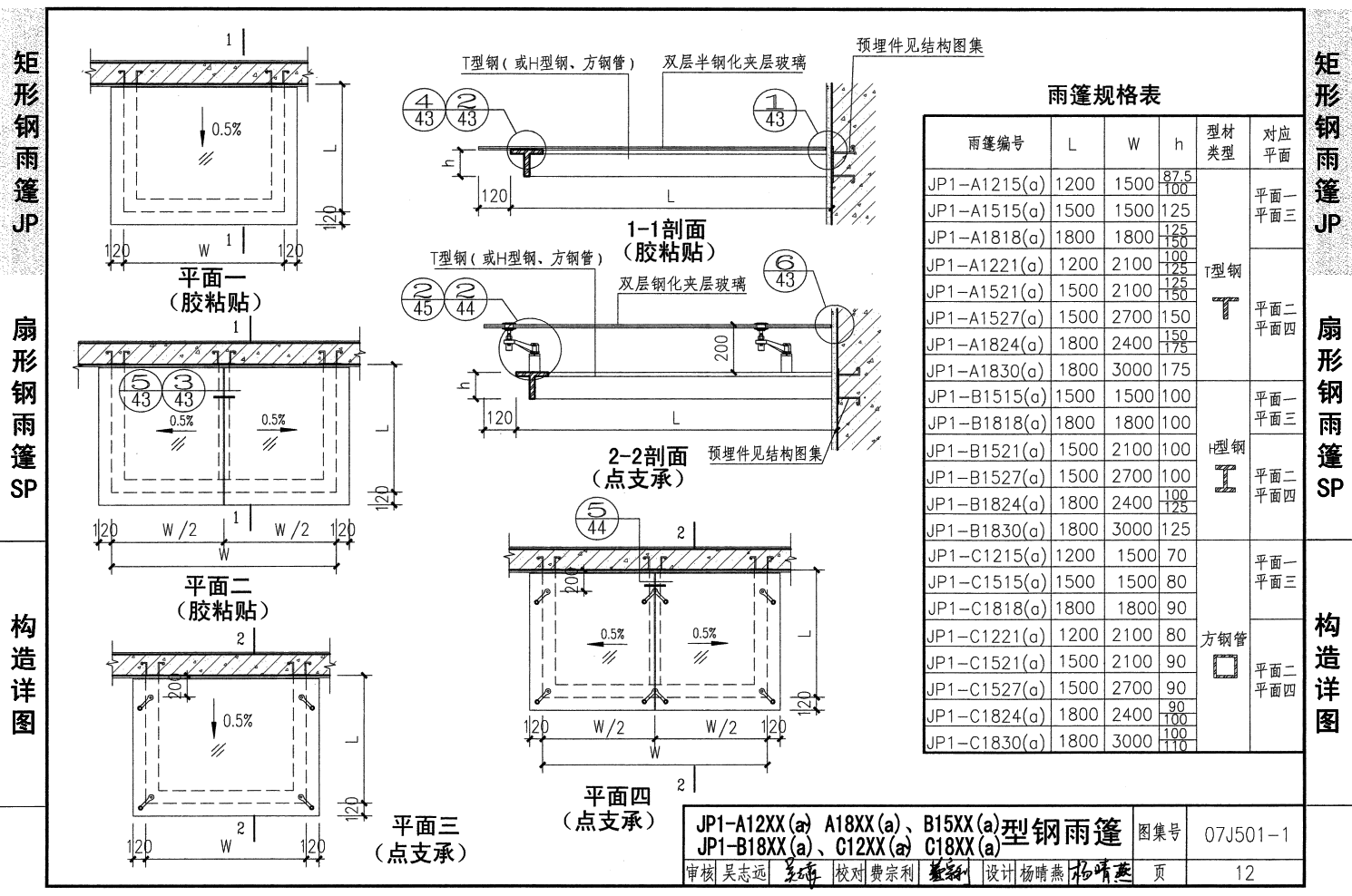

| JP1-A12XX(a)～A18XX(a) JP1-B15XX(a)、B18XX(a) JP1-C12XX(a)～C18XX(a)型鋼雨篷 | 12 |
| JP1-A21XXa、A24XXa JP1-B21XXa、B24XXa型鋼雨篷 | 13 |
| JP1-A21XX、A24XX JP1-B21XX、B24XX型鋼雨篷 | 14 |
| JP2-A30XX、C30XX JP2-B30XX～B42XX型鋼雨篷 | 15 |
| JP2-B48XX～B6060型鋼雨篷 | 16 |
| JP3-B30XX～B42XX JP3-C30XX型鋼雨篷 | 17 |
| JP3-B48XX～B6060型鋼雨篷 | 18 |
| 扇形鋼雨篷（SP） | |
| 純懸挑式扇形鋼雨篷（SP1）選用表 | 19 |
| 上拉壓桿式扇形鋼雨篷（SP2）選用表 | 20 |
| 上下拉桿式扇形鋼雨篷（SP3）選用表 | 21 |
| SP1-A12XXa～A18XXa SP1-B15XXa、B18XXa SP1-C12XXa～C18XXa型鋼雨篷 | 22 |
| SP1-A12XX～A18XX SP1-B15XX、B18XX SP1-C12XX～C18XX型鋼雨篷 | 23 |
| SP1-A21XXa、A24XXa SP1-B21XXa、B24XXa型鋼雨篷 | 24 |
| SP1-A21XX、A24XX SP1-B21XX、B24XX型鋼雨篷 | 25 |
| SP2-A3039、B3039 SP2-B3639、C3039型鋼雨篷 | 26 |

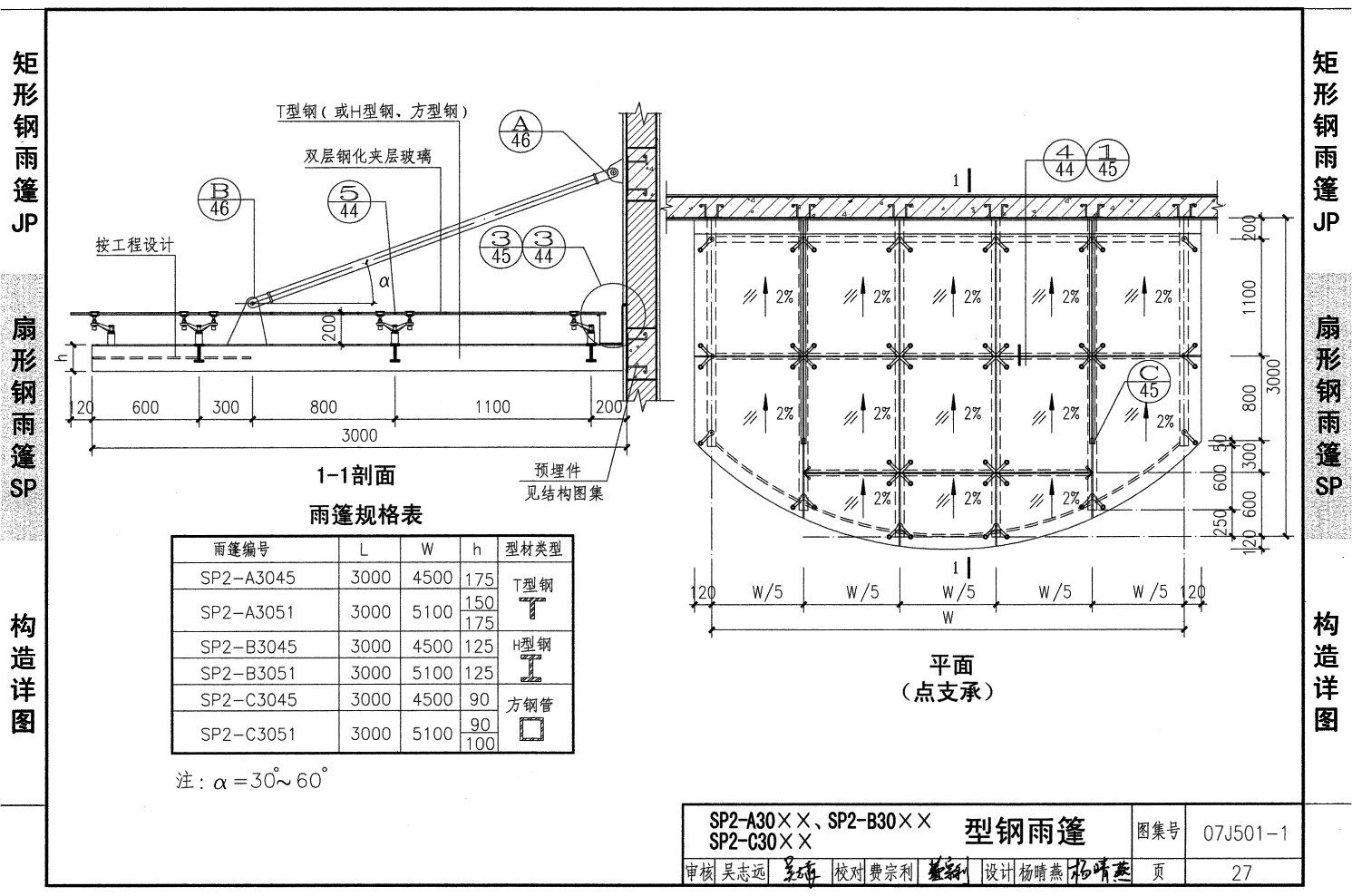

| SP2-A30XX、B30XX SP2-C30XX型鋼雨篷 | 27 |
| SP2-B36XX、B42XX型鋼雨篷 | 28 |
| SP2-B4239型鋼雨篷 | 29 |
| SP2-B48XX、B54XX型鋼雨篷 | 30 |
| SP2-B6060型鋼雨篷 | 31 |
| SP3-B3039、B3639 SP3-C3039型鋼雨篷 | 33 |
| SP3-B30XX、C30XX型鋼雨篷 | 34 |
| SP3-B36XX、B42XX型鋼雨篷 | 35 |
| SP3-B4239型鋼雨篷 | 36 |
| SP3-B48XX、B54XX型鋼雨篷 | 37 |
| SP3-B6060型鋼雨篷 | 38 |
| 構造詳圖 | |
| 常用點支承爪件形式表 | 40 |
| 點支承連接件裝配圖 | 42 |

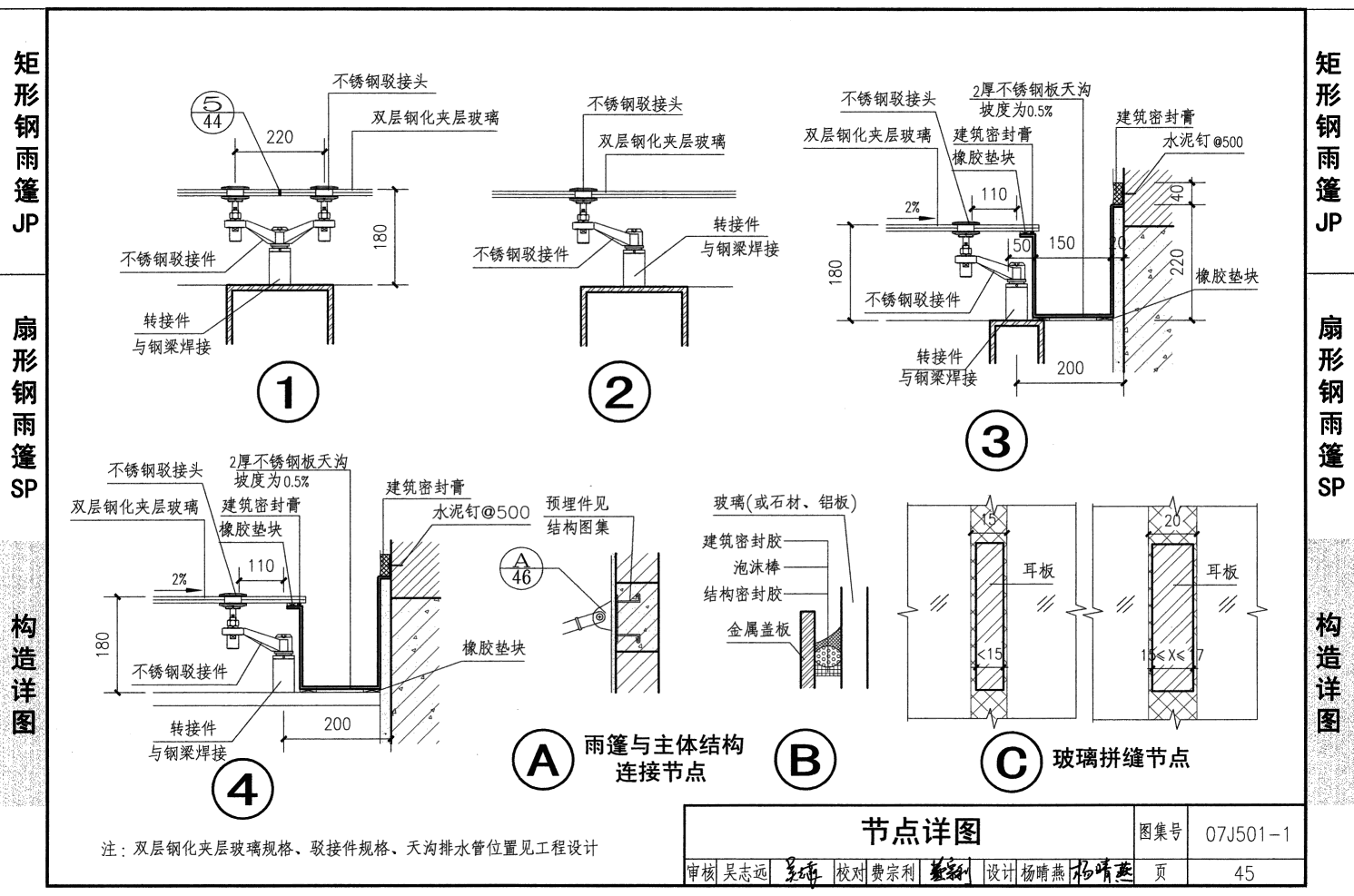

| 節點詳圖 | 43 |
| JP2、JP3 SP2、SP3型雨篷拉、壓桿平面尺寸選用表 | 47 |
| 其他形式鋼雨篷及節點詳圖 | 48 |

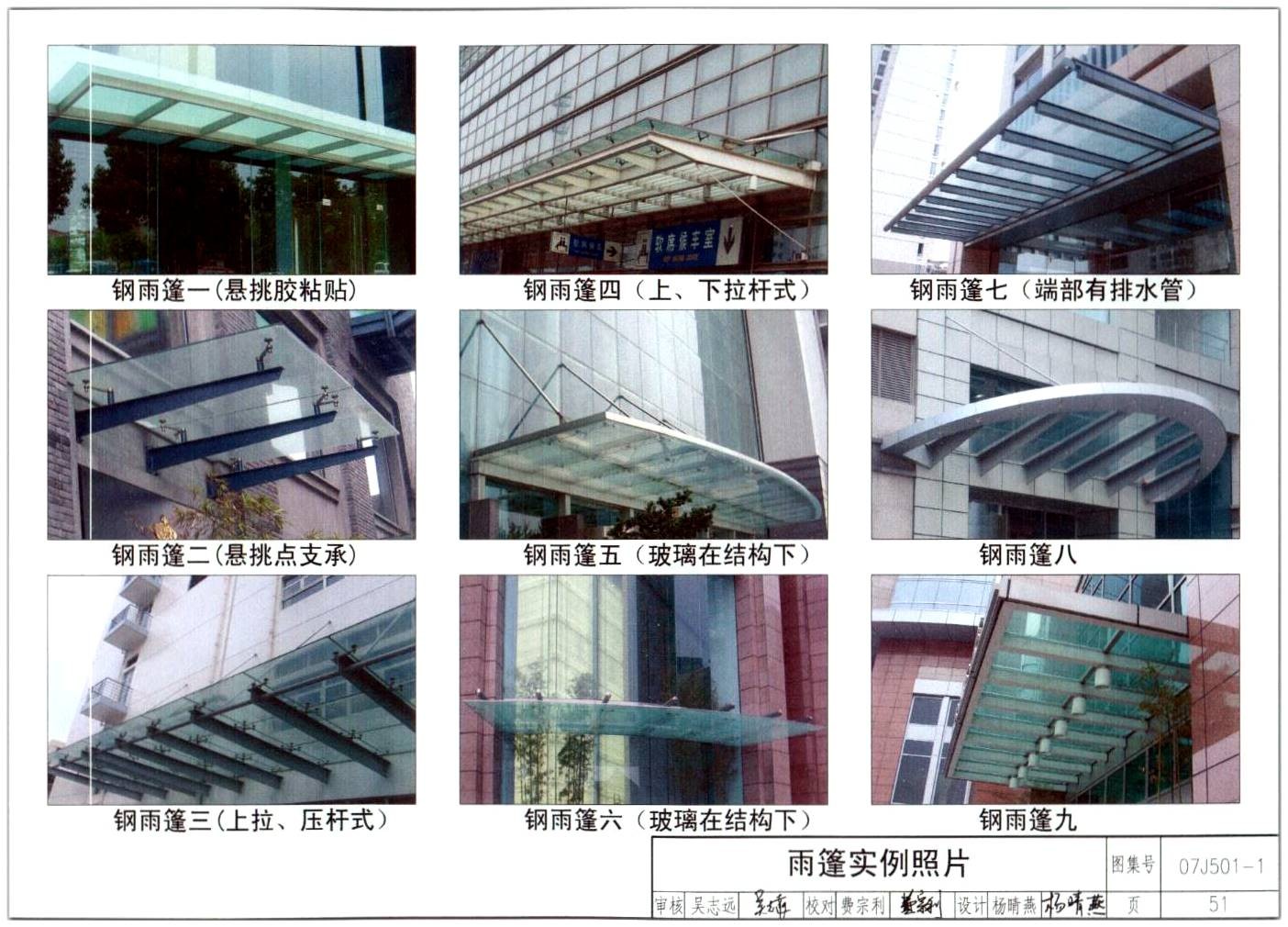

| 雨篷實例照片 | 51 |
| 相關技術資料 | 52 |
樣張
網友推薦
-
網友【kwok】點評：矩形和扇形玻璃雨篷可在圖集中直接選用；同時對玻璃雨篷設計有指導作用
-
網友【yyl2004】點評：適圍用范：圖集適用于非抗震設防和抗震設防烈度為6～8度的地區、地面粗糙度類別為B、C、D類，雨篷距地高度15m以下、正常使用環境下的新建民用和工業建筑室外鋼結構玻璃雨篷。 主要內容：包括說明、鋼雨篷選用表、不同形式(含純懸挑式,上拉、壓桿式,上、下拉桿式等) 、不同型材（含T型鋼、H型鋼、方鋼管）和型號的鋼雨篷布置圖、鋼雨篷構造節點和配件詳圖、其他多種形式的鋼雨篷和構造節點及鋼雨篷實例照片等。 特 點：本圖集配合結構專業的07SG528-1《鋼雨篷（一）》，平面尺寸為1200×1500到6000×6000（以300為模數）的矩形和扇形玻璃雨篷可在圖集中直接選用；提供其他形式的雨篷造型及相關構造節點；本圖集對玻璃雨篷設計者有指導作用。
-
網友【wspwwc】點評：推薦這本圖集是有原因的，上學的時候做公建設計總是苦惱選用什么樣的雨棚，這本鋼雨棚如及時雨一樣讓我豁然開朗，原來很多都可以直接選用。本圖集適用于非抗震設防和抗震設防烈度為6～8度的地區、地面粗糙度類別為B、C、D類，雨篷距地高度15m以下、正常使用環境下的新建民用和工業建筑室外鋼結構玻璃雨篷。里面包括說明、鋼雨篷選用表、不同形式(含純懸挑式,上拉、壓桿式,上、下拉桿式等) 、不同型材（含T型鋼、H型鋼、方鋼管）和型號的鋼雨篷布置圖、鋼雨篷構造節點和配件詳圖、其他多種形式的鋼雨篷和構造節點及鋼雨篷實例照片等。本圖集配合結構專業的07SG528-1《鋼雨篷（一）》，平面尺寸為1200×1500到6000×6000（以300為模數）的矩形和扇形玻璃雨篷可在圖集中直接選用；提供其他形式的雨篷造型及相關構造節點；本圖集對玻璃雨篷設計者有指導作用。
-
網友【xiayumark】點評：較為全面的介紹了，鋼結構雨棚的實際構造情況
