08CG03：輕型鋼結構設計實例（參考圖集）
- 圖集編號
- 08CG03
- 圖集名稱
- 輕型鋼結構設計實例（參考圖集）
- 定價
- 27.00 元
- 開本
- 8 開
- 主編單位
- 五洲工程設計研究院
內容簡介
08CG03《輕型鋼結構設計實例》國家建筑標準設計參考圖，提供了一套實際工程的民用輕型鋼結構設計圖作為實例，供工程設計人員在鋼結構設計時參考。
本參考圖內容來源于北京某一已建成使用的項目的設計圖，根據編制要求對局部結構進行了調整。實例結構為單層建筑，由兩部分構成。一部分（Str1）是展覽、餐飲和室內運動休閑多功能餐廳，長84米，寬約60米，建筑高度8．7米；結構方案采用鋼框架支撐體系。另一部分（Str2）是生態植物展廳，平面為直徑30米的圓形，建筑高度12.4米；結構方案采用鋼管混凝土柱和平面交叉桁架組合的結構體系。本工程實例中的結構設計方案、設計參數、圖紙成果等不得作為其他工程的設計及施工依據。
目錄
| 目錄、編制說明 | 1 |
|---|---|
| 建筑效果圖 | 2 |

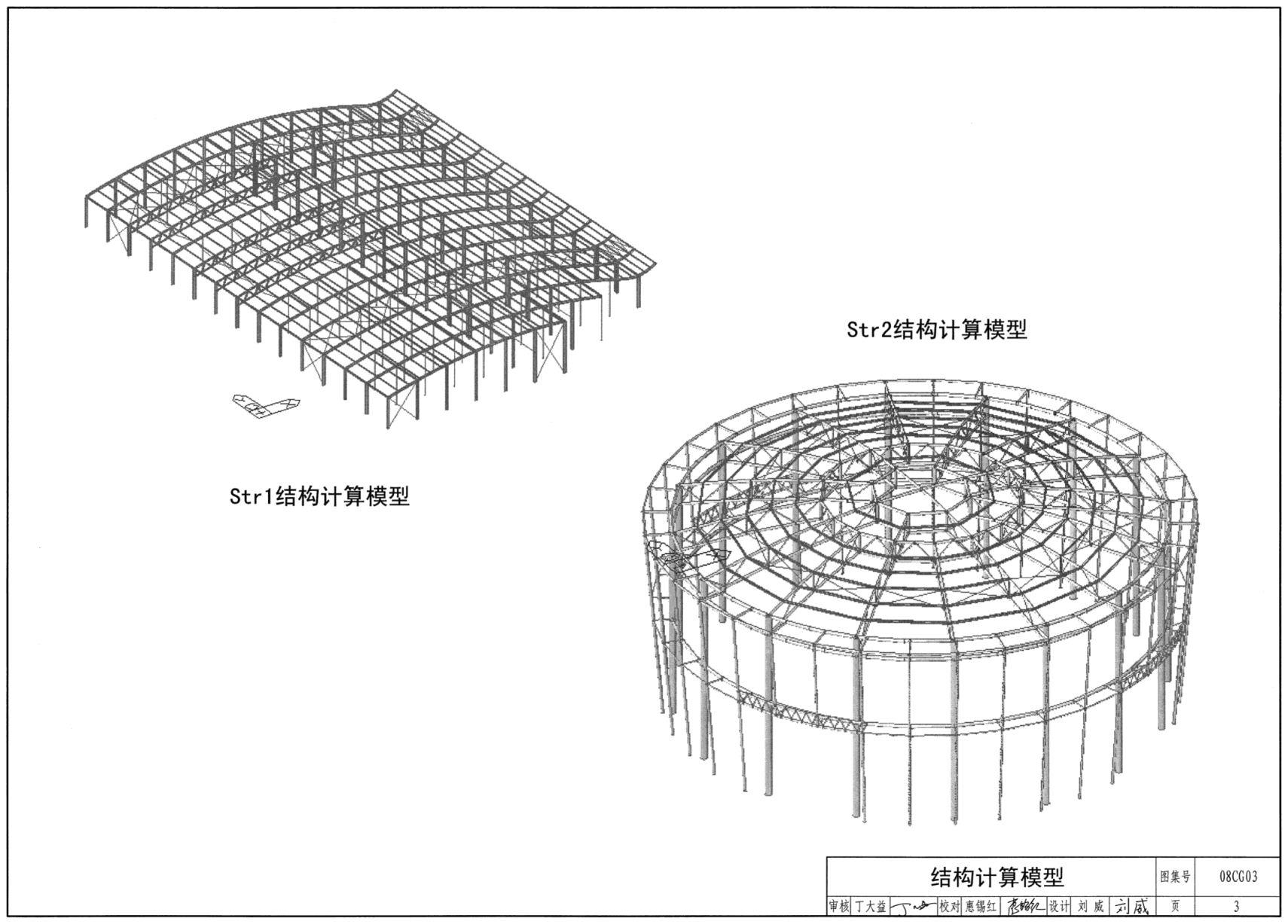

| 結構計算模型 | 3 |
| 結構設計說明 | 4 |
| 圖例、構件編號 | 8 |
| 基礎平面布置圖 | 9 |
| 基礎詳圖 | 10 |
| 錨栓平面布置圖 | 11 |
| 屋面結構平面布置圖 | 12 |
| 結構平面布置圖 | 13 |
| 柱腳詳圖 | 14 |
| 屋面檁條平面布置圖 | 15 |

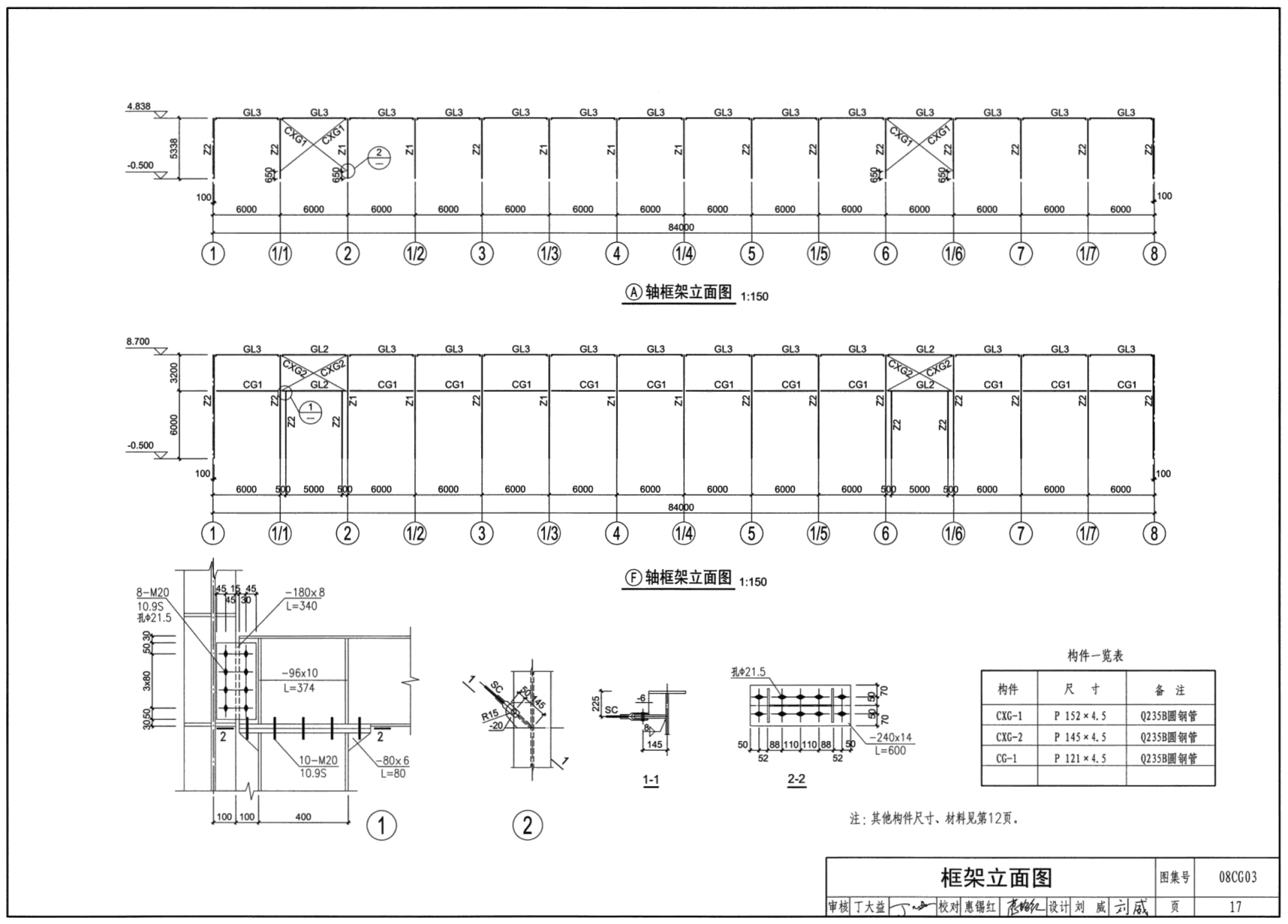

| 框架立面圖 | 17 |

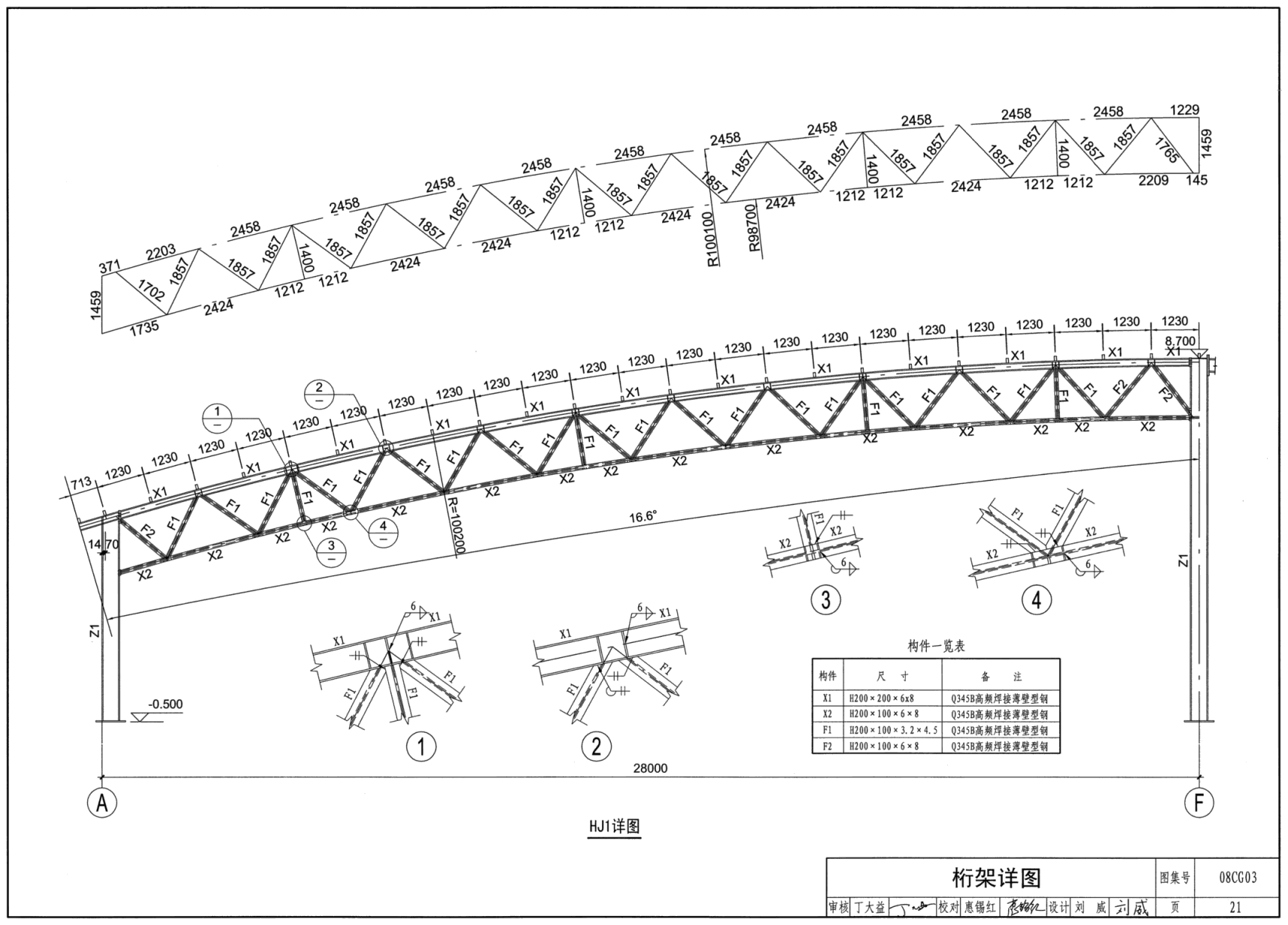

| 桁架詳圖 | 21 |
| 節點詳圖 | 24 |
樣張
網友推薦
-
網友【yyl2004】點評：本實例內容來源于北京某一已建成使用的項目的設計圖，對局部結構進行了調整。實例結構為單層建筑，由兩部分構成。一部分是展覽、餐飲和室內運動休閑多功能餐廳，長84米，寬約60米，建筑高度8.7米；結構方案采用鋼框架支撐體系。另一部分是生態植物展廳，平面為直徑30米的圓形，建筑高度12.4米；結構方案采用鋼管混凝土柱和平面交叉桁架組合的結構體系。為從事鋼結構設計和施工的提供了參考。
-
網友【kwok】點評：提供了一套實際工程的民用輕型鋼結構設計圖作為實例，供工程設計人員在鋼結構設計時參考
