08SG618-4：農村民宅抗震構造詳圖（石結構房屋）
- 圖集編號
- 08SG618-4
- 圖集名稱
- 農村民宅抗震構造詳圖（石結構房屋）
- 主編單位
- 福建省抗震防災技術中心
內容簡介
國家建筑標準設計SG618-1～4（2008年合訂本）《農村民宅抗震構造詳圖》按照承重結構的材料不同而由四個分冊組成，即：08SG618-1《農村民宅抗震構造詳圖（磚結構房屋）》、08SG618-2《農村民宅抗震構造詳圖（木結構房屋）》、 08SG618-3《農村民宅抗震構造詳圖（生土結構房屋）》、08SG618-4《農村民宅抗震構造詳圖（石結構房屋）》。各分冊均給出了平面布置、基礎、墻體、圈梁、構造柱、屋蓋等成套的結構做法，并對應不同設防烈度，提供不同的抗震構造詳圖。
本圖集是我國首次專門為農民自建一、二層房屋而編制的國家建筑標準設計圖集。在材料選擇上，體現了就地取材、經濟實惠的特點。在抗震要求方面，突出以人為本，尊重生命，在不增加太多造價的基礎上，滿足抗震設防要求，以使農民的生命及財產安全得到保障。在圖集繪制上，盡量采用通俗易懂的語言，簡單、直觀的圖形以及三維立體圖：包括布置圖、構造圖、節點連接圖等，為農村民宅的建設提供實用可行、安全可靠的技術支持。
目錄
| 目錄 | 1 |
|---|---|

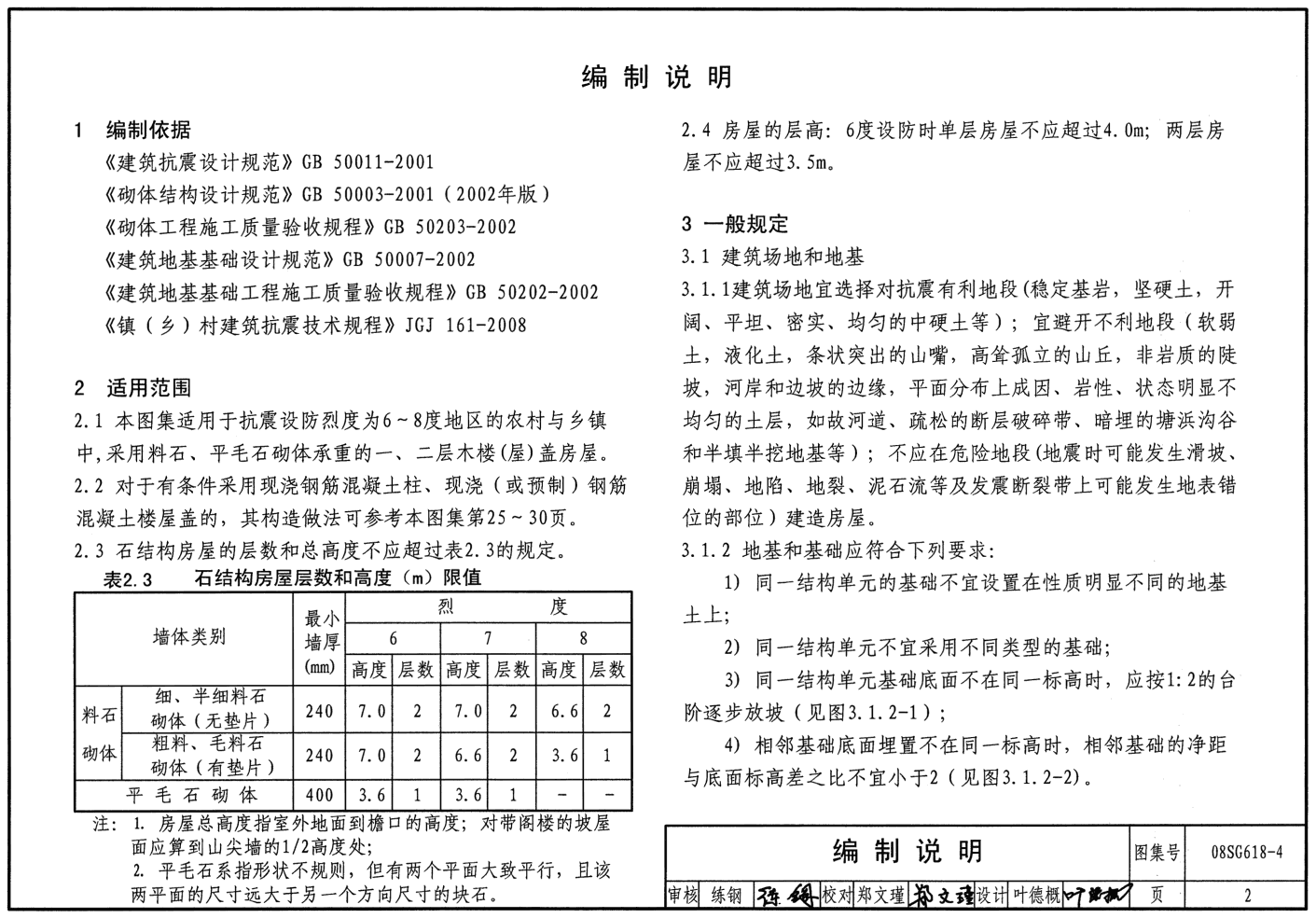

| 編制說明 | 2 |
| 房屋構造示意（單層坡屋頂） | 7 |
| 房屋構造示意（二層坡屋頂） | 8 |
| 房屋結構平面節點選用示例 | 9 |
| 平毛石墻錯誤砌法 | 10 |
| 平毛石墻拉接石砌法 | 11 |

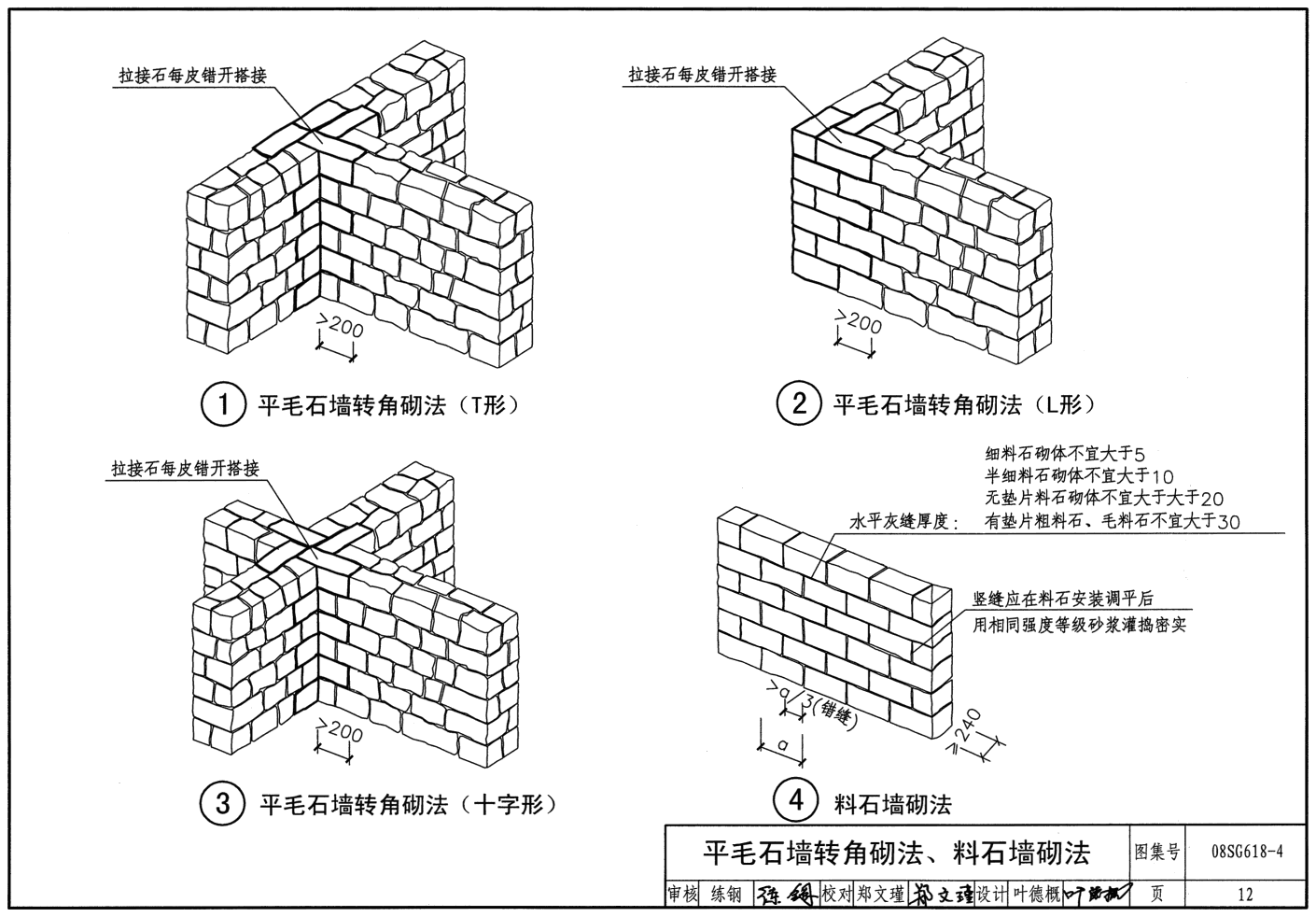

| 平毛石墻轉角砌法、料石墻砌法 | 12 |
| 7、8度時料石墻轉角構造（T形、L形） | 13 |
| 7、8度時料石墻轉角構造（十字形） | 14 |
| 配筋砂漿帶構造 | 15 |
| 鋼筋混凝土過梁構造、配筋砂漿帶被截?cái)鄷r(shí)補強構造 | 16 |
| 毛料石基礎 | 17 |
| 毛料石基礎構造示意 | 18 |
| 毛石基礎（梯形、階梯形） | 19 |
| 水檁條分布示意（中間橫墻） | 20 |
| 中間橫墻木檁條連接構造 | 21 |

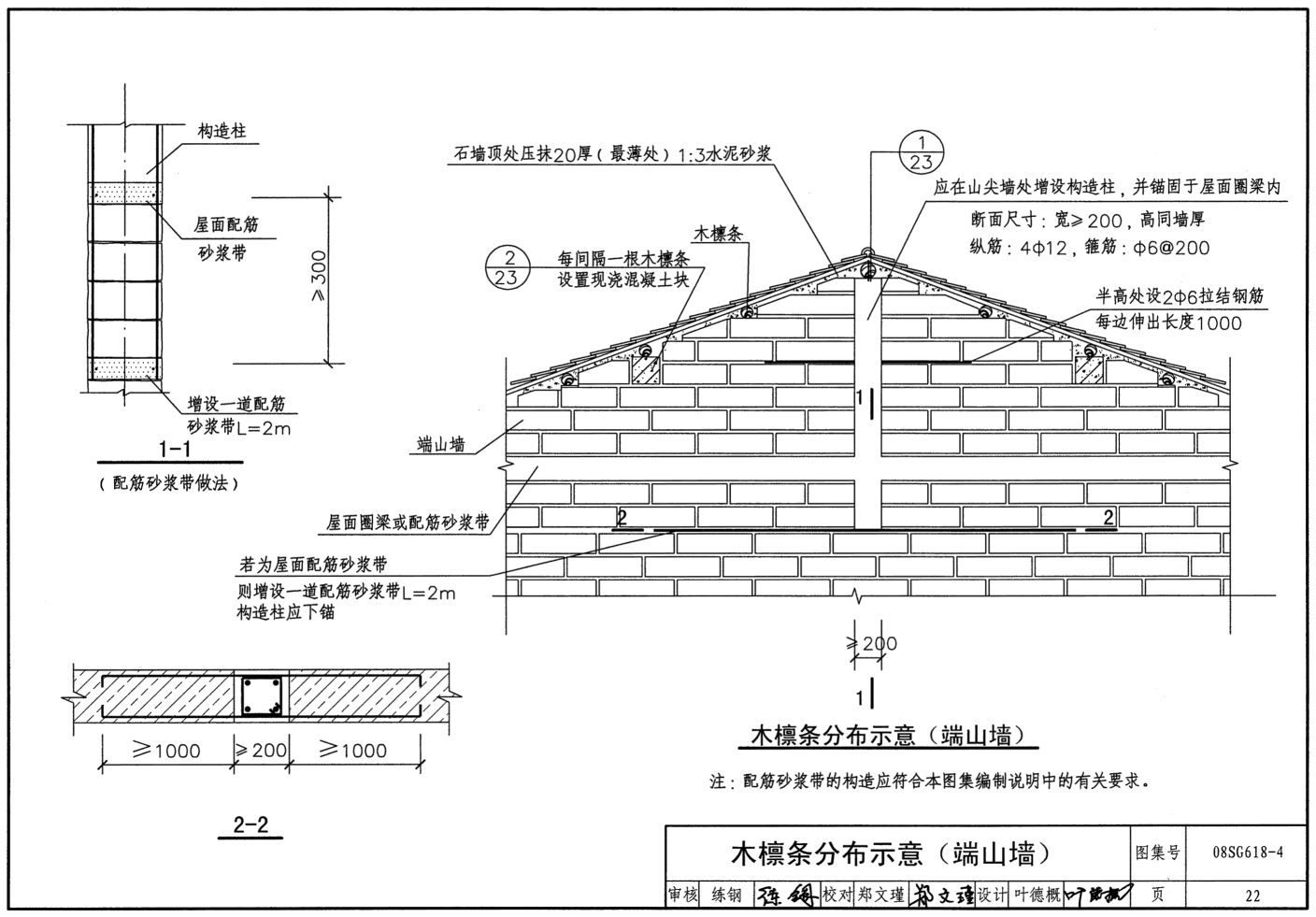

| 木檁條分布示意（端山墻） | 22 |
| 木檁條固定構造（端山墻） | 23 |
| 房屋構造示意（單層平屋頂） | 24 |
| 房屋構造示意（二層平屋頂） | 25 |
| 預制板連接構造節點選用示例 | 26 |
| 板與圈梁、墻的連接 | 27 |

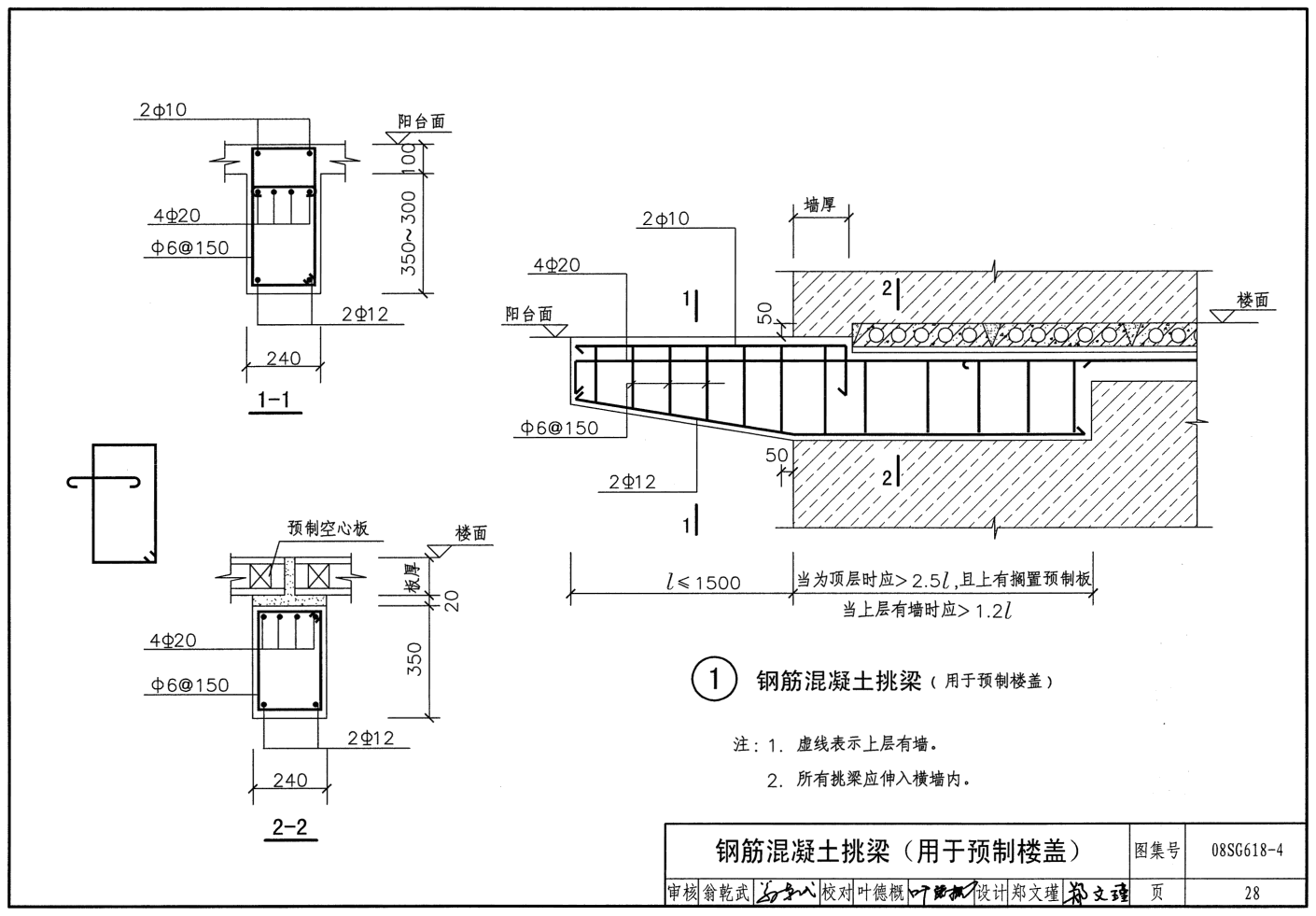

| 鋼筋混凝土挑梁（用于預制樓蓋） | 28 |
| 女兒墻構造柱、女兒墻壓頂 | 29 |
| 砂漿配合比參考表 | 30 |
