08SG618-2：農村民宅抗震構造詳圖（木結構房屋）
- 圖集編號
- 08SG618-2
- 圖集名稱
- 農村民宅抗震構造詳圖（木結構房屋）
- 主編單位
- 云南省建筑工程設計院
- 昆明理工大學
- 云南大學
內容簡介
國家建筑標準設計SG618-1～4（2008年合訂本）《農村民宅抗震構造詳圖》按照承重結構的材料不同而由四個分冊組成，即：08SG618-1《農村民宅抗震構造詳圖（磚結構房屋）》、08SG618-2《農村民宅抗震構造詳圖（木結構房屋）》、 08SG618-3《農村民宅抗震構造詳圖（生土結構房屋）》、08SG618-4《農村民宅抗震構造詳圖（石結構房屋）》。各分冊均給出了平面布置、基礎、墻體、圈梁、構造柱、屋蓋等成套的結構做法，并對應不同設防烈度，提供不同的抗震構造詳圖。
本圖集是我國首次專門為農民自建一、二層房屋而編制的國家建筑標準設計圖集。在材料選擇上，體現了就地取材、經濟實惠的特點。在抗震要求方面，突出以人為本，尊重生命，在不增加太多造價的基礎上，滿足抗震設防要求，以使農民的生命及財產安全得到保障。在圖集繪制上，盡量采用通俗易懂的語言，簡單、直觀的圖形以及三維立體圖：包括布置圖、構造圖、節點連接圖等，為農村民宅的建設提供實用可行、安全可靠的技術支持。
目錄
| 目錄 | 1 |
|---|---|

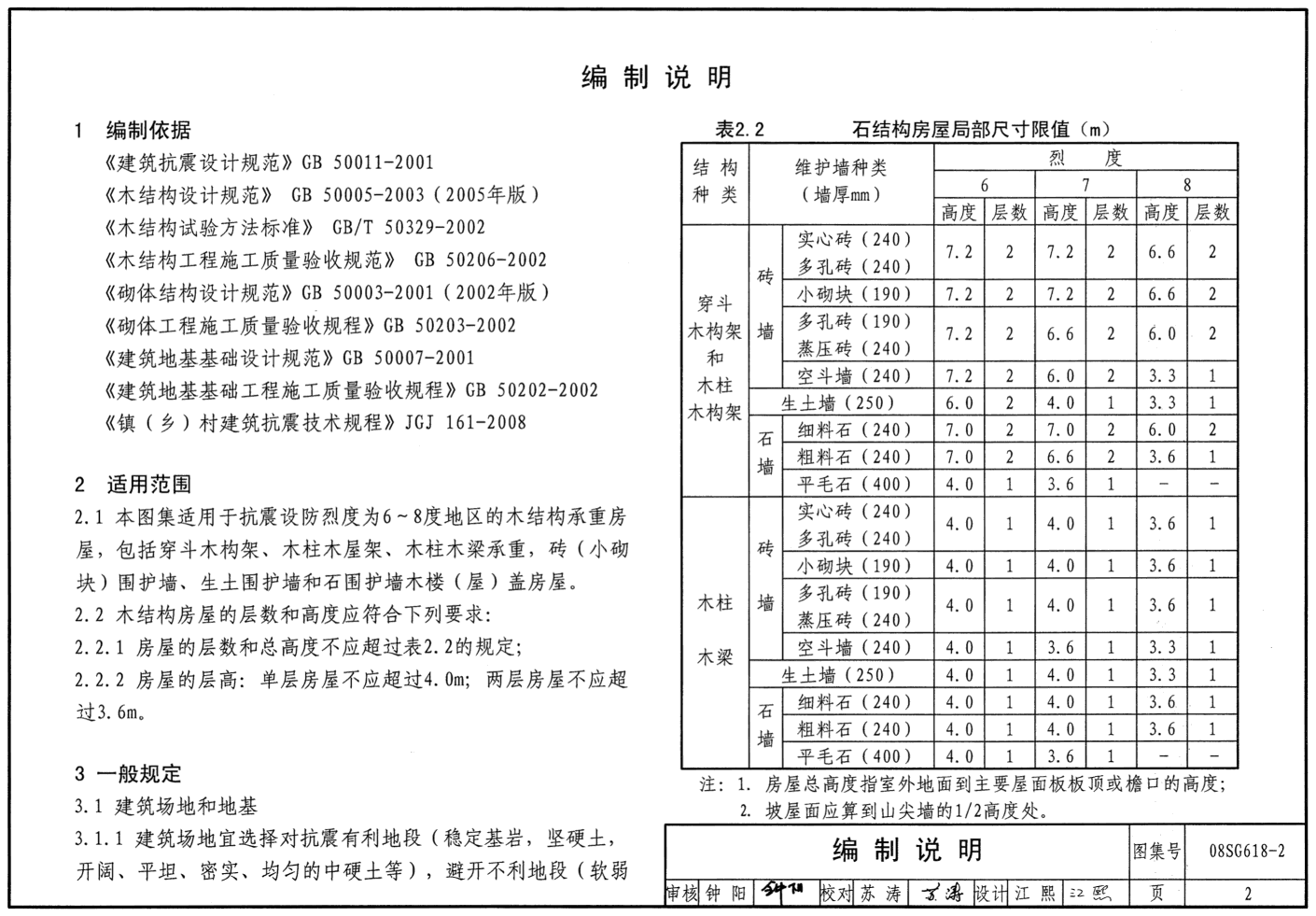

| 編制說明 | 2 |

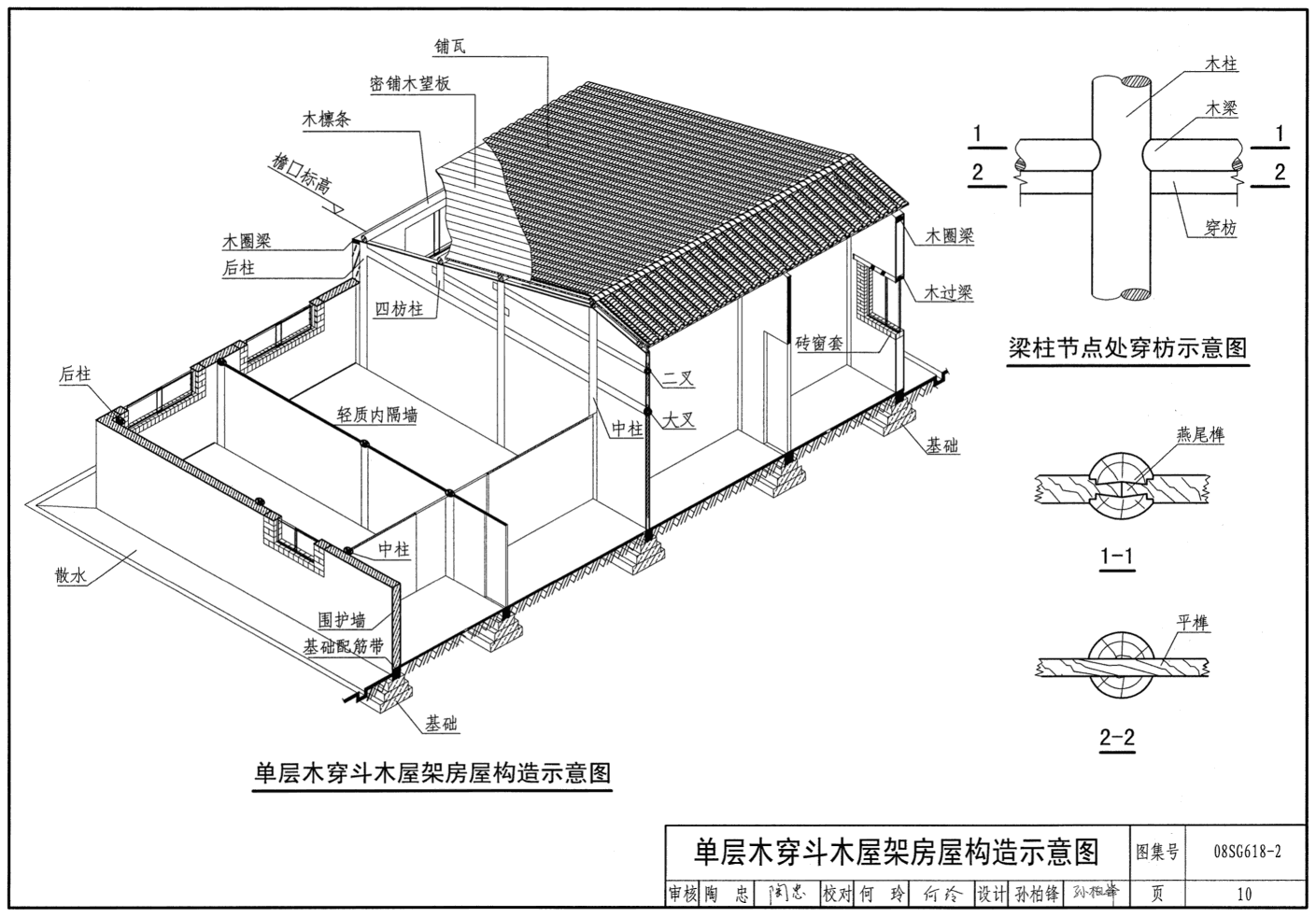

| 單層木穿斗木屋架房屋構造示意圖 | 10 |
| 兩層木穿斗木屋架房屋構造示意圖 | 11 |
| 木構架房屋主體結構形式 | 12 |
| 結構平面節點選用示例 | 13 |
| 木穿斗結構屋面平面節點選用及屋面支撐立面示例 | 14 |
| 木柱木屋架結構屋面平面節點選用及屋面支撐立面示例 | 15 |
| 木柱木梁結構屋面平面節點選用及屋面支撐立面示例 | 16 |
| 基礎大樣圖 | 17 |

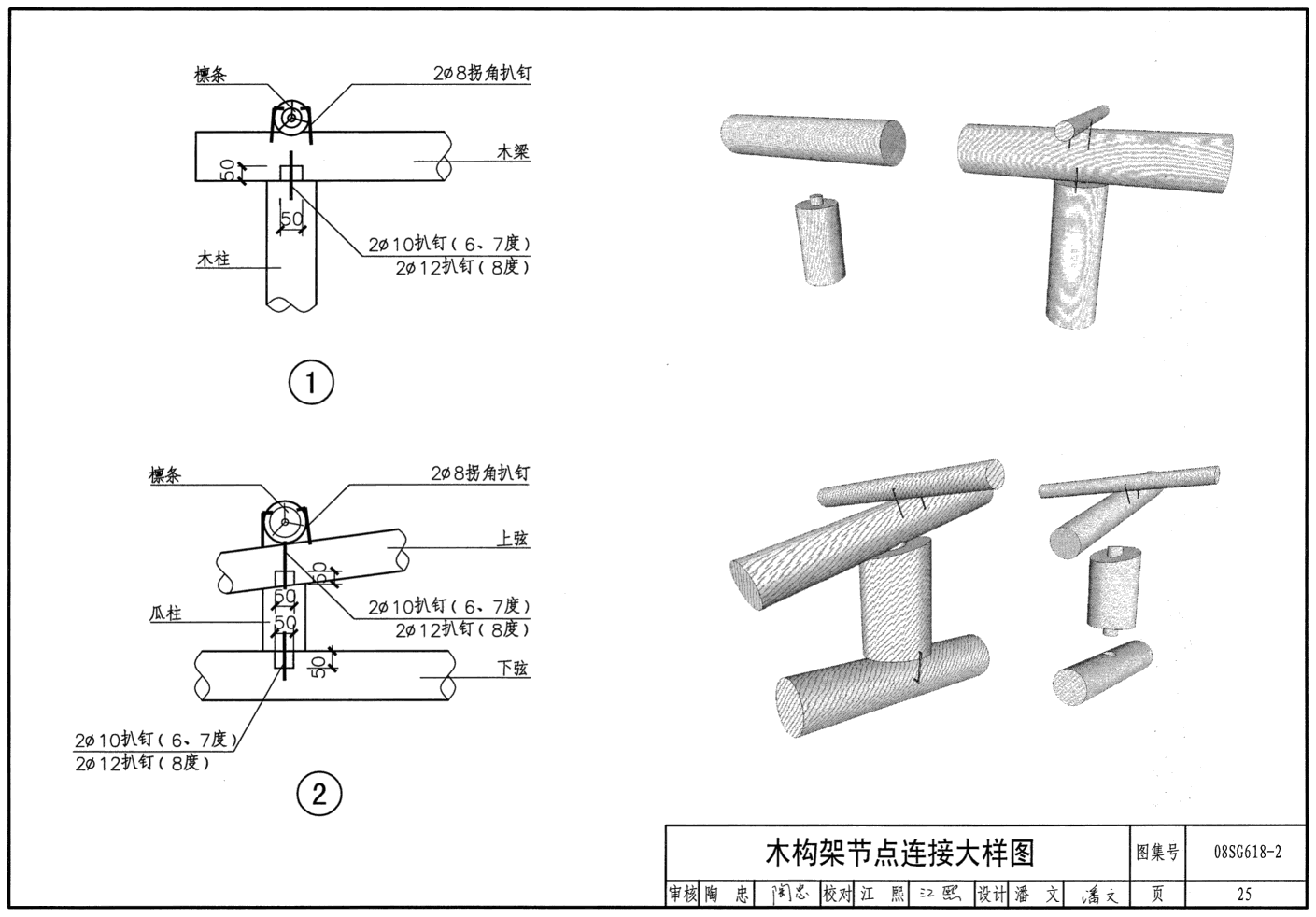

| 木構架節點連接大樣圖 | 23 |
| 檁條節點連接大樣圖 | 31 |
| 椽子節點連接大樣圖 | 33 |
| 支撐連接大樣圖 | 34 |
| 磚墻與木柱連接大樣圖 | 36 |
| 土坯墻與木柱連接大樣圖 | 38 |

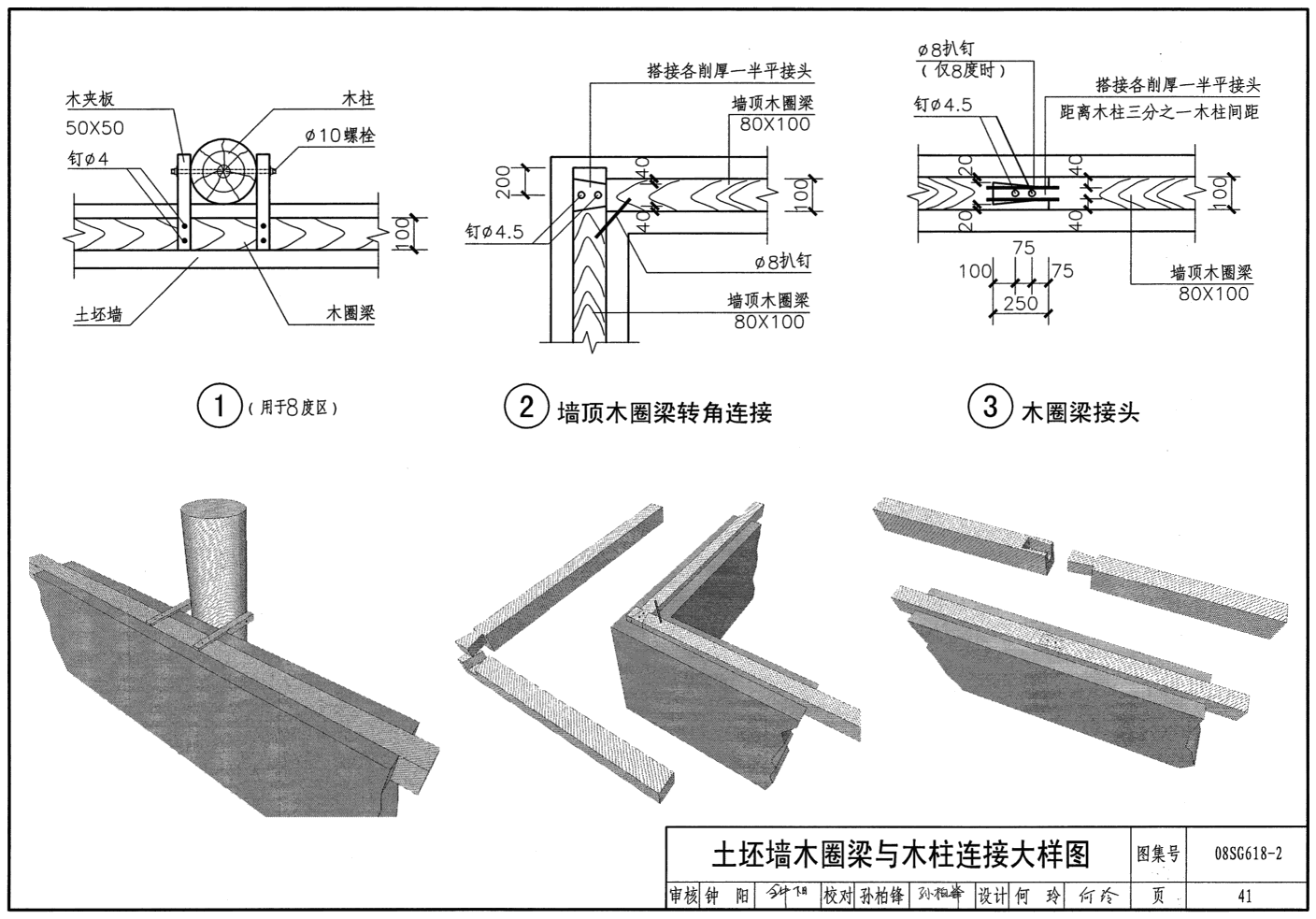

| 土坯墻木圈梁與木柱連接大樣圖 | 40 |
| 土坯墻門、窗洞口過粱圖 | 42 |
| 墻攬連接大樣圖 | 43 |
| 內隔墻在墻項與屋架下弦連接大樣圖 | 45 |
