03X602：智能家居控制系統設計施工圖集
- 圖集編號
- 03X602
- 圖集名稱
- 智能家居控制系統設計施工圖集
- 定價
- 21.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 全國工程建設標準設計弱電專業專家委員會
內容簡介
1.適用范圍
本圖集適用于新建、擴建和改建的智能化住宅（小區）工程主要內容
2.本圖集包括以下內容：
1）智能家居控制系統功能、設計原則；
2）家庭控制器的功能、組成；
3）家居控制系統，采用公共電話網、雙向有線電視網、以太網、LonWorks、RS485、無線網等。
4）家庭控制器與室內設備的連接及系統供電方式；
5）典型工程實例；
6）設備安裝及線路敷設
家庭控制器和接線盒在鋼筋混凝土墻、空心砌塊磚墻、輕質隔墻上的安裝方式；相關設備的安裝及線路敷設要求。
目錄
| 目錄（一）～（二） | 1 |
|---|---|
| 編制說明 | 3 |
| 系統設計說明（一）～（三） | 4 |
| 圖形和文字符號（一）～（四） | 7 |
| 家庭控制器的功能 | 11 |
| 家庭控制器的組成 | 12 |
| 康居住宅家庭控制器功能設置 | 13 |

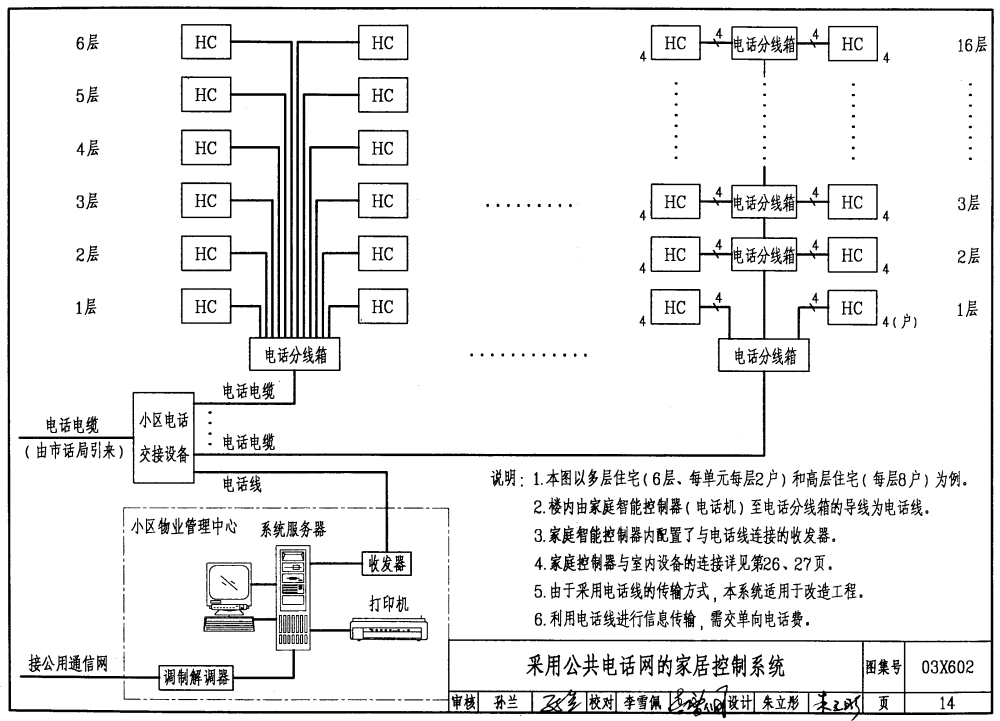

| 采用公共電話網的家居控制系統 | 14 |

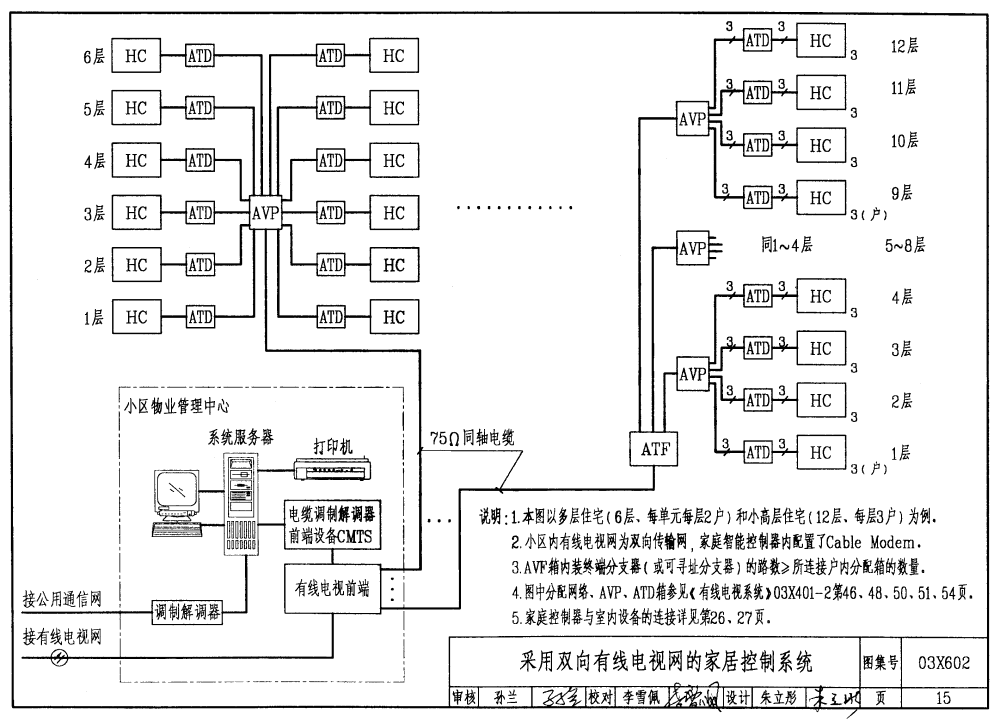

| 采用雙向有線電視網的家居控制系統 | 15 |

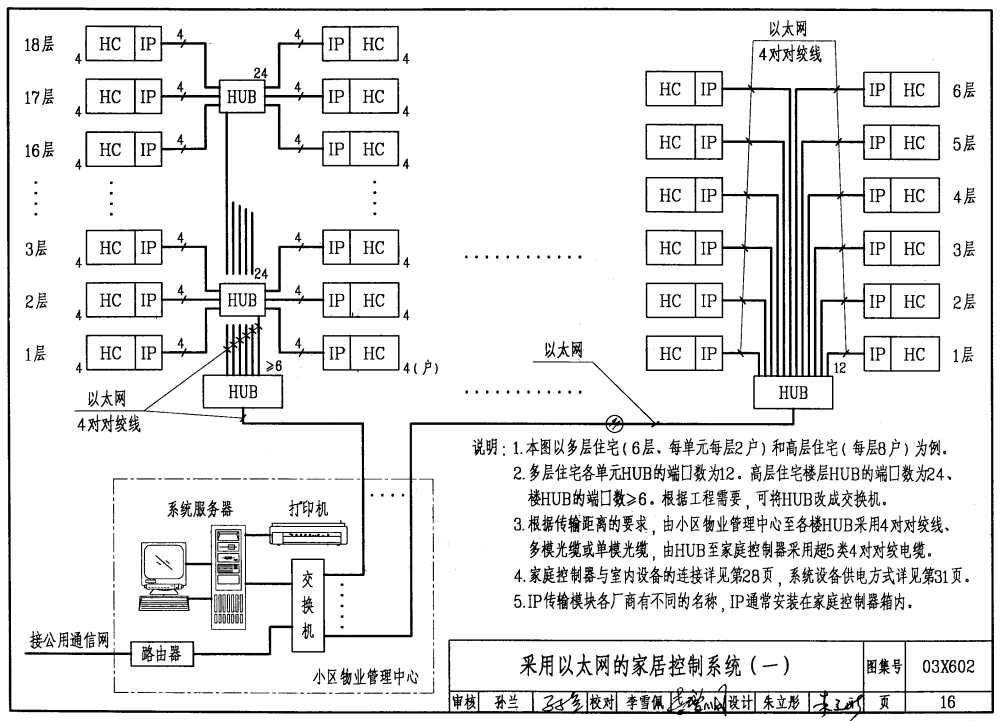

| 采用以太網的家居控制系統(一) | 16 |
| 采用以太網的家居控制系統(二) | 17 |
| 采用RS485的家居控制系統 | 18 |
| 采用以太網、RS485的家居控制系統(一) | 19 |
| 采用以太網、RS485的家居控制系統(二) | 20 |

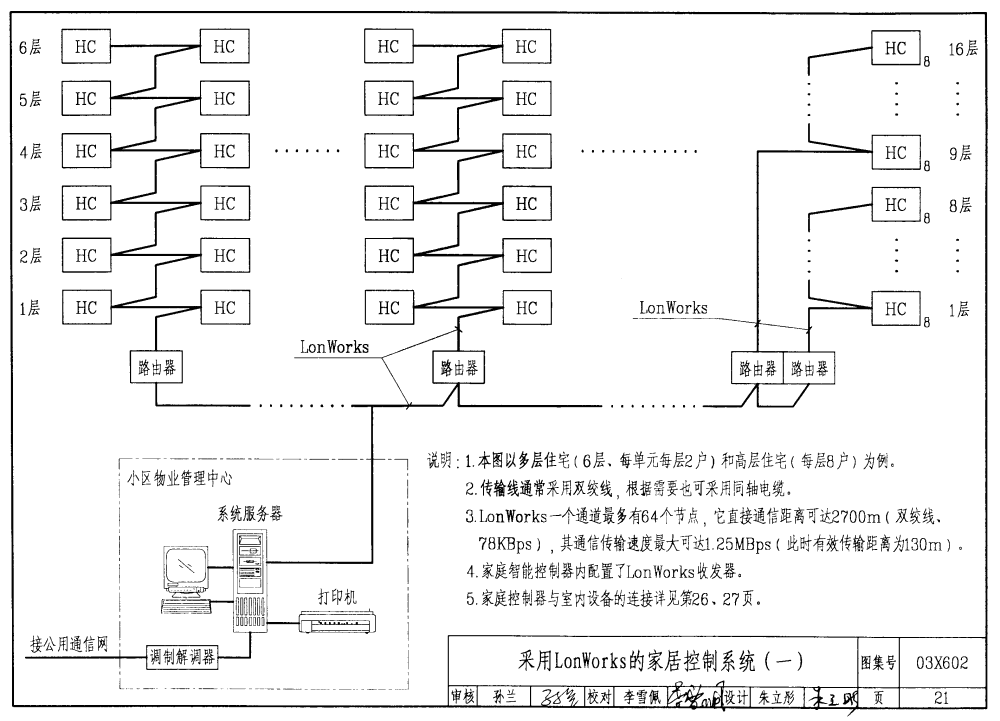

| 采用LonWorks的家居控制系統(一) | 21 |
| 采用LonWorks的家居控制系統(二) | 22 |
| 采用LonWorks的家居控制系統(三) | 23 |

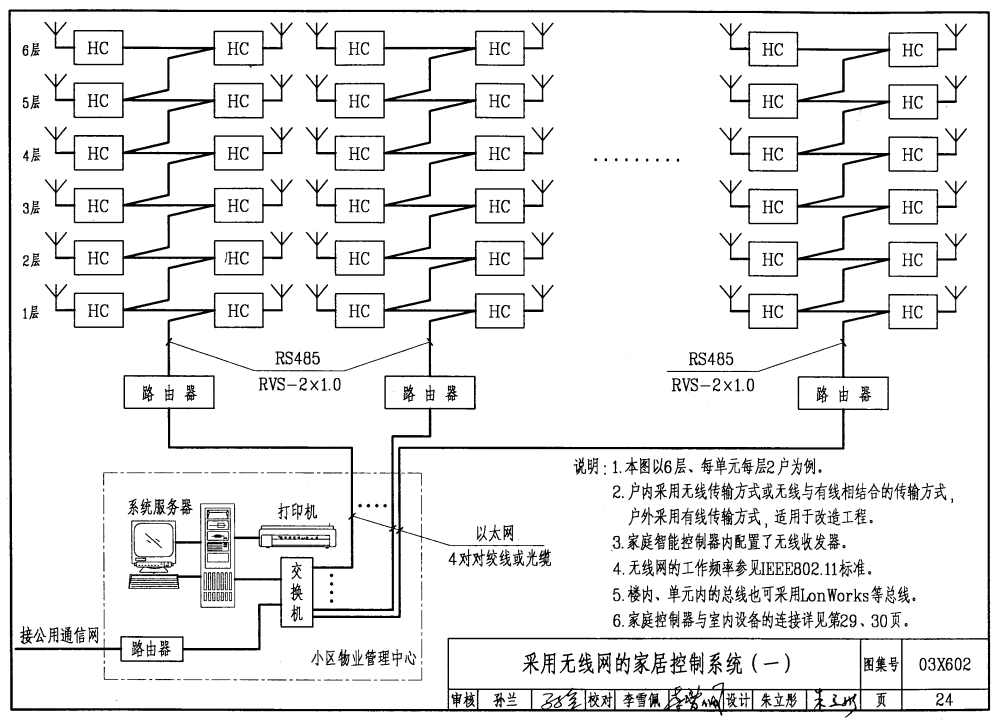

| 采用無線網的家居控制系統(一) | 24 |
| 采用無線網的家居控制系統(二) | 25 |
| 家庭控制器與室內設備的連接方式(一) | 26 |
| 家庭控制器與室內設備的連接方式(二) | 27 |
| 家庭控制器與室內設備的連接方式(三) | 28 |
| 家庭控制器與室內設備的連接方式(四) | 29 |
| 家庭控制器與室內設備的連接方式(五) | 30 |
| 家居控制系統的集中供電 | 31 |
| 家庭控制器與室內設備特性(一) | 32 |
| 家庭控制器與室內設備特性(二) | 33 |
| 三室戶型家居控制平面圖(一) | 34 |
| 三室戶型家居控制平面圖(二) | 35 |
| 三室戶型家居控制平面圖(三) | 36 |
| 三室戶型家庭控制器與室內設備的連接 | 37 |
| 復式結構一層家居控制平面圖(一) | 38 |
| 復式結構一層家居控制平面圖(二) | 39 |
| 復式結構一層家居控制平面圖(三) | 40 |
| 復式結構二層家居控制平面圖(一) | 41 |
| 復式結構二層家居控制平面圖(二) | 42 |
| 復式結構二層家居控制平面圖(三) | 43 |
| 復式結構家庭控制器與室內設備的連接 | 44 |
| 別墅一層家居控制平面圖(一)~(三) | 45 |
| 別墅二層家居控制平面圖(一)~(三) | 48 |
| 別墅三層家居控制平面圖(一)~(三) | 51 |
| 家庭控制器與別墅一層室內設備的連接 | 54 |
| 家庭控制器與別墅二層室內設備的連接 | 55 |
| 家庭控制器與別墅三層室內設備的連接 | 56 |
| 家庭控制器箱體在鋼筋混凝土墻上安裝方式 | 57 |
| 家庭控制器箱體在空心砌塊墻上安裝方式 | 58 |
| 家庭控制器箱體在輕質隔墻上暗裝方式 | 59 |
| 家庭控制器箱體在輕質隔墻上明裝方式 | 60 |
| 保護管進家庭控制器箱體做法 | 61 |
| 照明手控與遙控接線盒的安裝方式 | 62 |
| 空調機控制器與電源插座接線盒的安裝方式 | 63 |
| 接線盒在空心砌塊墻上暗裝方式 | 64 |
| 接線盒在空心砌塊墻上明裝方式 | 65 |
| 接線盒在空心砌塊墻上安裝示例 | 66 |
| 接線盒在輕質隔墻上安裝方式 | 67 |
| 相關技術資料 | |
| KX型家庭智能控制器的功能 | 68 |
| KX型家庭智能控制器的系統技術指標 | 69 |
| KX型路由器的功能及技術指標 | 70 |
| KX型家庭智能控制器的系統配置 | 71 |
| KX型家居控制系統主要設備安裝技術參數 | 72 |
