在推進建筑行業可持續發展，建筑產業轉型升級背景下，我國建筑業快速發展，建造能力不斷增強，新技術、新產品在各領域中都有了長足發展。鑒于近年來暖通動力專業常用儀表在產品類型、安裝應用方式等方面的革新和進步，國家建筑標準設計組織編制了16R405《暖通動力常用儀表安裝》國標圖，該圖集匯總、修編了已出版常用儀表相關國標圖集，并新增了符合行業發展需求的重點內容，新版圖集將于近日出版！

16R405《暖通動力常用儀表安裝》內容介紹

16R405《暖通動力常用儀表安裝》圖集充分體現節能、環保的編制理念，涉及的各類儀表種類齊全，具有實用性、便捷性和先進性特點，可以直接指導工程設計和施工安裝。

        內容包括：在一定壓力和溫度條件下流量儀表、熱/冷量儀表、溫度儀表、壓力儀表、濕度儀表、液位儀表的主要安裝方式的節點詳圖、材料表以及配件的大樣圖等。

        適用范圍：本圖集適用于民用建筑和一般工業建筑中的暖通動力常用儀表的設計選型和安裝。圖集適用的介質及其設計壓力和溫度為水 2.0MPa ，2～150℃；蒸汽 2.0MPa，200℃；常用氣體（壓縮空氣、O2、N2、CO2）1.6MPa ，0～80℃。

圖集新增及匯總修編內容

1、流量儀表（修編）

基于03R420《流量儀表管路安裝圖》進行修編，內容如下：

2、熱/冷量儀表（新增）

熱量表行業標準已出版8年多，提出了多種熱量表形式，隨著熱/冷量表的不斷更新和技術上的不斷突破，產品質量、測量方法、測量參數范圍等都有了較大的進步。為滿足行業發展需要，此次編制主要包含常用機械式熱/冷量表 、電磁熱/冷量表 、超聲波熱/冷量表、渦街熱/冷量表等內容。

3、溫度儀表（修編）

基于01R406《溫度儀表安裝圖》進行修編，內容如下：

4、壓力儀表（修編）

基于01R405《壓力表安裝圖》進行修編，內容如下：

5、濕度儀表（新增）

濕度儀表為新編內容： 在制冷空調自動控制系統中，經常需要測量空氣的相對濕度。常用的測濕方法根據測濕原理分為兩大類：熱力學測濕法、吸濕測濕法。

根據熱力學測濕法組成的濕度測量儀器稱為干濕球濕度計,其中的溫度表可以是普通的玻璃液體溫度表，也可以是鉑電阻溫度表，或者是熱電偶溫度表等。

吸濕法測濕用到的濕敏傳感元件都是利用隨著吸收水分子的多少，其電阻值或電容量將隨之發生相應變化這一性質來測量空氣的相對濕度。

6、液位儀表（修編）

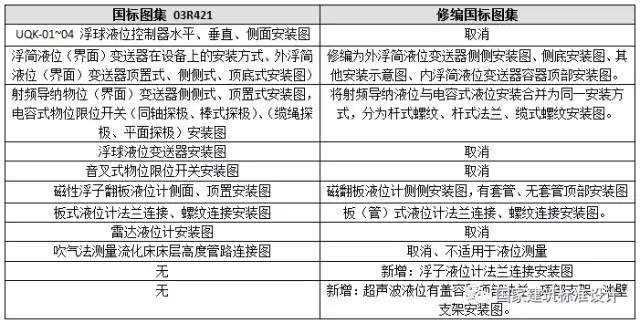

基于03R421《物（液）位儀表安裝圖》進行修編，內容如下：

新 圖 示 例

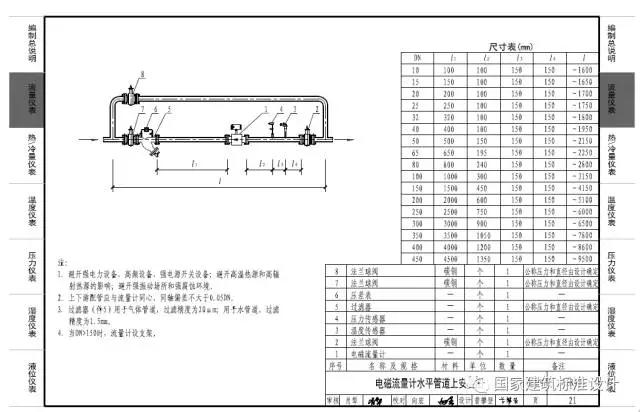

1. 電磁流量計是此次修編新增加的流量計類型。

此流量計可實現數字頻率和數字脈沖的遠傳傳輸，集成度高，安裝簡便，特別適用于與二次顯示儀，PLC、DCS計算機控制系統配合使用。

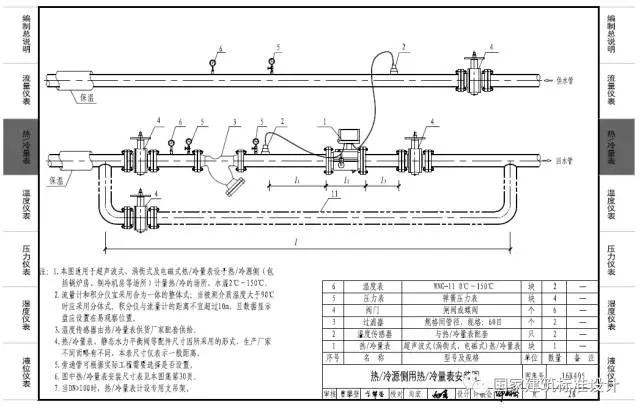

2. 熱/冷量儀表是本圖集新增內容。

根據《中華人民共和國節約能源法》的原則規定：“新建居住建筑的集中采暖系統推行采用熱量計量裝置，實行供熱計量收費”。《供熱計量技術規程》JGJ173-2009的4.1.1條規定“熱源和熱力站的供熱量應采用熱量測量裝置加以計量監測”。本圖不僅適用于熱源還適用于冷源對冷量的計量監測。

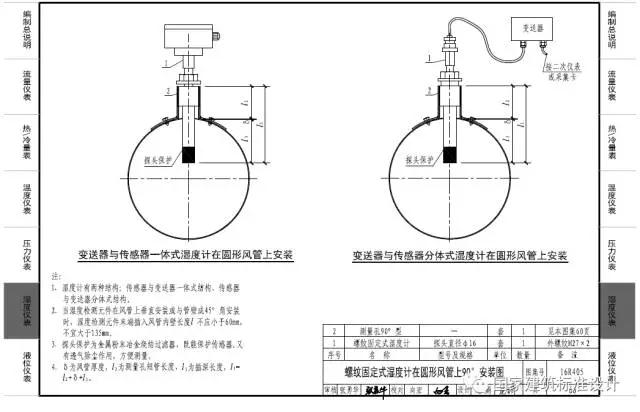

3. 濕度儀表本圖集新增內容

濕度儀表已在我國使用多年，以前沒有相應的安裝標準圖集，本次編制新增了相關內容。在制冷空調自動控制系統中，經常需要測量空氣的相對濕度，本頁所示濕度計可實現遠傳功能。
