裝配式建筑是建造方式的重大變革，是我國推進供給側結構性改革和新型城鎮化發展的重要舉措，也是建筑業實現轉型升級的重要途徑。近年，為滿足行業發展需要，中國建筑標準設計研究院組織相關單位，構建了“建筑產業現代化國家建筑標準設計體系”，并出版了一系列圖集，其中16J110-2、16G333《預制混凝土外墻掛板(一)》國標圖集將于近期出版！

16J110-2、16G333《預制混凝土外墻掛板(一)》

本圖集為建筑產業現代化國家建筑標準設計專項編制項目，在08SG333、08SJ110-2《預制混凝土外墻掛板》的基礎上進行了修編，符合當前國家裝配式建筑發展需要。

圖集中的外墻掛板材料采用普通混凝土或輕骨料混凝土，飾面包括面磚飾面、石材飾面、涂料飾面、裝飾混凝土飾面等類型，要求飾面材料具有良好的耐久性、安全性和環保性。適用于抗震設防烈度≤8度地區裝配在鋼結構或混凝土結構上的非承重外墻圍護掛板或裝飾板。

圖集內容包括：預制混凝土外墻掛板的建筑構造、結構連接構造及典型外墻掛板構件圖。圖集包含建筑專業和結構專業兩部分，其中建筑方面提供了外墻掛板熱工性能指標、保溫做法、防水做法、建筑墻身剖面詳圖等內容，直接提供設計人員選用；結構方面提供了構件及連接的設計原則、結構連接構造、連接件和預埋件構造、典型板配筋示意等內容，設計人員可選用合適的連接構造形式并經過計算完成墻板、預埋件、連接件的設計。

圖集示例

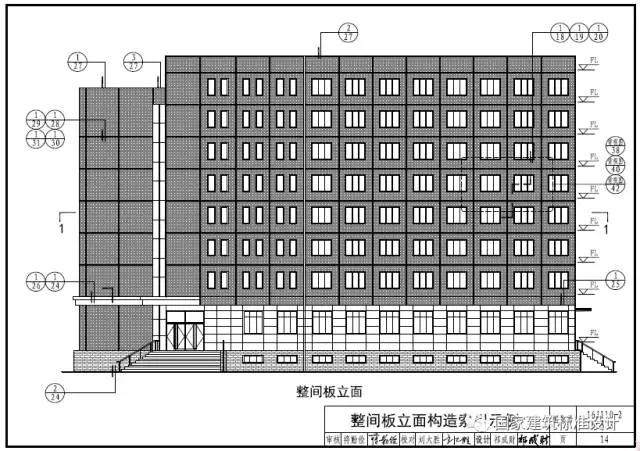

1. 預制混凝土外墻掛板按照建筑外墻功能定位可分為圍護板系統和裝飾板系統，其中圍護板系統又可按建筑立面特征劃分為整間板系統、橫條板系統、豎條板系統等；各系統的板型劃分及設計參數要求見下圖。

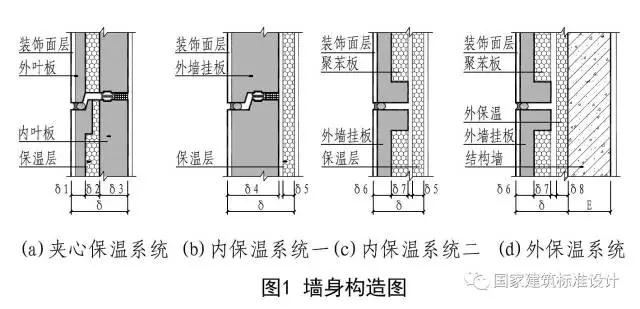

2. 預制混凝土外墻掛板工程的墻身構造按保溫類型劃分見下圖。

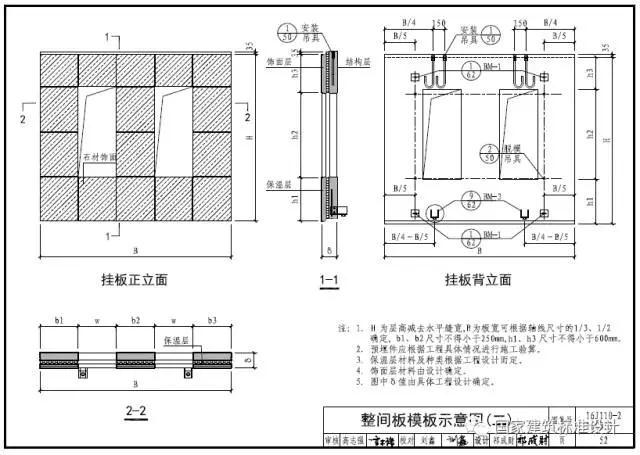

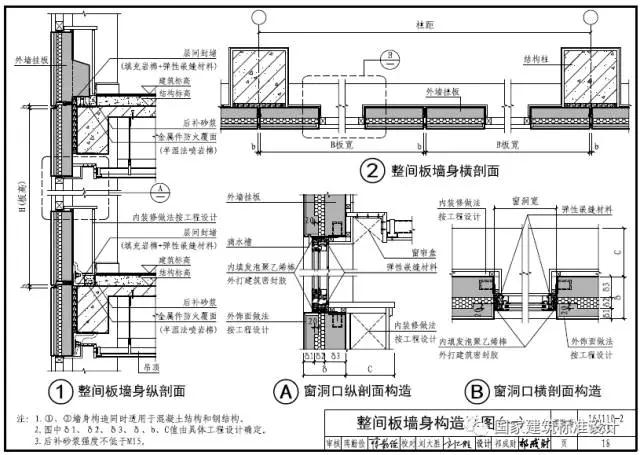

3. 圖集對于各板型的常規部位和特殊部位，給出了詳細的墻身構造及連接構造，同時給出了模板和配筋示意圖，滿足了設計和施工使用需求。
