導  讀

日前，北京市住房和城鄉建設委員會和北京市規劃和國土資源管理委員會聯合印發《北京市保障性住房預制裝配式構件標準化技術要求》，用以規范北京市保障性住房預制裝配式構件的規格和種類，達到預制裝配式混凝土構件及內裝工業化部品的標準化和模數化，縮短生產周期、降低成本、提升質量，最終實現促進北京市住宅產業化統籌協調有序發展的目標。以下為全文主要內容：

一、根據現行規范和標準，結合北京市的特點，對構件的規格和尺寸進行規范。

二、根據國家建筑標準設計圖集《鋼筋混凝土板式樓梯》（15G367-1），對預制鋼筋混凝土板式樓梯提出以下技術要求：

（一）預制樓梯宜一端設置固定鉸，另一端設置滑動鉸，其轉動及滑動變形能力應滿足結構層間變形的要求，且預制樓梯端部在支承構件上的最小擱置長度應符合《裝配式混凝土結構技術規程》JGJ1-2014的要求:

 （二）樓梯間凈寬宜采用2500、2600mm。

  構件編號按照下表選用：

（三）國家建筑標準設計圖集《鋼筋混凝土板式樓梯》（15G367-1）中，對剪刀梯情況下，防火隔墻的處理并無明確闡述。目前，北京市有2種常用做法可供參考：防火隔墻自承重落至于基礎之上（防火隔墻厚度不宜小于140mm，建議采用2600mm凈寬樓梯）、防火隔墻分段擱置于預制梯段板之上。

三、根據《裝配式混凝土結構技術規程》JGJ1-2014、《裝配式剪力墻結構設計規程》DB11/ 1003—2013 ，對桁架鋼筋混凝土疊合板提出以下技術要求：

注：當現澆層中不布置機電管線時，其厚度可以采用50mm；當現澆層中布置機電管線時，其厚度不宜小于60mm；當現澆層中布置機電管線且有交叉重疊時，推薦其厚度采用70mm。

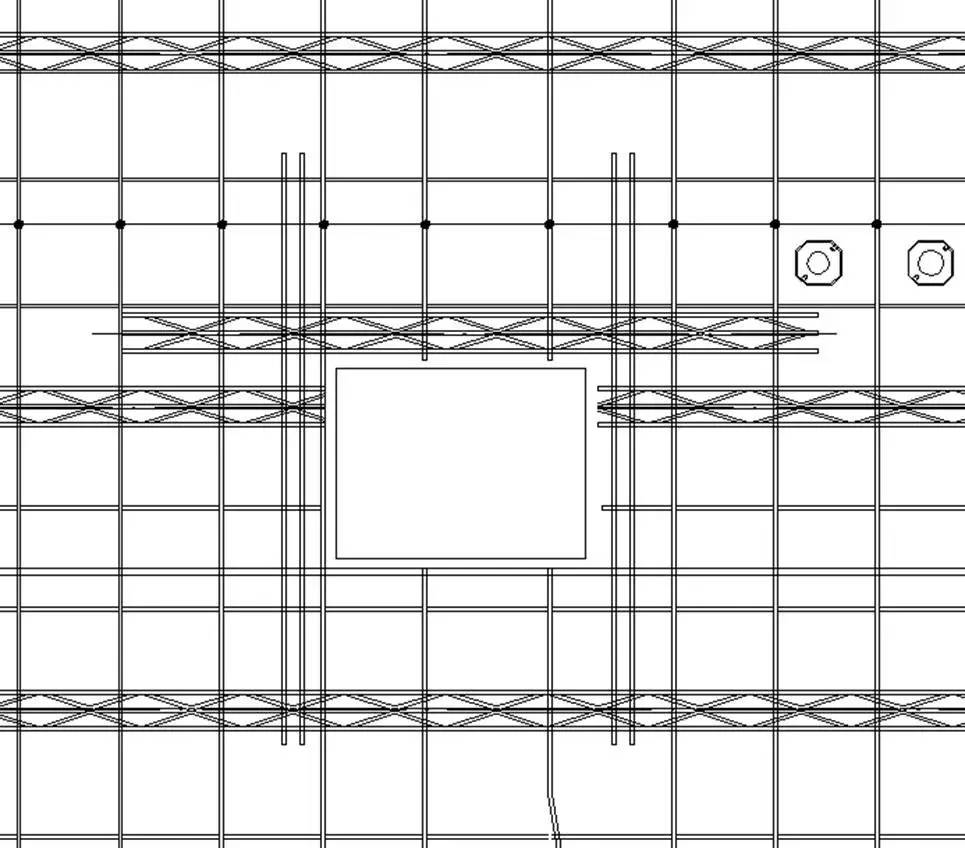

（一）預制板開孔補強措施。

1. 各專業應協同設計，在滿足使用功能的前提下，可將洞口的位置予以微調，避開桁架鋼筋；

2. 當開洞位置無法避開桁架鋼筋，需要截斷桁架鋼筋時，桁架鋼筋補強措施可參考受力鋼筋的補強方法，附加桁架鋼筋與被截斷桁架鋼筋搭接長度不小于500mm；受力鋼筋的補強方法詳見《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、梁、板）》11G101-1；

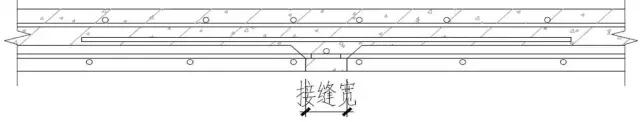

（二）疊合板接縫尺寸


按單向板設計的疊合板，其接縫構造可按《裝配式混凝土結構技術規程》（JGJ1-2014）或《裝配式剪力墻結構設計規程》（DB11/1003-2013），疊合板之間預留一定寬度的后澆帶，帶寬宜為40mm～200mm之間。疊合板劃分宜優先選用2M、3M模數。

雙向疊合板側的整體式接縫宜設置在疊合板的次要受力方向上，疊合板接縫宜避開最大彎矩截面，接縫可采用后澆帶形式，構造要求符合《裝配式混凝土結構技術規程》（JGJ1-2014）或《裝配式剪力墻結構設計規程》（DB11/1003-2013）規定。

（三）預制預應力帶肋底板混凝土疊合樓板

預制預應力帶肋底板混凝土疊合樓板適用于環境類別為一類、二a類，且抗震設防烈度小于或等于9度地區的一般工業與民用建筑樓板。

有關預制預應力帶肋底板混凝土疊合樓板的設計、施工及驗收，除符合《預制帶肋底板混凝土疊合樓板技術規程》（JGJ/T 258-2011）、《建筑防火設計規范》的相關規定外，尚應符合國家現行有關標準的規定。相關節點可以參照華北標BGZ系列專項圖集《PK預應力混凝土疊合板（13BGZ2-1）》執行。

四、根據國家建筑標準設計圖集《預制鋼筋混凝土陽臺板、空調板及女兒墻》（15G368-1），對預制鋼筋混凝土陽臺板、空調板選用原則提出以下技術要求：

（一）預制鋼筋混凝土陽臺板、空調板，應優先選用圖集《預制鋼筋混凝土陽臺板、空調板及女兒墻（15G368-1）》的做法，如遇特殊情況需補充規格，新增規格應在該圖集的優先尺寸下按模數增減尺寸。

（二）同一建筑單體，預制陽臺板、預制空調板規格均不宜超過2種。

（三）預制陽臺板長度，宜選用陽臺長度 1210mm的規格。

（四）預制陽臺板寬度，宜采用3M（即300mm）的整數倍數。

（五）預制陽臺板封邊高度，宜選用封邊高度400mm、1200mm的規格。

（六）預制空調板，宜選用長度840mm，寬度1200mm的空調板。

五、根據《裝配式混凝土結構技術規程》JGJ1-2014或《裝配式剪力墻結構設計規程》DB11/ 1003—2013及現行行業標準《鋼筋連接用灌漿套筒》JG/T398-2012和《鋼筋套筒灌漿連接應用技術規程》JGJ355-2015，對預制混凝土夾心保溫外墻板提出以下技術要求：

 （一）預制夾心保溫外墻板中的保溫層應連續，厚度滿足節能設計要求。保溫材料燃燒性能、導熱系數、體積比吸水率應滿足現行國家標準《裝配式混凝土結構技術規程》JGJ1-2014的規定。

（二）預制夾心保溫外墻板為非組合受力的預制混凝土承重外墻板，且外葉墻板應與結構主體可靠連接。

六、預制裝配式部品部件其他技術要求

（一）保障性住房推廣裝配式裝修，遵循“模數化、標準化、部品化”原則。主體結構與內裝部品、部件、構配件之間應實現模數協調、接口標準化，提前預留、預埋接口，干法施工。推廣使用集成吊頂、輕質隔墻、復合地面、集成衛浴、集成廚房等工業化生產的部品及成套集成技術。

（二）門窗安裝應確保連接的可靠性和密閉性。門窗洞口尺寸宜采用基本模數M（1M=100mm）的倍數，鼓勵使用集遮陽、導水、保溫等復合功能于一體的窗部品。

（三）穿預制混凝土構件的管線應預留或預埋套管，穿預制樓板的管道應預留洞。
