近年來，暴雨、特大暴雨等極端天氣頻發，我國很多城市都遭遇了洪澇災害，給城市居民生命財產和經濟帶來巨大損失。2013年以來，國務院先后印發了一系列加強城市基礎設施建設，防治城市內澇、保障城市安全的指導意見，海綿城市建設已上升為國家戰略。“十三五”期間，補齊城市建設短板，轉變城市建設方式，加強海綿城市建設，仍是我國高速城鎮化發展進程中，做好城市基礎設施建設、生態建設，打造新型、可持續發展型城市的一項重要工作。

       國家建筑標準設計作為建筑工程領域重要的通用技術文件，自出版至今60多年來，共編制了國家建筑標準設計圖集1900多項，內容涉及建筑工程的各個方面，在工程建設中得到了廣泛應用，對保證工程質量、提高效率、節約資源、降低成本、促進行業技術進步發揮了重要的作用。

       2013年隨著我國首批16個海綿城市試點發布，全國掀起了海綿城市建設高潮。為服務我國工程建設行業發展需要，解決海綿城市興建初期標準缺失、各專業協同困難等問題。中國建筑標準設計研究院受住建部委托，組織構建發布了“海綿城市建設標準設計體系”，并出版了系列圖集。

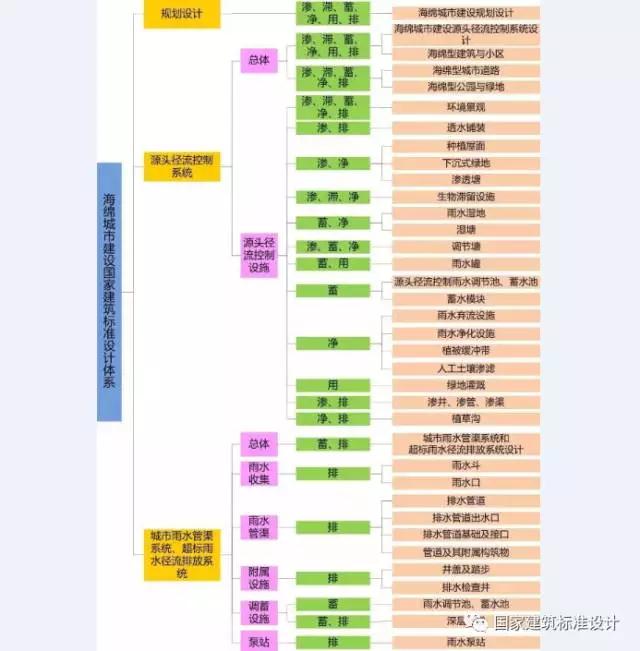

海綿城市建設標準設計體系

       海綿城市建設國家建筑標準設計體系包括三大部分，即：1.源頭徑流控制系統；2.城市雨水管渠系統；3.超標雨水徑流排放系統。

海綿城市建設系列國標圖集

        通過“海綿城市建設國家建筑標準設計體系”構建過程對我國相關標準圖集的研究，結合國外海綿城市建設發展經驗，標準院將按計劃出版海綿城市建設系列國標圖集。圖集內容將覆蓋規劃設計、設計施工安裝等多方面，以工程技術人員更易理解的語言，更實用、易操作的詳細內容，解決海綿城市具體怎么做的問題。

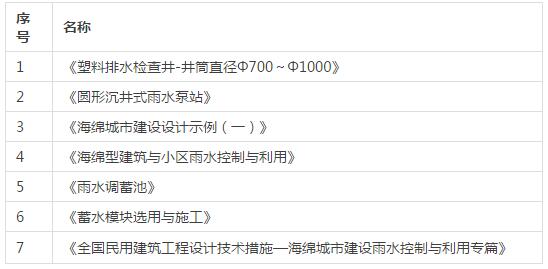

  即將出版圖集

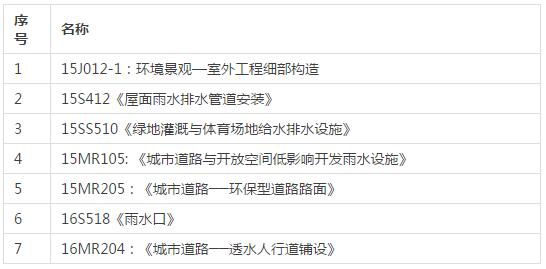

 已發布國標圖集賞析

15J012-1：《環境景觀—室外工程細部構造》

 主要內容：道路、透水鋪裝、臺階、花（樹）池、景墻、廊架、水池、駁岸、瀑布、跌水、旱噴、鏡面水池、景觀橋、坐凳、汀步、車擋、排水溝、排鹽堿措施、雨水生態技術及常用材料主要性能表等，供設計人員直接選用。

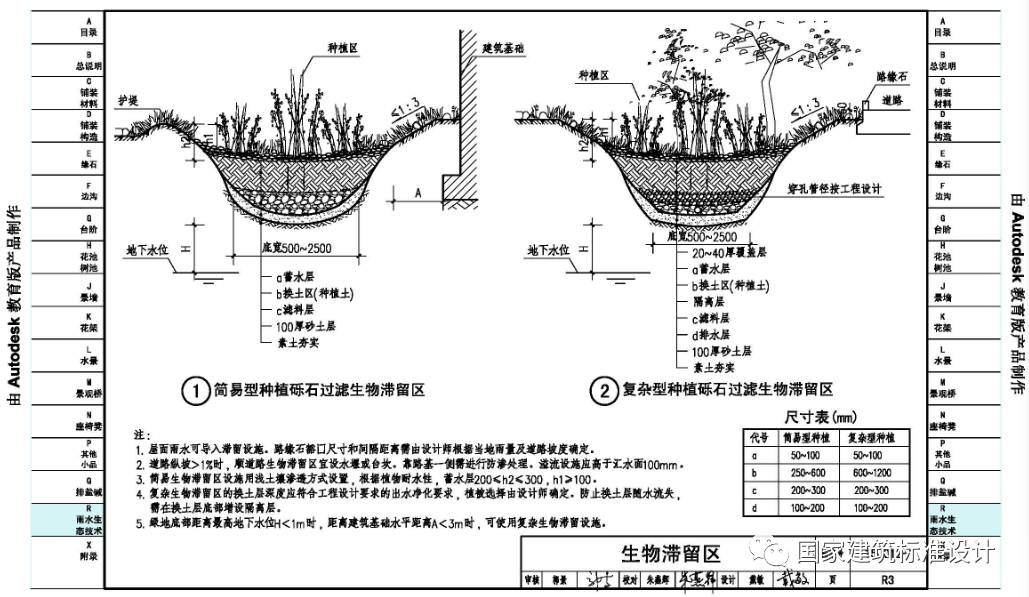

圖一：生物滯留區

適合于停車場、沿高速公路和道路排水洼地，也可作為大面積硬化區中的綠島。分為簡易型、復雜型。復雜大型的生物滯留區，景觀植被需要喬灌草的搭配，本土植物優先。

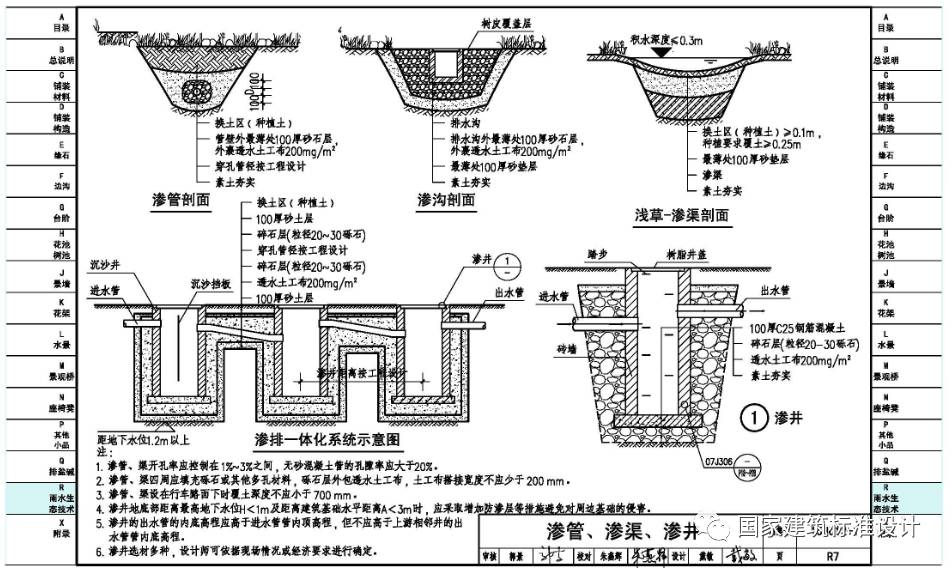

圖二：滲管、滲渠、滲井

是指具有滲透功能的雨水管、渠，可采用穿孔塑料管、無砂混凝土管、渠和礫（碎）石等材料組合而成。滲管、渠應設置植草溝、沉淀（砂）池等預處理設施。滲井通過井壁和井底進行雨水下滲，可在滲井周圍設置水平滲排管，并在滲排管周圍鋪設礫（碎）石，形成輻射滲井。

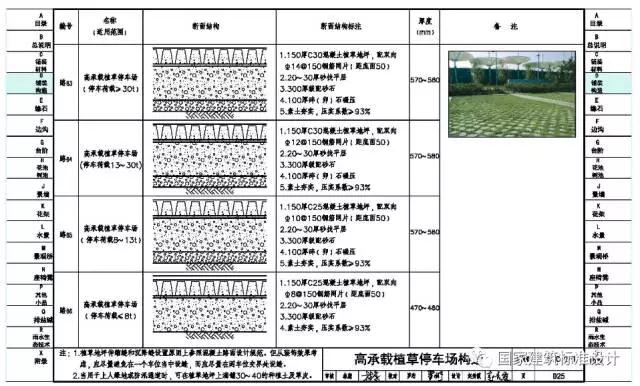

圖三：高承載植草停車場構造

按承載能力小于等于8t、8t~13t、13t~30t、大于等于30t分別給出植草停車場的構造，可滿足一般小汽車、消防救援車停車要求。

 15S412《屋面雨水排水管道安裝》

主要內容：包括高密度聚乙烯管（HDPE）、聚丙烯（PP）、不銹鋼管、涂塑復合管、高抗沖雨水管等建筑屋面雨水排水管道的主要技術性能、安裝圖及其注意事項、管道連接做法、管道附件和配件；室內密閉檢查井、室外消能井安裝做法。

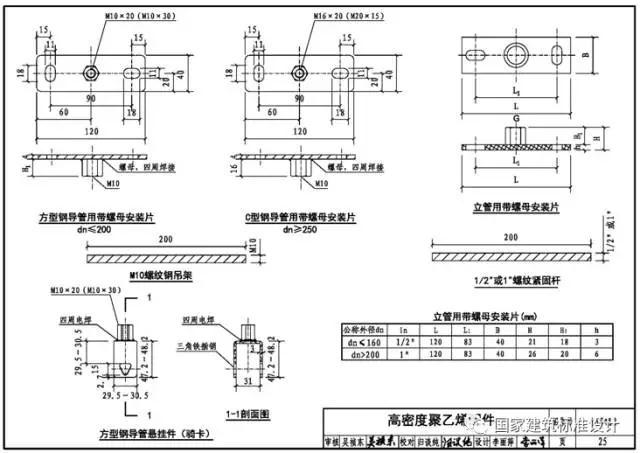

圖一：高密度聚乙烯配件

不同生產企業的螺栓規格不盡相同，圖中以括號形式表達其不同

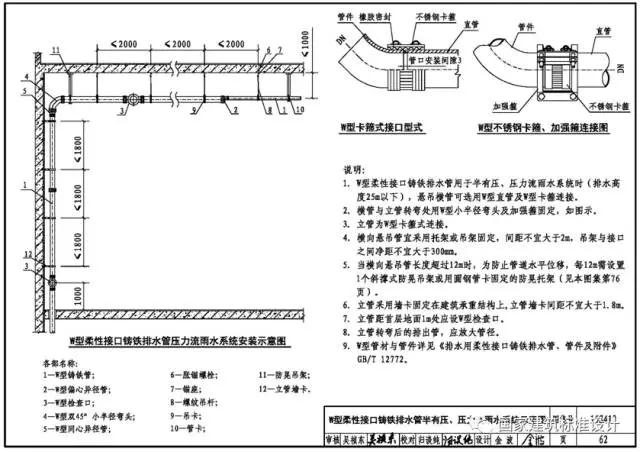

        圖二：W型柔性接口鑄鐵排水管半有壓、壓力流屋面雨水排水系統示意圖

圖集還編入了A型B級雙承管件和B-Ⅱ型柔性接口鑄鐵排水管。建議適用的排水高度上限：A型-70m、 B型-50m、 W型-25m

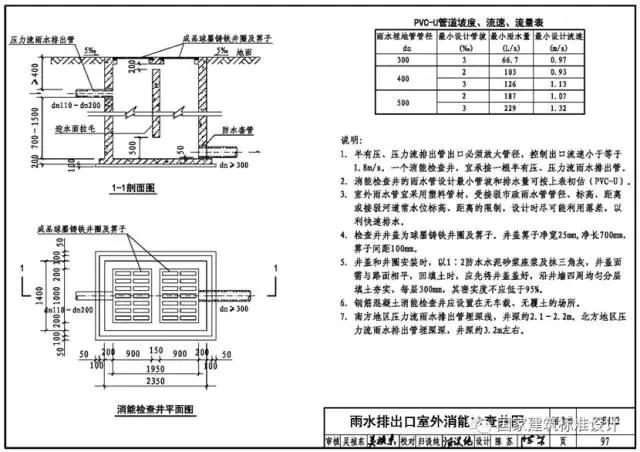

圖三：雨水排出口室外消能檢查井圖

滿管壓力流排水管系出口水流速度不宜大于1.8m/s,否則應采取消能措施

15SS510《綠地灌溉與體育場地給水排水設施》

主要內容：包括綠地灌溉以建筑小區、校園區和獨立公共建筑周圍綠地為主，兼顧道路隔離綠化等給水排水工程；建筑屋面和地下室頂板綠地給水排水工程；體育運動場綠地以足球場、網球場、曲棍球場、壘球場為主，兼顧高分子和成面層的類似運動場地的給水排水工程；線形成品排水溝的選用及安裝。

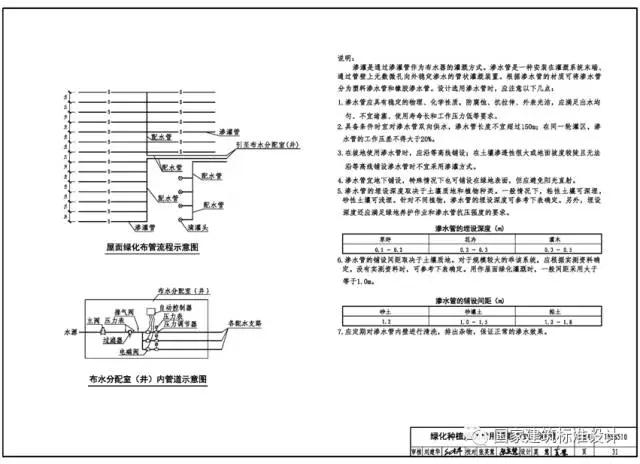

圖一：綠化種植屋面常用灌溉方式—滲灌

介紹滲透管的材料要求、埋設深度、鋪設間距

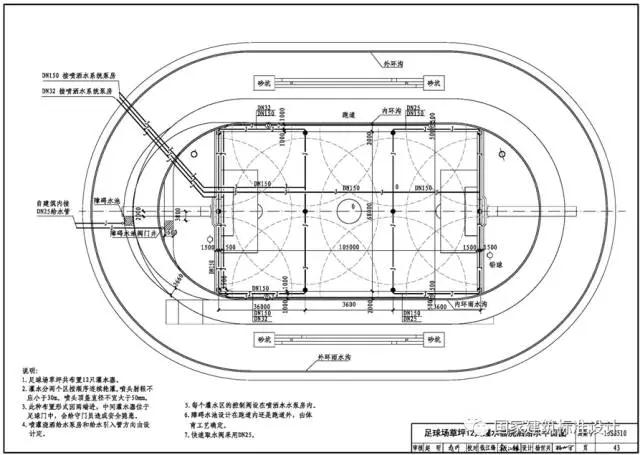

圖二：足球場草坪12只灌水器澆灑給水平面圖

此種布置形式灌水器數量較少，間距較大，要求灌水器射程不小于30m

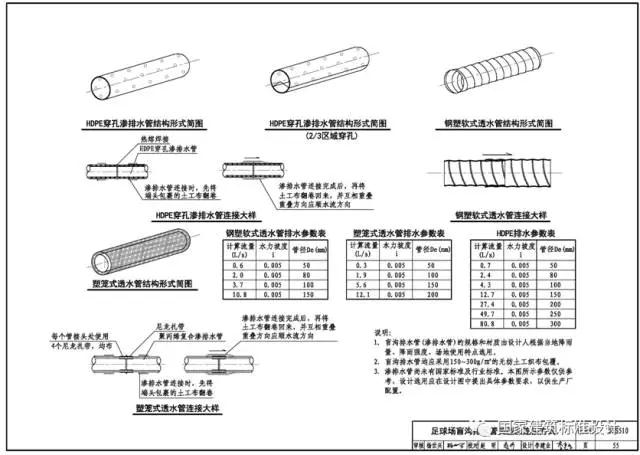

圖三：足球場盲溝排水管類型及連接方式

滲排水管尚未有國家或行業標準，本圖所示參數僅供參考，設計選用應在設計圖中提出具體參數要求，以供生產廠配置

 16S518《雨水口》

主要內容：磚砌體雨水口、混凝土模塊砌體雨水口、預制混凝土裝配式雨水口；不同井體材料的平箅式、偏溝式、聯合式、立箅式的安裝圖；球墨鑄鐵雨水箅子及井圈、球墨鑄鐵復合樹脂雨水箅子及井圈、防沉降球墨鑄鐵雨水箅子及井圈、鋼格板雨水箅子及井圈等典型外形圖；雨水口過流曲線圖。

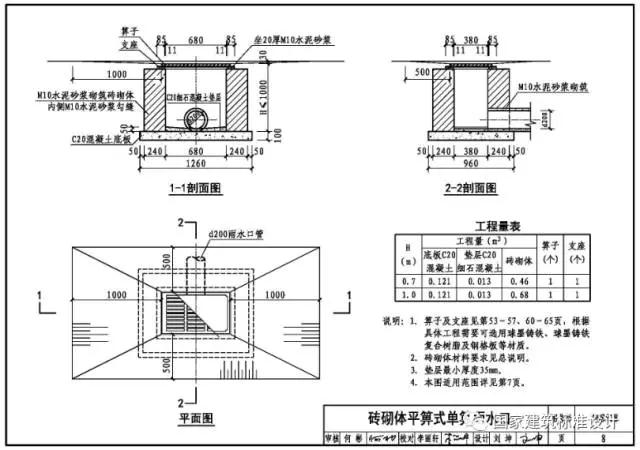

圖一：磚砌體平箅式單箅雨水口安裝圖

體現雨水口各部分安裝詳細尺寸，安裝工程量表，可按圖進行設計選用、概預算、施工等

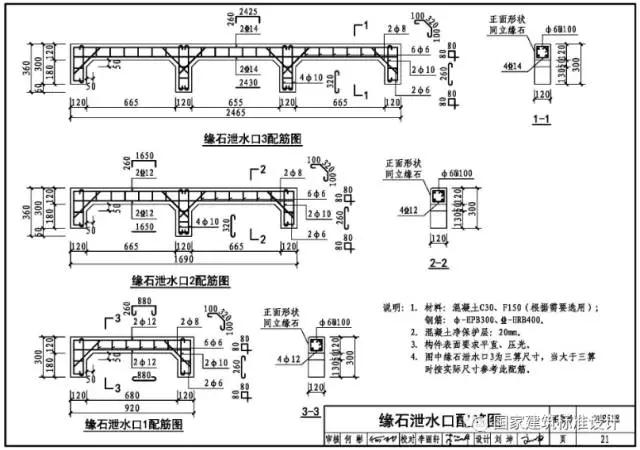

圖二：緣石泄水口配筋圖

體現緣石泄水口配筋及制作尺寸，可按圖進行概預算、預制生產等

圖三：平箅式雨水口過流曲線

按雨水口實際使用工況測定繪制，為雨水口需進行詳細流量計算時提供數據支撐

15MR105: 《城市道路與開放空間低影響開發雨水設施》

主要內容：城市道路與開放空間用地范圍內的雨水控制與利用工程所能采用的滲、滯、蓄、凈、用、排等多種技術措施，通過總體設計、設施組合、單項設施三個方面，提供了滿足不同階段和深度要求的內容。

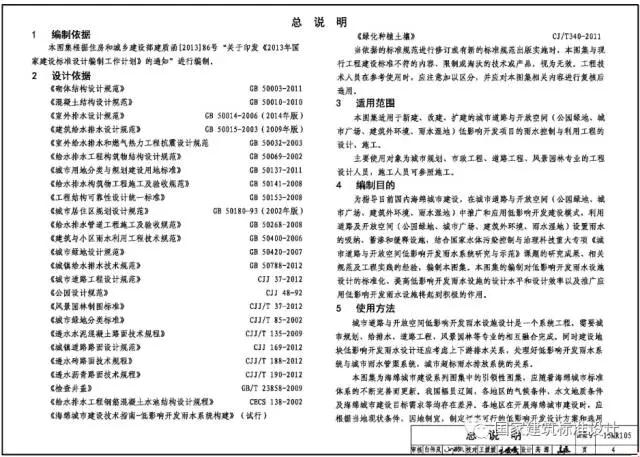

圖一：總說明

給出了在編制本圖集的過程中所使用到的現行國家及行業標準、圖集的適用范圍、編制目的、使用方法等，引領圖集使用者正確使用圖集

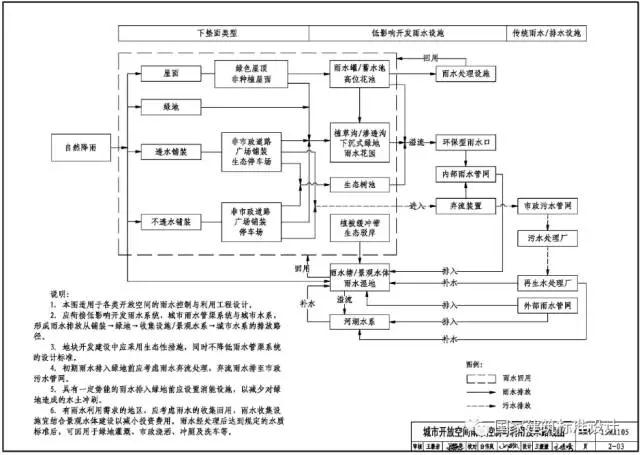

圖二：城市開放空間雨水控制與利用技術路線圖

適用于各類開放空間的雨水控制與利用工程的設計

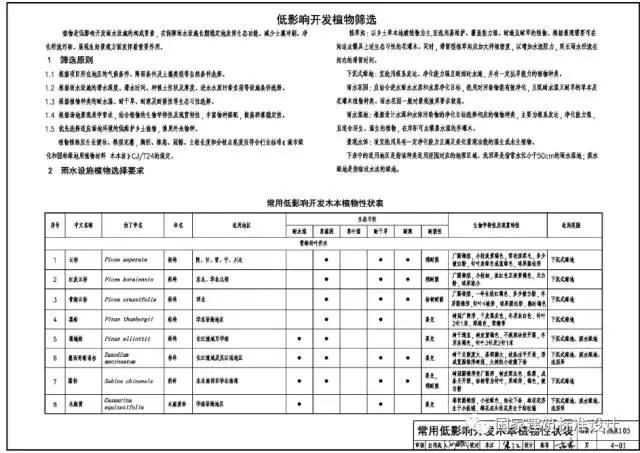

圖三：常用低影響開發木本植物形狀表

提供了適用于全國不同地區、滿足不同雨水設施要求和景觀需求的植物種類，方便圖集使用者選用，以保證雨水設施持續發揮良好的生態功能

16MR204：《城市道路──透水人行道鋪設》

主要內容：本圖集收入了透水磚路面、透水水泥混凝土路面、透水瀝青混凝土路面三種路面結構；基層材料采用剛性材料（透水水泥混凝土）、半剛性材料（透水水泥穩定碎石）、柔性材料（級配碎石、級配砂礫、排水式瀝青穩定碎石等）；人行道、步行街等按人群荷載標準設計；停車場、廣場、小區道路、非機動車道等按輕型荷載標準設計。

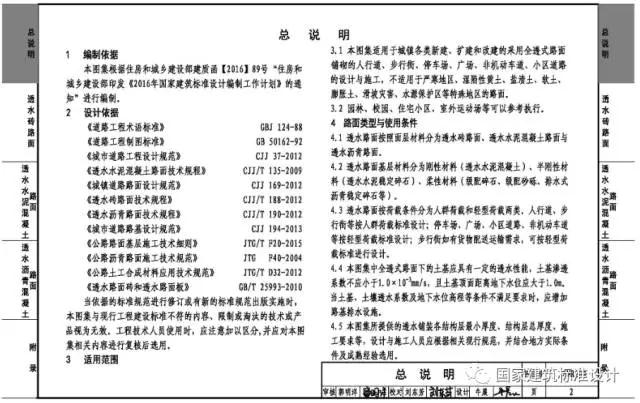

圖一：總說明

給出了在編制本圖集的過程中所使用到的現行國家及行業標準、圖集的適用范圍、圖集中介紹的各種路面類型及使用條件、結構設計要求、總體設計要求，引領圖集使用者正確使用圖集

圖二：透水鋪裝主要設計參數表

給出了透水磚路面、透水水泥混凝土路面、透水瀝青混凝土路面三種透水路面的抗壓強度、抗折強度、連續孔隙率、透水系數，使用者可直接查表選用各種參數

圖三：結構計算示例

包括：按強度確定透水結構的厚度、透水鋪裝防凍厚度驗算、透水儲水能力驗算，主要說明在路面結構設計中應進行哪些計算及計算步驟

 15MR205：《城市道路──環保型道路路面》

主要內容：透水路面、橡膠瀝青路面、溫拌瀝青混合料路面、再生瀝青路面和舊水泥混凝土加鋪瀝青面層等路面的結構設計圖、施工說明。

圖一：  總說明

給出了在編制本圖集的過程中所使用到的現行國家及行業標準、圖集的適用范圍、圖集中介紹的各種路面類型及使用條件，引領圖集使用者正確使用圖集

圖二：  舊水泥混凝土路面加鋪瀝青面層Ⅱ型設計圖

是本圖集中各種設計圖中的一張，從本圖中可看出圖集的編制方法

圖三： 附錄 環保型道路路面設計參數參考值表

使用者在設計各種瀝青路面時可方便的從圖表中查出所需數據

更多內容請參看圖集原文
