伴隨著科技的進步和發展，建筑行業向更加智能、信息化和集成管理的時代邁進。不久前，住建部發布了《2016-2020年建筑業信息化發展綱要》(以下簡稱“綱要”)，明確指出“十三五”時期建筑業信息化發展目標為“全面提高建筑業信息化水平，著力增強BIM、大數據、智能化、移動通訊、云計算、物聯網等信息技術集成應用能力。”自此，BIM技術應用上升到了國家發展戰略高度。

建筑信息模型（BIM）

指創建并利用數字化模型對建設工程項目的設計、建造和運營全過程進行管理和優化的過程、方法和技術。BIM是目前完成建筑全生命周期各類工作的最優秀解決方案。在建筑項目設計中實施BIM能夠有效的提高項目設計質量和工作效率，減少后續施工期間的洽商和返工，保障施工周期，節約項目資金。

現階段在建筑電氣領域缺乏必要的BIM建筑電氣設計標準，BIM建筑電氣信息化還不夠完善。為了規范BIM建筑信息模型的發展，國家建筑標準設計根據我國建筑電氣行業現狀，參考國外BIM建筑電氣標準，組織編制了DX012 BIM建筑電氣標準設計系列圖集，其中第一本《BIM建筑電氣常用構件參數》將于近日出版！

《BIM建筑電氣常用構件參數》圖集

 主要內容包括以下幾方面：

 建筑電氣信息模型常用設備分類和編碼: 用于實現建筑工程信息的交換、流通和共享，是信息管理和信息應用的基礎。

       建筑電氣信息模型常用圖形符號（圖例）:主要用于模型導出二維圖紙的表述示意。

       建筑電氣信息模型常用構件的幾何參數、屬性參數、3D圖片、2D圖形符號:是本圖集的核心，通過信息傳遞，創造基礎信息條件等。

       BIM建筑電氣信息模型輸出文件的圖紙表達示意:是BIM電氣設計提交成果由模型導出的圖紙設計文件，要求完全滿足《建筑工程設計文件編制深度規定》（2016年版）。

       適用范圍

本圖集適用于民用及一般工業建筑BIM建筑電氣工程設計、施工和運維，工業建筑BIM建筑電氣工程設計、施工和運維可參考使用。

       編制目的

 搭建覆蓋建筑設計、施工和運維等各環節，全生命周期的BIM基礎數據庫（族庫）。

 BIM基礎數據庫（族庫）在建模過程中可以直接導入，在項目的不同階段，數據庫（族庫）可以根據需要更新和修改，大大提升工作效率。

 助力項目實施過程中的不同單位間數據協同共享和集成化管理。

綜合目前我國重要標準、規范，提供專業技術支撐。

《BIM建筑電氣常用構件參數》圖集示例

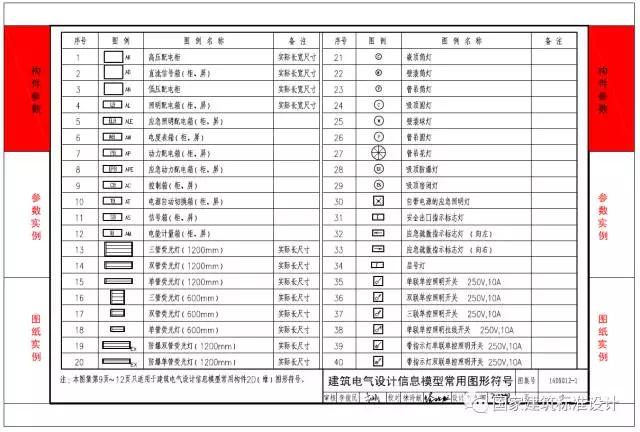

示例一：建筑電氣設計信息模型常用圖形符號

（用于模型導出二維圖紙時電氣設備的圖例）

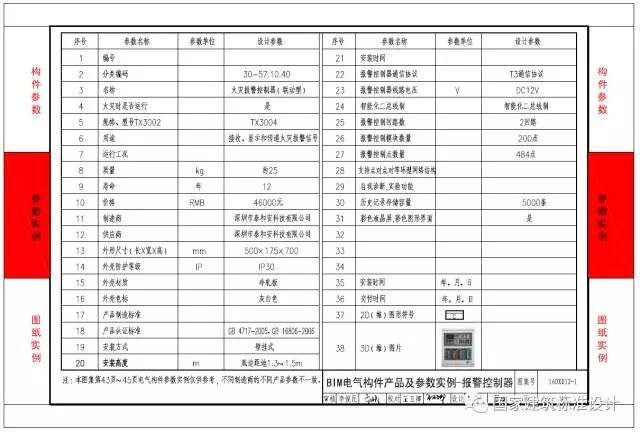

示例二：BIM電氣構件產品及參數示例—報警控制器

（報警控制器的詳細數據，在工程的不同階段可以修改和補充）
