裝配式混凝土剪力墻結構住宅系列國標圖集解析

編輯：管理員
發表時間：2015年6月19日
瀏覽次數：31581

摘要：在住房和城鄉建設部工程質量安全監管司的直接領導下，近期中國建筑標準設計研究院牽頭組織國內設計、科研、施工、構件生產和住宅開發等50多家建筑產業化領軍企業，歷時8個月，順利完成建筑產業現代化國家建筑標準設計專項工作計劃（第一批）9本圖集的編制工作。本文從圖集編制思路及設計選用等方面出發，對該套裝配式混凝土剪力墻結構住宅系列國標圖集進行解析，用以指導圖集在實際工程中的應用。

關鍵詞：編制思路設計選用裝配式混凝土剪力墻結構住宅系列國標圖集

1．前言

近年來，建筑產業現代化的呼聲越來越高，國家政策方面住房和城鄉建設部出臺多個文件要求“大力推進建筑產業現代化的發展”，各地方政府也相繼出臺相關的鼓勵政策，建筑產業化的發展可謂蒸蒸日上。但在具體實施過程中仍然存在著各種各樣的問題，通過大范圍的調研，發現很多設計、施工、構件加工企業都存在技術盲點，不少單位還不知道怎么做，有些工程的設計、施工甚至存在安全隱患，嚴重制約了建筑產業化的健康快速發展。這些都表明建筑產業現代化目前的技術支撐體系還并不完善，住建部在2014年7月頒發的《關于推進建筑業發展和改革的若干意見》中要求制定完善有關標準，組織編制相應標準設計圖集，指導建立標準化部品構件體系，用以促進建筑業發展方式轉變。

2．裝配式混凝土剪力墻結構住宅國標設計體系

在這樣的背景下，中國建筑標準設計研究院在住建部的領導下構建了“建筑產業現代化國家建筑標準設計體系”，同時針對目前國內應用量大面廣的裝配式混凝土剪力墻結構住宅構建了“裝配式混凝土剪力墻結構住宅國標設計體系”先行實施。

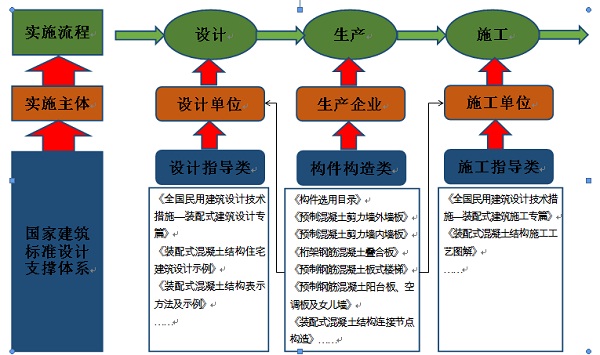

圖1 裝配式混凝土剪力墻結構住宅國標設計體系

該體系緊扣裝配式混凝土剪力墻住宅實施過程中設計、生產、施工三個主要技術環節，針對其實施主體即設計單位、生產企業、施工企業進行構建，通過設計指導、構件構造、施工指導三類國標設計文件全方位提供技術支撐（見圖1），從設計標準化、構件模數化、施工規范化三個方面指導設計、生產、施工人員。

其中設計指導類圖集幫助設計人員掌握裝配式混凝土結構設計的各個環節、了解標準化設計思路、規范設計表達、提高設計質量和效率；通用構件圖集一方面供設計人員按照“選用標準構件”的方法進行裝配式混凝土剪力墻結構住宅設計，另一方面供全國構件生產企業進行生產和加工，提高標準化、通用化水平，規范構件生產加工質量，真正實現產業化；連接構造圖集將規范施工安裝，指導現場施工，確保工程質量。

3.建筑產業現代化國家建筑標準設計專項工作計劃（第一批）相關圖集介紹

近期出版的八本圖集（見圖2），根據住房和城鄉建設部建質函[2014]223號文“關于印發《建筑產業現代化國家建筑標準設計專項工作計劃（第一批）》的通知”進行編制；建質函[2015]47號文“住房城鄉建設部關于批準《預制混凝土剪力墻外墻板》等9項國家建筑標準設計的通知”批準實施。

整套圖集均以《裝配式混凝土結構技術規程》JGJ 1-2014以及現行國家標準為主要依據，適用于非抗震設計及抗震設防烈度為6-8度抗震設計的裝配式混凝土剪力墻結構住宅。

圖2 建筑產業現代化國家建筑標準設計專項工作計劃（第一批）相關圖集

3.1 15J939-1《裝配式混凝土結構住宅建筑設計示例（剪力墻結構）》

在裝配式剪力墻結構住宅設計中，建筑專業是牽頭專業，其方案設計是否適于采用工業化方式建造直接影響到整個建筑標準化程度的高低，甚至影響到構件生產、施工安裝的難易程度及效率。圖集在編制的過程中倡導標準化、模塊化、系列化的平面設計原理，以及多樣化組合的立面設計手法，強調標準化的設計思路，并重點表達施工圖設計深度及專業協同方面的特點及要求。

圖集總說明針對目前采用裝配式混凝土剪力墻結構建造的住宅進行了梳理、提煉，給出了區別于現澆混凝土結構的建造流程供參考。為了幫助設計人員更加全面的了解裝配式混凝土剪力墻結構住宅建筑設計的原則及各設計流程節點中的技術要點、協同設計內容等編制了設計流程圖。

圖集通過裝配式剪力墻結構住宅設計方案、基于SI體系的住宅內裝修設計方案、南方裝配式公共租賃住房施工圖、北方裝配式商品住宅施工圖等四個示例，充分表達了方案階段、施工圖階段的設計思路及深度要求；體現了南、北方不同地域住宅設計的要求；展示了普通裝修及SI內裝的設計思路；以及公租房、商品房?jī)深?lèi)住宅形式的設計做法。

3.2 15G107-1《裝配式混凝土結構表示方法及示例（剪力墻結構）》

該本圖集是結構國標圖集和施工圖設計之間的紐帶，主要解決施工圖設計如何表達，以及表達深度的問題。

本圖集包括裝配式混凝土剪力墻結構施工圖表示方法及示例兩部分內容，其中，施工圖表示方法包括基礎頂面以上的預制混凝土剪力墻外墻板、預制混凝土剪力墻內墻板、鋼筋桁架混凝土疊合板、預制混凝土板式樓梯、預制混凝土陽臺板、空調板及女兒墻等預制構件的表達形式，各類構件在施工圖中所需表達的主要內容見表1。示例部分為一個完整的裝配式混凝土剪力墻結構施工圖示例，與15J939-1《裝配式混凝土結構住宅建筑設計示例（剪力墻結構）》的示例四共同選取統一工程項目進行編制，方便專業之間相互配套使用及參考。

表1 各類構件在施工圖中表達內容一覽表

構件名稱	施工圖表達的內容	主要注寫要求
墻板	平面布置圖	標注未居中墻板的定位、注寫墻板編號、墻板上留洞定位、后澆段尺寸及定位、預制內墻板裝配方向
	預制墻板表	注寫墻板編號、位置信息、管線預埋信息、構件重量及數量、構件詳圖頁碼、外墻板應注寫外葉板參數；選用標準圖集時應注明對應的標準構件編號
	后澆段表	注寫后澆段編號、后澆段起始標高、配筋信息
疊合板	預制底板布置圖	疊合板編號、預制底板編號、各塊預制底板尺寸和定位、板縫位置
	預制底板表	疊合板編號、板塊內預制底板編號、所在樓層、構件數量和重量、構件詳圖頁碼、構件設計補充內容（線盒、留洞位置）
	現澆層配筋圖	同現澆混凝土結構
	水平后澆帶或圈梁布置圖	標注水平后澆帶或圈梁分布位置及編號
	水平后澆帶或圈梁表	水平后澆帶或圈梁編號、所在平面位置、所在樓層及配筋等
樓梯	平面布置圖	樓梯間的平面尺寸、樓層結構標高、樓梯的上下方向、預制梯板的平面尺寸、梯板類型及編號、定位尺寸等；剪刀樓梯還需標準防火隔墻的定位尺寸及編號
	剖面圖	預制樓梯編號、梯梁梯柱編號、預制梯板水平及豎向尺寸、樓梯結構標高、層間結構標高、建筑樓面做法厚度等。
	預制樓梯表	構件編號、所在層號、構件重量、構件數量、構件詳圖頁碼、連接索引等
陽臺板及空調板	平面布置圖	預制構件編號、預制構件平面尺寸、定位尺寸、預留洞口尺寸及相對應構件本身的定位（標準構件時不注）、樓層結構標高、板頂標高高差
陽臺板及空調板	構件表	平面圖中的編號、板厚、構件重量、構件數量、所在層號、構件詳圖頁碼；選用標準圖集時應注明對應的標準構件編號
女兒墻	平面布置圖	預制構件編號、預制構件平面尺寸、定位尺寸、預留洞口尺寸及相對應構件本身的定位（標準構件時不注）、樓層結構標高、女兒墻厚度、墻頂標高
女兒墻	預制女兒墻表	平面圖中的編號、所在層號和軸線號、內葉墻厚、構件重量、構件數量、構件詳圖頁碼、有必要時外葉板調整參數；選用標準圖集時應注明對應的標準構件編號

3.3 15G310-1~2《裝配式混凝土結構連接節點構造》

我國目前應用的裝配式混凝土剪力墻結構是由預制混凝土構件通過可靠的方式進行連接并與現場后澆混凝土、水泥基灌漿料形成整體的裝配式混凝土結構，即《裝配式混凝土結構技術規程中》JGJ1-2014中提到的裝配整體式結構。連接節點設計是其中最為關鍵的環節，一方面要求保證結構的整體性、安全性，另一方面需要兼顧考慮施工的便捷性。

15G310-1~2《裝配式混凝土結構連接節點構造》分樓蓋和樓梯、剪力墻兩個分冊，全面闡述了裝配式混凝土剪力墻結構住宅中各類構件之間的連接節點做法及節點內鋼筋的構造要求，主要涉及內容見表2。

該本圖集中各類構件的連接節點做法都給出幾種不同的連接方式，各種連接方式構件預留鋼筋的長度及后澆段尺寸都不相同，因此在設計選用時同類構件宜采用同一種連接方式，并且應結合構件自身尺寸要求、預留鋼筋長度、后澆段尺寸等相關因素綜合考慮。

表2 15G310-1~2《裝配式混凝土結構連接節點構造》主要節點一覽表

序號	構件信息		相關構造
1	疊合板	雙向板	疊合板整體接縫連接構造（后澆帶形式和密拼接縫）；中間支座連接構造（有外伸鋼筋和無外伸鋼筋，支座為梁或剪力墻）；邊支座連接構造（有外伸鋼筋和無外伸鋼筋，支座為梁或剪力墻）
		單向板	疊合板板側接縫連接構造板側支座連接構造（有外伸鋼筋和無外伸鋼筋，中間支座和邊支座）；注：板端支座連接構造同雙向板
2	非框架疊合梁		后澆段對接連接構造；主次梁連接邊節點、中間節點構造；擱置式主次梁連接節點構造；剪力墻平面連接節點構造
3	預制樓梯		高端支承為固定鉸支座，低端支承為滑動鉸支座高端支承為固定支座，低端支承為滑動支座高端支承、低端支承均為固定支座
4	剪力墻	豎縫	預制墻板墻身連接；預制墻板與現澆墻連接；預制墻板與后澆邊緣暗柱連接；預制墻板與后澆端柱連接；預制墻板在轉角墻處連接；預制墻板在有翼墻處連接；預制墻板在十字形墻處連接
		水平縫	預制墻板內邊緣構件豎向鋼筋連接；預制墻板豎向分布鋼筋逐根連接；預制墻板豎向分布鋼筋部分連接；抗剪用鋼筋連接；預制墻變截面處豎向分布鋼筋連接；預制墻豎向鋼筋頂部構造；水平后澆帶構造；后澆圈梁鋼筋構造
5	連梁		預制連梁與后澆段連接（機械連接和錨固）；預制連梁與缺口墻連接構造（機械連接和錨固）；后澆連梁與預制墻連接；預制連梁對接連接

3.4 15G365-1《預制混凝土剪力墻外墻板》

圖集基于非組合式預制混凝土夾心保溫外墻板進行編制，主要編制了無洞口外墻、一個窗洞高窗臺外墻、一個窗洞矮窗臺外墻、兩個窗洞外墻和一個門洞外墻等五種平面構件（見圖3），圖集給出了構件模板圖、配筋圖、配套連接節點、各類預埋件示意等。適用于具有較好規則性的高層裝配整體式剪力墻結構住宅，不適用于地下室、底部加強部位及相鄰上一層、頂層剪力墻。

剪力墻墻板設計控制參數較多，為滿足在工程設計中便于使用的要求，本圖集對已有工程實踐經驗進行總結后，選擇了其中較為常用和成熟的構件及節點做法進行編制。設計人員應結合具體工程情況、生產設備及施工工藝，在全面了解圖集中各項適用條件和設計參數的基礎上，正確使用本圖集，界定的主要參數及選用要求見表3。

圖3 預制剪力墻外墻板形式

表3 預制混凝土剪力墻外墻板主要參數及選用要求

類別	參數	具體信息及選用要求	類別	參數	具體信息及選用要求
建筑相關	層高	2.8m、2.9m、3.0m	設備	線盒及管線	給出多種位置選擇，設計選用
	門窗洞口	3M	設備	線盒及管線	給出多種位置選擇，設計選用
	內葉墻板	200mm	生產施工埋件	脫模埋件	未指定，根據實際生產方式補充
	外葉墻板	60mm		脫模埋件	未指定，根據實際生產方式補充
	保溫層	30~100mm		吊裝埋件	指定吊點位置并給定墻板荷載，選用產品并核算后預埋
	建筑面層	50mm、100mm
結構相關	豎向鋼筋	灌漿套筒
	水平鋼筋	整體接縫		臨時支撐	指定位置，需補充計算支撐。
	配筋	構造配筋		臨時支撐	指定位置，需補充計算支撐。
	板厚度	130mm		模板固定	按實際情況補充
	混凝土	≥C30		其他	按實際情況補充
	外葉拉結件	未指定，自行設計

3.5 15G365-2《預制混凝土剪力墻內墻板》

預制混凝土剪力墻內墻板參數與外墻板基本一致，圖集編制了無洞口內墻、固定門垛內墻、中間門洞內墻、刀把內墻等4種平面構件形式，見圖4。與外墻所不同的是，圖集在編制的過程中指定了內墻板的裝配方向，設備管線預埋與墻板裝配方向相互聯系。

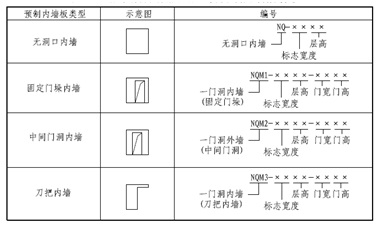

圖4 預制剪力墻內墻板形式

3.6 15G366-1《桁架鋼筋混凝土疊合板（60mm厚底板）》

圖集編制了60mm厚桁架鋼筋混凝土疊合板用預制底板，后澆疊合層厚度可為70mm、80mm、90mm三種情況，給出了相應的配套節點及選用示例，界定了脫模、吊裝、堆放、施工臨時支撐的各個環節的具體要求，設計人員選用之后不必再進行施工階段驗算，適用于剪力墻厚度為200mm的樓屋蓋。由于板上開洞及預埋線盒位置在實際工程中千差萬別，圖集并未指定具體位置，僅給出洞口設置及加強的要求，因此設計選用中應結合底板平面布置圖給出洞口位置以及線盒位置，生產時按要求留設。

雙向受力情況下，預制底板標志寬度1200mm、1500mm、1800mm、2000mm、2400mm五種，標志跨度3m~6m，板跨度方向配筋8@200、8@150、10@200、10@150四種情況，板寬度方向配筋8@200、8@150、8@100三種情況，底板板側預留外伸鋼筋通過后澆帶形式整體接縫連接，編號中設置調節寬度δ以滿足各種尺寸要求，見圖5。

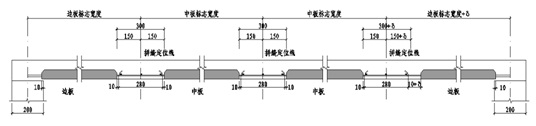

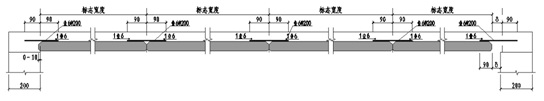

圖5 雙向板拼縫布置圖

單向受力情況下，預制底板標志寬度1200mm、1500mm、1800mm、2000mm、2400mm五種，標志跨度2.7m~4.2m，板跨度方向配筋8@200、8@150、10@200、10@150四種情況，板寬度方向分布鋼筋配筋6@200，底板布置時采用密拼方式，通過支座處板縫以滿足各種尺寸要求，見圖6。

圖6 單向板拼縫布置圖

3.7 15G367-1《預制鋼筋混凝土板式樓梯》

在住宅建筑中，預制樓梯是最容易實現標準化的構件，圖集根據實際使用情況給出雙跑樓梯和剪刀樓梯兩類構件形式；采用高端支承為固定鉸支座，低端支承為滑動鉸支座的連接方式；并配套墻板圖集指定層高為2.8m、2.9m、3.0m三種情況，對于雙跑樓梯編制了最常用的開間尺寸2.4m、2.5m兩種情況，對于剪刀樓梯編制了最常用的開間尺寸2.5m、2.6m兩種情況。雙跑樓梯構件示意見圖7，剪刀樓梯構件示意見圖8。

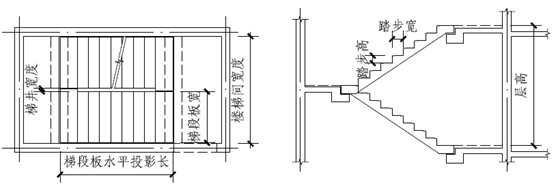

圖7 雙跑樓梯構件示意圖

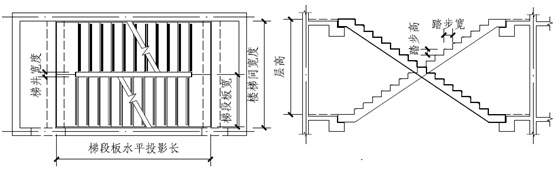

圖8 剪刀樓梯構件示意圖

3.8 15G368-1《預制鋼筋混凝土陽臺板、空調板及女兒墻》

該圖集包含3類構件，其中預制混凝土陽臺部分包括預制疊合板式陽臺、全預制板式陽臺、全預制梁式陽臺三種類型，見圖9；預制空調板一種形式見圖10；預制女兒墻包括夾心保溫式女兒墻和非保溫式女兒墻兩種，見圖11。

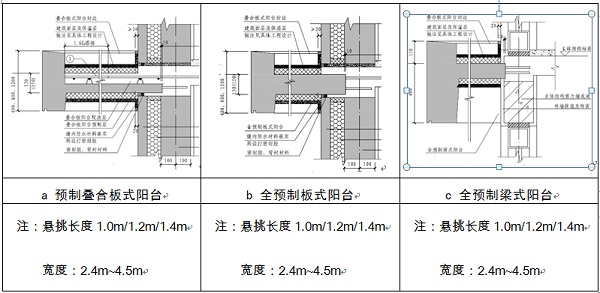

圖9 預制陽臺

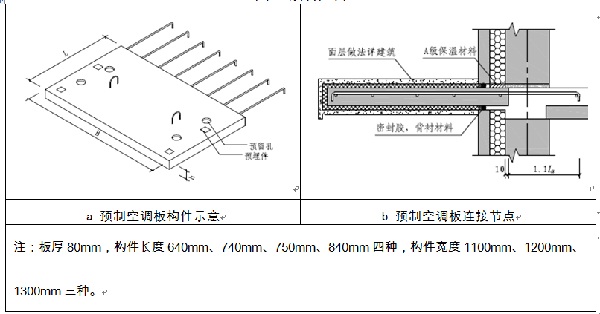

圖10 預制空調板

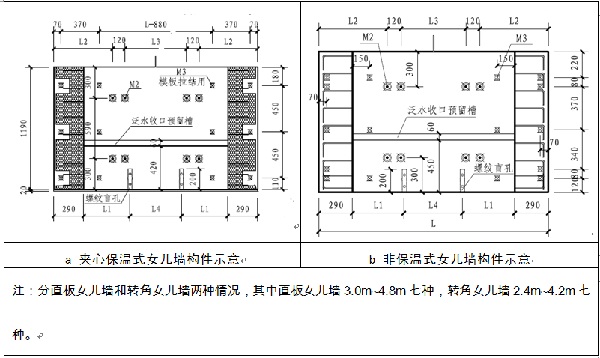

圖11 預制女兒墻

4 總結

4.1 裝配式混凝土結構剪力墻住宅系列圖集涵蓋了設計指導、通用預制構件及連接節點詳圖等，首次形成了全國通用的裝配式混凝土剪力墻住宅結構體系和首套全國通用住宅系列構件，內容全面、協調、配套，可以全方位指導設計、施工和構件生產。

4.2 設計人員選用構件類圖集時，應結合具體工程情況、生產設備及施工工藝，在全面了解圖集中各項適用條件和設計參數的基礎上，正確使用；生產單位應結合圖集及施工圖文件加工制作相關構件。

參考文獻：

1. 中華人民共和國行業標準.《裝配式混凝土結構技術規程》JGJ1-2014

2. 國家建筑標準設計圖集《裝配式混凝土結構住宅建筑設計示例（剪力墻結構）》15J939-1

3. 國家建筑標準設計圖集《裝配式混凝土結構表示方法及示例（剪力墻結構）》15G107-1

4. 國家建筑標準設計圖集《裝配式混凝土結構連接節點構造》15G310-1~2

5. 國家建筑標準設計圖集《預制混凝土剪力墻外墻板》15G365-1

6. 國家建筑標準設計圖集《預制混凝土剪力墻內墻板》15G365-2

7. 國家建筑標準設計圖集《桁架鋼筋混凝土疊合板（60mm厚底板）》15G366-1

8. 國家建筑標準設計圖集《預制鋼筋混凝土板式樓梯》15G367-1

9. 國家建筑標準設計圖集《預制鋼筋混凝土陽臺板、空調板及女兒墻》15G368-1
